Сегодня мы рассмотрим, как почистить систему охлаждения в ноутбуке Toshiba Satellite A300 методом полной разборки. Для чистки системы охлаждения данного ноутбука, необходимо сам ноутбук полностью разобрать.
Итак начнем:

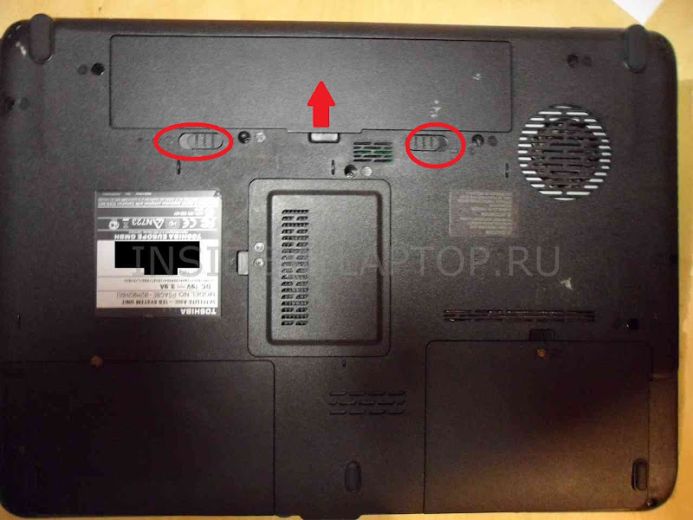

Шаг 1: Отключаем блок питания и снимаем батарею:
Шаг 2: Снимаем HDD, RAM, привод DVD, клавиатуру и плату Wi-Fi.
Шаг 3: Откручиваем винты на нижней части ноутбука (20шт):
Шаг 4: Переворачиваем ноутбук и выкручиваем один винт сверху. Снимаем модем (2винта и и просто поднимаем вверх). Отключаем шлейфы от материнской платы:
Шаг 5: Аккуратно отщелкиваем защелки по периметру ноутбука и снимаем верхнюю часть:
Шаг 6: Отключаем от материнской платы оставшиеся разъемы и выкручиваем винты (2шт), удерживающий плату:
Шаг 7: Аккуратно вынимаем плату из корпуса и переворачиваем ее, на оборотной стороне надо отключить еще один разъем:
Шаг 8: Теперь окончательно вынимаем плату. Отключаем от платы вентилятор и скручиваем 4 винтов системы охлаждения. Снимаем прижимную скобу в направлении стрелки:
Виновник торжества. Похоже кто-то до меня пытался почистить систему охлаждения сжатым воздухом. Вот вам результат — вентилятор заклинен…
Шаг 9: Разбираем (я разбирал, хоть и конструкция сделана одноразовой, но после сборки винтики удержат крышку вентилятора на месте), чистим и смазываем вентилятор:
Шаг 10: Отмываем старую термопасту с процессора и радиатора охлаждения. Здесь на чипсете лежит термопрокладка. Т.к. она тонка я ее содрал и вместо нее тоже положил слой термопасты. Ноутбуку станет только лучше =). Итак, наносим свежий слой термопасты.
Собираем все в обратной последовательности. Внимательно посмотрите, что бы переключатель беспроводной сети попал в паз переключателя на корпусе!
И на всякий случай — тут стоит следующая материнская плата:
