Устройство струйного картриджа

Что такое «чернильница?»

Картридж без печатающей головки представляет собой, по сути, пластиковый контейнер с чернилами.

Он снабжен системой клапанов и переходных камер. Такие картриджи именуются в народе «чернильницами».

Они имеют отверстие в нижней части, закрытое клапаном, через которое чернила поступают в штуцер головки.

Вокруг отверстия расположена резиновая уплотняющая манжета. Когда чернильницу устанавливают в принтер, штуцер головки отодвигает клапан и «въезжает» в чернильный резервуар.

В верней части картриджа имеется отверстие для выравнивания давления. Чернила по мере расхода постепенно замещаются воздухом. Первые картриджи имели именно такую конструкцию. И это позволяло экономным печатникам использовать их повторно (и даже многократно), заливая туда чернила сторонних производителей.

Подробнее о чернилах

Красящее вещество также является составной частью любой модели картриджа струйного типа. Они могут быть пигментными, твёрдыми, водорастворивыми, сольвентными и т.д. Выбор той или иной разновидности чернил зависит от такого параметра, как используемая технология печати. Однако каждый производитель подобной продукции обладает своим уникальным составом, который он адаптирует к тем моделям оргтехники, для которых она предназначена. Чтобы с помощью ключевых цветов чернил при выполнении печати получались эффектные оттенки, нужно чтобы краска по мере высыхания не меняла своего изначального цвета. Кроме того, хорошие чернила обладают целым рядом качеств, которые заключаются в экологичности, нетоксичности и устойчивости к выцветанию.

В состав чернил может входить 6-14 компонентов, каждый из которых обладает своим функциональным назначением. Качество данной продукции зависит от целого ряда физических характеристик, которые заключаются в вязкости, поверхностном натяжении, проводимости, цветовой абсорбции, видимом цвете, а также чистоте. Последняя характеристика является особенно важной, т.к. всевозможные примеси, которые бывают в чернилах, могут забить дюзы и вызвать поломку всего принтера.

Конструкция и технология

Вся продукция по технологии делятся на:

• Пузырьково-струйную. В специальной насадке находится термоэлемент, который при воздействии тока нагревается мгновенно до 500 градусов. Внутри чернила начинают закипать, образовывая пузырьки, выталкивающие на бумагу равный объем краски. Как только краска охлаждается до прежней температуры, пузырьки лопаются, а в насадку втягивается еще одна порция чернил, тем самым, обеспечивая беспрерывную печать.
• Термоструйную. Моментально разогретые чернила увеличиваются и выпихивают в отверстия печатающей головки микроскопические чернильные капли, которые формируют изображение на движущейся упаковке. Ежесекундно в каждой печатающей головки струйного принтера цикл нагревания и охлаждения краски повторяется 18 тысяч раз.
• Пьезоэлектрическую. Основана на способности пьезокристаллов к деформации под воздействием электричества. Находящийся в сопло пьезоэлемент при печати сжимает и разжимает трубку, наполняя капиллярную систему чернилами. Одним из преимуществ данной технологии является возможность управлять размером капли, что позволяет получать отпечатки высокого разрешения.

Как видим, все они отличаются по конструкции, и у них нет возможности заменять друг друга.

Печатающие головки расположены в кассете или принтере, в зависимости от бренда продукции.

Эпоха чипов

Затем «Epson» в борьбе с заправщиками стала снабжать свои картриджи чипами (миниатюрными микросхемами), которые учитывали расход чернил.

Теперь, даже если пользователи заливали картридж чернилами «по самую маковку», чип с железным упрямством сообщал принтеру о том, что «чернила закончились». И принтер требовал смены картриджа.

Читайте также:  Компьютер не видит наушники в Windows 10: есть решение

Хитрые пользователи взломали протокол записи в чип и научились «уговаривать» его с помощью специальных устройств – программаторов. Ответным ходом фирма сначала изменила протокол записи, а затем и соорудила новые чипы с большим числом контактов и новым протоколом.

Но и эта загадка была разгадана, появились чипы сторонних производителей, которые особенно широко стали использовать в СНПЧ (системах непрерывной подачи чернил). В общем, известное состязание «брони и снаряда» продолжается. Отметим, что область применения чипов в последние годы сильно расширилась. Их применяют и в картриджах для лазерных принтеров.

Чип и особые элементы

В последние годы большинство производителей производят картриджи для принтеров струйных моделей вместе со специальными защитными микросхемами. Их наличие делает заправку данных расходных материалов более сложной и дорогостоящей, а порой и вовсе невозможной. Всё это вынуждает пользователей таких картриджей по мере их расходования покупать им замену, что обходится на порядок дороже, нежели процедура перезаправки.
В самом чипе, как правило, хранятся такие сведения, как тип расходного материала, название производителя, дата активации, время изготовления, количество израсходованной краски и т.д. Правда хитрые умельцы научились взламывать протокол записи такого элемента и перепрограммировать его. В ответ компании вначале попытались изменить протокол записи, после чего разработали новые микросхемы с большим числом контактов. Однако и данная задача была со временем решена, т.к. на рынке появились большое количество чипов, выпускаемых сторонними изготовители, которые нашли широкое применение в СНПЧ.

К элементам особой категории относится пьезоэлектрическая пластина, которая применяется для одноимённого метода печати. Данный элемент способен выгибаться под воздействием электрического тока. При выгибании пластина способствует уменьшению объёма резервуара, в результате чего краски выдавливаются из мельчайших дюз на поверхность листа бумаги. Есть также специальные нагревательные элементы, которые предназначаются для таких видов печати, как термоэлектрическая и пузырьково-струйная. Данные элементы способствуют разогреву краски и ее преобразование в газообразное состояние. Чернила при нагревании формируют небольшие пузырьки, которые способствуют выталкиванию капелек краски из сопел на поверхность листа бумаги.

Какие бывают цвета картриджей для струйных принтеров

Все чернила у данной продукции обычно раздельные и делятся на одноцветные и многоцветные.

В одноцветных всего одна камера для краски. В бюджетных оборудованиях находятся четыре кассеты – CMYK. А в дорогих помещается до 8 картриджей различных цветов. И чем больше кассет находится в технике для печати, тем разнообразнее оттенки получатся в результате.

В многоцветных струйных картриджах сделано несколько встроенных чернильниц, которые можно заправлять определенным цветом чернил, как на фото. Насыщенная картинка получается с помощью печатающей головки, накладывающая краску слоями по несколько раз.

Отличительные черты лазерного принтера

Для печати лазерные принтеры используют специальные порошковые чернила, которые находятся в картриджах. Поэтому вопрос, «сколько стоит картридж на принтер?» является очень актуальным, для тех людей, которые пользуются такой техникой. По виду печати обычно делятся на два вида: черно-белые и цветные. В зависимости от вида печати определяется и сфера использования того или иного принтера. Например, лазерный чёрно-белый принтер чаще всего используется для печати различных документов, а также разнообразного текста. В то время как цветной лазерный принтер, может использовать для печати изображений, буклетов и другой различной продукции.

Одними из главных плюсов чёрно-белого оборудования является низкая стоимость печати, а также её высокая скорость. Надо заметить, это весьма важные плюсы, особенно в том случае, когда приходится много печатать.

Многие считают лазерный принтер самым лучшим решением для офиса или для дома, так как в этом случае получается сэкономить на стоимости печати и получить очень высокое качество печатной продукции. Поэтому, очень многие покупают такой принтер именно для таких мест.

Устройство черных струйных картриджей HP

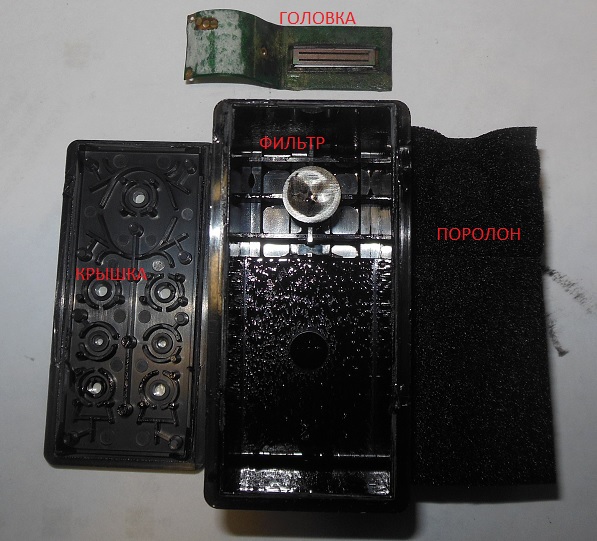

Разбираем черный струйный картридж HP. Видим , что он состоит из корпуса, закрытого крышкой с вентиляционными отверстиями, поролона, фильтра тонкой очистки и головки с дюзами и контактами.

Черный картридж изнутри

Поролон служит для удержания чернил, чтобы они не выливались из картриджа. Чернила поступают из поролона в головку через фильтр тонкой очистки. Под фильтром находится небольшая емкость печатающей головки с каналами.

Сам фильтр представляет собой тонкую металлическую сетку.

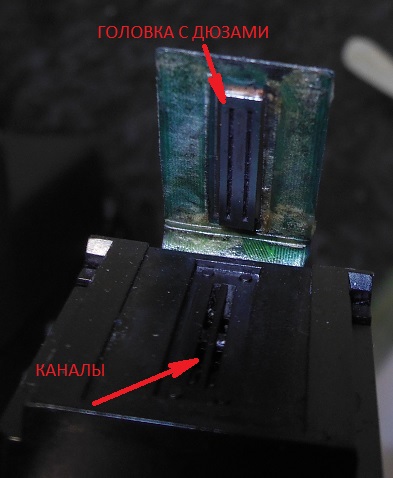

Головка располагается внизу картриджа за небольшой емкостью с каналами. Она состоит из приклеенной платы с контактами, шлейфа и самой головки с дюзами и термоэлементами.

Сигналы управления через контакты на шлейфе передаются на термоэлементы. Передача осуществляется через тонкие проводники и контакты на тонкой части головки картриджа. Обычно электрическая неисправность головки вызывается обрывом проводящей шины в шлейфом и головкой.  На нижнем рисунке виден обрыв всех проводников на одной стороне головки. Любой обрыв может привести к неисправности головки.

Но иногда причина в коротком замыкании внутри печатающей головки. Хотя это происходит гораздо реже.

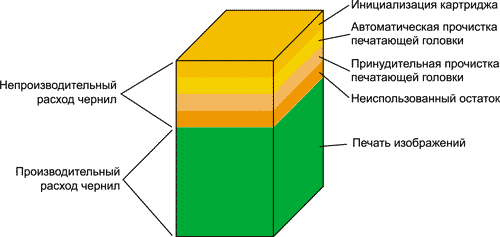

Контроль над расходом чернил

В настоящее время уже не найти картриджей для струйных принтеров без микросхем (чипов), контролирующих расход красящего состава. Чип сохраняет данные о типе устройства, дате изготовления и активации и количестве израсходованных чернил.

С одной стороны, такие данные позволяют уследить за расходом красящего состава, но с другой стороны, осложняют процедуру перезаправки.

Распространенные типы струйных картриджей

Кроме того, что они могут быть монохромными или многоцветными возможна дополнительная классификация:

• по конструкции: с пористым наполнителем, вакуумные или воздушные;
• по наличию печатающей головки: с ПГ или без нее;
• по технологии печати: пьезоэлектрические, термоструйные, пузырьково-струйные;
• по составу чернил: пигментные, водные;
• по наличию чипа: чипованные или нечипованные.

Верхняя крышка с отверстиями

Чтобы ответить на вопрос о том, как устроен картридж струйного принтера, необходимо начать его описание с крышки. Крышка данного расходного материала изготавливается из пластика и обычно окрашивается в цвет красок, которыми наполнена его ёмкость. На крышке, как правило, находится несколько отверстий, предназначенных для повторной заправки расходного материала. Чаще всего изготовитель предусматривает их, но нередко пользователям приходиться делать дырочки в крышке изделия самостоятельно. Помимо отверстий, закрытых с помощью наклеек, на данной составной части картриджа имеются дырочки, позволяющие выходить воздуху и поддерживать внутри него оптимальный уровень давления.

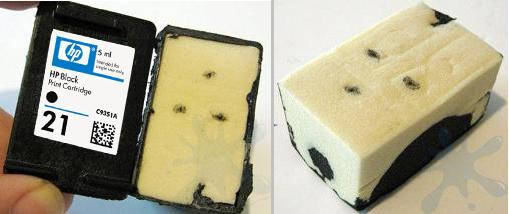

Абсорбционная губка

Губка, находящаяся внутри емкости картриджа представляет собой поглощающий материал, функция которого заключается в удержании красящего вещества. Обычно в качестве материала такого типа используется губка с микропористой структурой.

Таким образом, устройство струйного картриджа является не особо сложным и количество элементов, из которых он состоит, является минимально возможным. В свою очередь, это позволят производителям как оригинальных, так и совместимых расходных материалов оптимизировать их стоимость и делать печать более доступной. Несмотря на это, перезаправка струйного картриджа является в несколько раз более выгодным вариантом, нежели покупка новой детали.

Инструменты и материалы

Кроме чернил, чтобы заправить картридж Canon нужны:

• четыре 10-миллиметровых шприца;
• обычные чистые салфетки или бумажные полотенца (можно заменить тряпкой без ворса);
• подстилка на рабочий стол, чтобы не запачкать поверхность чернилами (например, старые газеты или те же салфетки);
• канцелярский ножик;
• тонкое сверло.

Устройство цветных струйного картриджей HP

Цветной печатающий картридж состоит из трех отсеков с разными цветами. Чернила разных цветов поступают в соответствующие каналы цветной печатающей головки.

Трехцветный картридж изнутри

Таким образом, устройство цветного картриджа аналогично черному. Только вместо одного цвета в нем три. В остальном все то же самое.

Заправочные комплекты

Представляют собой готовые наборы для заправки чернильниц. В комплект обычно входят баночки с чернилами, шприцы, ветошь, перчатки и так далее. Комплектация зависит от стоимости набора. Так, может добавляться даже новый чип, который считывает число распечатанных страниц и блокирует печать после определенного количества отпечатков.

Самые обычные наборы состоят из уже набранных шприцев, которые просто надо распаковать и залить чернила в картридж.

Заправка струйного картриджа Кэнон

1. Подготовьте рабочее место. Желательно, чтобы это была большая ровная поверхность. Застелите основание газетой или тряпкой. Лучше, если материал будет многослойный, так как чернила могут просочиться через тонкие листы или ветошь. Уберите со стола все лишнее, чтобы ничего не мешало.
2. Наполнение шприцев. Откройте чернильные баночки, вставьте иглу шприца и начните тянуть поршень на себя, пока полость не наполнится до нужного объема. Для черного картриджа надо набирать примерно 8-10 мл чернил. В цветной заливается по 3-4 мл краски каждого цвета.
3. Достаньте картриджи. Размещаются в каретке, которая двигается во время печати. При выключенном принтере каретка спрятана. Чтобы перевести ее в центральное положение, надо включить аппарат и открыть крышку. Если каретка сама не выедет, тогда, возможно, потребуются дополнительные действия, которые можно узнать в инструкции по эксплуатации устройства. Когда каретка окажется в центральном положении, выньте картриджи. Для этого надо либо отогнуть зажим, либо просто потянуть чернильницу на себя.
4. Разместите картриджи на уже застеленном столе. Емкость кладется вниз печатной головкой, а наклейка с номером смотрит вверх. Заправку делайте поочередно. Сначала, например, берете емкость для хранения черной краски. Потом приступаете к заправке цветного картриджа.
5. Ножом поддеваете и отклеиваете наклейку, чтобы освободить заправочное отверстие. Полностью можно и желательно не отрывать. После зарядки чернил этикетку снова наклеивают.
6. Попробуйте вставить иглу внутрь центрального отверстия черного картриджа. Если она беспроблемно вошла и проткнула поролоновый слой, тогда можно вливать материал. В ином случае отверстие придется увеличить. Используется шило или сверло, диаметром, которого будет достаточно, чтобы просунуть иглу.
7. Игла вводится всего на 1-2 см под наклоном в 45°. Старайтесь ввести чернила без резких движений самого картриджа и шприца, чтобы ничего не повредить. Желательно придерживаться умеренного темпа введения, например, 1 мл в течение 30 секунд. Заполнение делается, пока шприц не опустеет. Исключение, если чернила начнут выступать обратно. Тогда надо прекратить заправку, откачать лишние чернила в количество 1 мл. Далее насухо вытереть запачканную поверхность и закрыть отверстие наклейкой.
8. Аналогично проделываем с цветным картриджем. Нюанс заключается в выборе правильного отверстия. Точное расположение цветов смотрите на картинке ниже. Последовательность не играет важной роли, начинать можно с любого цвета.

Установка XL картриджей

Имеют увеличенный в два раза объем, что делает заправку и ресурс во столько же раз больше. Стартовый картридж (который шел при покупке), не отличается долгим сроком службы, поэтому рано или поздно придется покупать новые расходные материалы. Присмотритесь к аналогам размера XL.

Запуск принтера после заправки

Если заправку вы делали потому, что принтер начал писать на экране (или показывать лампочками) уведомление наподобие «заправьте картридж» или «нет чернил», и печать заблокировалась, тогда, к сожалению, ситуация после процедуры не изменится.

Дело в том, что в принтер производителем встраивается специальный чип, который по определенному алгоритму, определяет уровень оставшихся чернил. Происходит согласование информации принтером с чипом об уровне чернил. Так пользователь узнает про количество красителя в емкостях. Когда чернила заканчиваются, печать полностью блокируется. И даже подключив заправленный картридж, информация с чипа никуда не денется, а значит, печать не возобновится. Принтер все так же будет уведомлять о необходимости заправки.

Как вариант, выходом из ситуации может стать установка нового чипа. Микросхемы бывают разных типов, от оригинальных с возможностью отключения слежения, до автоматически обнуляемых.

В зависимости от вашей модели принтера, может быть размещен чип, на котором можно отключить слежение и продолжить печатать. Например, на принтерах популярной линейки Canon Pixma слежение убирается 15-20-секундным зажатием кнопку на корпусе аппарата («Стоп» или «Отмена»).

Подобные действие с чипом аннулирует гарантию!

Возможные проблемы и их решение

Нередко принтер после заправки плохо печатает. Оттиск на бумаге становится нечетким, размытым, или, наоборот, принтер начинает мазать. В таком случае надо сделать прочистку элементов принтера (печатающей головки, поддона, проверку сопел и другие).

В моделях Canon функции чистки появляются в свойствах принтера после установи драйвера. Зайдите в окно «Устройства и принтеры» (комбинация «Windows+R» и выполнение команды «control printers»). Далее кликаете правой кнопкой мыши на нужный принтер и заходите в свойства.

На вкладке «Обслуживание» будут находиться инструменты прочистки. Сначала сделайте простую очистку. При неудовлетворительном результате запустите глубокую очистку.

Устройство Кэнон все равно плохо печатать – сделайте ручную очистку печатающей головки.

Отличия между картриджами и СНПЧ

У картриджей имеется своя аббревиатура – ПЗК ( перезаправляемые картриджи) или ДЗК (дозаправляемые картриджи ) .Из чего состоит картридж ? Состоит из прозрачного корпуса , что позволяет наблюдать за количеством оставшейся краски . Оснащён двумя отверстиями . Первый необходим для заправки , крышка данного отверстия сделана из силикона . Заправка осуществляется обычным медицинским шприцом . Второе отверстие предназначено для выравнивания воздушного давления .

В случае с картриджами доступна многократная перезарядка . Это становится возможным благодаря перепрошитым чипам на ПЗК.

СНПЧ – это прозрачные ёмкости для чернил, находящиеся рядом с принтером и подсоединенные с перезаправляемыми тонкими гибкими трубками . Объём такой емкости около 80 мл , что практическими в 40 раз больше среднего значения картриджей . Отсюда и заправлять надо СНПЧ крайне редко. Стопроцентная герметизация в емкостях обеспечивает равномерное давление.

Очень важно оценить преимущества и недостатки тех или иных устройств, провести параллель.

Цена системы непрерывной подачи чернил со специализированной установкой примерно в два раза превышает стоимость покупки обычных картриджей .Однако можно попытаться самому установить и настроить все необходимые системы , что сделаем скидку в 300-500 рублей. Поговорим о том, на что ориентироваться во время покупки. Для начала выделим наиболее значимые минусы той и другой системы. Установка ПЗК в устройство печати проста, без лишних хлопот, не мешают на рабочем столе, так как весят не особо много.

Однако следует выделить существенные минусы, из которых:

• Частая заправка чернил вследствие небольшого объема чернильницы, что довольно муторно, тем более невозможной без обыкновенного аптечного шприца. Затрата большого объёма времени и сил на данную процедуру.
• Извлечение картриджа для определения уровня чернил.
• Существует достаточно большая вероятность не уследить за количеством краски, и упустить момент, когда ее не станет, что приведет к завоздушиванию ПГ. Если речь о термоструйных принтерах, велик риск выгорания отверстий,
• Для минимального снижения уровня чернил необходимо вынимать ПЗК из гнезда.
• Частое вынимание и возвращение на место чернильниц приводит к тому, что контактные пути на чипах повреждаются, частая поломка картриджей ПЗК.

Заправка СНПЧ крайне проста и удобна , достаточно поместить нужное количество краски в емкость. Резкое окончание краски практически невозможно, так как бутылочки постоянно находятся перед глазами. С чернилами также нет никаких проблем.

Несмотря на это существуют и недостатки СНПЧ:

• Рядом с принтером должно быть свободное место, дабы размещать там бутылочки
• Любые движения и перемещения принтера крайне проблематичны, и во избежание различного рода проблем, следует закрывать все отверстия.
• Если чернила в бутылочках подвергаются свету солнечных лучей , они могут испаряться, постепенно терять насыщенность цвета и ощущать другие неприятные последствия.

Основные минусы печатных аппаратов в том, что один ухудшает свою работу из-за крайне частого использования, в то время как другой, напротив, подвергается негативному воздействию впоследствии слишком незначительного количества распечатанных материалов.

Итак, для того, чтобы выбрать правильно и надолго, следует опередить, для чего принтер будет вам служить: если он нужен вам для домашнего использования: печать фотографий, школьных текстов или отчетов для работы, отличным выбором станут перезаправляемые картриджи. Если же аппарат необходим вам в профессиональном деле, для работы или учебы на постоянной основе, более подходящим вариантом будет система непрерывной подачи чернил.

Различные виды чернил для работы со струйными принтеры

Чернила делятся на два основных типа – на основе красителя и на основе пигмента краски.

Начнём с водорастворимых чернил. Они создают максимально яркое и насыщенное изображение. Секрет – в полном отсутствие твердых частиц , что позволяет краске плавно ложиться на бумагу. Однако срок хранения кратковременен, быстро выцветают, особенно губительно для таких изображений является попадание ультрафиолета, то есть солнечных лучей . Хотя по большей части это вопрос способа хранения. В тени они будут гораздо дольше храниться, чем под солнечными лучами.

Влага не менее губительна в данном случае . Оттого и называются водорастворимыми. Лучшим вариантом будет хранение этих изображений в альбоме или в помещении при комнатном свете.

В пигментных красках чернила имеют в своем составе твердые частицы. Вода им не страшна, впрочем как и солнечный свет. Могут храниться до 75 лет и свыше . Цена этому – тусклость изображения. При разной степени освещенности видны разные оттенки . На глянцевой поверхности также не нанесешь пигментные чернила , попросту размыто будет изображение .

Важно! При работе не стоит ни в коем случае нельзя допускать чтобы бумага была влажной, ни с пигментированными красками , ни уж тем более с водорастворимыми . Иначе это может привести к различным последствиям начиная от некачественного изображения вплоть до поломок в принтере!

Струйные картриджи с интегрированной печатающей головкой

С поролоновым наполнителем

Конструктивно картридж представляет собой контейнер, состоящий из двух блоков – чернильного резервуара и печатающей головки. Цветной картридж, в свою очередь, подразделяется на отсеки заполненные поролоном и отвечающие за определенный цвет красителя, их может быть 3,4 или 8.

Блок с печатающей головкой расположен на дне картриджа и предохраняется от засорения мелкоячеистым фильтром. Сверху, из поролоновых наполнителей чернила просачиваются через фильтры и по каналам попадают в печатающую головку.

Печатающая головка представляет собой пластину с дюзами. Конструкция ПГ у принтеров Hewlett Packard, работающей по технологии Thermal Inkjet, состоит из двух элементов: камеробразующей планки и пленочных терморезисторов. Через гибкий шлейф, смонтированный рядом с головкой, на нее поступает электрический импульс. Каждый цвет имеет собственный набор дюз, этим достигается высокая чистота передачи цвета на фотопечати.

На крышке контейнера имеются отверстия, через которые выходит воздух и стабилизируется давление внутри камер.
Таблица. Объемы чернильниц оригинальных струйных картриджей

Hewlett Packard	Black	9÷42 мл
Color	4÷13 мл на каждый цвет
Canon	Black	3÷20 мл
Color	3÷9 мл на каждый цвет
Epson	Black	10÷35 мл
Color	5÷10 мл на каждый цвет

С полиэтиленовыми мешками

Внешне расходный элемент похож на картриджи с поролоновым наполнителем. Но, принцип работы как у сосуда Мариотта. Только роль второго сосуда выполняют полиэтиленовые мешки, размещенные внутри корпуса.

Пластмассовый корпус снабжен блоком печати, фильтром и фиксатором. Индивидуальные конструктивные элементы: полиэтиленовые мешки, змеевик, отверстие для поступления воздуха, площадка для просачивания воздуха.

Через площадку воздух, небольшими пузырьками, поступает в мешки. Внутри, мешки снабжены пружинящими пластинами. Мешки обеспечивают регулярное поступление чернил в головку и предотвращают их вытекание. Змеевик удерживает чернила от вытекания при избыточном поступлении воздуха.

Лазеры

Существует и более новый принтер — лазерный. Он гарантирует быструю скорость печати и хорошее качество получаемых на выходе документов. Наиболее часто встречается в офисах и центрах, оказывающих услуге по распечатке документов с электронных носителей.

Принтер лазерный по принципу работы чем-то схож с фотоаппаратом и прочими приспособлениями для создания фотографий. Он передает изображение через лазеры на бумагу при помощи светочувствительных фильтров, расположенных внутри устройства. В ходе работы с такой современной техникой можно получить документы, которым не страшно выцветание или влага. Заправка принтеров с лазерами производится нечасто.

Внутреннее устройство картриджа HP C6578D (#78)

Как говориться, для чистоты эксперимента, я взял только что закончившийся картридж #78 (картридж ни разу не заправлялся). Изучать так, изучать
Заодно посмотрим заводскую заправку.

Отделим правую крышку картриджа (если смотреть на картридж со стороны наклейки).

Крышка отделяется ножом с небольшими усилиями и частичными, но несущественными повреждениями корпуса картриджа.

В правом отсеке ЦветCYAN.

Здесь мы видим пространство, наполненное мелкопористым поролоном, довольно упругим на ощупь.

Вот поэтому мы чувствуем небольшое сопротивление, когда вставляем иглу в заправочное отверстие, упираясь в поролон. Желтой стрелкой показан фильтр. В некоторых инструкциях по заправке наше внимание заостряют на том, что нужно вставлять иглу для заправки не глубже 1 см в глубь поролона, иначе можно проткнуть этот самый фильтр! Ребята вы его не проткнете здесь! Самое большое Вы упретесь в пластиковый корпус дна картриджа, если найдете иглу длиной 9 см.

Теперь отделяем левую крышку.

В левом отсеке ЦветYELLOW. Желтой стрелкой показан фильтр.

Попробуем открыть верхнюю крышку. Она удаляется c усилиями ножом.

Итак, в центральном отсеке видим ЦветMAGENTA.

Стрелкой под цифрой 1 показано заправочное отверстие. Через него я и заправляю такие картриджи (ни чего не нужно сверлить и ковырять). Под цифрой 2 показана пробка, которую можно протолкнуть шилом, ручкой и т.д. внутрь корпуса. Для эстетики и приданию картриджу вида «муха не сидела» можно аккуратно эти пробки вынуть иголкой. После заправки поставить обратно.

Стрелкой показан фильтр цвета MAGENTA. Вот его можно повредить иглой. Если Вы все-таки нашли иглу длиной 9 см. Здесь же хорошо видны еще 2 заправочных отверстия с пробками. Для цветов (см. слева на право) YELLOW, CYAN.

Посмотрите на размеры поролонов. Поролон цвета magenta значительно больше двух других.

В отсеки с цветами YELLOW и MAGENTA через головку перешел цвет CYAN (заметно окрашивание особенно желтого цвета в зеленый цвет). Произошло это по причине того, что головка картриджа была заклеена кусочком полиэтилена, после того как чернила в картридже закончились (синий цвет полностью не закончился). Картридж у меня провалялся примерно месяц до этого момента.

P.S.

Если все сделать аккуратно (при разборке картриджа, не поломав корпус), то можно поролон хорошенько промыть дистиллированной водой. Далее собрать все в обратном порядке. Плотно без щелей приклеить все крышки, и заправить (только не перепутайте цвета, иначе придется опять пачкаться и промывать поролон).

Картридж готов к работе.

Сброс уровня чернил.

Если Вы хотите видеть показания уровня чернил в заправленном картридже, выполните следующие шаги по сбросу датчика картриджа и индикатора уровня чернил:

1. Выньте картриджи из принтера.

2. Наклейте кусочек скотча поверх четырех контактов, как показано на рисунке (под цифрой 1).

3. Поместите картридж назад в принтер, закройте крышку и подождите 10 секунд.

4. Поднимите крышку и подождите, пока картридж возвратится к месту замены картриджей. Принтер может показать сообщение об ошибке в это время. Не беспокойтесь об этом.

5. Выньте картридж из принтера.

6. Снимите ленту с левых контактов и наклейте ее на четыре правых контакта, как показано на рисунке (под цифрой 2).

7. Поместите картридж назад в принтер, закройте крышку и подождите 10 секунд.

8. Поднимите крышку и подождите, пока картридж возвратится к месту замены картриджей. Принтер может показать сообщение об ошибке в это время. Не беспокойтесь об этом.

9. Выньте картридж из принтера.

10. Снимите ленту с картриджа.

11. Поместите картридж назад в принтер.

Индикатор уровня чернил должен теперь показывать полный уровень. Дополнительное замечание: Иногда эта инструкция не работает. В этом случае, Вы должны будете повторить весь процесс, описанный выше, с верхними тремя контактами и затем повторить еще один раз, закрывая верхние два. Многие старые струйные принтеры HP не используют эту систему. Если вашему принтеру — 5-6 лет или более, этот метод не нужен.

Картриджи с печатающей головкой

Картриджи с печатающей головкой могут иметь две разновидности. Одна из них содержит в одном корпусе печатающую головку (в нижней части) и резервуар для чернил (или резервуары, если картридж цветной).

Резервуар обычно заполнен впитывающим материалом (разновидностью поролона), который прилегает непосредственно к печатающему узлу.

Перед ним имеется фильтр с очень мелкими ячейками, препятствующий проникновению сгустков чернил и твердых частиц. В противном случае эти частицы и сгустки попали бы в сопла и забили бы их. И печать стала бы невозможной.

Картриджи с печатающей головкой рассчитаны на однократное применение (о чем говорит надпись на упаковке — «for single use only»).

Экономные пользователи научились заливать туда чернила, благо, что ресурс головки в них обладает некоторым запасом. Такой картридж имеет вентиляционные отверстия (под наклейкой) для выравнивания давления, через которые его и можно заправить.

Со временем поролон теряет свои свойства и может удерживать все меньшее количество жидкости. При этом возникает проблема, связанная с неправильным отображением уровня чернил в картридже драйвером принтера.

В картриджах HP с печатающей головкой чипа, учитывающего расход чернил, в большинстве случаев нет. Расход подсчитывается программно драйвером, который периодически сообщает его принтеру. Если картридж новый, то расход подсчитывается правильно.

Если же он заправлен повторно, принтер, идентифицируя, что картридж тот же, считает, что он пуст. И на экране компьютерного монитора периодически появляется сообщение с требование его замены.

Это представляет собой известное неудобство, так как непонятно – принтер «полосит» потому, что нет чернил в картридже, или потому, что забиты сопла?

Но научились бороться и с этим – хотя и не во всех случаях. Чтобы обмануть принтер и считать его картридж новым, заклеивают часть контактных площадок картриджа скотчем и вставляют его в принтер. После этого его извлекают, заклеивают другие площадки и вновь вставляют его. После нескольких таких манипуляций принтер позволяет себя «уговорить». Теперь можно работать!

Существует множество типов картриджей, поэтому дать какие-то универсальные рекомендации о заклейке контактов в рамках данной статьи не представляется возможным. Есть еще одни способ, который иногда срабатывает.

Принтер помнит данные лишь о нескольких последних картриджах. Сменив их несколько штук, можно заполнить эту область памяти принтера, и следующий (повторно заправленный) картридж будет считаться новым.

Но и после этого комфортной работа бывает не всегда. Фирменные картриджи заправляются через область сопел (снизу) и в вакууме. Пользователь же заправляет их сверху (через вентиляционные отверстия) и без всякого вакуума. Поэтому чернила заполняют полость неравномерно, остаются воздушные пузырьки.

В результате картридж приходится заправлять чаще обычного, доливая по 1-3 мл чернил. Это больше относится к цветным картриджам, имеющим в одном корпусе емкости для 3-х цветов.

Шаг 3. Проверка соответствия типа бумаги выполняемому заданию печати

Использование бумаги, которая не подходит для выполнения задания печати, может привести к скручиванию бумаги, появлению линий или полос. Следуйте приведенным ниже рекомендациям, чтобы проверить правильность выбора типа бумаги. Если бумага не соответствует типу задания печати, загрузите в устройство бумагу соответствующего типа.

• Загрузите бумагу в лоток подачи стороной для печати вниз. У многих типов бумаги, таких как фотобумага и прочие специальные носители, для печати предназначена только одна сторона. Обычно для печати предназначена более гладкая сторона, а на обратную сторону иногда наносится логотип изготовителя.

• Не используйте смятую или деформированную бумагу. Загружайте в принтер только чистую бумагу без складок.

• Используйте надлежащий тип бумаги для печати задания.

  • Для повседневной печати текстовых документов подойдет обычная бумага, изготовленная с применением технологии ColorLok. Бумага, изготовленная с применением технологии ColorLok, соответствует требованиям отраслевых стандартов и отлично подходит для использования в устройствах HP для струйной печати.

  • Для обеспечения наилучших результатов при печати контрастных изображений или фотографий используйте фотобумагу HP с улучшенными характеристиками.

  • Одни носители могут хуже впитывать чернила, чем другие. Если чернила на отпечатках легко смазываются, убедитесь в том, что используется бумага рекомендованного типа.

• Храните фотобумагу в оригинальной упаковке внутри герметичного пластикового пакета. Храните бумагу на ровной поверхности в сухом прохладном месте. Загрузите 10-15 листов фотобумаги в устройство только по готовности начать печать, а неиспользованную бумагу уберите обратно в упаковку.

• Попробуйте использовать бумагу другого типа. Это позволит определить, связана ли возникшая проблема с типом бумаги.
