Стандарты форматов бумаги

Формат SRA3 и другие SRA форматы

Бумага формата SRA3, размером 450х320 мм. В системе ISO определены серии форматов RA и SRA для необработанной бумаги. Эти форматы лишь ненамного больше, чем соответствующие форматы А-серии. Листы этих форматов обрезаются по краям до требуемого формата. Площадь листа формата ISO RA0 равна 1,05 кв.м, а формата ISO SRA0 — 1.15 кв.м. Эти форматы также подчинены правилам квадратного корня из двух и половине площади, но размеры стартовых форматов округлены до целых сантиметров. Форматы необрезанных листов бумаги, которые используются в типографиях приведены в таблице:
Форматы Серии RA Форматы Серии SRA
RA0 860 x 1220 SRA0 900 x 1280
RA1 610 x 860 SRA1 640 x 900
RA2 430 x 610 SRA2 450 x 640
RA3 305 x 430 SRA3 320 x 450
RA4 215 x 305 SRA4 225 x 320

ISO 216 серия B. Обрезные размеры печатных листов.

Каждый формат серии B является средним геометрическим между форматами An и A(n+1). Все размеры печатных листов серии B строятся от листа A0, ширина которого равна 1 м.

формат	размер: ширина x длина (мм)
B0	1000 x 1414
B1	707 x 1000
B2	500 x 707
B3	353 x 500
B4	250 x 353
B5	176 x 250
B6	125 x 176
B7	88 x 125
B8	62 x 88
B9	44 x 62
B10	31 x 44

ISO 216 серия C. Размеры конвертов в склеенном (сложеном виде).

Каждый формат серии C является средним геометрическим между форматами A и B с этим же номером. Благодаря этому лист A4 свободно укладывается в конверт C4.

формат	размер: ширина x длина (мм)
C0	917 x 1297
C1	648 x 917
C2	458 x 648
C3	324 x 458
C4	229 x 324
C5	162 x 229
C6	114 x 162
C7	81 x 114
C8	57 x 81
C9	40 x 57
C10	28 x 40

Допустимое отклонение составляет ±1.5мм для значений до 150мм, ±2мм для значений от 150мм до 600мм, и ±3мм для значений свыше 600мм.

Типичные области применения форматов ISO 216:

Формат A0,A1 — чертежи, постеры и плакаты (см. также чертежные и архитектурные американские форматы)
Формат A2,A3 — чертежи, диаграммы, широкоформатные таблицы
Формат A4 — самый распространенный формат. Письма, журналы, бланки, каталоги, офисная бумага, расходные материалы для принтеров и копиров, рекламные материалы
Формат A5 — записные книжки, блокноты, идентификационные карточки, бланки, листовки, поздравительные открытки, рекламные материалы
Формат A6 — почтовые открытки, карточки
Формат B5,A5,B6,A6 — книги, брошюры, буклеты
Форматы C4,C5,C6 — конверты для писем формата A4: несложенные (C4), сложенные вдвое (C5), сложенные втрое (C6)
Формат B4,A3 — газеты, расходные материалы для копировальных машин в дополнение к A4

Дробные форматы, построенные как доля форматов стандарта ISO 216:

Обычно такие размеры приобретает разрезанный или сложенный лист, а также специально изготовленный лист (например открытки, приглашения).

формат	размер: ширина x длина (мм)	Типичное использование
1/3 A3	105 x 297
1/3 C3	114 x 229 (115 x 230)	Конверт под 1/3 A3
1/3 A4	99 x 210 (100 x 210)	Открытка под конверт «Евро»
1/3 C4	Euro DL = 110 x 220 (110 x 229)	Конверт «Евро» (под 1/3 A4)
1/4 A4	74 x 210
1/8 A4	13 x 17
1/3 A5	70 x 148

Размеры форматов по ISO 623 и ISO 838

ISO 623:

Стандарт определяет размеры папок для хранения листов А4 и прочей полиграфической продукции не превышающей размеры А4 формата в развернутом или сложенном виде. Даны максимальные размеры для папок в сложенном виде.

формат	размер: ширина x длина (мм)
Обычные папки без выноса	220 x 315
Папки с коротким выносом (менее чем 25мм)	240 x 320 (с зажимом или без него)
Папки с широким выносом(более 25мм)	250 x 320 (без зажима), 290 x 320 (с зажимом)

ISO 838:

Стандарт определяет отверстия в листах под подшивку. Два отверстия диаметром 6±0.5мм. Центры отверстий находятся на расстоянии 80±0.5мм друг от друга и на расстоянии 12±1мм до края листа. Отверстия расположены симметрично относительно оси листа.

Примеры применения в сантиметрах размеров бумаги А0, А1, А2, А3, А4, А5, А6

Давайте разберём наиболее популярные примеры применения бумажных форматов:

А0. Имеет размер в 1 квадратный метр (84,1 на 118,9 см), и применяется в различных технических чертежах (ватманах), при создании различных постеров и плакатов.
А1. Как и в случае формата А0, формат А1 (59,4 на 84,1 сантиметров) применяется в сфере профессионального проектирования, при работе с ватманскими листами, при печати постеров. Лист А1 получается при делении листа маркировки А0 пополам.
А2. Имеет размер 42 на 59,4 см. Применяется при работе с магнито-маркетными досками (флипчартами), при печати баннеров, курсовых и дипломных работ, а также некоторых стандартных газет. Этот формат получается путём деления пополам бумаги размера А1.
А3. Имеет размер 29,7 на 42 см. Применяется при работе с чертежами, диаграммами, большими таблицами, коллажами, картинами, а также с газетами, которые печатаются с помощью большинства копировальных аппаратов.
Формат А3 используется на больших копировальных машинах
А4. Размер 21 на 29,7 сантиметра. На нем печатаются письма, журналы, формы, каталоги.
А5. Обычно в этом формате (размер 14,8 на 21 см) печатаются различные блокноты, брошюры, методички, книги.
А6. На такой бумаге (размер 10,5 на 14,8 см) выполнены почтовые открытки и крохотные блокноты, книги.

Размеры форматов по ISO 7810

ISO 7810:

Стандарт определяет размеры идентификационных карточек.

формат	размер: длина x ширина (мм)
ID-1	85.60 x 53.98
ID-2 (A7)	105 x 74
ID-3 (B7)	125 x 88

В нашей стране вместо ID-1 используется формат 90 x 50 мм (реже 90 x 55 или 60 мм).

Справочник полиграфических форматов бумаги

Основные форматы бумаги в полиграфическом производстве определяется двумя действующими документами: Международный стандарт ГОСТ 5773-90 «Издания книжные и журнальные. Форматы» и Международный стандарт «ISO 216».

Форматы бумаги в соответствии с ГОСТ 5773-90

Стандарт ГОСТ 5773-90 устанавливает форматы книжных и журнальных изданий. Стандарт не распространяется на форматы альбомов, атласов, книжек-игрушек, буклетов, факсимильных, библиофильских, нотных изданий, календарей, изданий, выпускаемых на экспорт, изданий, печатаемых на зарубежной базе, а также миниатюрных, уникальных и экспериментальных изданий.

Формат книжных изданий

Размер листа бумаги, ммДоля листаУсловное обозначениеРазмеры, мммаксимальныйминимальный

600Мх900	1/8	60×90/8	220×290	205×275
840×1080М	1/16	84×108/16	205×260	192×255
700×1000М	1/16	70×100/16	170×240	158×230
700х900М	1/16	70×90/16	170×215	155×210
600х900М	1/16	60×90/16	145×215	132×205
600х840М	1/16	60×84/16	145×200	130×195
840Мх1080	1/32	84×108/32	130×200	123×192
700Мх1000	1/32	70×100/32	120×165	112×158
750Мх900	1/32	75×90/32	107×177	100×170
700Мх900	1/32	70×90/32	107×165	100×155
600Мх840	1/32	60×84/32	100×140	95×130

Примечание: М обозначает, с какой из сторон листа бумаги должно совпадать машинное направление.

Формат журнальных изданий

Размер листа бумаги, ммДоля листа Условное обозначение Размеры, мммаксимальныйминимальный

700×1080	1/8	70×108/8	265×340	257×333
600×900	1/8	60×90/8	220×290	205×275
600×840	1/8	60×84/8	205×290	200×285
840×1080	1/16	84×108/16	205×260	192×255
700×1080	1/16	70×108/16	170×260	158×255
700×1000	1/16	70×100/16	170×240	158×230
600×900	1/16	60×90/16	145×215	132×205
840×1080	1/32	84×108/32	130×200	123×192
700×1080	1/32	70×108/32	130×165	125×165

Предельные отклонения форматов изданий от установленного для данного тиража не должны быть более 1 мм по ширине и высоте блока.

Форматы бумаги в соответствии с ISO 216

Стандарт SO 216 основан на формате бумажного листа площадью 1 м². Все форматы бумаги ISO имеют одно и то же соотношение сторон, равное отношению единицы к квадратному корню из двух (1:1,4142). При разрезании по длинной стороне листа пополам две образовавшиеся половины сохраняют пропорции (соотношение Лихтенберга).

Формат обрезных размеров бумаги. Серия А

Форматы бумаги серии A строятся от листа A0, площадь которого равна 1 м². Формат A1 равен половине A0 и получен путем разрезания А0 на две равные части. А1 имеет длину, равную ширине А0 и ширину равную половине длины А0. Размеры всех форматов серии А получаются путем деления пополам старшего по линии, параллельной короткому краю.

РазмерммдюймыСхема

A0	841 × 1189	33,1 × 46,8
A1	594 × 841	23,4 × 33,1
A2	420 × 594	16,5 × 23,4
A3	297 × 420	11,7 × 16,5
A4	210 × 297	8,3 × 11,7
A5	148 × 210	5,8 × 8,3
A6	105 × 148	4,1 × 5,8
A7	74 × 105	2,9 × 4,1
A8	52 × 74	2,0 × 2,9
A9	37 × 52	1,5 × 2,0
A10	26 × 37	1,0 × 1,7

Формат обрезных размеров бумаги. Серия B

Размер мм дюймы Схема

B0	1000 × 1414	39,4 × 55,7
B1	707 × 1000	27,8 × 39,4
B2	500 × 707	19,7 × 27,8
B3	353 × 500	13,9 × 19,7
B4	250 × 353	9,8 × 13,9
B5	176 × 250	6,9 × 9,8
B6	125 × 176	4,9 × 6,9
B7	88 × 125	3,5 × 4,9
B8	62 × 88	2,4 × 3,5
B9	44 × 62	1,7 × 2,4
B10	31 × 44	1,2 × 1,7

Формат обрезных размеров бумаги. Серия C

Размер мм дюймы Схема

C0	917 × 1297	36,1 × 51,1
C1	648 × 917	25,5 × 36,1
C2	458 × 648	18,0 × 25,5
C3	324 × 458	12,8 × 18,0
C4	229 × 324	9,0 × 12,8
C5	162 × 229	6,4 × 9,0
C6	114 × 162	4,5 × 6,4
C7	81 × 114	3,2 × 4,5
C8	57 × 81	2,2 × 3,2
C9	40 × 57	1,6 × 2,2
C10	28 × 40	1,1 × 1,6

Допустимые погрешности: при длине < 150 мм погрешность ±1,5 мм, при длине 150—600 мм погрешность ±2 мм, при длине > 600 мм погрешность ±3 мм.

Преимущества стандарта ISO 216

Основные преимущества использования стандарта ISO становятся очевидны для пользователей, работающих с копировальными машинами.

К примеру, вы находитесь в библиотеке, и хотите скопировать статью с журнала, имеющего формат А4. Желая поберечь бумагу, вы хотите скопировать две журнальные страницы на один лист. При открытии журнала две страницы А4 вместе будут составлять одну страницу размера А3. Установив коофициент увеличения копировальной машины на 71% (или нажав на кнопку «A3→A4», имеющуюся на множестве копировальных машин) при печати обе страницы А4 журнальной статьи будут уменьшены. Не нужно тратить лишние листы бумаги, текст статьи не будет урезан, дополнительные эксперименты не понадобятся. Очень удобно.

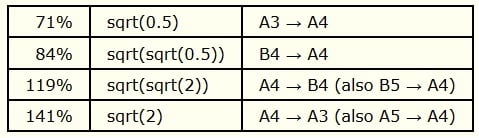

Копировальные машины, созданные для работы с бумажным стандартом ISO, имеют специальные кнопки для следующих, часто используемых, коэффициентов увеличения:

Коэффициенты копировальных аппаратов

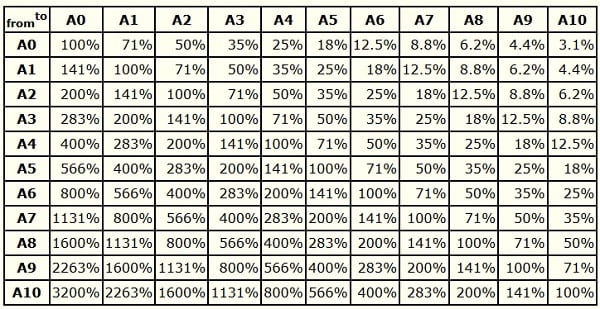

А вот таблица коэффициентов увеличения для всех форматов серии А:

Таблица коэффициентов соотношения форматов

Американские форматы печатных листов

формат	размер: ширина x длина (мм)	размер: ширина x длина (дюймы)
Statement	139,7 x 215.9	5.5 x 8.5
Executive	184.1 x 266.7	7.25 x 10.55
Letter (Size A)	215.9 x 279.4	8.5 x 11
Folio	215.9 x 330.2	8.5 x 13
Legal	215.9 x 355.6	8.5 x 14
Arch 1	228.6 x 304.8	9 x 12
10 x 14	254 x 355.6	10 x 14
Ledger (Size B)	279.4 x 431.8	11 x 17
Arch 2	304.8 x 457.2	12 x 18
Tabloid	431.8 x 279.4	17 x 11
Size C	431.8 x 558.8	17 x 22
Arch 3	457.2 x 609.6	18 x 24
Size D	558.8 x 863.6	22 x 34
Arch 4	609.6 x 914.4	24 x 36
Arch 5	762 x 1066.8	30 x 42
Size E (Arch 6)	563.6 x 1117.6	34 x 44

Английские форматы печатных листов

формат	размер: ширина x длина (мм)	размер: ширина x длина (дюймы)
Foolscap	336 x 419	13.25 x 16.50
Small Post	368 x 469	14.50 x 18.50
Sheet and 1/3 cap	336 x 588	13.25 x 22.00
Sheet and 1/2 cap	336 x 628	13.25 x 24.75
Demy	394 x 507	15.50 x 20.00
Large Post	419 x 533	16.50 x 21.00
Small medium	444 x 558	17.50 x 22.00
Medium	457 x 584	18.00 x 23.00
Small Royal	482 x 609	19.00 x 24.00
Royal	507 x 634	20.00 x 25.00
Imperial	559 x 761	22.00 x 30.00
