Плоттер: что это такое, для чего нужен, чем отличается от принтера, размеры

Что такое плоттер и для чего он предназначен

Прежде чем приступить к обзору устройства оборудования, надо разобраться с его предназначением. В основном плоттер относится к устройствам для печати. По сути, он является аналогом принтера, но больше усовершенствованным. Устройство плоттера позволяет выполнять широкоформатную печать, создавать чертежи, 3D открытки, рекламные вывески и другую продукцию. Если принтер печатает только на бумаге, то здесь носителем может быть картон, ткань, пленка и другие синтетические материалы. Существуют специальные модели, устройство которых позволяет наносить изображение на футболки, другую легкую одежду и даже круглые предметы, например, чашки.

Плоттер является аналогом принтера, только обладает расширенными функциями

Изначально оборудование предназначалось только для печати. Со временем его устройство усовершенствовалось. Сейчас под этим понятием подразумеваются машины, которые умеют не только печатать, но и вырезать из носителя фигуры.

Критерии выбора

1. Назначение техники. Печатать чертежи и карты можно на недорогом устройстве с минимальным функционалом. Для печати рекламных форматов надо более дорогое устройство с опцией вывода цветных изображений.
2. Максимальное значение ширины резки. Параметр влияет на формат носителя. Для бытовых нужд достаточно ширины от 25 см, на производстве параметр должен быть не менее 1 м.
3. Скорость. Оптимальное значение для максимальной продуктивности и умеренного энергопотребления – 8-10 листков в секунду.
4. Затраты. Первоначальные расходы на покупку плоттера зависят от его функциональности и качества сборки. Но при выборе плоттера учитывается и тип носителя. Для нестандартных форматов затраты на эксплуатацию будут слишком большие.
5. Тип подачи. Для небольших офисов и квартир лучше покупать компактные рулонные плоттеры с недорогими расходниками. Для производства больше подходят габаритные, но высокоточные планшетные модели.
6. Максимальное давление на режущий элемент (для каттеров). Оптимальное для качества резки и умеренного энергопотребления значение – от 200 г.
7. Наличие заводской гарантии. Плоттеры стоят относительно дорого, поэтому покупать нужно только у производителей или поставщиков, которые дают гарантийное обслуживание минимум на 2 года.

История создания плоттера

В разных источниках встречается оборудование под названием графопостроитель. Это и есть плоттеры, которые были изначально так названы. Предназначались машины для черчения схем, таблиц, карт и других графических изображений на носителе большого формата.

Изначально графопостроители были предназначены для печати графических изображений на большом формате носителя

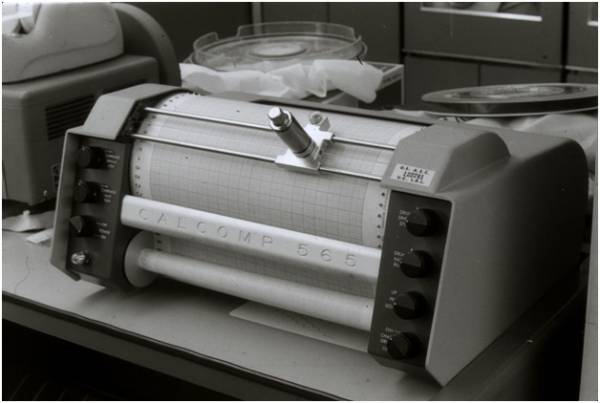

Графопостроители появились с началом развития компьютеризации. В 1959 году на продажу поступила первая модель Calcomp 565. Аппарат вдоль оси колесиками перемещал бумажный носитель. Рисование осуществлялось пишущим пером.

На смену Calcomp 565 пришел усовершенствованный графопостроитель Computervision’s Interact I. Оборудование было оснащено системой автопроектирования. Рисующий элемент заменили шариковым пером. Преимуществом оборудования стала высокая точность изображения. Со временем производитель его модернизировал. Появилась возможность нанесения цветного рисунка разноцветными перьями.

Планшетные модели с высоким разрешением появились в 1970 году. Выпуском оборудования занялись производители HP и Tektronix. Электронные устройства по габаритам напоминали стол.

Современный плоттер является многофункциональным устройством

Современный плоттер — это устройство, служащее для яркой красочной печати с высоким разрешением. Многие модели имеют большую оперативную память и жесткий диск. Появилась дополнительная функция резки. Усовершенствовались рисующие блоки, что позволило использовать носителем не только бумагу, но и другие материалы.

Каков принцип работы плоттера

Работа первых графопостроителей заключалась в передвижении бумажного носителя по координату X. Движение рисующего пера происходило по координату Y. Оборудование с шариковым пером управлялось вычислительной машиной. Современные плоттеры работают через подключение к порту компьютера, SCSI-интерфейса и Ethernet. Продвинутые устройства имеют собственный встроенный буфер, дисплей управления. Для управления существуют специальные программы, где оператор разрабатывает изображение, задает параметры. Когда проект будет готов, его отправляют на печать. Аппарат получает сигнал и точно по программе начинает выполнять задание.

Виды плоттеров, принцип их работы, плюсы и минусы.

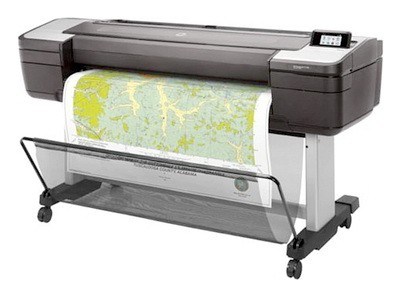

Струйные

Оборудование функционирует на основе устройства, распыляющего мельчайшие части чернил на поверхность запечатываемого материала через сопла. Достоинства струйных аппаратов:

• относительно невысокая цена при возможности печати цветных изображений;
• в современных моделях встроены специальные чипы, рассчитывающие расход чернил;
• отмечают качество технических систем плоттера, особенно системы подачи чернил.

Из недостатков выделяют получение недостаточно стойких отпечатков на влажных поверхностях. Необходимо уделять особое внимание качеству подложек.

Твердочернильные

Этот вид плоттеров оснащен неподвижной печатающей головкой и вращающимся барабаном. Перед каждым циклом печати барабан очищается от чернил при помощи специальной смазки, которая подается на него автоматически. Большая разница между значениями температур барабана и головки позволяет чернилам затвердевать. Затем в ход вступает ролик, который переносит твердые чернила на носитель. Под воздействием той же разницы температур изображение быстро переносится, кроме этого:

• сохраняется качество отпечатков при относительно малых затратах;
• возможна высокая скорость печати – до 80 цветных отпечатков в формате A4 за одну минуту;
• подходит для печати глянцевых фотографий, которые не теряют вид и четкость.

Полиграфисты рекомендуют в обязательном порядке ознакомиться с инструкцией по работе твердочернильного аппарата. Если не следовать правилам и нарушать температурные режимы, чернила засохнут.

Лазерные

В лазерных моделях для печати и дальнейшего раскроя запечатанной заготовки используется электрографический луч. Точность лазерной технологии не подвергается сомнениям, аппарат работает на основе создания фотографического эффекта, который образуется в светочувствительных полупроводниковых слоях.

Лазерный луч создает изображение, которое притягивает тонер, а затем переносит его на подложку. Последняя нагревается, а частицы краски образуют рисунок или надпись. Технология пользуется популярностью, так как обеспечивает:

• качество печати на бумаге любого качества;
• несложное обслуживание и ремонтопригодность;
• простую настройку и управление без специальных навыков.

Лазерные графопостроители не терпят тряски и иных внешних воздействий при работе, должны быть установлены на идеально гладкую поверхность.

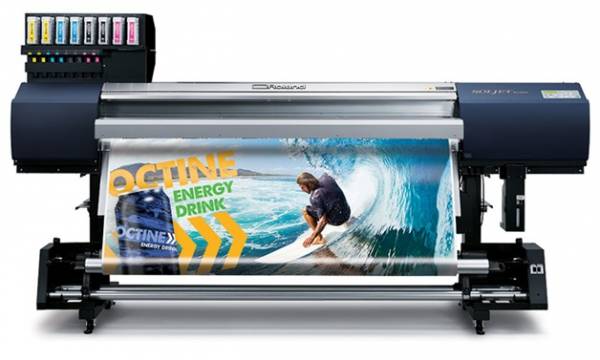

Сольвентные

Этот вид плоттеров пришел на смену и иногда используется наравне с аппаратами, работающими по водорастворимой технологии. Вместо воды, которая смачивает печатающую головку, используются сольвенты: специальные растворы. В их составе легкие углеводороды, которые выделяют из нефти и угля. Технология проявила себя с хорошей стороны:

• позволяет получать водостойкие оттиски;
• им не страшны ультрафиолетовые лучи и холод;
• это относительно недорогое оборудование.

Рекомендуется помнить, что сольвенты: это химические растворители, при взаимодействии с которыми нужно соблюдать осторожность.

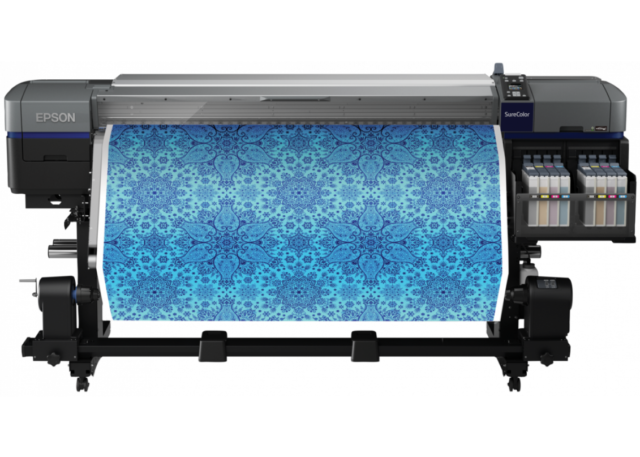

Сублимационные

Работа аппарата построена на технике сублимации, которая подразумевает получение насыщенных оттенков под действием высокой температуры. Поры материала подложки раскрываются сильнее, в них проникает больше чернил, они лучше закрепляются, кроме этого:

• при невысоком разрешении 300 dpi цвета выглядят реалистично;
• появляется возможность четкого разделения цветов и их оттенков при многокрасочной печати;
• плоттер печатает на разных носителях, в том числе ткани и стекле.

Ограничение на использование подложек все же есть. К примеру, подойдет синтетика, но натуральный материал не пропечатается.

Режущие

Это скорее не разновидность плоттера, а дополнительная функция, которую аппарат выполняет. Готовую продукцию необходимо разрезать на этапе постпечатной подготовки. Ранее для этих целей требовалось дополнительное оборудование, сейчас лишние затраты на его приобретение исключены.

За счет режущих инструментов, которые управляются компьютерами, можно получить рельефные изображения нужных размеров. К примеру, изготовить эксклюзивные поздравительные адреса или открытки, рекламный баннер нестандартной формы и многое другое.

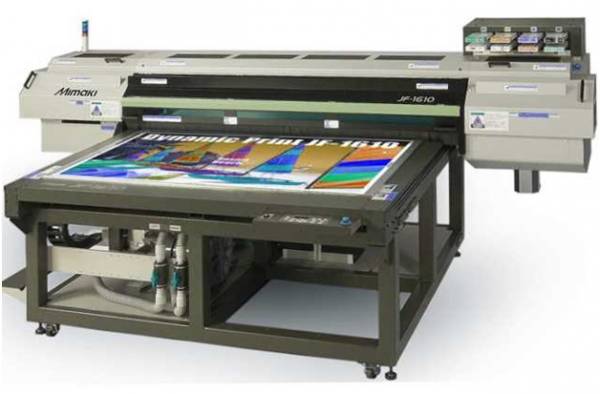

УФ-плоттер (UV-плоттер)

Графопостроитель работает на основе воздействия ультрафиолетового луча на краски, которые используются в процессе печати изделий в широком формате. UV или УФ-луч образовывает на поверхности подложки прочную пленку, которая сохраняет изображение, делает его стойким перед внешними воздействиями. Эта технология используется более 15 лет и отличается:

• производительностью процессов;
• хорошим качеством оттисков;
• разнообразием печатных подложек: кроме бумаги и пластика можно печатать на дереве и керамике.

Из недостатков отмечают повышенное потребление электроэнергии и необходимость содержать УФ-красители при определенных климатических условиях.

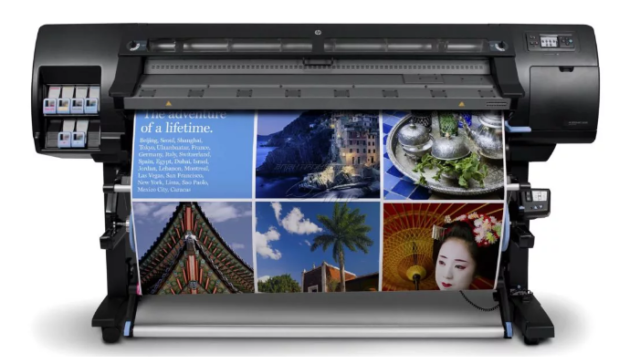

Латексный текстильный

Технология относится к новинкам рынка полиграфических услуг. Основное отличие этого вида оборудования в использовании специальных латексных чернил. Красители совершенно безвредны и не выделяют неприятный запах.

Плоттер постепенно находит применение в интерьерной печати, а именно: в перенесении изображений на обои, постельное белье, шторы, другие предметы интерьера.

Текстильные плоттеры технически совершенствуются и в скором времени окончательно займут свою нишу.

Сведем в таблицу преимущества и недостатки печатного оборудования в широком формате

Разновидность устройства Плюсы                                                                                                                    Минусы

Струйный	Невысокая стоимость получения цветных отпечатков	Во избежание выцветания отпечатков нужна бумага со специальным покрытием
Твердочернильный	Повышенная скорость печати, подходит для глянцевых фото	Внимательное отношение к хранению и использованию чернил
Лазерный	Высокое качество продукции, простое обслуживание	Внимание к установке плоттера на ровный пол
Сольвентный	Стойкие оттиски	Меры безопасности при работе с сольвентами
Сублимационный	Реалистичные цвета, их четкое разграничение	Невозможна печать на натуральных тканях
УФ-аппарат	Качество печати, разнообразие подложек	Повышенное внимание к качеству чернил
Текстильный	Подходит для новой интерьерной печати	Довольно редкое оборудование

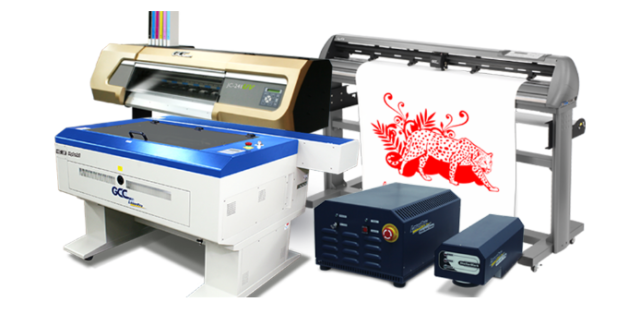

Плоттеры «два в одном»

Печатающий плоттер с функцией резки часто называют гибридным или плоттер-каттером. Несмотря на некоторую спутанность в терминологии, с устройством данных приборов все выглядит достаточно просто. Чаще всего речь идет о печатном плоттере рулонного типа с возможностью резки продукции. Такое совмещение функций под одним корпусом очень удобно, особенно если речь заходит о резке пленки или бумаги сразу же после печати продукции. В таком случае получается использовать одно устройство вместо двух, что значительно упрощает процесс.

Выпуском таких приборов занимается, в частности, компания Cricut. Хотя среди их продукции есть и обычные плоттеры.

Технические характеристики плоттер-каттера могут отличаться в зависимости от запросов. В основном при выборе таких аппаратов руководствуются следующими показателями.

1. Степень ширины нарезки, как правило, доходит до 1000 мм. Этого хватает для изготовления большинства видов рекламной продукции. Для изготовления более узкоспециализированных заказов используют широкоформатные плоттеры, но большинство повседневных нужд способны покрыть приборы с шириной от 500 до 720 мм.

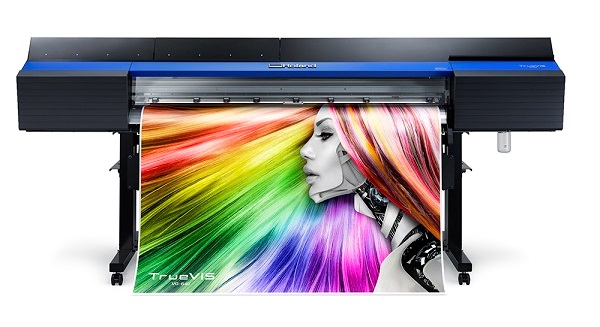

   Плоттер-каттер Roland TrueVis VG-540/640

2. Точность нарезания важна ничуть не меньше. Чем более тонкий материал необходимо нарезать, тем большая точность лезвий будет требоваться. Зависимость в данном случае прямая. Разумеется, чем больше точность, тем выше цена такого каттера.
3. Оптические характеристики также важны для данного типа устройств. Чаще всего позиционирование оптики заключается в наличии специализированного датчика, способного делать метки на уже отпечатанном макете. При помощи обозначенных контуров можно вырезать материал любой сложности. Работает такой оптический датчик при помощи привязывания к габаритам (координационная сетка) исходного материала. Привязавшись по размеру, лезвие сможет порезать бумагу или пленку точно по размеру и изгибу, повторяя мельчайшие нюансы рисунка.

4. Давление на лезвие. Здесь все просто: чем сильнее давление лезвия на материал, тем более плотную бумагу или пленку лезвие сможет порезать. Для работы с обычной бумагой достаточно будет давления в 350 г. Если подразумевается работа с более твердым материалом, например, винилом, то такого давления будет уже недостаточно. Для винила степень давления на нож должна быть не меньше 400-500г.
5. Скорость резки. Если в повседневные задачи не входит срочная нарезка напечатанной продукции, то не стоит рассматривать модель с высокой скоростью. Переплата за эту опцию будет весьма существенной.

Кроме характеристик, рассмотренных выше, плоттер-каттеры отличаются наличием дисплея, сетевым указателем, поперечным ножом, корзиной для материалов и креплением для рулонов.

Основные виды плоттеров и их характеристики

Всего существует три вида оборудования, различающегося по функциональности: режущие, печатающие и комбинированные плоттеры. Большой интерес вызывает третий вариант. Часто такие устройства называют гибридами. Можно встретить название плоттер-каттер. Преимуществом является то, что на плоттере можно резать и печатать изображения. Отпадает необходимость покупки двух дорогостоящих аппаратов.

Важно! Гибридный плоттер незаменим при производстве наклеек и другой подобной продукции, где требуется нанести изображение и вырезать по определенному контуру.

Если говорить об основных разновидностях, то здесь выделяют две группы плоттеров: режущие и печатающие. Каждое устройство выполняет только одну определенную функцию.

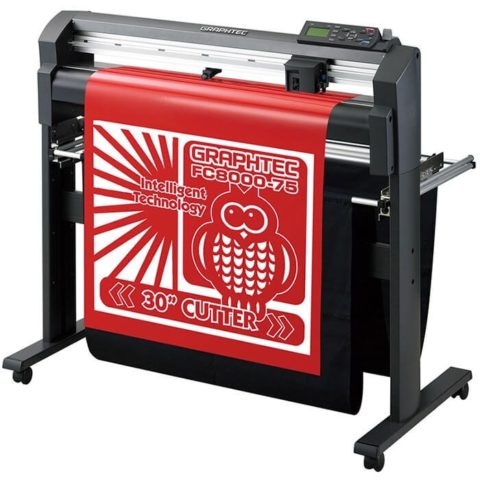

Режущие плоттеры

По названию аппарата уже можно судить, что он предназначен только для резки носителя. Плоттер оснащен ножом, который по заданной программой траектории вырезает фрагмент, сложный узор и даже текст.

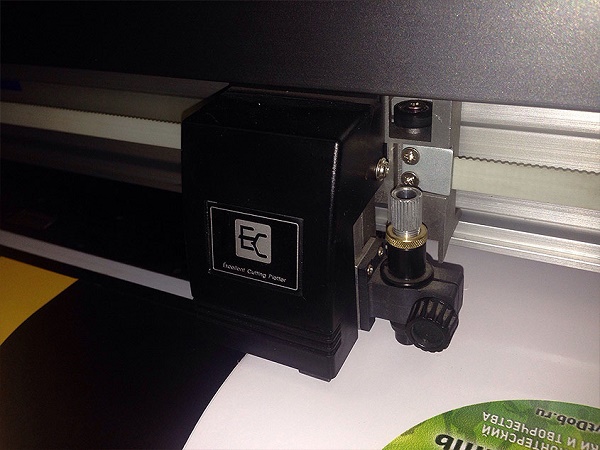

Режущий аппарат оснащен ножом вместо печатающего блока

По сути, плоттер режущий это раскройный автомат. Выбирают устройство по характеристикам. В первую очередь учитывают формат, от которого зависит, какого размера можно использовать носитель. Скорость резки влияет на производительность. От давления ножа и типа резца зависит, из какого материала можно использовать носитель, например, пленка, картон.

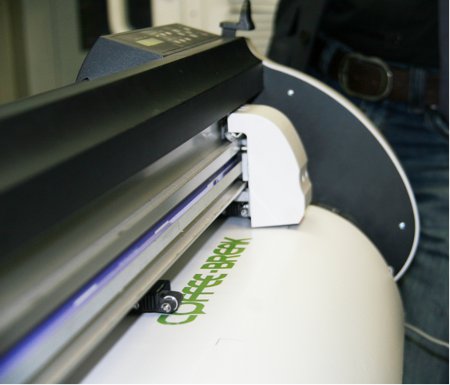

Внимание! Важным для раскройного плоттера является наличие оптического датчика. Прибор позиционирования обеспечивает точность реза. Нож не выходит за размеченные границы линий раскроя.

Печатающие плоттеры

Печатающее оборудование способно только наносить изображение на носитель. Устройство аппаратов другое. Вместо ножа рабочим узлом выступает рисующий блок. Способ нанесения изображения зависит от технологии печати.

Печатающие устройства способны только наносить изображение на носитель

Чтобы использовать плоттер по назначению, надо правильно подобрать аппарат с учетом его характеристик. Скорость печати, как и в предыдущем устройстве, влияет на производительность. Разрешение отвечает за четкость картинки при определенных ее размерах. От формата зависит, какого размера можно использовать носитель, и каких размеров получится изображение. Параметр цветопередачи влияет на яркость и насыщенность рисунка. Такие плоттеры нужны при изготовлении рекламной продукции. Для нанесения графических изображений качество цветопередачи не имеет особого значения.

Совет! Высокоскоростной печатающий аппарат нужен для выпуска продукции большим тиражом.

Виды плоттеров по способу размещения листа

Носителем для оборудования выступает бумага, картон, пленка, ткань синтетические и другие материалы. Они бывают в виде листов или рулонов. Каждый вид плоттеров предназначен для подачи определенного носителя, отчего зависит его устройство.

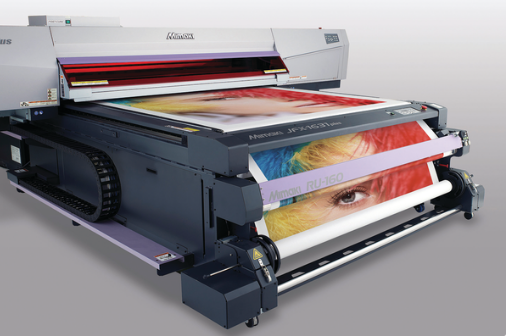

Планшетные плоттеры

Устройство оборудования планшетного типа по функциональности напоминает принтер. Работает техника только с листовым носителем. Он неподвижно закрепляется на столе методом магнитной, электрической или механической фиксации.

Устройство планшетных моделей предусматривает наличие большого стола для листов носителя

Планшетные устройства обычно применяют для нанесения изображения в формате А2 и А3. Недостатком является большой размер за счет наличия стола. Из-за этого устройства планшетного типа мало популярны. Востребована такая техника при печати рекламных вывесок огромных размеров.

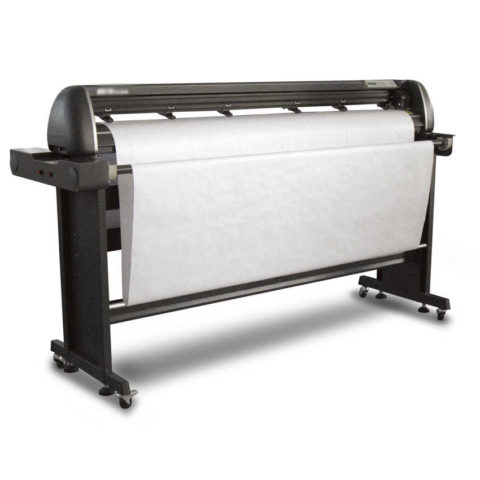

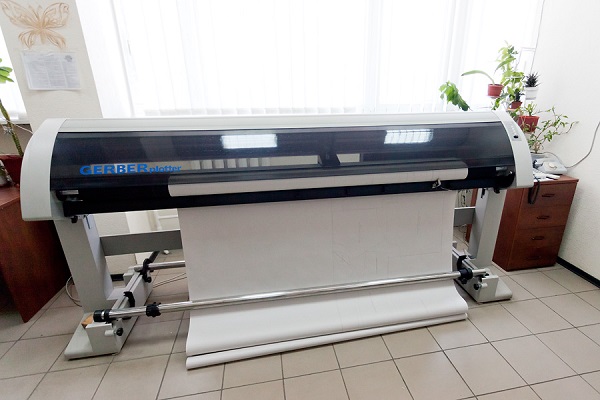

Рулонные плоттер

Особенностью рулонного оборудования является компактность. Носитель намотан в рулон определенной толщины. Подача происходит по барабану, где в процессе движения рисующий блок наносит изображение.

Устройство рулонных моделей позволяет при компактных размерах оборудования использовать длинные носители, намотанные в рулон

Для аппарата необходимо мало места. Рулонные модели экономят расходные материалы, отличаются лучшим качеством печати. По функциональности аппараты тоже выигрывают. Их устройство позволяет выполнять большее количество задач.

Грамотно выбираем печатающее и режущее устройство

Плоттеры: история возникновения

Ровно 35 лет назад мировую техноиндустрию потрясло появление нового аппарата под названием плоттер. Первый его экземпляр появился в Америке в 1981 году и сразу же заслужил прозвище «умное устройство». Неудивительно, ведь плоттер позволил в считаные минуты получать графическое изображение, ранее производимое с большими затратами времени, финансов и усилий. Ширина инновационного прибора на тот момент равнялась 40 сантиметрам. Но, несмотря на такой формат плоттера, он сумел произвести революцию на рекламном рынке. Новинку сразу же стали стараться купить производители широкоформатной рекламы – плакатов, растяжек, бигбордов . Заинтересовались устройством и инженеры, поскольку печать на плоттере позволяла получить сверхкачественные масштабные чертежи. С тех пор минуло более четверти века и этот аппарат существенно изменился – его габариты уменьшились, а возможности расширились. Неизменно одно – огромная популярность умного устройства.

А каков современный плоттер?

Сегодня плоттер – это устройство для печати графической информации на широкоформатном носителе. Имя этому прибору дал английский глагол to plot (чертить). В наши дни печать на плоттере – привычная часть полиграфической сферы, велики возможности этого прибора и в области инженерного проектирования. А в рекламном деле такое устройство, как плоттер, необходимо особенно остро. Более того, печатающий плоттер – это один из нескольких технических китов, на которых держится современная рекламная сфера.
Почему широкоформатные изображения сегодня так востребованы? Дело в том, что в XXI веке ритм жизни человека существенно ускорился. У современных людей просто нет времени останавливаться и рассматривать маленькие рекламные или информационные объявления. Привлечь внимание способно лишь масштабное полноцветное изображение, расположенное на видном месте. Для осуществления таких работ печатающий плоттер просто незаменим.
Но какой плоттер купить, чтобы графика была безупречно чёткой, а само устройство исправно прослужило вам долгие годы? Постараемся разобраться в этом вопросе на примере плоттеров современных производителей.

Выбираем печатающий плоттер: мини-устройства

Наиболее весомые игроки этой сферы – Roland, Canon, Mimaki, Graphtec, Epson, HP. Это многолетние производители печатающих плоттеров, чей авторитет на мировом рынке бесспорен. Взглянем на их продукцию пристальнее.
Прежде всего, заметим: плоттер HP и плоттер Epson – это устройства особого типа, ориентированные на отдельный рынок. Эти бренды давно заняли собственную нишу и не ставят перед собой задачу конкурировать с более профессиональными производителями. Оба упомянутых плоттера относятся к классу soho (home office/small office) и подходят для применения в небольшом офисе или дома. Постоянную высокую нагрузку эти устройства выдержать не смогут, а вот для домашних нужд или потребностей небольшой фирмы они вполне подойдут. Вот почему и HP, и Epson – это плоттер, цена которого почти всегда будет ниже стоимости аналога другой марки.
Если же эксплуатировать домашние модели в режиме нон-стоп – это грозит им скорым износом узловых элементов, а затем и вовсе выходом из строя. Поэтому если перед вами стоят серьёзные полиграфические задачи – не стоит экономить на печатающем устройстве. Можно купить и плоттер б/у в хорошем состоянии, лишь бы он относился не к soho, а к классу неубиваемых устройств, о которых речь впереди.

Плоттеры для более серьёзных целей

В отличие от моделей класса soho оборудование марок Mimaki и Roland – плоттеры, рассчитанные на бесперебойную работу и высокую производительность. Эта техника разработана таким образом, чтобы её можно было эксплуатировать полный рабочий день, не опасаясь за узловые детали или состояние печатной головки.
Сравним два устройства японского производства – плоттер Roland и плоттер Mimaki. Оба – прогрессивные современные плоттеры, отзывы о которых практически всегда позитивны. Оба в последнее время выпускаются как сольвентные плоттеры, работающие на экологически чистых чернилах (в таких чернилах растворителем служит сольвент, безвредный для окружающей среды). И всё же отличия есть.
Несмотря на то, что плоттеры Mimaki выглядят более брутально и кондово. Как показывает практика плоттеры Roland печатают гораздо качественнее и чётче прорисовывают мелкие детали. К тому же устройство марки Roland – комплектуется русифицированным профессиональным программным RIPом с богатыми цветовыми библиотеками и 3D текстурами, плюс куда более удобный и понятный интерфейс самого устройства, чем у его прямых конкурентов. И действительно, плоттеры Roland, получают большинство положительных отзывов именно за свой дружественный интерфейс и легендарную надежность.

Режущий плоттер (каттер)

Но плоттер – это устройство не только для печати крупных изображений. Кроме функции принтера плоттер может обладать и режущими свойствами, великолепно справляясь с вырезанием самоклеящегося винила, термоплёнки, магнитного винила, фотобумаги и массы других листовых и рулонных материалов. Появившись чуть позже, чем его старший брат принтер-плоттер, режущий каттер сыграл в полиграфии и рекламе едва ли не большую роль. Ведь он сделал возможным идеально точное вырезание крупных и сложных аппликаций, символов, текстов, узоров. Такой простой и недорогой расходный материал, как пленка для плоттера, сегодня позволяет получать фигурное изображение любого масштаба, начиная от наклейки на автомобиль и заканчивая рекламной надписью во всю длину или высоту небоскрёба.
Сегодня режущие плоттеры принято делить на такие виды:

• планшетный плоттер. Это устройство в виде плоского стола, где фиксируется разрезаемый материал. Нож для плоттера вставляется в специальную каретку, двигающуюся по поверхности стола;
• лазерный плоттер, цена которого несколько выше, поскольку вместо ножа для резки применяется сверхточный лазер;
• плоттер рулонный, работающий с наиболее популярными видами материалов для рекламного производства, т.е. рулонными материалами: самоклеящейся виниловой пленкой, самиклеящейся бумагой и т.д.

Всё же к наиболее часто используемым относят не планшетные или лазерные плоттеры, а рулонные плоттеры в силу своей доступности. Купить режущий плоттер гораздо дешевле, чем лазерный плоттер или планшетный плоттер.

Режущий плоттер по другому еще называют каттером. От английского слова cut – резать. Сравним каттеры разных марок, чтобы понять, в каких случаях оптимален тот или иной формат режущего плоттера.

Сравниваем стоимость и ПО плоттеров

Сразу заметим: если сравнить продукцию трёх известнейших японских брендов – режущие плоттеры Roland, Graphtec и Mimaki, то первые два: плоттеры Roland и Graphtec явно выигрывают с точки зрения стоимости. Средняя цена плоттера Mimaki, как правило, на порядок выше.
С точки зрения программного обеспечения устройств высокой оценки достойны все три плоттера. Отзывы пользователей единодушны: интерфейс японской техники (в отличие от китайской) – простой, располагающий, понятный практически с первой минуты эксплуатации. Есть ещё один плюс, которыми обладают Mimaki, Graphtec и Roland: плоттеры предоставляют широкие возможности интеграции с популярнейшими графическими редакторами. Происходит всё предельно просто: на рабочем поле возникает дополнительная панель управления, связывающая графический редактор с плоттером. Именно этой дружбой с графическими редакторами японские модели плоттеров выгодно отличаются от своих китайских конкурентов. Последние вынуждают операторов использовать лишь их родное ПО.

Сравниваем режущие плоттеры по качеству резки

Специалисты утверждают: самый показательный критерий для сравнения каттеров – их способность прорабатывать мелкие детали. С мелкими элементами справится не каждый нож для плоттера. Вернёмся к трём испытуемым: плоттерам известных брендов Roland, Mimaki и Graphtec. На первый взгляд, разница в качестве резки у них незаметна и все японские плоттеры справляются с вырезанием мелких элементов одинаково. Однако при более детальном изучении вопроса эксперты приходят к выводу: всё же первенство здесь – за режущими плоттерами Roland и Graphtec. Острые углы, зигзаги, закруглённые детали – со всеми этими сложными элементами оба этих каттера справляются идеально. Тогда как в работе плоттера Mimaki есть небольшие неточности: едва заметные скошенные углы, недостаточно плавные линии закруглённых фигур. Поэтому в том случае, когда для работы необходима филигранная точность резки, выбирать стоит режущие плоттеры Roland либо Graphtec.

А как разные режущие плоттеры справляются с контурной резкой?

Контурная резка – тонкий и сложный процесс, особенно если очертания контуров нестандартны. Здесь велика роль оптических датчиков плоттера, предусмотренных производителем.
С испытанием контурной резкой достойно справляются все три конкурсанта. Причём настройка плоттеров Graphtec, Roland и Mimaki при этом не отнимает у оператора много времени. В этом задании все три японские модели снова демонстрируют большой отрыв от китайских плоттеров. Последние способны настроиться на контурную резку только в ручном режиме.
Существенных отличий в качестве контурной резки Graphtec, Roland и Mimaki нет. Однако есть отличие в скорости выполнения задачи. Плоттеры Roland справляющиеся с контурной резкой на порядок быстрее, чем плоттеры Mimaki и Graphtec. Кстати, скорость резки и есть ещё один важный критерий выбора плоттера. Ведь в современном бизнесе на счету, как говорится, каждая минута.

Ещё несколько аргументов в пользу плоттеров Roland

Как видим, качество плоттеров Roland достойно выдерживает максимальное количество испытаний. Причём это относится и к моделям, предусматривающим только печать, и к тем, где печать совмещена с резкой. Добавим ещё несколько весомых преимуществ этих устройств, с которыми специалисты компании РДМ работают не первый год. Во-первых, Roland – плоттеры, русскоязычная инструкция к которым предельно проста. Точно так же максимально упрощено и взаимодействие оператора с этим устройством: практика показывает, что освоить эту технику можно в первый же день эксплуатации, даже если до этого вы не работали ни с одним плоттером вообще. Во-вторых, стоит отметить, что именно плоттеры Roland одними из первых перешли на экосольвентные чернила, за которые проголосовала всемирная партия зелёных. Современные сольвентные плоттеры Roland абсолютно безопасны как для человека, так и для окружающей среды. К тому же применяемые в них оригинальные экосольвентные чернила позволяют продлить жизнь печатной головки и уменьшить себестоимость печати. Это делает сольвентный плоттер не только экологичным, но и выгодным устройством.

Чем хороша компактность плоттера?

Кроме того, особого внимания заслуживает компактность печатной и режущей техники этой марки. Год от года японские плоттеры Roland приобретали всё меньшие габариты, и сегодня их эргономика – одна из лучших в данном сегменте. Почему производитель стремится максимально уменьшить эти устройства? Дело в том, что аналитический отдел корпорации Roland пришёл к выводу: одно из главных требований к технике сегодня – это малогабаритность. Ведь в современном офисе, при дороговизне аренды и обслуживания помещений, что называется, каждый квадратный метр на счету. А плоттеры Roland экономят офисную площадь не только за счёт своих небольших размеров, но и благодаря особому механизму подачи и вывода листовых материалов.

Возможности

Помимо рекламных постеров больших размеров, этот прибор незаменим для создания топографических карт, чертежей, проектов. Дизайнерские компании используют его при изготовлении:

1. 3D открыток;
2. наклеек и стикеров;
3. приглашений на праздники;
4. дизайнерских украшений.

Возможности режущего плоттера позволяют вырезать фигуры из различного материала:

1. самоклеящегося и магнитного винила;
2. термопленки;
3. фотобумаги;
4. кожи;
5. текстиля;
6. пластика.

Это устройство также может создать тисненную текстуру на мягком материале, гравировку на металле (для этого нужно приобрести специальную насадку).

Сразу стоит отметить, что плоттер это в первую очередь прибор для печати, функция резки считается дополнительной. Но сегодня существуют устройства, предназначенные исключительно для резки.

Режущий плоттер иногда еще называют каттер (от английского «cut» – резать).

Обычный режущий аппарат способен раскраивать бумагу толщиной до 2 мм. Но современные профессиональные модели могут работать с носителями (расходными материалами) толщиной до 120 мм.

Какие бывают плоттеры по виду чертящего блока

Особенностью печатающих аппаратов является наличие рисующего блока. От его устройства зависит технология печати. Каждый рисующий блок способен работать с определенным видом носителя.

Перьевые плоттеры

Пишущая головка оборудования имеет устройство в виде перьев. Отсюда и пошло такое название. Во время работы перо двигается в двух направлениях. Аппараты считаются векторного типа и бывают двух видов: одни рисуют жидкими красками, другие наносят изображение грифельными перьями.

Перьевые модели являются аппаратами векторного типа

В движение головку приводит двигатель, что создает определенный уровень шума. Преимуществом перьевого устройства является высокое качество печати, контраст и хорошая цветоотдача. Недостаток – низкая скорость печати.

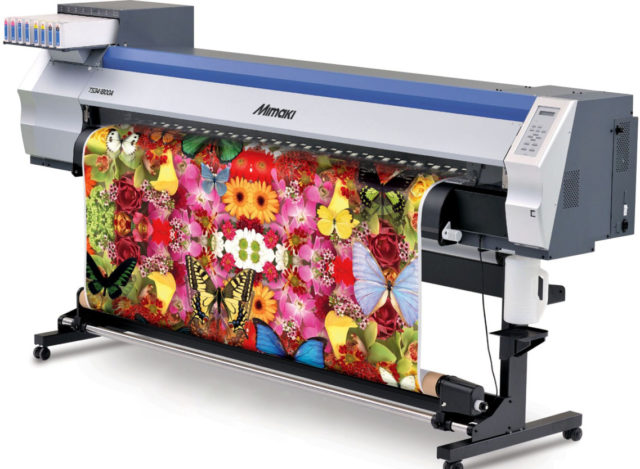

Струйные плоттеры

По технологии печати аппараты напоминают обычные бытовые принтеры струйного типа. Картинка наносится жидкими красками, распыляемыми с сопла пишущей головки. Большинство моделей работают с 4 базовыми цветами. Другие оттенки получаются путем смешивания красок.

Большинство струйных плоттеров работают с 4 базовыми цветами красок

Головка струйника оснащена большим количеством форсунок. Во время печати они нагреваются, за счет чего образуется заполненный воздухом пузырь, который под давлением выдавливает краску на носитель. Преимуществом является простая работа с плоттером, высокая производительность, четкие картинки, доступная цена расходных материалов.

Электростатические плоттеры

К этой категории относятся устройства, наносящие невидимую картинку заряженными частицами на специальный носитель. К ним прилипают жидкие чернила и окончательно закрепляются просушкой.

Техника с электростатической технологией печати чувствительна к температуре и влажности в помещении

Преимуществом плоттеров является высокая скорость нанесения рисунка. Однако электростатические устройства смогут правильно работать, если в помещении поддерживать рекомендованный производителем уровень влажности и температуру воздуха.

Важно! Электростатические модели дорого стоят, отличаются сложностью обслуживания.

Лазерные и светодиодные плоттеры

Устройство оборудования этой категории напоминает лазерные принтеры. Сначала невидимое изображение лучом головка наносит на носитель. К заряженным частицам прилипает сухая порошкообразная краска – тонер. После нагревания и прохождения через барабан носителя чернила запекаются, превращаясь в устойчивое изображение.

Пишущая головка лазерного устройства отличается длительным сроком эксплуатации, так как исключается вероятность засыхания на ней краски

Преимуществом лазерного и светодиодного устройства является высокая производительность. За счет высокого разрешения получаются четкие картинки. Минус заключается в высокой стоимости оборудования.

Плоттеры с прямым выводом изображения

Технология печати основана на использовании термобумаги. Носитель проходит через специальную головку – гребенку. Она оснащена множеством нагревателей. От разной температуры нагрева на носителе проявляется определенный цвет каждой точки рисунка.

Модели с технологией прямого вывода изображения печатают на термобумаге

Особенность в том, что механизм действия плоттеров прямого вывода изображения при монохромной печати позволяет получить качественную картинку хорошей четкости. Оборудование больше востребовано инженерными организациями для составления проектов.

Плоттеры с термоподачей

Технология печати и устройство пишущей головки аналогично как у моделей с прямым выводом изображения. Носителем является термобумага, но между ней и гребенкой расположена специальная пленка, называемая цветным донором.

Аппараты с термоподачей печатают красивые цветные изображения

Во время печати головка проходит по носителю нужное количество раз. Прогреваясь под определенной температурой, донор оставляет нужный цвет на термобумаге. Печатная продукция не выгорает от УФ лучей, устойчива к влаге.

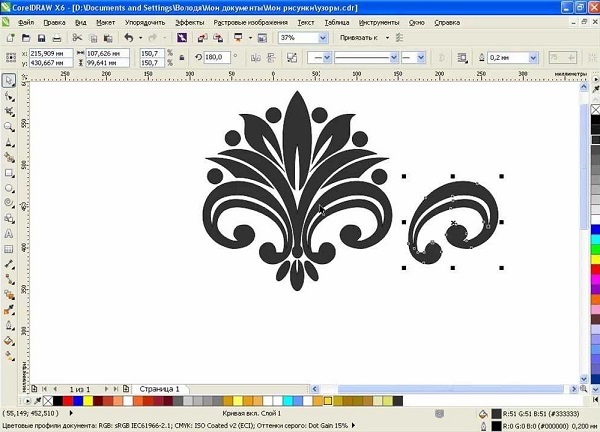

Как пользоваться плоттером

Для работы потребуется специальное программное обеспечение. Оно поставляется вместе с аппаратом. Если базовая программа не устраивает, можно использовать стороннее ПО. Чтобы печатать на плоттере, нужно выполнить следующие действия:

• в программе создают или находят на компьютере заранее подготовленный файл;
• нажимают в меню команду «Печать»;
• в строке оборудования находят подключенный к компьютеру плоттер, нажимают команду «Свойства»;
• в появившемся меню выставляют параметры, нажимают команду «Ок»;
• сначала появится предварительный просмотр картинки, и если все устраивает, дают команду «Print».

Нюансы работы могут отличаться в зависимости от установленной операционной системы и используемых программ.

Аналогичным образом можно пользоваться плоттером для резки, но существует масса нюансов. Сначала аппарат тестируют на ненужном носителе, чтобы не испортить материал, например, с цветными картинками для нарезки.

Перед использованием режущий аппарат необходимо протестировать

После подачи команды «Свойства» в настройках выставляют давление на нож и длину его вылета, что зависит от используемого носителя. Дальше идет предпросмотр изображения и подача команды «Print».

Все плоттеры режущего типа автоматически не могут подстраиваться под тип носителя. Оператор все должен сделать сам. Важно проверить остроту ножа, точность выстроенного изображения, подложить под носитель подложку с хорошими адгезионными свойствами, чтобы материал не сдвинулся во время резки.

Настройка и установка плоттера

Перед началом работы нужно настроить плоттер, а если он впервые используется, то требуется установка. Производитель свое устройство комплектует установочным диском. Он содержит обычно инструкцию, драйвера, программное обеспечение. Для установки необходимо загрузить в дисковод диск и действовать согласно всплывающим подсказкам. Если по каким-то причинам диска не оказалось, все можно скачать по Интернету с сайта производителя. После установки ПО в меню «Пуск» нажимают кнопку «Устройства». Операционная система должна обнаружить аппарат. В строке «Принтеры и факсы» левой кнопкой компьютерной мышки делают двойной клик. В появившемся окне выставляют нужные настройки.

Одной из популярных программ для работы считается Corel Draw

Выставленные настройки можно сохранить и по ним в дальнейшем работать. При необходимости их изменяют. После настроек оборудование запускают в работу при условии наличия готового файла для распечатки или резки. Если его нет, создают в программе Corel Draw, Plot Calc, Sign Cut или другой подобной.
