Каждый год принтеры Epson становятся более утонченными. Более высокое разрешение достигается за счет уменьшения размеров сопел, а более быстрая печать – за счет применения быстросохнущих чернил и длительных циклов очистки. Все это, как ни странно, увеличивает вероятность отказа принтера, так как способствует быстрейшему засыханию чернил, в результате чего печатающая головка принтера Epson не распечатывает текст. Как правило, производители делают все, чтобы предотвратить подобные негативные явления.

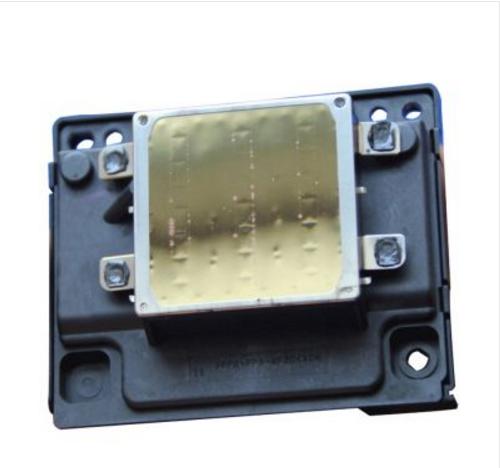

Принцип работы головки принтера

Печатающая головка, по сути, является сердцем печати, в то время как чернильные картриджи только содержат чернила. Головка отвечает за то, чтобы чернила наносились точно на бумагу или другой носитель. Принтеры Epson имеют уникальную функцию, отличную от других производителей струйных принтеров. Различие заключается в том, как чернила переносятся на бумагу. Печатающая головка принтера Epson использует пьезоэлектронный принцип, который управляет чернилами через микроскопические сопла. Этот метод затратный, поскольку он конструктивно выполнен в форме фиксированной печатной головки, и если она выйдет из строя, то ее не так легко будет заменить.

В нормальных условиях принтер всегда пытается сохранить чернильный канал и сопла полными свежих чернил, поэтому они не должны высыхать. Это реализуется несколькими способами:

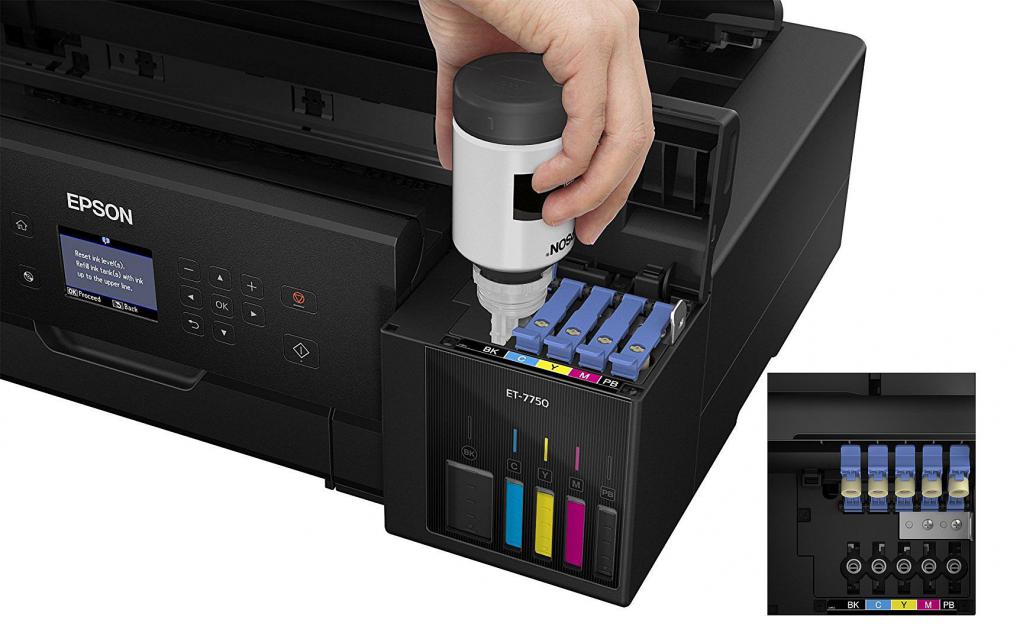

Нужно использовать чернила постоянно. Производитель рекомендует всем владельцам принтеров использовать устройство хотя бы один раз в месяц. Кроме того, необходимо выключить принтер, нажав кнопку питания, а не просто потянув за вилку. Это связано с тем, что у Epson печатающая головка имеет специальное парковочное положение, которое позволяет «сидеть неподвижно» на влажной губке в течение нескольких недель без засыхания. Использовать цикл автоматического обслуживания, который время от времени выполняет быструю очистку печатающей головки.

Печатная головка Micro Piezo

На качество печати влияет множество факторов. Независимо от того, насколько хорошими чернилами пользуется покупатель, важно иметь отличное ядро печатного устройства, которое постоянно будет демонстрировать превосходные результаты, например, как технология Micro Piezo, которая выделяется среди струйных конкурентов.

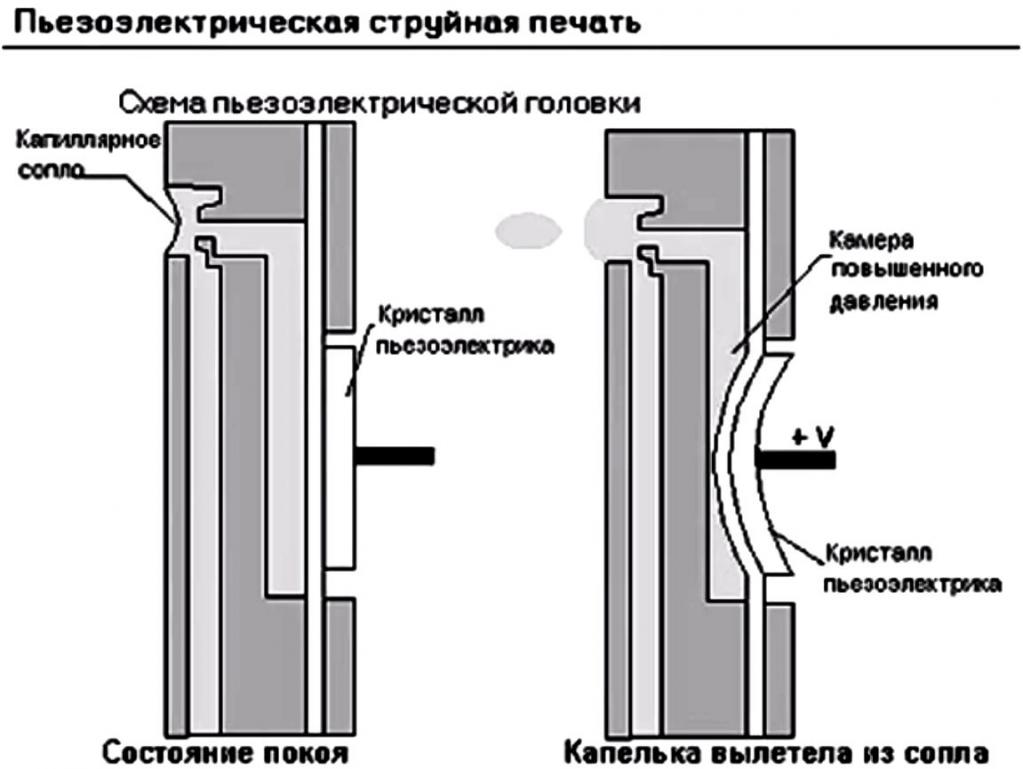

Этот метод диспергирования чернил с использованием пьезоэлектрических элементов для подачи их через сопла со скоростью 20.000-30.000 капель в секунду и применен в печатающей головке Epson L800. Когда документы отправляются на печать, пьезоэлектрический кристалл получает электрический сигнал, указывающий, сколько чернил должно быть нанесено на носитель.

Заряд кристалла расширяется и толкает пластину, создавая давление в камере с чернилами. Эта цепочка «заряд-пьезоэлемент» точно контролирует количество чернил, выведенных из сопла, обеспечивая тонкое управление размером капель чернил, что приводит к четким линиям во время печати. Это позволяет принтерам получать максимум 5760 x 1440 dpi.

Система также оснащена технологией каплеобразного изменения размера (VSDT), которая позволяет выбрасывать чернила в трех разных размерах.

Устройства печати PrecisonCore TM

Эта технология струйной печати следующего поколения высокоточными MEMS (микроэлектромеханические системы). В основе ее лежит работа модульного чипа Precision Core MicroTFP, который может быть размещен в любых головках. Этот чип, созданный для обеспечения повышенной скорости и качества изображения, генерирует до 40 миллионов точных точек в секунду с поразительной ультраточностью размещения чернил.

Головка Epson печатает полосами, плохо печатает

Плохая печать означает:

• головка Epson печатает полосами
• при печати пропадают дюзы
• в ней отсутствуют некоторые цвета
• косоструй
• головка пылит

Головка печатает полосами

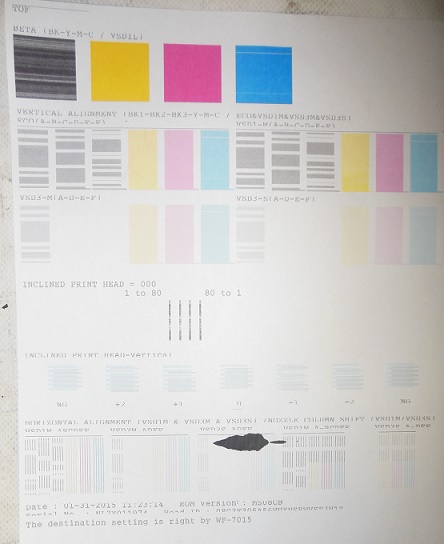

Обычно полосы появляются, если не печатают некоторые дюзы. В этом случае можно попробовать прочистить головку. Но не всегда все дюзы можно прочистить. Да и прочищенные дюзы могут не печатать из-за повреждения пъезоэлементов или электрической части.

Отсутствуют цвета при печати

Если фильтр засох, принтер не будет печатать этим цветом. Потому что чернила просто не пройдут через него. Иногда это не решаемый вопрос. Прочистить головку, в которую не поступает промывочная жидкость, нельзя.

При печати пропадают дюзы

Иногда можно наблюдать следующую ситуацию. После прочистки тест дюз показывает, что все дюзы печатают. Но при печати появляются полосы и тест показывает отсутствие некоторых дюз. Это происходит из-за того, что чернильные каналы не полностью очищены от засохших чернил. Также могут препятствовать прохождению чернил плохие фильтры.

Косые струи

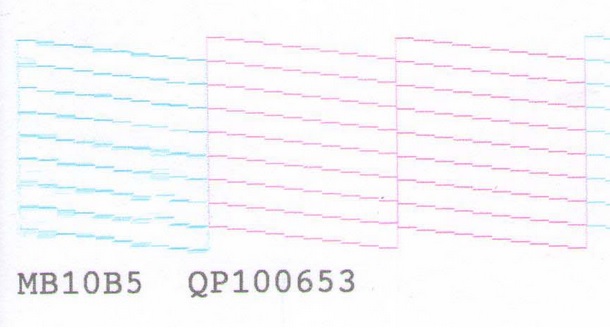

Если струя из дюзы выходит под углом к прямому направлению, то это явление называют косоструй. Для головок Epson косоструй — это типичное явление. На тесте он выглядит как неровная лесенка.

Обычные промывки для типа OCP RSL не помогают, тем более доморощенные MM (Мистер Мускул). Нужны специальные промывки.

Головка Epson пылит

Если головка пылит, то это не лечится. Потому что головка деградировала. Поможет только замена головки.

Проверка головки Epson

В статье обсуждаем, как проверить головку Epson на короткое замыкание. А также почему проверка печатающей головки важна при ремонте принтера Epson.

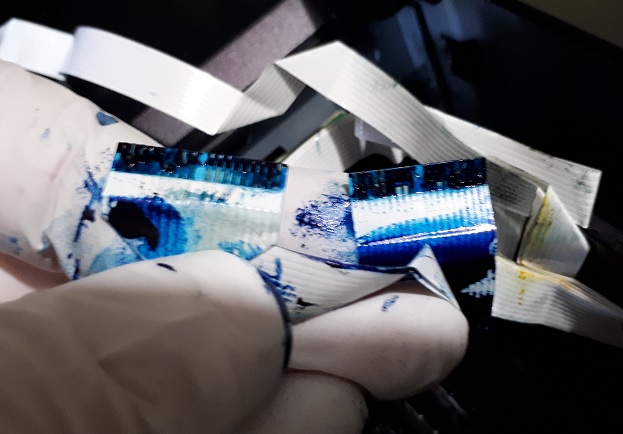

Часто после промывки головки Epson или после залития шлейфа печатающей головки принтера Epson принтер перестает включаться. При ремонте такой неисправности нужно восстановить контакты шлейфа головки, вычистить и просушить разъем шлейфа головки, отремонтировать или заменить основную плату управления.

Читайте также:  Контрольный кабель кввг для чего нужен

Если МФУ Epson не включается, то скорее всего сгорела основная плата управления (транзисторы, драйвер, предохранитель). Обычно плата горит из-за замыкания в печатающей головке. Если просто поменять плату, то, скорее всего, она опять сгорит.

Поэтому очень важно проверить головку Epson и как?

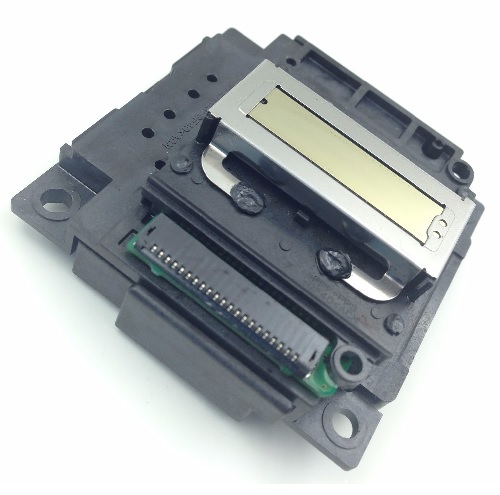

Покажем, как проверить головку FA04000/FA04010 на пригодность посте устранения короткого замыкания в шлейфе и чистки разъема головки. Эта головка одна из самых популярных и используется во многих домашних МФУ и принтерах Epson:

• Epson L110, L120, L130, L132, L210, L220, L222, L300, L310, L350, L355, L362, L365, L366, L455, L456, L550, L555, L565, L566
• WF-2010, WF-2510, WF-2520, WF-2530,WF-2540, WF-2630
• Epson XP-302, XP-303, XP-305, XP-306, XP-312, XP-313, XP-322, XP-323, XP-332, XP-405, XP-406, XP-413, XP-420, XP-423, XP-432

И эта самая популярная головка Epson, но именно она хуже всего защищена от попадания жидкости на контакты. Разъем полностью открыт и расположен ближе всего к печатающей поверхности и парковке. Если кто-то делает «бутерброд» для чистки головки, то рискует залить разъем. При протечке картриджей или СНПЧ чернила тоже попадают на этот разъем и выводят принтер из строя. Как в Epson умудрились сделать такую конструкцию одному богу известно. Но страдают все пользователи.

Разборка головки Epson FA04000

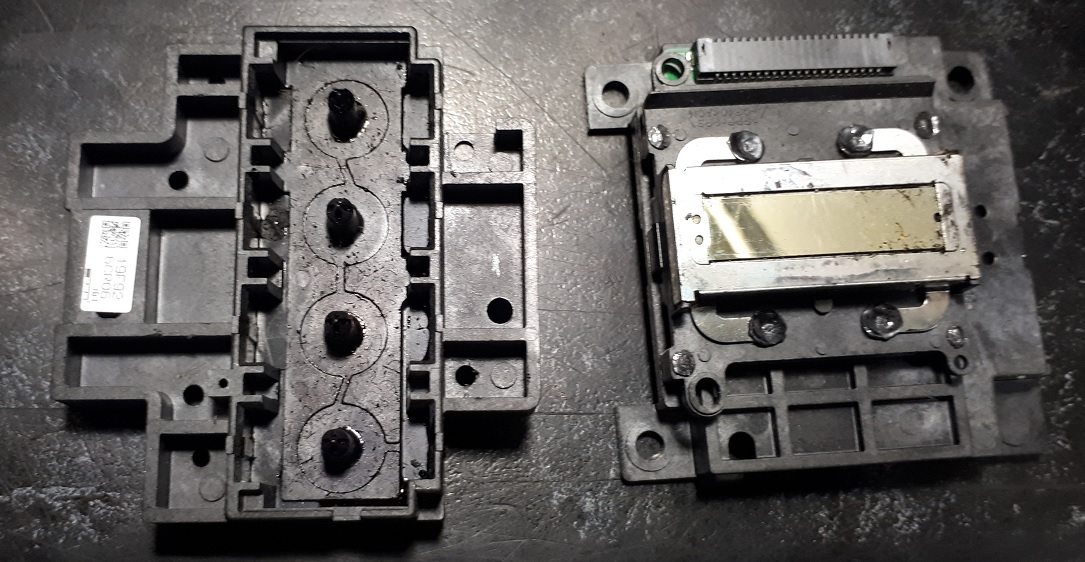

Разделяем ее на две части.

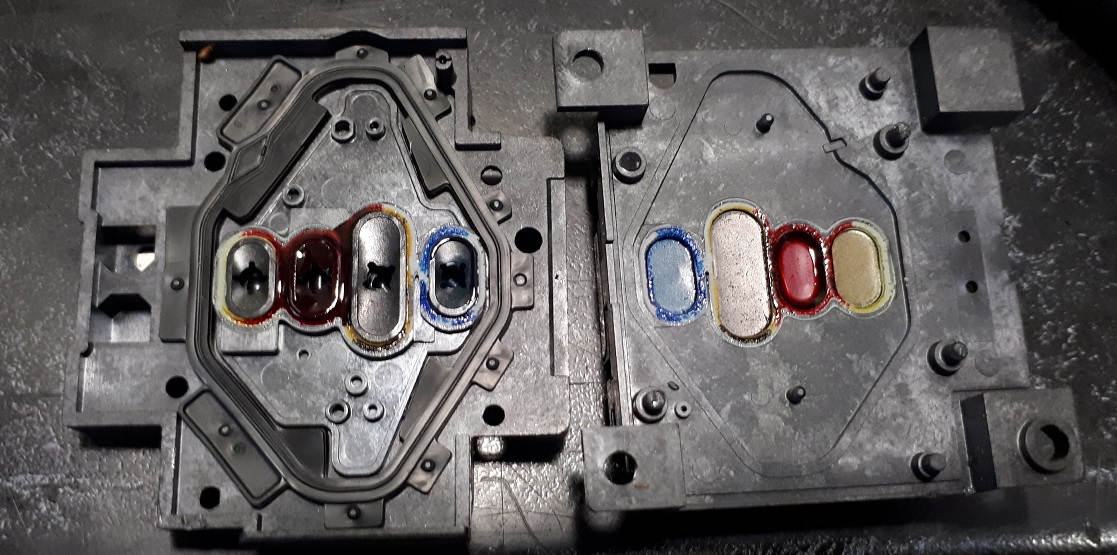

Слева находятся чернильные штуцеры, которые входят в картриджи или демпферы. Под ними в головке располагаются фильтры тонкой очистки чернил. Они представляют собой тонкие сетки. Очень часто закупорка происходит в этих фильтрах.

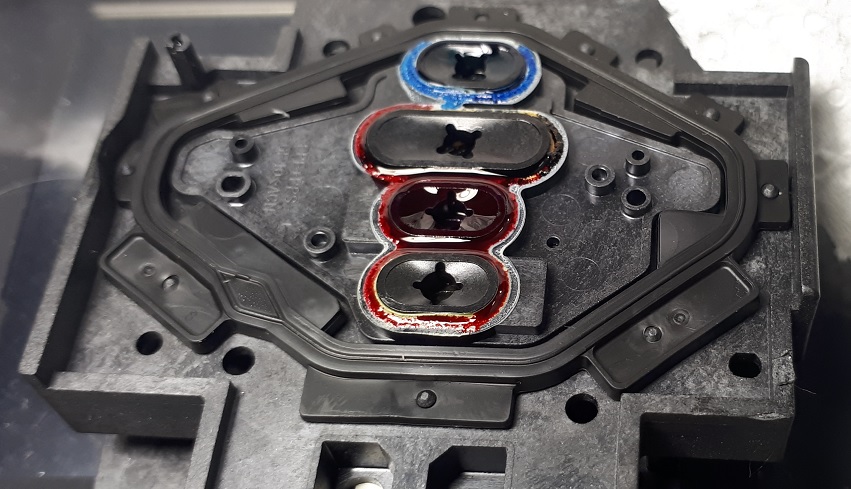

Штуцеры — это просто пластик. А вокруг уплотнительная резина.

Чернильные фильтры соединяются со штуцерами герметиком. Дальше снимаем фильтры. Под ними расположена плата с разъемом.

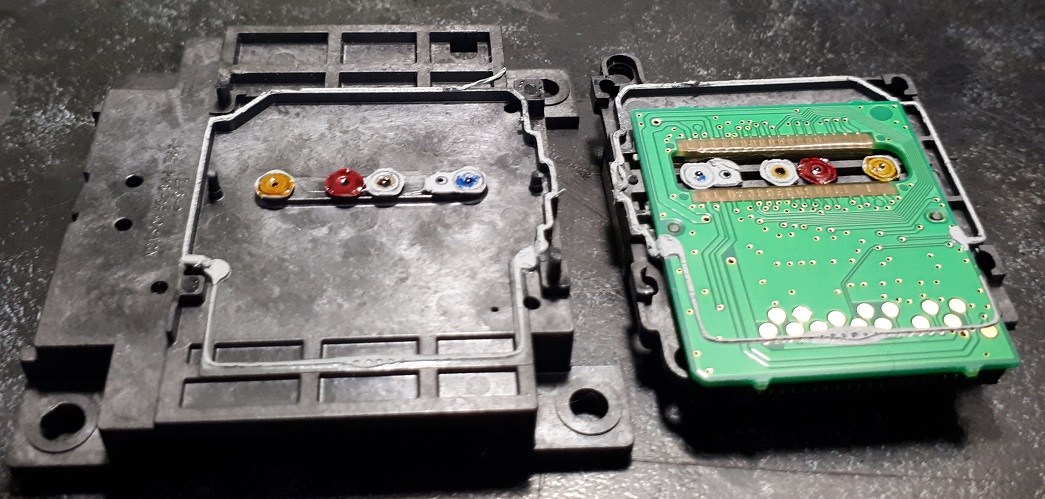

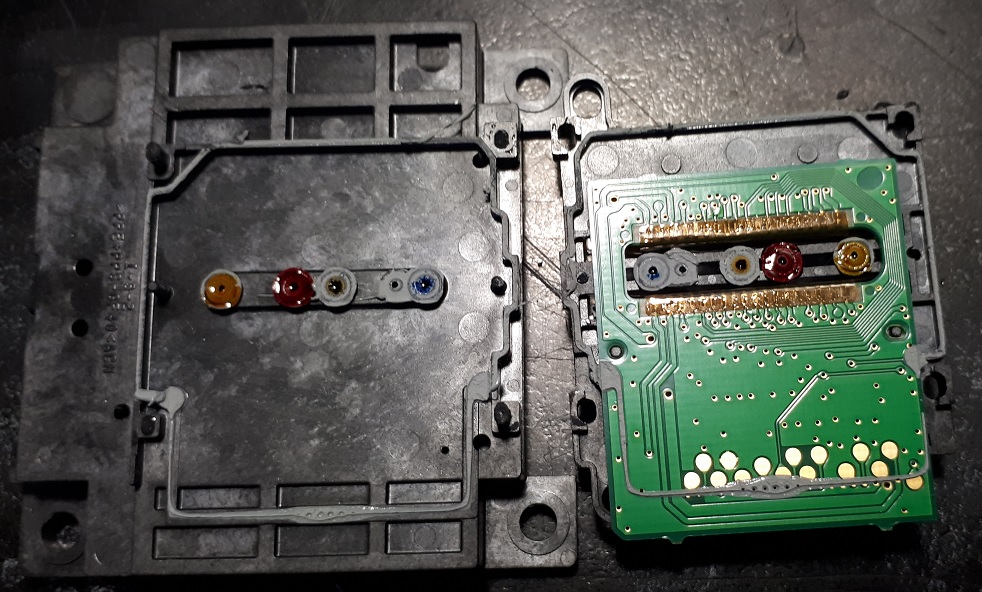

Через этот разъем головка подсоединяется к плате управления. Опять видим герметик на чернильных каналах. Плюч один дополнительный канал рядом с синим.По периметру расположен контур герметизации. Но видно, что не все контакты загерметизированы. Все-таки жидкость может попасть на незащищенные контакты.

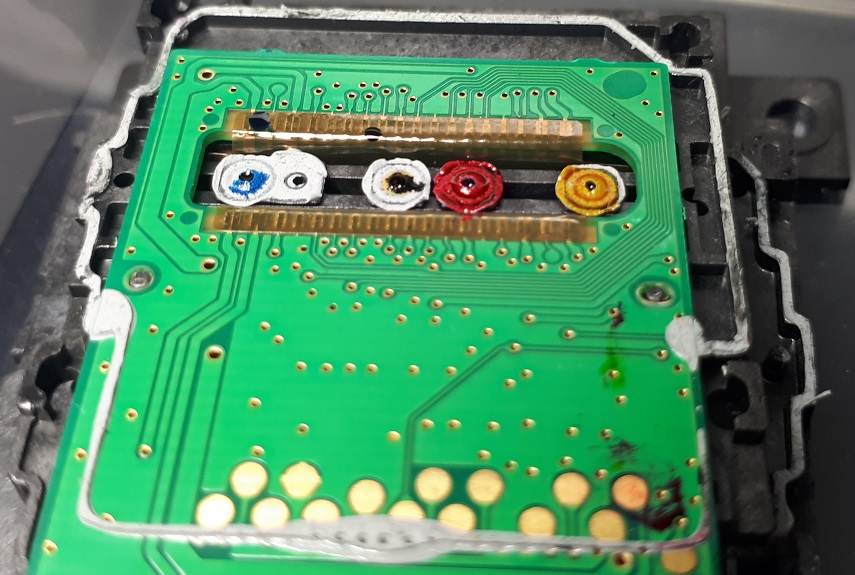

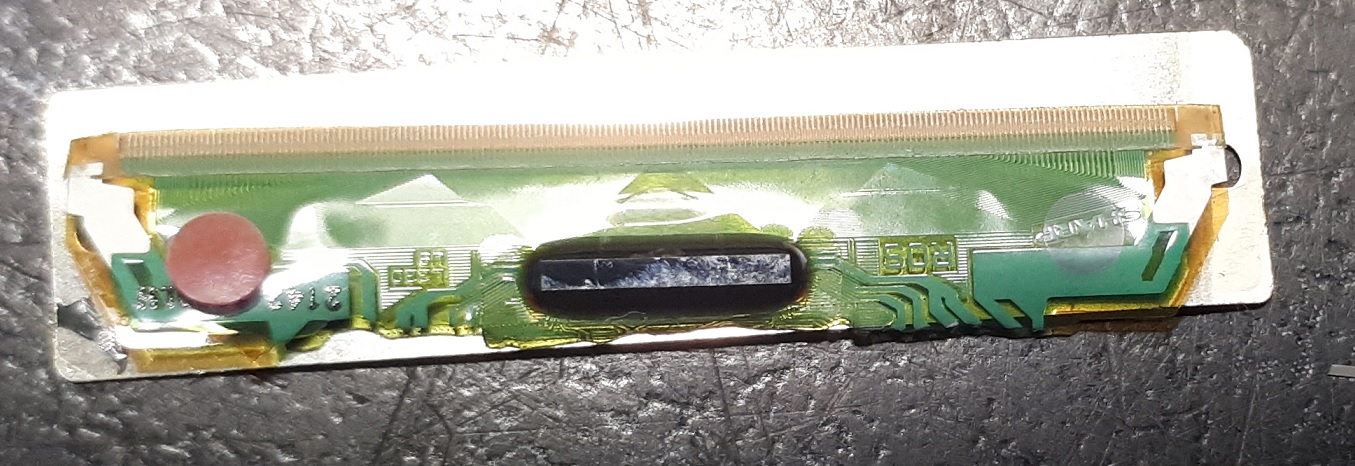

Плата соединяется с двумя шлейфами — черного цвета и цветных чернил, которые идут на пластины с пъезоэлементами.

Обрезаем шлейфы и снимаем плату. Вот как выглядит плата головки с другой стороны.

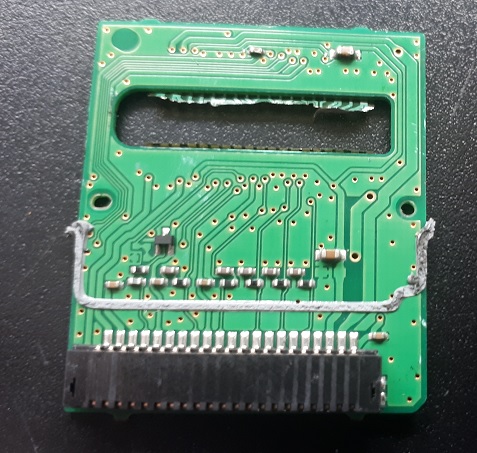

На плате расположены SMD элементы, в основном сопротивления и конденсаторы. Но есть и элемент с 3 контактами. Возможно транзистор, диод или сборка, например, регулятор напряжения. Кстати, после разъема есть не изолированные лаком точки, которые не видны. Потому что находятся под крышкой. Если на жидкость осталась на этих точках, возможно короткое замыкание, несмотря на сухой разъем.

По бокам видим 2 пластины. Вынимаем их.

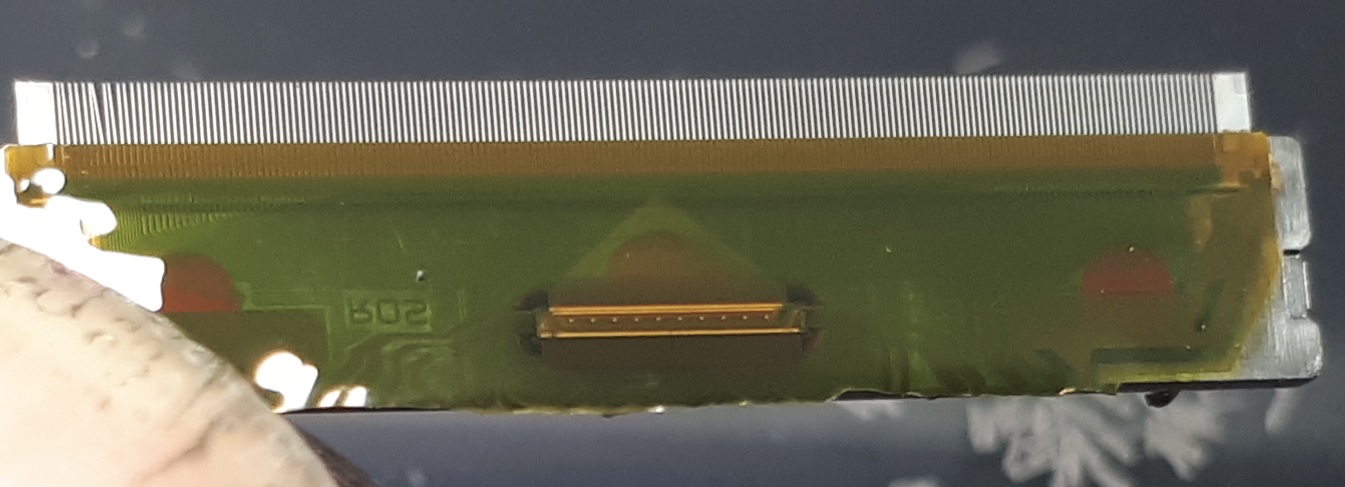

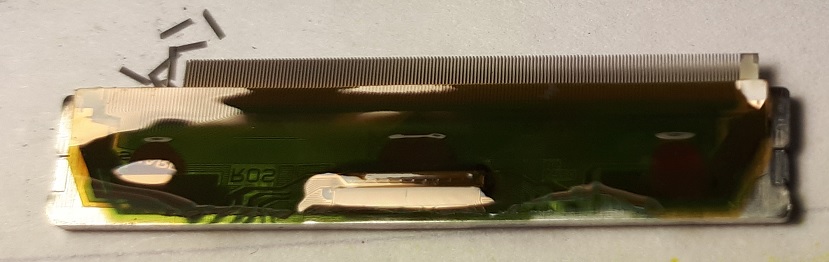

Сверху находится гребенка с пъезоэлементами. Каждый элемент соединен через шлейф с дорожкой от микросхемы. Второй контакт у всех элементов общий.

Еще одно фото пластины с пъезоэлементами.

Пъезоэлементы очень хрупкие. и быстро отлетают.

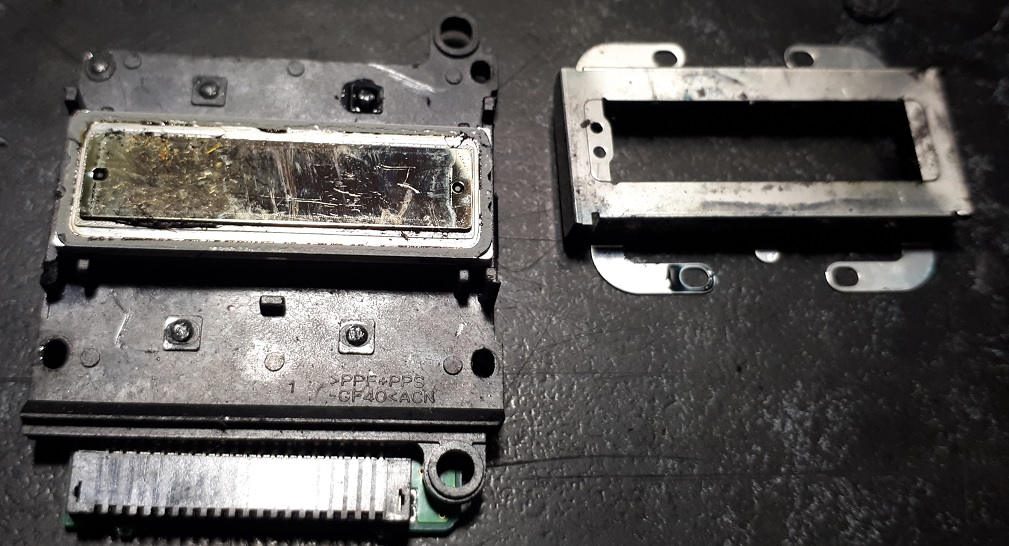

Разбираем дальше с другой стороны. Снимаем скобу.

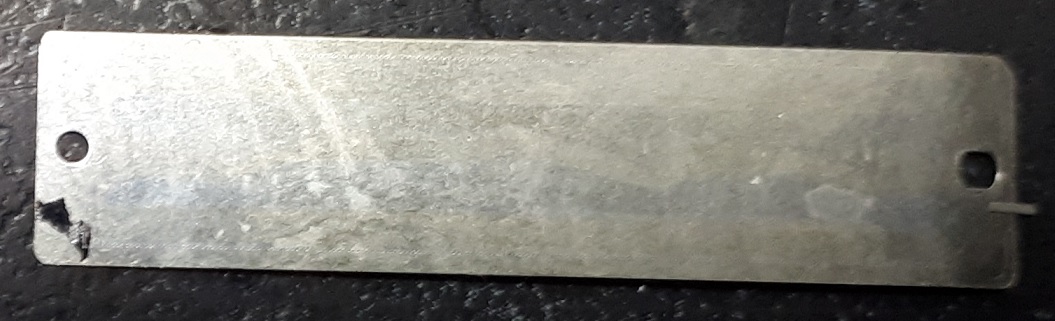

Затем железную пластину с мелкими отверстиями.

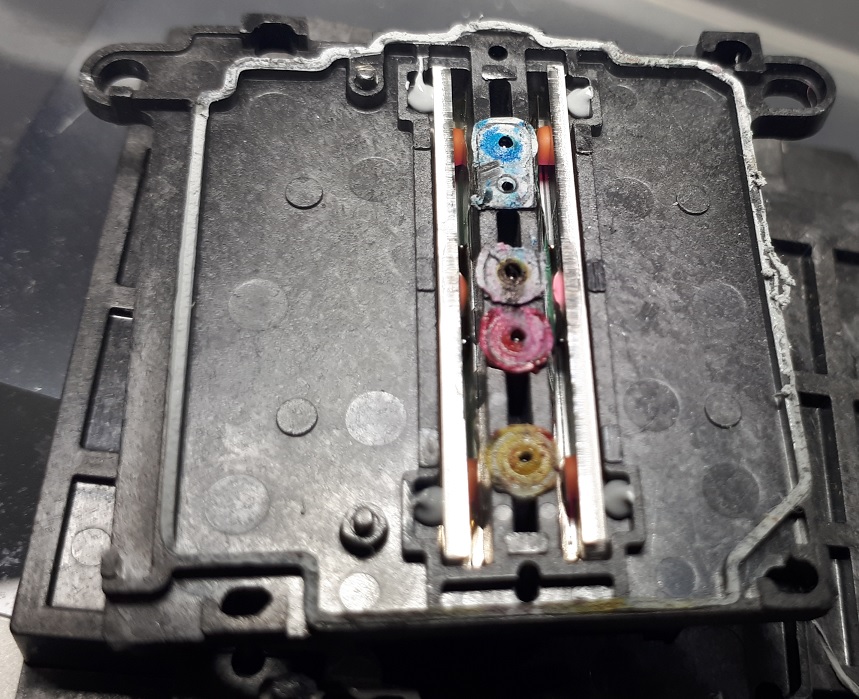

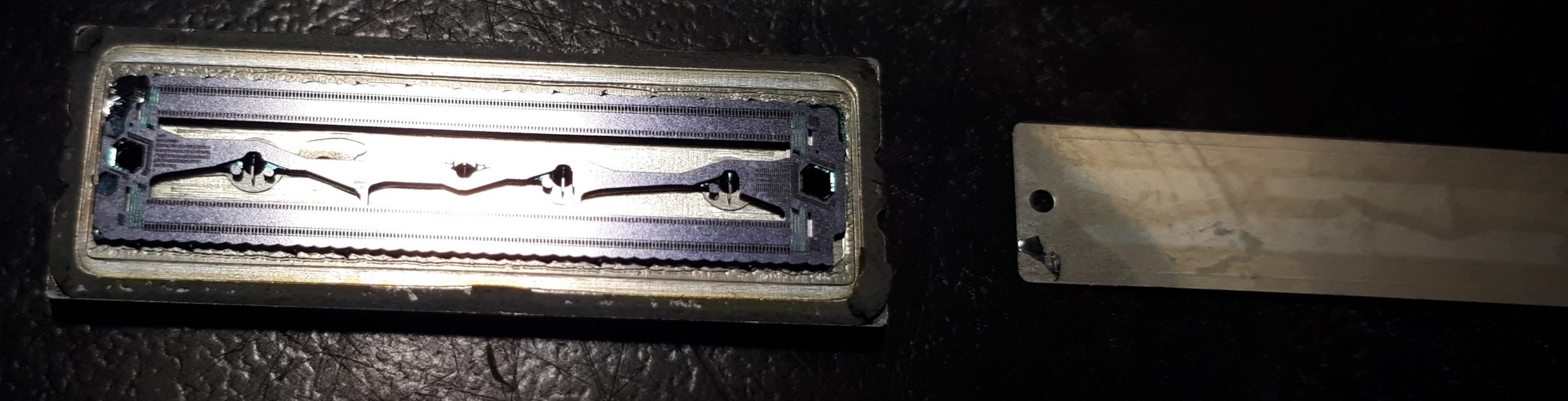

Под пластиной кремниевая пластина с чернильными каналами. Черные точки на кремниевой пластине — это выходы каналов. Кстати, сами каналы расположены с другой стороны пластины. Эти каналы очень маленькие.

Обзор печатающих головок

Головки Epson приобретают тысячи пользователей по всему миру. Несмотря на утверждение о том, что они являются «вечными», на самом деле они быстро изнашиваются, потому что должны постоянно очищаться. Но качество печати настолько отменное, что пользователи покупают все новые и новые, чтобы продолжить жизнь принтера. Наибольшей популярностью пользуются:

1. Печатающая головка Epson FA01000.

Головка используется с принтерами марок: Epson K100 / K105 / K200 / K205 / K305.

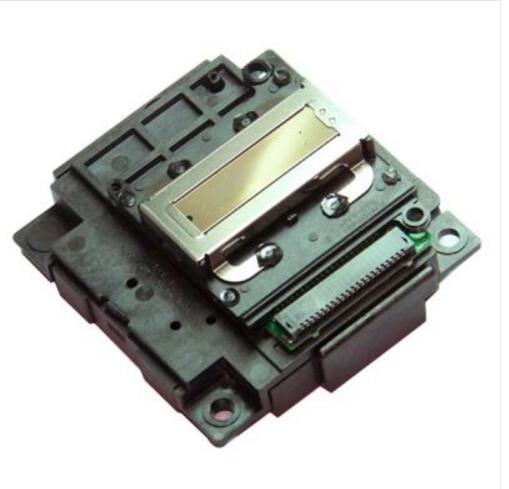

2. Epson XP-201.

Для использования с Epson ME-401 / ME-303, L111, 211, 301, 303, 351, 353, 358, 381, 551, 558, Epson XP-201, 305, 312, 315, 355, 402, 412, 415, WF-2510, 2520NF, 2530, 2540.

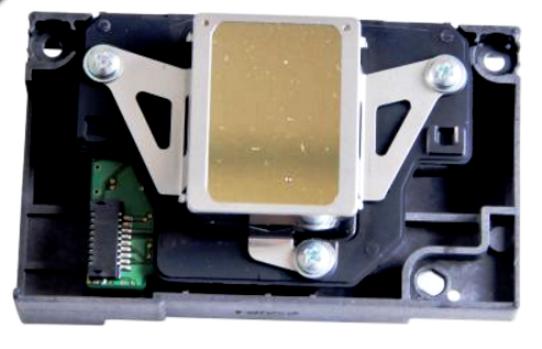

3. Epson F173050.

Предназначена для моделей: Epson Stylus Photo 1390. Epson Stylus Photo 1400, 1410, 1430, 1500. Epson Stylus Photo l1800.

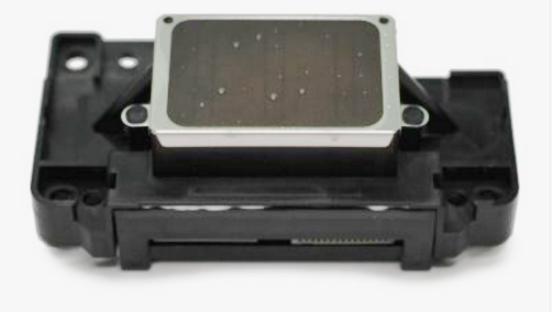

4. Печатающая головка Epson F151000 / F166000.

Предназначены для установки на принтерах «Эпсон» R200, R210, R220, R230, R300, R310, R320, R340, R350.

Печатающая головка Epson: обзор, характеристики, очистка

Каждый год принтеры Epson становятся более утонченными. Более высокое разрешение достигается за счет уменьшения размеров сопел, а более быстрая печать – за счет применения быстросохнущих чернил и длительных циклов очистки. Все это, как ни странно, увеличивает вероятность отказа принтера, так как способствует быстрейшему засыханию чернил, в результате чего печатающая головка принтера Epson не распечатывает текст. Как правило, производители делают все, чтобы предотвратить подобные негативные явления.

Промывка печатающей головки Epson

Предварительно нужно убедиться, что принтер выключен.

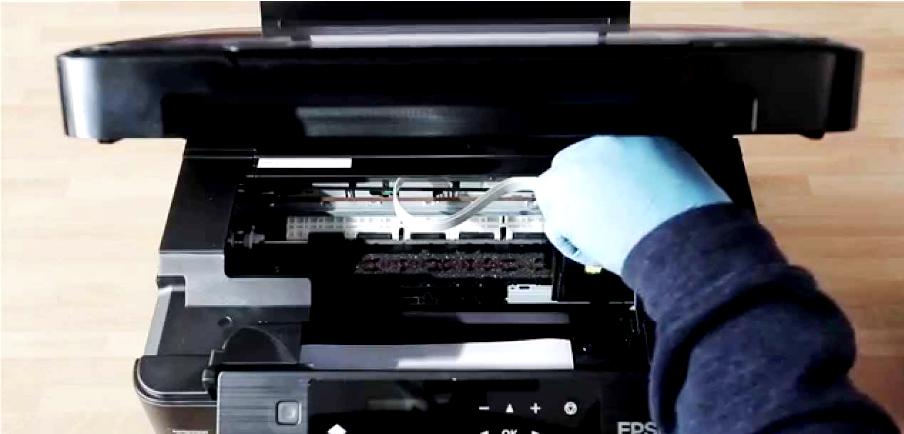

Переместить печатающее устройство в центр принтера. Открыть верхнюю часть устройства, чтобы можно было видеть узел печатающей головки / картриджа. Когда будет слышно, как она перемещается назад и вперед, вытащите вилку питания. Это оставит ее в разблокированном положении, чтобы можно было легко перемещать ее на каретке. Когда принтер выключится и рычаг опустится до упора, аккуратно нужно переместить печатающее устройство вправо. Оно продвинется только частично, и прозвучит щелчок. Это вторая блокировка. Теперь узел печатающей головки легко перемещается влево в направлении центра принтера. Когда она перемещена, можно увидеть губку, которая находится под ней. С помощью шприца или пипетки заполните губку. Используйте дистиллированную воду или средство Windex для очистки. Переместить печатающий узел назад, как можно дальше. Пусть принтер находится в этом положении не менее 15 минут, а лучше оставить его в таком положении на ночь. После чего распечатайте 6 или 8 страниц плотной печати или рисунки.

Как снять печатающую головку Epson?

Если после проведения нескольких очисток сопел тексты все еще не печатаются, в качестве конечного варианта нужно будет заменить головку на новую.

Подключите принтер и поднимите верхнюю крышку, снимите картридж. Отключите верхнюю крышку, снимите «заднюю пластину». Снять пластину на внешней стороне «чернильной каретки» и «боковую пластину». Освободить пластиковые разъемы. Снять два винта, которые удерживают головку. Отключить два кабеля, подведенные к головке. Поднять и снять печатающую головку.

Советы бывалых пользователей

Любители принтеров, несмотря на все сложности очистки, все равно с удовольствием используют «Эпсон» как самый качественный и надежный. На протяжении длительного времени эксплуатации они наработали достаточно опыта в борьбе с засорениями и с удовольствием делятся опытом предотвращения поломки сопел:

Неисправность печатающей головки Epson

Основные неисправности печатающей головки Epson:

• короткое замыкание в головке Epson (КЗ)
• нет любого цвета
• головка Epson не работают некоторые сопла
• смешивание цветов
• ошибка головки, перегрев

Замыкание в головке Epson

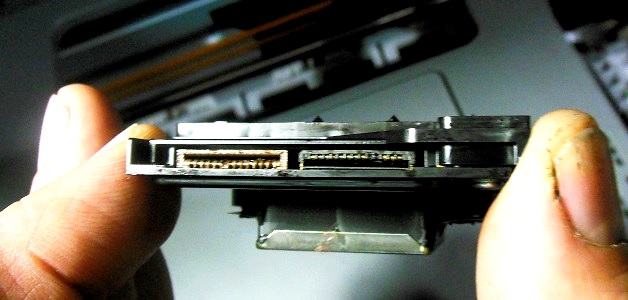

Самое плохое, что может произойти в печатающей головке Epson — это короткое замыкание. Есть несколько причин короткого замыкания. Во-первых, повреждение мембраны, которая отделяет электрическую часть от чернил. Напомним, что мембрана приклеена к кремниевой пластине. Она отделяет пъезоэлектрические стержни с высоковольтным напряжением от чернил

А также разгерметизация любого вертикального канала доставки чернил к соплам. Причем в любом месте, потому что

Разгерметизация может произойти из-за большого давления, которое прикладывали при чистке головки.

Читайте также:  Кабель межблочный audioquest big sur

Разрыв мембраны может произойти как из-за большого давления, так и из-за агрессивных жидкостей и чернил. Например, промывка для пигмента является очень агрессивной для мембраны. Поэтому ее использование нужно ограничивать по времени примерно 30 минут. А также не стоит использовать агрессивные чернила и промывки. Особенно неизвестных производителей.

КЗ в головке Эпсон может произойти при попадании жидкости в разъем подсоединения шлейфа.

При этом сгорают и шлейфы головки.

Обычно это происходит после чистки головки. Чистящая жидкость попадает не только на разъем, но и внутрь головки. Даже если не видно жидкости после прочистки. Потому что часть жидкости может остаться на открытых контактах платы.

Как снять печатающую головку Epson?

Если после проведения нескольких очисток сопел тексты все еще не печатаются, в качестве конечного варианта нужно будет заменить головку на новую.

Порядок действия:

Подключите принтер и поднимите верхнюю крышку, снимите картридж. Отключите верхнюю крышку, снимите «заднюю пластину». Снять пластину на внешней стороне «чернильной каретки» и «боковую пластину». Освободить пластиковые разъемы. Снять два винта, которые удерживают головку. Отключить два кабеля, подведенные к головке. Поднять и снять печатающую головку
