LPT-port: особенности и принципы работы

Параллельный порт компьютера

Одним из самых старых портов компьютера является LPT-порт или параллельный порт. И хотя LPT-порт сейчас можно увидеть далеко не на всякой материнской плате, тем не менее, читателям, возможно, интересно было бы узнать, что он из себя представляет.

Какие устройства могут подключаться к компьютеру?

Оптические приводы — другиеустройства

• CD-DVD ROM/RW. Оптический cd – dvd rom бывает внешним и внутренним.
• Floppy. Floppy, данное устройство подключается внутри системного блока к материнской плате.
• Звуковая карта
• Микрофон
• Тв тюнер
• Монитор
• Клавиатура
• Мышка

Для чего нужен параллельный порт на материнской плате?

Действительно, он разрабатывался именно для использования создания соединения между печатающим устройством и персональным компьютером. Параллельный порт Lpt — это уже довольно старая технология, но она используется до сих пор для подключения принтеров к компьютеру.

Виды реализаций LPT-порта

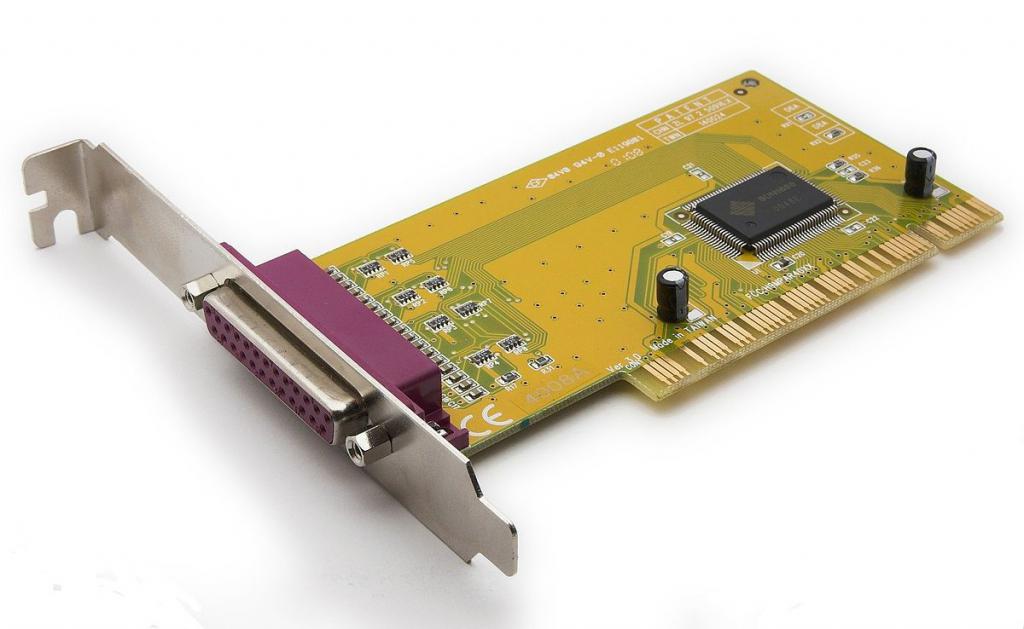

Раньше большинство производителей материнских плат размещали контроллеры LPT-port на своей продукции либо на задней панели платы. Был еще один вариант расположения. В некоторых случаях было удобно помещать контроллер на самой плате — коннекторе для подключения внешней LPT-port планки. Но с момента появления более скоростных интерфейсов для передачи данных материнских плат с распаянными LPT-портами становилось все меньше и меньше. Сейчас даже не у каждого производителя в ассортименте выпускаемой продукции имеются такие платы. И тогда на помощь приходят карты расширения, подключаемые к более современным интерфейсам:

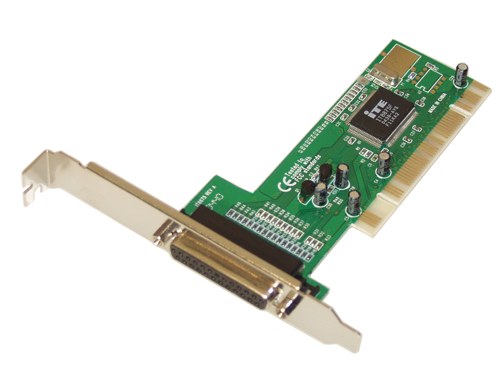

• PCI – LPT-port. Переходник между LPT-портом и более современным разъемом PCI.
• PCI2 — LPT-port (PCI-Ex. 2.0). Переходник между LPT-портом и разъемом PCI-Ex.2.0

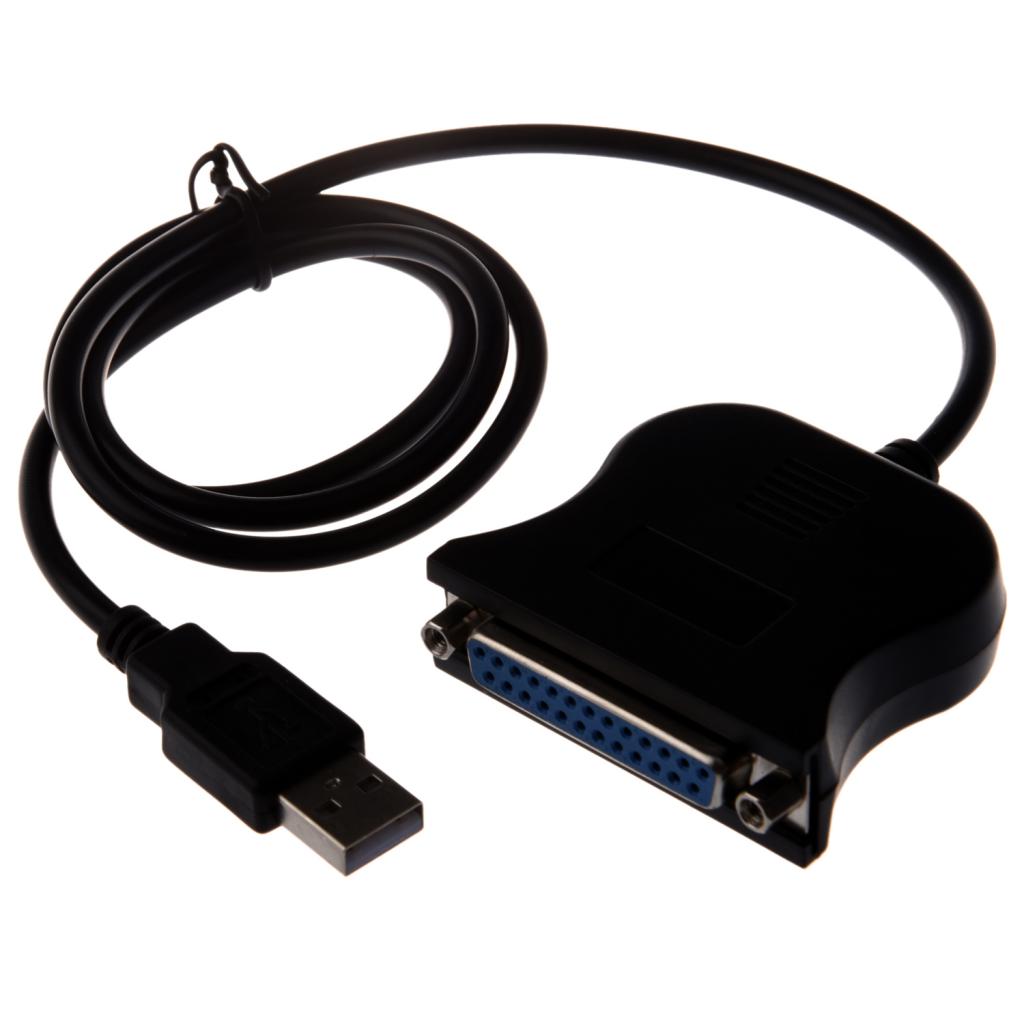

• USB – LPT-port. Переходник между LTP-портом и современной версией широко используемого USB-разъема.

Что подключают к компьютеру через порт LPT?

Параллельный порт Lpt — это уже довольно старая технология, но она используется до сих пор для подключения принтеров к компьютеру. На новых современных материнских платах такой разъем можно уже не встретить.

Что подключается в параллельный порт?

Паралле́льный порт — тип интерфейса, разработанный для компьютеров (персональных и других) для подключения различных периферийных устройств. В вычислительной технике параллельный порт является физической реализацией принципа параллельного соединения. Он также известен как принтерный порт или порт Centronics.

Как настроить USB порт для принтера?

Щелкните правой кнопкой мыши принтер USB и выберите Свойства. На вкладке «Порты» выберите Добавить порт. В окне «Порты принтера» выберите параметр Стандартный порт TCP/IP и нажмите кнопку Новый порт. Откроется окно мастера добавления стандартного порта TCP/IP.

Как создать виртуальный порт принтера?

Щелкните правой кнопкой мыши принтер USB и выберите Свойства. На вкладке «Порты» выберите Добавить порт. В окне «Порты принтера» выберите параметр Стандартный порт TCP/IP и нажмите кнопку Новый порт. Откроется окно мастера добавления стандартного порта TCP/IP.

Как правильно выбрать порт для принтера?

Как узнать, к какому порту подключен принтер Сделать это очень просто. Через [ПУСК] попадаете в [Панель управления]. Далее ищете раздел [Оборудование и звук] и в подразделе [Устройства и принтеры] находите нужный аппарат. Кликаете правой кнопкой мыши, заходите в [Свойства] и переходите во вкладку [Порты].

Современное применение LPT-порта

Из-за способности параллельной передачи данных такого порта, в 70-х — 80-х годах он зарекомендовал себя одним из самых быстроработающих интерфейсов компьютера. Поэтому он использовался даже для соединения 2-х компьютеров между собой. Но эта же особенность накладывает и ограничение на максимальную длину кабеля из-за возникающих помех в соседних проводниках. Длина не может превышать 5 м, иначе искажения сигналов превышают допустимые для корректного распознавания данных.

C появлением более скоростных интерфейсов актуальность LPT-порта сошла на нет. Второе дыхание ему придали радиолюбители, которые используют его для управления собранными схемами (освещение в доме, светомузыка и другие устройства).



Как узнать какие разъемы есть на компьютере?

Универсальные портыкомпьютера

• Последовательный порт Один из самых старых универсальных портов, разработанный еще в начале эволюции компьютеров.
• Параллельный порт
• Универсальный USB порт компьютера
• Разъем видеокарты VGA.
• Разъем видеокарты DVI.
• Разъем видеокарты HDMI.
• Разъем видеокарты DisplayPort.

Особенности работы

Параллельная связь позволяет относительно быстро передавать данные. Когда порты Lpt стали популярными, они были самыми быстрыми интерфейсами. В некоторых аспектах принцип работы процесса аналогичен работе шины самого компьютера. Однако есть один существенный недостаток – максимальная длина кабеля, используемого для передачи данных, не должна превышать 5 метров. В противном случае могут возникнуть значительные помехи и потеря данных.

Еще одной особенностью является то, что можно использовать только десять линий. Восемь из них участвуют в передаче информации. Восемь битов данных сдвигаются одновременно, что превращает их в 1 байт. Еще две линии отвечают за сообщения о состоянии устройства. Их может быть два – готовый и занятый. Все остальные каналы используются технологией Centronics для своих целей.

История

Прежде всего, разберемся с названием порта. Возможно, далеко не все знают, что обозначает аббревиатура LPT. На самом деле, LPT – это сокращение от словосочетания Line Print Terminal (построчный принтерный терминал). Таким образом, становится понятным, что LPT-порт предназначался, прежде всего, для подключения принтеров. Именно поэтому порт LPT имеет и еще одно название – порт принтера. Хотя теоретически могут подключаться к LPT и другие устройства.

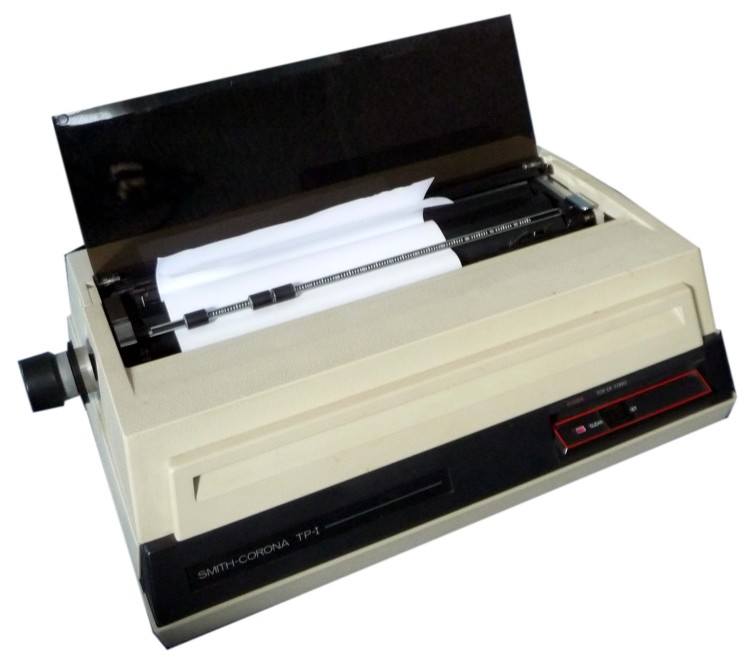

LPT-порт имеет давнюю историю. Он был разработан фирмой Centronics (поэтому данный порт часто называют также портом Centronics), производившей матричные принтеры еще до начала эпохи персоналок, в начале 1970-х. А в начале 1980-х LPT-порт стал использоваться фирмой IBM в своих компьютерах и на какое-то время стал стандартным портом для подключения высокоскоростных (на то время) устройств.

Интерфейс LPT существовал в нескольких редакциях. В оригинальной версии LPT-порт был однонаправленным, то есть мог передавать данные лишь в одном направлении – к периферийному устройству. Разумеется, такая ситуация не устраивала пользователей, поскольку существовали принтеры, которые требовали передачи данных в обоих направлениях. Поэтому впоследствии интерфейс LPT несколько раз был усовершенствован, пока не был разработан его международный стандарт IEEE 1284. В соответствии с этим стандартом интерфейс параллельного порта поддерживал несколько режимов работы и был также совместим со старыми стандартами. Кроме того, интерфейс в своей конечной редакции поддерживал относительно высокие скорости передачи данных – до 5 Мб/с.

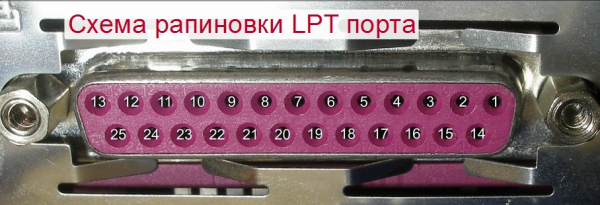

Схема распиновки

Обозначение сигналов:

1 – Сигнал готовности.

2 – 9 – Передача восьми битов данных.

10 – Подтверждение от устройства.

11 – Занято.

12 – Нет бумаги.

13 – Принтер работает.

14 – Автоматическая подача.

15 – Ошибка.

16 – запуск машины.

17 – выбор.

18-25 – земля.

Появление LPT-порта

Изначально LPT-port (его еще называют параллельный порт) разрабатывался только для подключения к ПК принтеров, это отражено даже в его названии – Line Printer Terminal, построчный принтерный терминал. Но в дальнейшем этот интерфейс стал применяться и для подключения других устройств: сканеров, дисководов и даже компьютеров между собой.

LPT-port был разработан компанией Centronics, занимавшейся в 70-х годах прошлого века производством матричных принтеров. Но уже через 10 лет его стала использовать фирма IBM для подключения своих скоростных устройств. Дело дошло до того, что было несколько вариантов данного интерфейса от разных производителей периферии.

В первоначальной версии этот порт был однонаправленным, то есть мог передавать данные только в одном направлении: от компьютера к периферийному устройству. Но это ограничение вскоре перестало устраивать пользователей, так как на рынок массово начали выходить устройства с возможностью передачи данных в обоих направлениях. Для этого различные производители предлагали свои усовершенствования – двунаправленный, ECP, EPP и другие. Пока в 1994 году не был принят международный стандарт IEEE 1284.

Режимы работы LPT-порта

Существует несколько режимов работы LPT-порта, которые позволяет использовать стандарт IEEE 1284:

• SPP (Standard Parallel Port) — представляет собой однонаправленный порт, который отлично совмещается в работе с интерфейсом Centronics.
• NibbleMode — использование этого порта является возможностью организации двунаправленного обмена данными в режиме SPP, при помощи использования управляющих линий (4 бит) для передачи данных от периферийного устройства к контроллеру.
• Byte Mode— режим для двустороннего обмена данными, который используется довольно редко. Его применяли в некоторых старых контроллерах до принятия стандарта IEEE 1284.
• EPP (Enhanced Parallel Port) — над разработкой этого порта работали сразу несколько известных компаний: Intel, Xircom и Zenith Data Systems. По своей работе это двунаправленный порт, который передает данные со скоростью до 2 Мбайт/сек.
• ЕСР (Extended Capabilities Port) — этот вариант порта появился в результате работы двух компаний: HP и Microsoft. У него появились уже дополнительные возможности, например, возможность аппаратного сжатия данных, присутствие буфера и способность работать в режиме DMA. Также поддерживает работу двунаправленного обмена данными (симметричного), скорость которого может быть до 2,5 Мбайт/с.

Какие разъемы есть?

• Mini-jack (3,5 мм)
• Ethernet (RJ-45)
• HDMI.
• DisplayPort / Mini DisplayPort.
• DVI.
• MicroSD.
• Адаптер SD.
• USB / USB Type-A.

Принцип действия

Интерфейс Lpt не зря называется параллельным интерфейсом. Физически он состоит из нескольких проводников, в которых информация циркулирует одновременно и параллельно друг другу. Это главная особенность и отличие Lpt от последовательного COM-кабеля. Разъем Lpt содержит восемь маленьких проводов для передачи данных и несколько линий для сигналов управления.

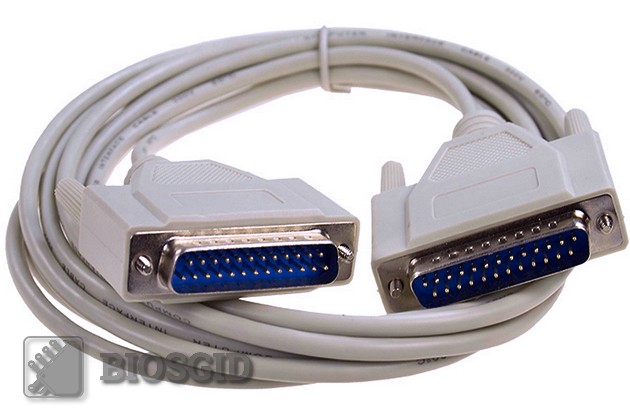

Такая структура позволяет соединить два персональных компьютера в одной сети. Все, что необходимо, – это порт и специальный кабель Interlink. В те времена, когда сетевые карты были редкостью, этот тип сети был весьма популярен. Однако он требовал настройки BIOS (режим параллельного порта), что создавало дополнительные неудобства.

Как установить соединение двух компьютеров через параллельные порты?

Открытиесоединения через параллельный порт

1. Выключите обе машины, соедините их параллельным кабелем и снова включите их.
2. Запустите Total Commander на обеих машинах. …
3. На обеих машинах выберите «Сеть – Установить соединение через LPT-порт».
4. Одна машина будет работать как сервер, другая — как клиент.

Настройка LPT-порта

Настройка LPT-порта происходит в два этапа: предварительная настройка аппаратных средств порта и текущее переключение режимов порта прикладным ПО.

Способ и возможности настройки LPT-порта зависят от его местоположения и вида исполнения. Порты, расположенные на картах расширения, обычно конфигурируются через перемычки на самих платах, а порты, размещенные напрямую на материнской плате компьютера, — через настройки BIOS.

Выборы режимов напрямую или через BIOS сами по себе не приводят к повышению скорости обмена данными между ПК и периферией, а служат для возможности выбора драйвером оптимального режима работы. Но драйверы современных устройств сами автоматически выставляют наиболее эффективные режимы работы параллельного порта, поэтому ручная настройка в большинстве случаев уже не требуется.

Какой порт выбрать для сетевого принтера?

Как узнать, к какому порту подключен принтер Сделать это очень просто. Через [ПУСК] попадаете в [Панель управления]. Далее ищете раздел [Оборудование и звук] и в подразделе [Устройства и принтеры] находите нужный аппарат. Кликаете правой кнопкой мыши, заходите в [Свойства] и переходите во вкладку [Порты].

Принцип работы параллельного порта

Порт LPT называется параллельным потому, что в подключаемом к нему кабеле данные передаются параллельно, то есть, одновременно по нескольким проводникам. Этим свойством параллельный порт отличается от другого порта компьютера –последовательного порта COM.

Проводников, передающих сами данные, в кабеле Centronics насчитывается 8. Кроме того, в кабеле присутствует несколько линий, по которым передаются управляющие сигналы.

Хотя параллельный порт большей частью используется для подключения принтеров, тем не менее, существовали и другие его применения. Во-первых, при помощи порта LPT можно напрямую соединить два компьютера – посредством специального кабеля Interlink. До широкого распространения сетевых карт Ethernet подобное соединение, хоть и не обеспечивавшее пользователю большую скорость передачи данных, зачастую было, тем не менее, единственным способом связать два компьютера. Существуют также электронные ключи, предназначенные для подключения к порту LPT.

Как и в случае многих других устройств на материнской плате, режимы работы параллельного порта часто можно настроить через BIOS Setup. Как правило, для этого используются такие опции BIOS, как Parallel Port, Parallel Port IRQ, Parallel Port DMA и т.п.

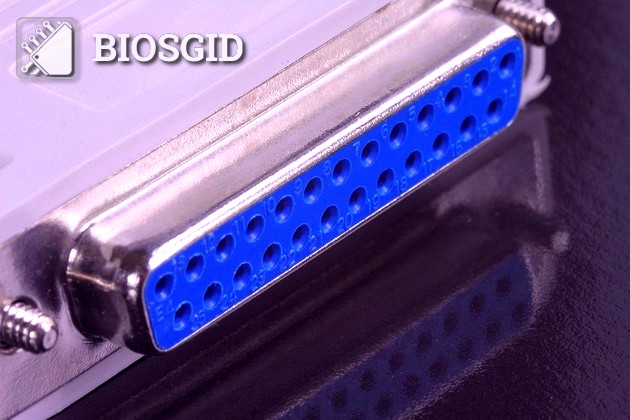

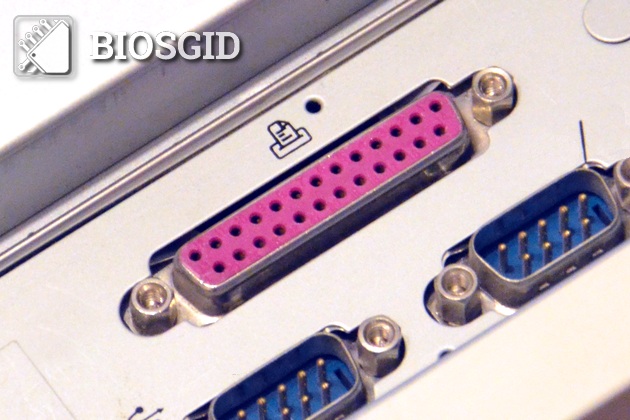

Разъем параллельного порта на материнской плате и кабель Centronics

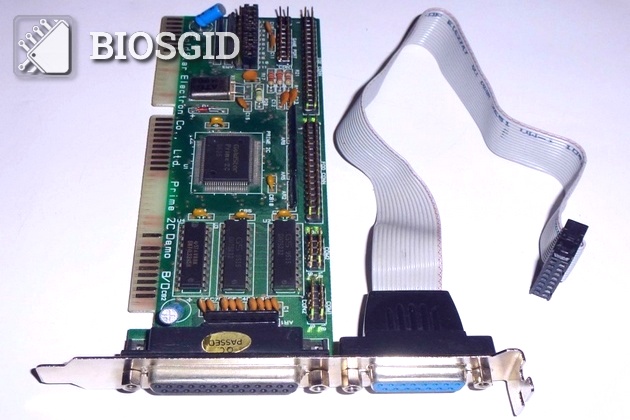

Разъем порта LPT обычно располагается непосредственно материнской плате, хотя до середины 1990-x гг. он обычно присутствовал на вставляемой в слот расширения так называемой мультикарте, на которой были также расположены другие порты компьютера. Выход порта представляет собой 25-контактный разъем типа «розетка», который называется разъемом DB25.

Для подключения к принтеру используется специальный кабель ­­– кабель Centronics. Один конец (вилка) кабеля Centronics подключается к порту, другой (также вилка) – к специальному разъему принтера. Последний разъем имеет 36 контактов. Следовательно, особенностью кабеля Centronics является то, что он имеет разные разъемы с обеих сторон.

Хотя часто разъем кабеля для материнской платы называется разъемом Centronics, тем не менее, строго говоря, разъемом Centronics называется лишь 36-контактный разъем для подключения к принтеру, а не к материнской плате. Разъем кабеля для подключения к порту называется разъемом Amphenolstacker, от названия разработавшей его американской фирмы Amphenol, производящей разъемы.
