Как заправить картридж HP 123 в домашних условиях самостоятельно

Необходимость заправки

Заправлять надо:

• когда на листах начали появляться белые полосы при печати принтера (пропуски);
• печать становится бледной, размытой;
• другие ситуации, когда на листе плохо видно информацию.

Важно не допускать, чтобы чернила закончились полностью. При нулевом уровне краски и запуске принтера в работу возможен перегрев печатающей головки и образования лишнего воздушного пространства.

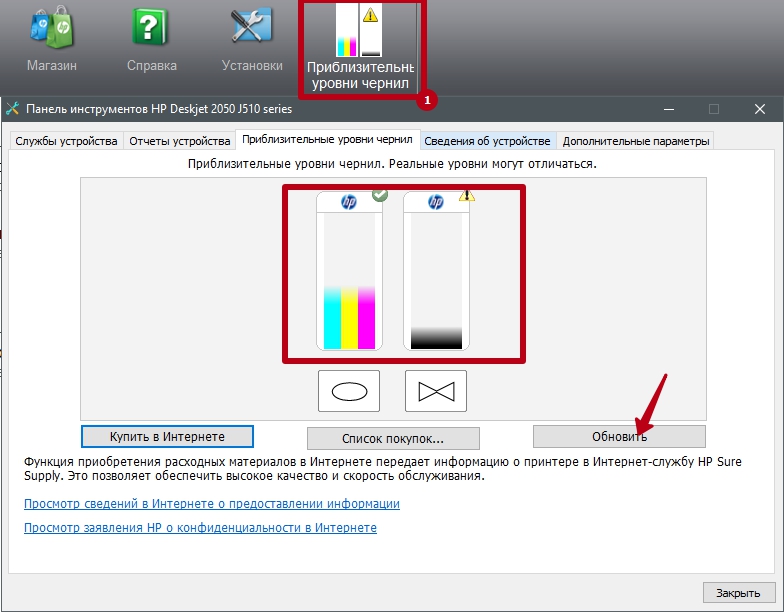

Чтобы вовремя наполнить картридж новыми чернилами, в программном обеспечении (драйвере) предусмотрен инструмент для слежения за уровнем чернил, как для цветного, так и для ч/б картриджа. При первых же признаках израсходования емкости запускайте проверку.

Какие чернила использовать

HP 123 используется в большом перечне бюджетных принтеров американской компании. Среди самых популярных моделей 2130, 1110, 2132, 2134, 3630, 3830, 3832, 3833, 3834. Сама техника недорога изначально, но замена картриджей легко может «стать» в стоимость половины цены аппарата. Только тогда пользователь начинает понимать на какую удочку попал. Ресурс банок с краской совсем минимальный и составляет порядка 100–120 листов. Благо цветной и черный HP 123 перезаправляемые.

При покупке набора чернил обратите внимание на их производителя. На рынке много подделок китайского производства, а потому будьте осторожны. Выбирайте товар проверенных временем брендов. Например, Ink Mate или RDM HP Серия H1W. Цветной и черный картридж для HP 2130 имеют один номер «123», но разные коды. Для черного код «F6V17AE», а трехцветного — «F6V16AE».

Что еще нужно:

1. Салфетки простые белые бумажные.
2. Четыре шприца «десятки» с иголками.
3. Шило или сверло небольшого диаметра.
4. Промывочная жидкость для струйных устройств печати или Мистер Мускул, но именно зеленого цвета.

Существует также такое понятие как «заправочный набор» куда входит четыре банки с краской и весь нужный инструмент для заправки.

Какие чернила заливать в HP 123

Главное правило – приобретать только качественные краски, о чем может говорить известность производителя. Из всего перечня можно рекомендовать расходники фирм Ink Mate (около 650 рублей за 100 мл) и RDM HO серии H1W.

Так как принтер HP 2130 цветной, то внутри установлены два картриджа. Один отвечает за черно-белую печать, второй за цветную. В последнем емкость разделена на три отсека с таким же количеством отверстий на корпусе для заправки внутрь картриджа. В каждый отсек заливается определенный цвет (об этом ниже).

Заправка картриджей HP 123

Если принтер начал пропускать части рисунка или фотографии на листе, то это может «говорить» о ненадлежащем уровне краски. Не стоит допускать ситуаций, когда чернил вовсе не будет в чернильницах. Это грозит «завоздушиванием» проходов и перегревом печатающей головки, что влечет за собой ее полный выход из строя.

Проводя заправку четко выполняйте все действия по инструкции. Это позволит выполнить все правильно и не испортить ни картридж, ни само устройство.

Инструкция по заправке:

1. На столе или любой другой ровной поверхности разложите обычную салфетку.
2. Положите картридж вниз печатающей головкой, а стороной с наклейкой к себе «лицом».
3. В каждый шприц наберите краску разного цвета. Черной примерно 8-10 мл, а цветной по 3-4 мл каждого цвета в разные шприцы. Отложите их в сторону.

Когда после пополнения запаса чернил, принтер все равно не хочет работать, то следует обратить внимание на работу индикаторов на корпусе или уведомления на мониторе компьютера от программы драйвера устройства. Если устройство уведомляет, что «не видит» расходники, то попробуйте еще раз прочистить контакты. Если и это не помогает, то покупка нового HP 123 необратима.

Что нужно для заправки

Кроме чернил, потребуются:

• обычные салфетки (желательно безворсовые) или чистая ветошь:
• 4 шприца объемом 10 мл каждый (1 шприц под черные чернила, остальные 3 – под каждый цвет в цветной картридж);
• специальная промывочная жидкость, купленная в магазине, или чистящее средство «Мистер Мускул» (зеленого цвета);
• сверло или шило для увеличения отверстия в чернильнице.

Заправка картриджа HP 123

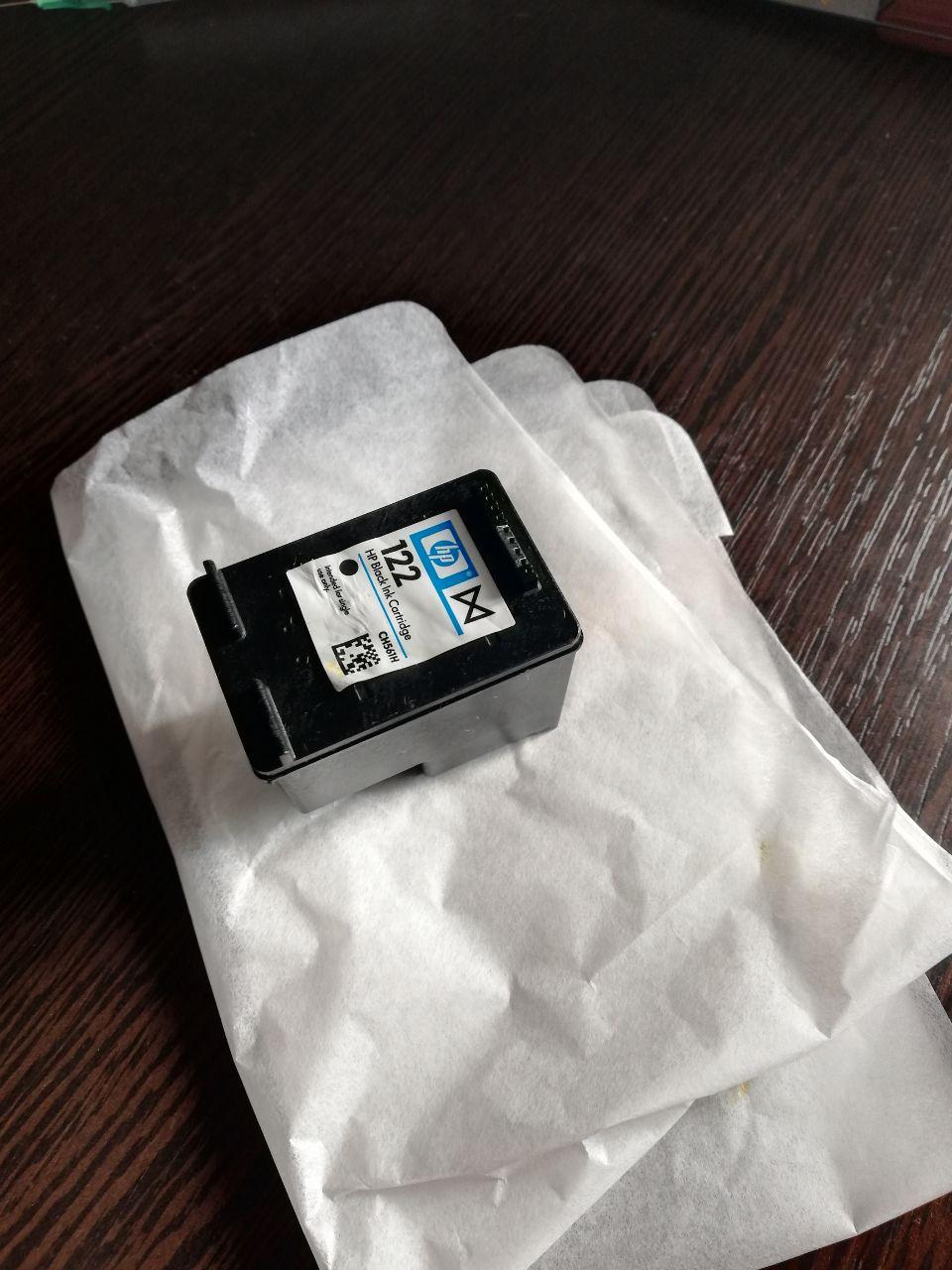

Ниже на фото показаны картриджи HP 122. Технология заправки от этого не меняется!

1. Наберите чернила в шприцы. Черной краски наберите примерно 8-10 мл, для цветных отсеков наберите по 3-4 мл в отдельные шприцы. Отложите шприцы в сторону. Не допускается образование пены или попадание воздуха в полость шприца!

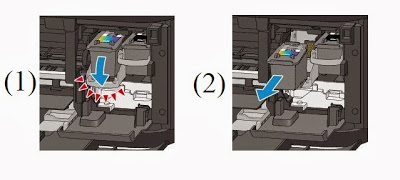

2. Достаньте картридж из каретки. Откройте крышку, отодвиньте каретку в центральное положение. Аккуратно нажмите на верхнюю часть емкости до щелчка. В этот момент чернильница изменит положение и можно будет сделать полное извлечение, потянув на себя.

3. На стол положите сложенную в несколько слоев салфетку, бумажное полотенце или тряпку, чтобы чернила с головки не замазали рабочее место. Картридж разместите так, чтобы наклейка была сверху, а сопла (дюзы) упирались в салфетку.

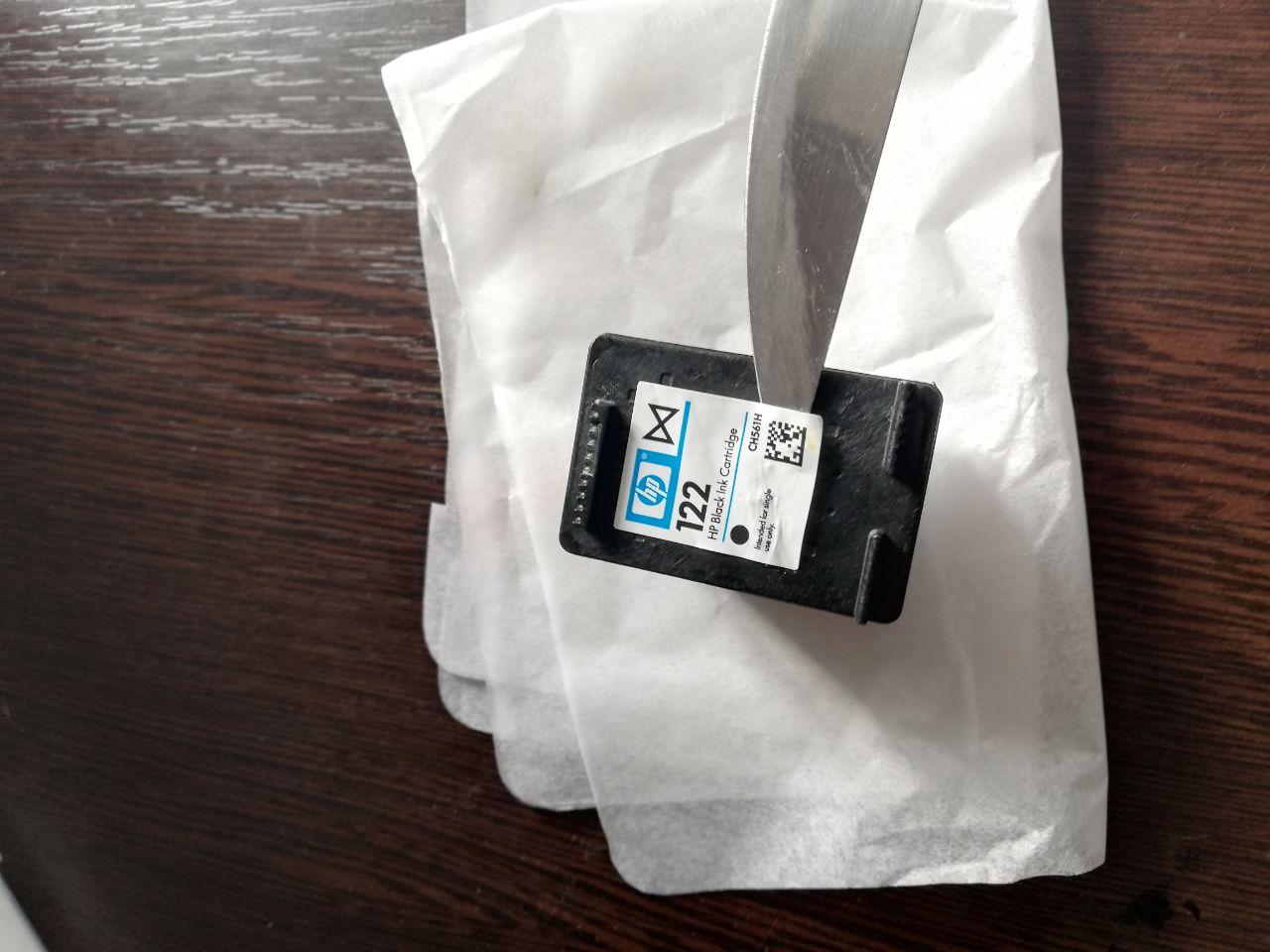

4. Острым предметом (обычным или канцелярским ножом) аккуратно уберите этикетку с верхней части. Можно полностью не убирать (если не мешают), так как в конце заправки отверстия надо будет заново спрятать под наклейкой.

5. Смотрите на картинку ниже (расположение цветов) и вставьте иглу шприца на глубину 2-3 см в соответствующие отверстия. В черном картридже отверстие всего одно. В цветном же отверстий 5, одно на красный цвет и по два на желтый/синий. Отверстие довольно большое и проникновение иглы не должно быть затруднительно. Если отверстие слишком маленькое, расширьте аккуратно шилом или тонким сверлом.

6.
7. Начните заполнять емкость, аккуратно и не спеша надавливая на поршень шприца.

8. Когда емкость переполнится и чернила начнут выступать поверх отверстий, прекратите процедуру. Лишние чернила откачайте в шприц обратно на 1 мл, а поверхность корпуса хорошо протрите салфеткой, чтобы не было никаких следов/грязи. Особенно уделите внимание контактам, если на них есть чернила, то принтер может не увидеть картридж после заправки.

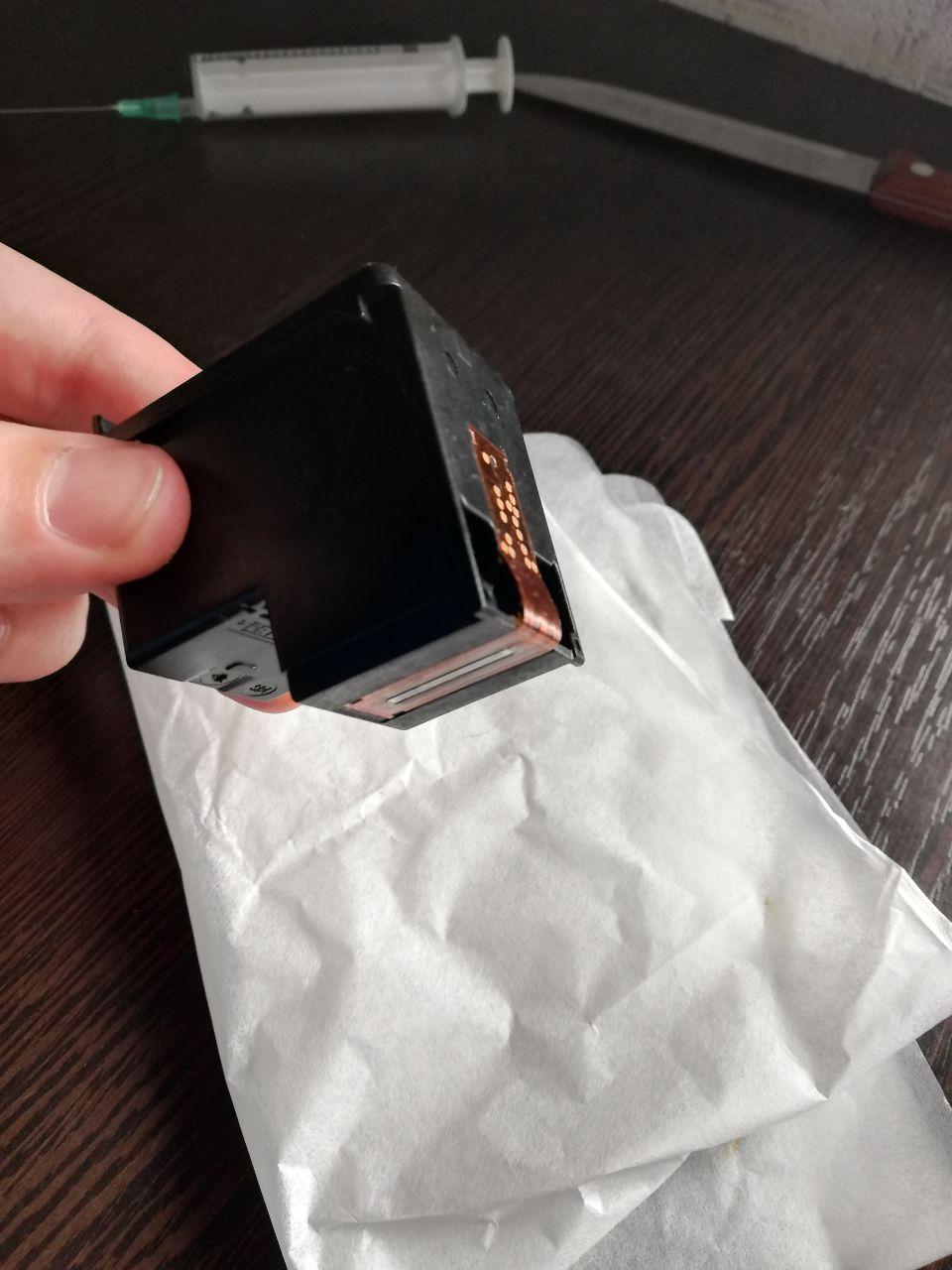

Запачканные контакты

9. Верните наклейки и вставьте картриджи на место. Цветной располагается слева, черный – справа.

При первой заправке надо отключить встроенное в принтер слежение за чернилами. В течение 15 с зажмите кнопку отмены на корпусе. Как правило, кнопка обозначается красным треугольником или крестиком. Если на принтере периодически будут выскакивать уведомления о пустом картридже, ничего страшного. Блокироваться печать при этом не должна.

Инструкции по заправке струйных картриджей hp |

ОБЩИЕ РЕКОМЕНДАЦИИ.

Предварительные процедуры.

1. Внимательно осмотрите картридж, если картридж загрязнен засохшими чернилами, аккуратно промойте его дистиллированной водой или очищающей жидкостью используя салфетку.

2. После этого протрите картридж чистой салфеткой (особенно обратите внимание на контактную пластину – перед установкой картриджа в принтер она должна быть сухой!).

Заправка картриджа.

Внимание!!! Пустой картридж должен быть заправлен сразу после того как в нем закончились чернила. Заправка картриджа, который хранился пустым некоторое время, является бесполезной тратой времени и средств.

1. Все работы по заправке картриджа проводите на ровной очищенной от посторонних предметов поверхности. Во избежание порчи одежды и попадании чернил на открытые части тела, настоятельно рекомендуем использовать защитную спецодежду и латексные перчатки.
Для защиты поверхности рабочего стола рекомендуем использовать детские одноразовые пеленки.

2. Помните, что картриджи при заправке не могут вместить в себя заявленный производителем объем чернил! Чтобы избежать риска смешивания чернил или вытекания их избытка через дюзы при печати, заправляйте картриджи на 80-90% обьема. Если заправленный картридж делает пропуски не торопитесь его выбрасывать, возможно, чернила засохли внутри картриджа. Оставьте заправленный картридж в принтере на некоторое время. Заправленные чернила должны растворить засохшие внутри картриджа.

3. При заправке используйте как можно более тонкие иглы шприца. Если вы и дальше собираетесь использовать шприц с иглой сразу после заправки промойте их дистиллированной водой.

4. Если наклейка, под которой находятся заправочные отверстия картриджа повреждена, заклейте верхнюю часть картриджа липкой лентой так, чтобы все отверстия были герметически закрыты, затем проколите иглой липкую ленту над заправочными отверстиями.

ИНСТРУКЦИЯ
по заправке картриджей HP
CC640 (№121 Black), CC643 (№121 Color)
CH561 (№122 Black), CH562 (№122 Color)
для принтеров HP серий:
Deskjet D2500 / D2600 / D5500
Deskjet 1000 J110 / 2000 J210 / 3000 J310
Deskjet AiO 2050 J510 / 3050 J610
Deskjet AiO F2400 / F4200 / F4400 / F4500
Photosmart AiO C4600.

Внимание!!! Перед заправкой внимательно прочтите «Общие рекомендации по заправке струйных картриджей».

1. Аккуратно удалите наклейку с крышки картриджа.

2. Установите картридж на салфетку печатающей головкой вниз.

3. Осторожно введите иглу шприца внутрь заправочного отверстия картриджа, на максимальную глубину. Картридж содержит заполнитель, поэтому возможно небольшое сопротивление при проталкивании иглы. Внимание! Черные картриджи НР №121 и №122 имеют предварительную камеру увеличенного размера, фильтр, разделяющий эту камеру и резервуар с наполнителем, в пустом картридже легко образуется воздушная пробка и не пропускает заправленные чернила к печатающей головке. Для успешной заправки совместимыми чернилами рекомендуем сразу после заправки картриджа проколоть предварительный фильтр тонкой иглой шприца и «заправить» камеру чернилами. Во избежание повреждения сопловой пластины не опускайте иглу глубже. После прокола предварительного фильтра чернила смогут свободно поступать к печатающей головке.

4. Медленно вводите чернила в картридж до тех пор, пока избыток чернил не появиться в заправочном отверстии, откачайте минимальное количество чернил обратно в шприц, выньте иглу из картриджа.

5. Промокните чернила салфеткой вокруг заправочного отверстия.

6. Аккуратно наклейте на место наклейку.

7. Установите картридж в принтер и запустите 1-2 цикла очистки печатающей головки в соответствии с инструкцией на принтер.

ИНСТРУКЦИЯ
по заправке картриджей
HP c9351 (№21), c9364 (№129), c8767 (№130), c8765 (№131), c9362 (№132).– черные
HP c9352 (№22), c9363 (№134), c8766 (№135), c9361 (№136). – цветные
для принтеров: Hewlett Packard HP Deskjet
460 / 3920 / 3930 / 3940 / 5420 / 5440 / 5442 / 5443 / 5740 / 5743 / 5745 / 5748 / 5940 / 5943 / 6520 / 6540 / 6543 / 6548 / 6840 / 6843 / 6940 / 6980 / 9800,
D1311 / 1320 / 1330 / 1341 / 1360 / 2320 / 2330 / 2345 / 2360 / 4160 / 4163
HP Photosmart 320 / 325 / 335 / 370 / 375 / 385 / 422 / 428 / 475 / 2575 / 2610 / 2613 / 2710 / 2713 / C3100
series / C4100 Series / D5063 / D5100
Series / 8050 / 8053 / 8150 / 8153 / 8453 / 8750
HP Officejet 4315 / 4355 / 5610 / 6210 / 6310 / 7210 / 7310 / 7313 / 7410 / 7413
HP PSC 1410 / 1507 / 1503 / 1504 / 1508 / 1510 / 1513 / 1514 / 1600 / 2350 / 2355.

Внимание!!! Перед заправкой внимательно прочтите «Общие рекомендации по заправке струйных картриджей».

1. Установите картридж на салфетку печатающей головкой вниз.

2. Аккуратно удалите наклейку с крышки картриджа.

3. Осторожно введите иглу шприца внутрь заправочного отверстия картриджа, на максимальную глубину. Картридж содержит заполнитель, поэтому возможно небольшое сопротивление при проталкивании иглы.

4. Медленно вводите чернила в картридж до тех пор, пока избыток чернил не появиться в заправочном отверстии, откачайте минимальное количество чернил обратно в шприц, выньте иглу из картриджа.

5. Промокните чернила салфеткой вокруг заправочного отверстия.

6. Аккуратно наклейте на место наклейку.

7. Установите картридж в принтер и запустите 1-2 цикла очистки печатающей головки в соответствии с инструкцией на принтер.

ИНСТРУКЦИЯ
по заправке картриджей HP
C8727A (№27), C8728A (№28), C6656 (№56), C6657 (№57) для принтеров HP серий:
Photosmart 100 / 130 / 145 / 230 / 245 / 7150 / 7200 / 7350 / 7400 / 7550 / 7600 / 7700 / 7900
PSC Photosmart AiO 2400 / 2500
Deskjet 3300 / 3400 / 3500 / 3600 / 3700 / 5100 / 5550 / 5600 / 5850 / 9600
PSC 1100 / 1200 / 1300 / 2100 / 2200 / 2400 / 2500
Officejet 4100 / 4200 / 5500 / 5600 / 6100, Officejet J5500 FAX 1240

Внимание!!! Перед заправкой внимательно прочтите «Общие рекомендации по заправке струйных картриджей».

1. Аккуратно удалите наклейку с крышки картриджа.

2. Установите картридж на салфетку печатающей головкой вниз.

3. Осторожно введите иглу шприца внутрь заправочного отверстия картриджа, на максимальную глубину. Картридж содержит заполнитель, поэтому возможно небольшое сопротивление при проталкивании иглы.

4. Медленно вводите чернила в картридж до тех пор, пока избыток чернил не появиться в заправочном отверстии, откачайте минимальное количество чернил обратно в шприц, выньте иглу из картриджа.

5. Промокните чернила салфеткой вокруг заправочного отверстия.

6. Аккуратно наклейте на место наклейку.

7. Установите картридж в принтер и запустите 1-2 цикла очистки печатающей головки в соответствии с инструкцией на принтер.

Заправка картриджей hp без печатающей головки

На примере картриджей HP 655 мы покажем вам, как заправляются картриджи. Обращаем ваше внимание, на всех картриджах стоят чипы. Чипы – не понимают сколько фактически находится в картриджах чернил, у них стоит счётчик, после заправки уровень чернил не изменится.

Многие принтера могут не запечатать, а у многих будет недоступна часть функций, печать фотографий, сканирование и другие. Заправка таких картриджей — это временная мера, мы советуем приобретать вам аналоги, обычно они стоят недорого.

Есть 2 варианта заправки.

Заправка через губку выходного отверстия

• Вы кладёте картридж губкой вверх;
• набираете чернил в шприц и начинаете капать чернилами на губку;
• Капать нужно до тех пор, пока губка не перестанет впитывать;
• Затем удалите чернила салфеткой и картридж готов к работе.

Второй вариант более экстремальный

• нужно снять наклейку с картриджа;
• вы увидите круглый пластмассовый подшипник, который нужно продавить шилом;
• наберите в шприц чернила и залейте в отверстие, заливайте медленно, пока чернила не станут вытекать снизу;
• заклейте отверстие и вставьте картридж в принтер.

Важно: если вы купили принтер и на картридже написано SETUP, после заправки в 95 % случаях возникают проблемы, лучше приобрести новые картриджи, а потом уже их заправлять.

Как вставить картридж обратно в принтер

Если после заправки Вы начали печать, а качество отпечатков сразу или через короткий промежуток времени сильно «упало», то следует произвести промывку картриджа.

Идея струйной печати не нова, но и в настоящее время эти МФУ занимают лидирующее положение на рынке. Причина проста — цена. Они дешевле как и по стоимости самих моделей, так и в обслуживании, ведь у них нет таких дорогих расходных материалов, как фотокондукторы и фотобарабаны. Также стоит упомянуть и о том, что практически все изображения печатают на струйных принтерах, т. к. разрешение обычных лазерных оставляет желать лучшего.

Однако, не стоить забывать и о главном недостатке струйных принтеров — малый ресурс печати картриджа. Стандартный картридж c чёрными чернилами от HP deskjet LaserJet 2130 выдаст вам максимум 120 полных страниц текста. В связи с этим, распечатывание больших объёмов информации становится финансово затратно, из-за частой их замены. Выход тут только один — самостоятельная заправка. Взглянем на этот процесс поподробнее.

Заправка лазерных картриджей hp

Обычно заправку производят в специальных сервисных центрах, если вы «рукастый», можно заправить и дома. При разборке каждого картриджа есть нюансы, но порядок действий одинаков. Для хорошей заправки Вам нужно сделать 5 действий:

Если речь идёт о монохромных принтерах, то у HP есть 2 вида порошка тонера, для старых и новых картриджей. На нашем сленге это 1010 и 1005 вид тонера. 1010 обычно используется для заправки старых картриджей: Q2612A, C4092, C4096, C7115A, Q2613.

Соответственно тонер 1005 используется для новых картриджей: CE285, CE278, CB436, CB435.

У Samsung тоже два вида тонера: универсальный 1210 – подходит практически для всех картриджей; и тонер 2160 для картриджей D101S и D111S.

Если у вас Kyocera, то вам надо быть особенно внимательным, т.к. тонеры для каждого картриджа разные.

Если Вы хотите заправить цветные картриджи, то лучше подобрать тонер специально для вашей модели картриджа, для этого вы можете обратится в нашу компанию.

HP и Canon – одно и то же при заправке. Так же, как и Samsung и Xerox.

Как заправить картридж hp 123, инструкция по заправке

Заправка картриджей

Открываем крышку МФУ и извлекаем картриджи.
Установите картридж на салфетку печатающей головкой вниз.
Подготовьте рабочее место, положите несколько салфеток в удобном для вас месте.
Заправьте шприцы краской.
ЗАПРАВКА ЧЁРНОГО.

Возьмите канцелярский нож, аккуратно подденьте и снимите наклейку с картриджа. Под ней вы увидите одно маленькое отверстие. Через него мы и будем заправлять. Возьмите шприц с чёрной краской и протолкните иглу поглубже внутрь заправочного отверстия, примерно на полтора сантиметра, не перестарайтесь. Картридж содержит наполнитель, поэтому возможно небольшое сопротивление при проталкивании иглы. Нужно заправить 2–2,5 мл чернил (4–5 мл в XL версии). По мере заправки медленно поднимайте шприц вверх, для равномерного распределения чернил в наполнителе. Протрите насухо поверхность картриджа. После верните наклейку на место. Важно не переливать чернила. Если после того, как вы заклеили плёнку, видите, что он подтекает, то откачайте немного чернил.
ЗАПРАВКА ЦВЕТНОГО.

Процедура аналогична чёрному, за исключением количества отверстий. Расположение чернил в картридже по цвету показано на рисунке. Объём 2–3 мл чернил (3–4 мл в XL версии) для каждого цвета считается отдельно. Ещё один нюанс — чернила нужно заправлять в определённой последовательности: первым жёлтого цвета, далее красный цвет и в последнюю очередь синие.
Берём промывочную жидкость и по капле капаем на печатающую головку, 2–3 капли будет достаточно. Жидкость начнёт впитываться через зазоры и будет проникать внутрь, тем самым растворяя засохшую краску. Это предотвратит возможные проблемы при печати.
Если вы не обнаружили утечек, вставьте картридж в HP DeskJet.

Возвращаем картриджи в принтер

Заправка закончена, осталось протереть картридж мягкой бумагой и вернуть на место наклейки. Некоторые специалисты рекомендуют не снимать наклейки при заправке, а просто прокалывать их и не заклеивать. Мотивируется это тем, что внутри создается вакуум, снижающий срок эксплуатации.

Перед установкой картриджей в принтер протрите контакты спиртом или обычным ластиком. Даже если краска туда и не попала – не помешает.

Обнуление счетчика на картридже hp 121

На картридже HP 121 также можно просто обмануть счетчик расхода чернил. Для этого нужно заклеить отмеченный на рисунке верхний левый контакт.

Вставляем картридж. Достаем из приемного лотка бумагу. Нажимаем одновременно кнопки I (включить) и Х (отмена). Принтер попытается распечатать отчет. Но, поскольку нет бумаги, загорится индикатор «нет бумаги». Нажимаем кнопку (Х) (отменить),  индикатор «нет бумаги» погаснет. Вставляем бумагу и  отправляем один лист на печать.

После установки картриджа в принтер, он будет определен как заполненный на 100%. После того, как счетчик опустит уровень чернил до нуля, отклейте скотч с контакта и уровень снова будет 100%. Так можно делать сколько угодно раз.

Зарядка лазерных

Принтеры HP, которые используют лазерный тип печати, обозначаются в названии серией «laserjet». Чтобы зарядить картридж такого печатающего устройства следуйте такой инструкции:

1. Отключите питание на корпусе, а еще лучше извлеките шнур из розетки.
2. Откройте крышку спереди или сверху, в зависимости от модели.
3. Потяните картридж на себя и вытяните его.
4. Разделите его на две части, открутив боковую крышку.
5. В одной части будет находиться бункер с отработкой, а во второй — часть с отсеком для нового тонера.
6. Отработанный тонер нужно высыпать и утилизировать.
7. Чтобы засыпать новую порцию порошка, нужно снять пробку с отверстия для этого.
8. После собираем картридж в обратном порядке.

Замена чернильных картриджей в принтерах hp deskjet 5000 | служба поддержки hp®

Установка новых картриджей в принтерах HP DeskJet 5000.

• Убедитесь, что бумага загружена в основной лоток, а затем включите принтер.
• С помощью ручек на боковых сторонах принтера поднимите дверцу доступа к картриджам до ее фиксации.
• Откройте защелку и, потянув картридж вверх, извлеките его из гнезда.
• Извлеките новый картридж из упаковки. Соблюдайте осторожность, картридж следует держать только за черные пластиковые стороны.
• Удалите ленту с картриджа.
• Вставьте картридж в гнездо с соответствующей цветовой маркировкой, надежно закрепив его в каретке, затем закройте фиксатор.
• Закройте крышку доступа к картриджам.
• Если печатается страница выравнивания, следуйте инструкциям на этой странице для выравнивания картриджей и завершения установки.
