Как прочистить печатающую головку принтера Epson через компьютер и вручную (жидкостью)

Признаки, говорящие о необходимости чистки

Печатающая головка является основным элементом, принимающим непосредственное участие в нанесении краски на бумагу. На нижней части головки находится пластина с множеством сопел (дюз), которые под давлением выпускают чернила на листы – своего рода форсунки.

Сопла открыты, не скрыты герметично, значит, из-за состава чернил при контакте с воздухом может происходить засыхание в дюзах. Если не печатать несколько недель, например, от месяца, то качество распечатки уже может ухудшиться даже из-за небольшого подсыхания.

Если анализ уровня чернил в картриджах на компьютере показывает, что количества вещества достаточно для нормальной печати, то говорить о том, что нужно прочистить печатающую головку, будут следующие симптомы:

• печать стала бледной;
• информация пропечатывается с пропусками;
• цвета искажены или какой-то оттенок вовсе отсутствует при цветной печати;
• выходит полностью пустой лист с принтера – актуально для сильно длительного простоя печатающего устройства.

В общем, любые дефекты на листе после долгого отсутствия печати означают, что необходимо прочистить дюзы.

Снятие печатающей головки

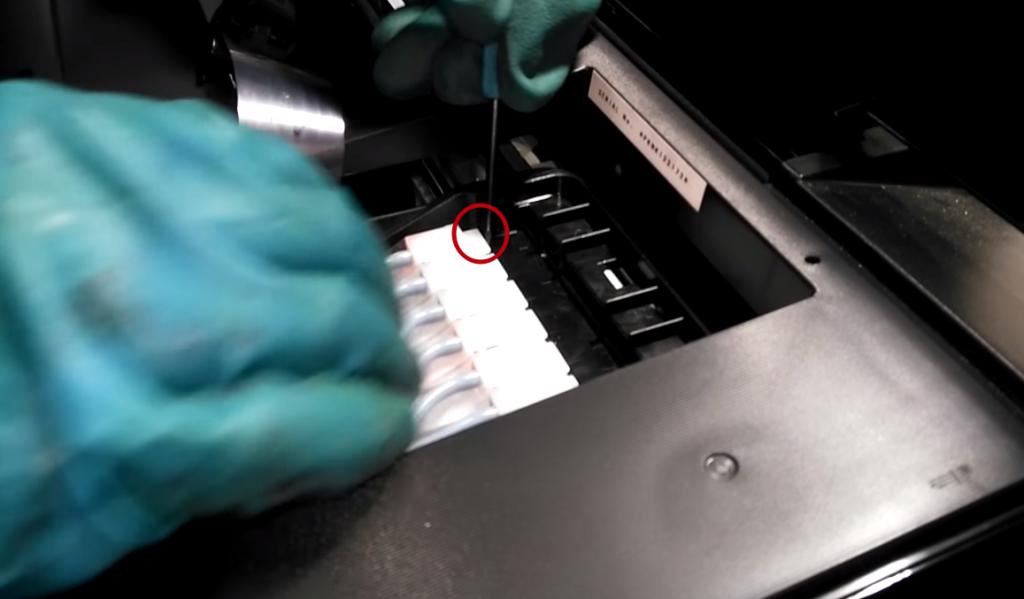

В полной разборке принтера нет необходимости, и для снятия печатающей головки потребуется только доступ к каретке, в которой расположены картриджи. Чтобы каретка принтера приняла нужное для работы положение, включите принтер с открытой верхней крышкой и, как только каретка с картриджами начнет двигаться, отключите кабель питания. Можете не переживать, такое действие не приведет к поломке, после повторного включения каретка самостоятельно позиционируется в рабочее положение.

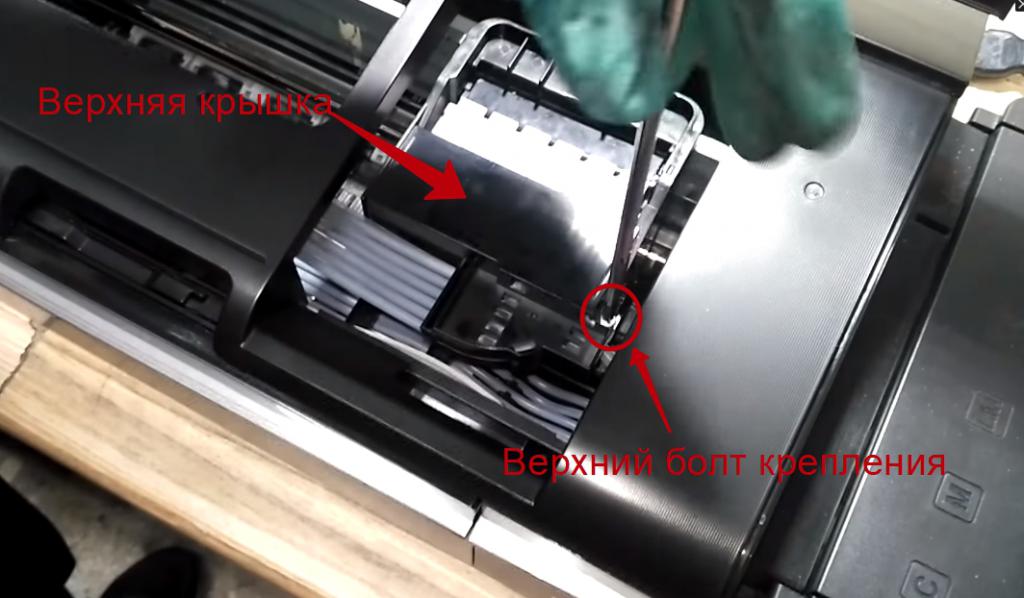

Далее откручиваем верхний болт крепления и в сторону откидываем верхнюю крышку.

На следующем этапе, перед тем как почистить головку принтера Epson, нужно аккуратно изъять картриджи из каретки принтера. Обратите внимание, на картриджах установлены защелки, на которые нужно надавить, прежде чем извлекать картридж.

Следующий шаг, перед тем как почистить головку принтера Epson L800, — снятие направляющей площадки. Это поистине трудоемкий процесс, и без должной сноровки тут не обойтись. Сложность заключается в том, чтобы затупленным шилом подцепить на задней стенке зацепы, которыми направляющая площадка фиксируется в каретке принтера. Дополнительно второй рукой направляющую площадку, не прилагая усилий, требуется тянуть вверх. Площадка не крепится сильно, поэтому не стоит прилагать усилий для вынимания, хитрость состоит только в зацепах, если поддеть их, направляющая площадка легко поддастся.

Теперь доступ к печатающей головке принтера открыт, но прежде чем головку принтера Epson чистить, как ни странно, нужно освободить шлейфы. На правой стенке каретки с картриджами стоят две защитные крышки — одна внутри, вторая снаружи. Обе крепятся на одной защелке. Процесс не трудоемкий, разжимается одна-единственная защелка, и крышка легко снимается, без усилий. Защелки защитных крышек видно визуально, и в отдельном представлении они не нуждаются.

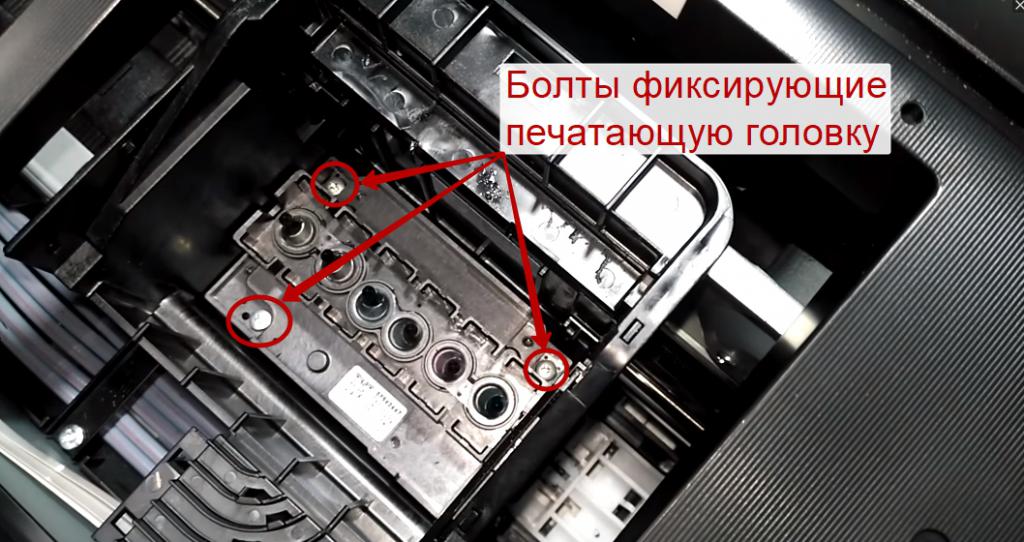

Наступает ответственный процесс перед тем, как почистить головку принтера Epson, — снятие печатающей головки. Перед тем как печатающую головку вытянуть из принтера, откручиваются три фиксирующих болта.

После того как с болтами покончено, не спеша (дабы не повредить шлейфы) вытягиваем головку до уровня каретки, не прилагая никаких усилий. После отключите аккуратно два шлейфа, которые ведут к печатающей головке.

Как промыть печатающую головку принтера Epson в домашних условиях

Владельцы струйных принтеров Epson постоянно сталкиваются с одной из самых распространенных проблем, которая проявляется в виде полос при печати. Особенно это актуально для тех, у кого стоит СНПЧ (система непрерывной подачи чернил).

Забит выход насоса

Насос обеспечивает откачку чернил из головки в абсорбер. Сам он располагается обычно в узле обслуживания.

В результате функция очистки головки не работает. Головка начинает засыхать.

Где происходят загрязнения

Место засыхания и загрязнений прямо зависит от конструкции устройства.

• Обычный принтер без СНПЧ со сменными перезаправляемыми (или нет) картриджами. В таком случае единственным местом, где может подсыхать краситель, является сопловая пластина, то есть выходная область головки.
• Принтер с установленной системой непрерывной подачей чернил. Кроме ПГ, уязвимым место становится шлейф, по которым краска перетекает до головки. Кроме подсыханий, возможны и воздушные пробки.
• Профессиональная крупногабаритная офисная печатающая техника и широкоформатные принтеры (плоттеры). Принцы работы схож с предыдущим пунктом, только размеры устройств гораздо больше, поэтому локализация проблема та же.

Причины появления полос при печати

В первую очередь следует понять причины, из-за которых возникают полосы. Чаще всего это отсутствие подачи чернил на определенном участке дюз печатающей головки. Простыми словами – чернила попадают на бумагу не равномерно, что и является причиной появления полосы.

Неравномерная подача чернил Epson возникает в двух случаях – попадание воздуха в печатающую головку или засорение дюз. Второе чаще всего происходит из-за некачественной бумаги, от которой при печати отделяются микроскопические частички пыли и попадают в принтер. Воздух же попадает в ПГ из-за быстрой печати. При использовании СНПЧ краска не успевает подаваться в картриджи, из-за чего туда попадает воздух.

Что необходимо для прочистки

Подготовка зависит от применяемого способа очистки.

• Если очищать устройство собираетесь с компьютера, то обязательно нужно установить драйвер. Установку можно сделать с диска или скачать ПО в интернете. После, в настройках принтера появятся дополнительные вкладки, где и располагаются функции прочистки и другие опции по обслуживанию.

• Для промывки вручную потребуется чистящая жидкость и некоторые другие материалы, о которых подробно поговорим ниже.

Слабый насос или плохой прижим не позволяют прочистить головку

Тот же эффект происходит, когда резиновая капа, через которую откачивают чернила из головки, плохо прижимается к поверхности головки. В результате разряжение в соплах слабое, чистка практически не выполняется.

Как прочистить принтер Epson через компьютер

В зависимости от версии установленной на компьютер операционной системы нужно добраться до настроек печати очищаемого устройства.

Для Windows 10:

1. Зайдите в «Параметры».
2. «Устройства».
3. «Принтеры и сканеры».
4. Кликните справа на нужный аппарат и выберите «Управление».
5. Нажмите по ссылке «Настройки печати».
6. В открывшемся окне перейдите на вкладку «Сервис» и нажмите «Прочистка печатающей головки».
7. Сначала выбираете обычный вариант «Прочистить».
8. Дожидаемся окончания чистки, а после воспользуемся на той же вкладке функцией «Проверка дюз».
   Принтер распечатает тестовый образец, который можно сравнить с изображением на мониторе. Если качество совпадает, то в очистке больше нет необходимости.
9. Отсутствие удовлетворительного результата требует еще как минимум одну, а то и две обычные прочистки, с последующей проверкой сопел.
10. Если и это не помогло, то придется сделать усиленную очистку.

При незначительных засорах программная чистка должна оказаться успешной. В ином случае больше продолжать не нужно, значит, что краска сильно засохла, можно сразу перейти к промывке с чистящими средствами.

Универсальный способ добраться до опции очистки (подходит как для Windows 7, так и для Windows 10):

• нажмите «Windows+R»;
• выполните команду «control printers»;
• среди перечная оборудования в окне «Устройства и принтеры» найдите требуемый к чистке принтер Epson, кликните по нему правой кнопкой мыши и выберите «Настройки печати»;
• остальные действия аналогичны инструкции с предыдущего списка, начиная с п. 5.

Программное (системное) очищение расходует больше краски, чем при обычной печати, поэтому перед процедурой удостоверьтесь, что чернил в картриджах достаточно. Также прочистка уменьшает ресурс печатающей головки, значит, использовать опцию без необходимости лучше не стоит – прочищайте только в случае ухудшения печати.

Плохие чернила

Плохие чернила также могут быть источником непроходимости. Например, просроченные картриджи могут содержать осадок, который будет препятствовать свободной подаче чернил.

Сейчас очень популярна заправка. Люди покупают ПЗК (перезаправляемые картриджи) и СНПЧ (система непрерывной подачи чернил). К ним все чаще берут дешевые чернила низкого качества, либо вообще смешивают краски разных типов.

Например, заправляют черный картридж с пигментными чернилами водорастворимыми. Это вызывает появление плохораствоимых сгустков и быструю закупорку дюз.

Прокачка чернил

Возможно, в систему попал воздух. Убрать его можно, прокачав чернила как рассказано в одноименной статье. Затем, делаем программную прочистку дюз и печатаем тест. Если снова полосы — читайте далее.

Профилактика

Рекомендуется регулярно проводить профилактические осмотры всего принтера и одновременно очищать головку в превентивных целях. Следите, чтобы в устройствах не скапливалась пыль или грязь, не было замятой бумаги, ее остатков или любых других посторонних предметов. В случае обнаружения их нужно сразу удалить.

Если в принтере установлена система непрерывной подачи чернил, регулярно проверяйте состояние шлангов, перекачивающих краску от емкости к головке. В них не должно быть засорений, пробок от воздуха, перегибов или механических повреждений. Количество чернил должно держаться на уровне выше средней отметки. Такая предосторожность не допустит всасывания воздуха в СНПЧ. Не рекомендуется простаивание принтера долгое время без печати. Чернила могут быстро засыхать, особенно, если они некачественные. Раз в 1-2 недели делайте профилактическую печать нескольких листов. Иначе произойдет засыханием и будут проблемы:

При регулярной программной чистке, в физической долго не будет необходимости. А чтобы краска не засыхала, нужно хотя бы раз в неделю распечатывать цветную страницу.

Причины, из-за которых чистка головки струйного МФУ не работает:

• Подсос воздуха в печатающую головку
• Неисправная головка, забитые каналы головки
• Плохой картридж
• Плохие чернила
• Слабый или неисправный насос
• Плохой прижим капы к головке
• Забитый выход откачки чернил из головки
• Головка засохла

Программная прочистка дюз Epson

Самый простой и доступный способ – программная прочистка. При установке принтера в комплекте с драйвером обычно идет программа, позволяющая контролировать уровень чернил, настраивать бумагу и т. п. С помощью нее сначала нужно напечатать тест дюз и сравнить с примером на экране. Если тест имеет большое количество пробелов – значит нужна прочистка. Запускается она также в обслуживающей программе.

Прочистка представляет собой прогон краски под высоким давлением. Мелкие частички, попавшие в дюзы, вымываются и восстанавливается нормальная подача чернил. У этого способа есть и недостаток – используется большое количество краски, которой хватило бы на печать нескольких десятков страниц текста. Вторая проблема, возникающая из-за частых прочисток – переполнение «памперса». Так называют «мочалку», которая впитывает краску внутри принтера. Данная впитывающая прокладка переполняется в первую очередь программно. То есть, принтер считает, сколько было напечатано листов и сделано прочисток, и на основании этих данных «думает», что абсорбер переполнен. Обнулить впитывающую прокладку можно самостоятельно с помощью специальных программ, но зачастую такая функция платная.

Также через некоторое время рекомендуется достать «мочалку», вымыть и просушить. Иначе отработанная краска начнет вытекать из принтера наружу, запачкает окружающее пространство или, что еще хуже, вызовет короткое замыкание и приведет к поломке.

После прочистки следует снова напечатать тест и сверить. Если не помогло – делается прогон краски еще раз. После этого нужно выключить принтер и оставить его на несколько часов, чтобы из системы вышли попавшие туда пузырьки воздуха. Если данная процедура не помогла – нужно делать промывку.

Печать чистящей жидкостью

Метод помогает восстановить несъемную головку, которая встроена в картридж. Вместо красителя заливается чистящее средство и запускается прочистка. Если при печати цветным принтером на изображении проявляются дефекты только одного цвета, то и заливать клинер надо только в проблемный отсек. После прочистки устройством нельзя пользоваться в течение двух часов. За это время чистящая жидкость успеет растворить засохший в дюзах краситель.

Через 2 ч. открываете любой графический редактор и заливаете страницу цветом, с которым до очистки были проблемы. Оптимально использовать фотошоп, поскольку в нем при заливке листа можно пользоваться цветовой схемой CMYK. Полученная заливка распечатывается на стандартном листе, при этом предварительно нужно установить самую высокую плотность печати. Остатки клинера, смешиваясь с краской, будут оставлять на бумаге следы. Если при печати проявятся белые горизонтальные полоски, значит, головка недостаточно прочистилась. Когда заливка получается однородной, засор в головке устранен.

После промывки картридж заправляется чернилами, делается программная прочистка сопел и снова распечатывается цветной лист.

Технологическая прочистка

Перед технологической прочисткой даем принтеру постоят часов 6 и снова запускаем программную прочистку и тест дюз. Если тест не пройден запускаем технологическую прочистку. При этом процессе куча чернил идет в абсорбер (памперс).

Дополнительный инструмент

К счастью, больше мастерить самостоятельно ничего не потребуется, но понадобится следующий инструмент:

1. Крестовая отвертка.
2. Затупленное шило с изогнутым наконечником.
3. Салфетки.
4. Жидкость для мытья окон.
5. Медицинские перчатки.

Как прочистить головку принтера Epson вручную

Необходимо для промывки:

• клеенка для защиты стола от попадания чернил;
• перчатки для защиты рук;
• шприц с трубочками (можно взять от капельницы, некоторые используют термоусадку);

• чистые кухонные салфетки без ворса или бумажные полотенца;
• промывочная жидкость;
• чистая небольшая емкость с ровным дном немного больше размеров ПГ.

Касаемо промывочного состава, самым правильным является применение в чистке специализированной сервисной жидкости. Лучше не пытаться изготовить жидкость самостоятельно, хотя это и вполне возможно. В крайнем случае используйте бытовое средство «Мистер Мускул» (зеленый).

Отмачивание сопел без разборки

1. Включите технику кнопкой на корпусе.
2. Поднимите крышку, чтобы был доступ к каретке и парковке.
3. Дождитесь, когда каретка переместится в центральное положение для замены картриджей. В крайнем случае выдвинуть каретку с парковочной площадки можно руками, но нужно отщелкнуть удерживающую ее защелку.
4. В небольшом количество подлейте чистящего раствора на капу – место сбора отработки чернил.
5. Задвиньте каретку в крайнее правое положение (на парковку) и дайте постоять так минимум несколько часов. Время отмачивания зависит от силы действия прочищающей жидкости.
6. Спустя время, аккуратно вымочите состав салфеткой с капы, включите оргтехнику, прочистите программно и протестируйте дюзы.

Промывка шприцем без разборки

1. Включите аппарат. Откройте крышку, дождитесь автоматического размещение каретки по центру – перехода в режим замены чернильниц. Если самостоятельно каретка не выехала, передвиньте вручную или начните печатать какой-то документ. Как только каретка отъедет от парковки, выдерните сетевой кабель с розетки, после чего перемещать узел получится руками.
2. Выньте картриджи с каретки.
3. На капу сверху положите сложенную вдвое-втрое салфетку, но обязательно без ворса, так как могут потом остаться ворсинки, которые потребуется убирать с разборкой головки.


4. С каретки демонтируйте верхнюю крышку.
5. Задвиньте каретку на парковку так, чтобы не зацепить края салфетки.

6. Наполните шприц очистной жидкостью, удалите воздух, в том числе проследите, чтобы при промывке воздуха не образовалось и в трубочке.
7. Один конец трубочки подсоедините к наконечнику шприца, второй наденьте на первый штуцер. Можно прибрести специальную насадку.
8. Начните плавно и постепенно давить на поршень шприца, чтобы прокачать жидкость через фильтр тонкой очистки. Если прокачка не удается, возможно, что внутри есть чернильная пробка. Убрать засохшую пробку можно «расшатыванием» — понемногу двигать поршень шприца вперед-назад.
9. После каждой промывки нужно анализировать результат, осматривая состояние салфетки.
   Когда разъем для первого картриджа полностью промоется (на салфетке не будет чернильных следов), переходите к следующему штуцеру. И так действуйте, пока все сопла не будут почищены.
10. Проведите тест дюз на компьютере.

Когда будете снимать трубку со штуцера, предварительно сильно ее сдавите, чтобы жидкость осталась в ней, а не вылилась сразу на деталь.

В случае видимости эффективности, хоть и небольшой, промывать можно еще несколько раз до улучшения результата. Но если прочистка до конца не осуществляется, стоит присмотреться к следующему более эффективному варианту.

Как прочистить снятую головку

Как правило, способ оказывается более эффективный за счет возможности применения большего количества вариантов чистки и визуального доступа к соплам. Последний фактор важен, так как позволяет оценить не только состояние сопел, но и отслеживать процесс промывки – выхода жидкости с дюз.

1. Сперва стоит частично разобрать сам принтер и потом демонтировать печатающую головку. Работать придется очень аккуратно, особенно, отсоединяя шлейфы от ПГ и сканера (если МФУ).
2. Вторым чистым шприцем с трубкой, откачайте с печатающей головки находящиеся внутри чернила, потянув поршень на себя (сделайте для каждого канала).
3. Шприцем с промывкой проработайте каждый фильтр. Давите не резко, плавно, над какой-либо емкостью, куда будет попадать прокачанный очиститель с остатками краски. Параллельно следите за напором выходящей жидкости. В нормальном состоянии будет сплошной поток вдоль всей пластины с соплами без разрывов. Пробелы будут означать наличие более жестких пробок, которые следует пытаться промыть раствором дальше или оставить отмачиваться на длительное время (см. строкой ниже).
4. Вытрите головку насухо, разместите обратно и проведите тест дюз.

Заядлые пробки можно попытаться отмочить в жидкости. Для этого нужно набрать в емкость 1-2 мм промывочной жидкости и положить головку дюзами вниз примерно на 20-30 минут для начала.

В запущенных случаях иногда приходится оставлять деталь от часов до целых суток.

Дополнительно можно попробовать прокачать жидкость в обратном порядке – с емкости через сопла в шприц с помощью трубочки. А после предполагаемого времени отмачивания попробуйте еще раз промыть печатающую головку над емкостью первым способом, посмотрев на результат.

Печать промывочной жидкостью

Самый простой способ промывки, при котором нет риска повредить принтер – печать промывочной жидкостью. Для начала понадобится обычный шприц без иголки и специальная жидкость для промывки. Лучше выбрать универсальную – стоит она не дорого и купить ее можно в любом магазине, где продаются чернила для принтеров.

Далее следует вынуть тот картридж, цвет которого печатает хуже всего, и набрать в шприц немного раствора (достаточно 1-2 мл). Нужно перевернуть картридж и вставить шприц в то отверстие, откуда поступает краска в печатающую головку. Сделав небольшое нажимное усилие, следует влить промывочную жидкость именно в это отверстие. Стоит учесть, что некоторые картриджи оборудованы клапаном, поэтому может понадобиться короткая иголка (не острая), чтобы надавить на клапан.

После этого можно поставить картридж на место и сделать картинку соответствующего цвета на лист А4. Ее необходимо печатать до тех пор, пока полностью не закончится промывочная жидкость и не пойдет насыщенный цвет.

Второй способ промывки с помощью печати – вылить с баков СНПЧ и по возможности с картриджей всю краску и залить промывочную жидкость. Далее нужно повторить операцию с листом А4 несколько раз. После этого можно слить остатки жидкости и залить краску обратно. Такой способ прочистки печатающей головки Эпсон занимает больше времени. Также тратится огромное количество краски и промывочной жидкости.

Локализация засора принтера

Печатные устройства Epson можно разделить на несколько основных типов:

• Бытовой принтер со сменными картриджами. В подобных аппаратах чернильные картриджи устанавливаются в печатающую головку и пересыхание (загрязнение) может произойти только в последней.
• Бытовой или офисный принтер со встроенной СНПЧ. В таких устройствах картриджи в печатающей головке заменяются демпферами, а чернила идут до ПГ по шлейфам из донорных ёмкостей. К списку возможных проблем добавляется пересыхание чернил в шлейфе или попадание в последний воздуха.
• Профессиональный офисный принтер или плоттер. В большинстве бизнес-устройств Epson используется система схожая с СНПЧ: в печатающую голову заходят демпферы, которые через шлейфы соединены с картриджами, выполняющими роль донорных ёмкостей. Проблемы, возникающие на таких устройствах, аналогичны упомянутым в прошлом пункте, с поправкой на размеры устройства.

Epson L210 печатает с полосами или не печатает

Сначала нужно определиться где у нас проблема (в том случае если Epson L210 не печатает) в принтере или в компьютере. Для этого можно распечатать тест на принтере. Зажимаем кнопку «Отмена», затем зажимаем кнопку «Power» и ждем пока индикатор Power мигнет 2 раза. Отпускаем кнопки.

Если тест печатается (пусть даже с полосами), то принтер живой. Значит, проблема, скорее всего, в компьютере. Компьютерные проблемы с печатью достаточно подробно рассмотрены в этой статье + необходимо проверить подключение по USB (переподключить кабель в другой разъем или проверить с другим шнуром).

Если принтер совсем не печатает — лучше сразу обратиться в сервисный центр.

Подсос воздуха

Попадание воздуха в головку может проходить в месте между картриджем и головкой. Например, в месте прижима картриджа к головке, в трубке между картриджем и головкой или СНПЧ.

Ручная прочистка печатающей головы

Наиболее простым способом промывки печатающей головы является отмачивание. Актуально оно только в случае, если ПГ легко снимается.

1. Извлеките печатающую голову из принтера.
2. Налейте в блюдце небольшое количество сервисной жидкости.
3. Погрузите ПГ соплами в сервисную жидкость примерно на 2 мм.
4. Подержите ПГ в жидкости 7-10 минут (не допускайте полного погружения ПГ в жидкость или намокания любых электронных частей, кроме нижней платформы с дюзами).
5. Протрите ПГ, установите на место и запустите тест дюз.
6. Если тест неудовлетворительный, попробуйте 2-3 дополнительных прочистки и при отсутствии положительной динамики переходите к более сложным способам.

Если печатающая голова не снимается, то для прочистки может потребоваться методика с использованием шприца и большого количества салфеток.

Неисправная печатающая головка

Печатающая головка струйного принтера состоит из дюз. Через них чернила выбрызгиваются из головки. К соплам они подводятся через каналы от входных отверстий с сетчатым фильтром.

Чистка головки не поможет, если:

• есть обрыв в шине управления
• разрушены сами дюзы, нет подвода электричества к месту нагрева в отдельных соплах
• в головку воздух попадает через микротрещину
• образование вакуума при забитых каналах в головке или из-за непроходимости фильтра
• между цветами головки нарушена герметизация.

Например, чернила плохо проходят через узкий канал головки к дюзам. После чистки малое количество чернил пройдет в полость дюз. При печати малое количество чернил уйдет из головки, образуя вакуум. Если канал тонкий, либо сетчатый фильтр забит, вакуум вызовет попадание воздуха через сопла в головку. Это приведет к прекращению печати в местах завоздушивания.

При разрушении дюз, даже если чернила хорошо проходят через сопла, печать в данном месте будет отсутствовать. В местах повреждения появятся белые полосы.

Отмачивание ПГ Epson

Для прочистки сильных засорений или растворения засохшей краски после долгого простоя нужно разбирать каретку принтера и снимать печатающую головку. Далее нужно залить в блюдце или другую подходящую емкость промывочную жидкость на 1-2 миллиметра, поместить туда головку соплами вниз и оставить так на сутки. Этот способ гарантированно уберет все засоры, но его лучше не делать самостоятельно, так как есть большой риск сломать принтер.

Отдельно стоит рассмотреть промывку самой печатающей головки без разборки. В Интернете можно найти большое количество видеороликов, где с помощь шланга и шприца прокачивают дюзы. В 90% случаев печатающая головка станет непригодной после таких манипуляций, если у вас нет подобного опыта. Внутри печатающей головки находятся тонкие пластиковые перепонки, которые могут лопнуть от высокого давления, создаваемого шприцем. Восстановить такую ПГ невозможно – только замена, которая порой бывает сопоставима с ценой нового принтера.

Плохой чернильный картридж

Картриджи состоят из полостей, клапанов, каналов и поролоновых наполнителей. Причины неисправного картриджа:

Чаще всего забиваются вентиляционные клапаны (отверстия). В результате внутри картриджа во время печати образуется разряжение, которое препятствует прохождению чернил в головку.

Засохший поролон также является причиной неисправности.

Чтобы прочистить головку в Officejet 8500A в оригинальных картриджах находится помпа, которая нагнетает чернила. Без насоса прочистить головки невозможно.

Но во многих китайских картриджах такой насос отсутствует. Неудивительно, что со временем головки засыхают.

Системная прочистка сервисной жидкостью

Обычная программная промывка делается прогонкой чернил. При желании, картриджи (но не оригинальные) можно заправить сервисной жидкостью и прочистить с ПК. Должно также быть чуть чернил, чтобы был отпечаток на листе для теста дюз.

После прочистки распечатайте 2-3 изображения и не трогайте принтер до 20 минут, чтобы жидкость внутри ПГ чуть «поработала». После распечатайте тест, оцените эффект. Если отклонений от образца на экране нет, вылейте состав с картриджей или СНПЧ, сразу залейте чернила и верните все на место. ПГ довольно быстро сохнет, поэтому долго держать картриджи в снятом состоянии нельзя.

Метод всего лишь немного эффективнее, чем стандартная прочистка красками.

Как просушить головку принтера после чистки

• Полностью залитая ПГ, в которой жидкость задела микросхему, подлежит замене, так как при подключении к принтеру может полностью выйти из строя плата управления.
• Если промокли только контакты, можно попытаться в несколько итераций полностью вымочить влагу салфетками. Последняя салфетка должна оказаться абсолютно сухой.
• Если применяется метод вымачивания, то погружаться ПГ должна всего на 1-2 мм в состав, чтобы был контакт только с сопловой пластиной.
• Между штуцерами фильтров тонкой очистки перед прокачкой дополнительно рекомендуется подложить кусочки ваты, которые впитают жидкость в случае ее случайного перелива.

Струйный принтер Epson не чистит головку

Типичная ситуация для Epson, если при прочистке головки появляются новые не печатающие сопла.

• резиновая капа неплотно прижимается к головке
• неправильные чернила

Первый пункт понятен. Если есть заусенции на резинке или посторонние предметы, то не будет вакуума для прокачки головки.

Второй пункт требует пояснения. Для многих Epson нужны специальные малопенящиеся чернила. Но пользователи экономят, заливают что-нибудь подешевле. В итоге пена выходит из капы в обратном направлении, забрызгивает узел обслуживания и принтер не может прочистить головку.

Такая ситуация типична для принтеров серии WF и L6160.

Промывка печатающей головки на устройствах Epson

Ниже Вашему вниманию представлена подробная инструкция с фотографиями, как промыть печатающую головку, на примере принтера L800. Процесс промывки практически идентичен на всех печатающих устройствах Epson. Итак, начнём!

Снятие печатающей головки

Инструкция по снятию ПГ будет полезна тем, кто в первый раз самостоятельно решил промыть печатающую головку на Epson L800.

Для начала необходимо обесточить принтер выключив кнопкой питания, а также выдернув сетевой шнур из розетки. Перед демонтажем печатающей головки очень важно полностью обесточить печатающее устройство, исключив короткое замыкание шлейфов ПГ.

Если у Вашей модели принтера есть клапан перекрывающий доступ чернил к головке, то переведите рычажок в позицию транспортировки (закройте клапан).

Обязательно выключите принтер и выдерните шнур из розетки!

Переводим рычажок в режим транспортировки.

Открываем крышку принтера, чтобы получить доступ к печатающей головке.

Как видим каретка с ПГ находится в крайне правом положении, для снятия головки её нужно сдвинуть немного влево с парковочного места. Каретка должна находится напротив технологического окна, иначе снять головку не получится. Ни в коем случае не пытайтесь сдвинуть каретку с силой потянув в левую сторону, сломаете фиксатор удерживающий каретку на парковочном месте. Чтобы разблокировать фиксатор нужно с левой стороны немного прокрутить шестерню редуктора против часовой стрелки.

Потихоньку прокрутите шестерню с противоположной стороны от ПГ против часовой стрелки. Фиксатор разблокируется и каретка будет легко перемещаться. Перед тем как прокручивать шестерню, каретку следует до упора сдвинуть в крайне правое положение!

Каретка встала напротив технологического окна и можно приступать к снятию печатающей головки Epson.

Далее выкручиваем винт удерживающий защитный кожух.

Освобождаем чернильные картриджи от защитного кожуха.

Демонтируем блок картриджей, аккуратно нажав на каждую защёлку и слегка потянув вверх каждый картридж по отдельности.

Вынимаем из посадочных мест каждый чернильный картридж.

Картриджи демонтированы, приступаем к дальнейшим действиям!

На передней стенке каретки находится уплотнительная площадка с направляющими под картриджи, её необходимо снять. Держится она на 2 защёлках по бокам, чтобы отжать защёлки понадобится небольшой штырь с загнутым концом.

Примерно таким инструментом будет удобно демонтировать уплотнительную площадку с каретки принтера Epson.

Нащупываем сзади отверстие, отжимаем защёлку и слегка тянем левую сторону вверх.

Аналогично поступаем с правой стороны каретки.

Снимаем планку потянув вверх.

Справа убираем накладку закрывающую шлейф печатающей головки.

Откручиваем 3 винта крепления ПГ.

Аккуратно вынимаем печатающую головку не повредив шлейфы, затем отсоединяем их от разъёмов ПГ.

ПГ демонтирована, впереди промывка печатающей головки Epson!

Промывка печатающей головки

Перед тем как промывать печатающую головку Epson, необходимо замочить её в промывочной жидкости примерно на 1 час. Используйте специализированную промывочную жидкость, в противном случае есть риск повреждения ПГ.

Перед замачиванием и промывкой печатающей головки Epson необходимо снять металлическую накладку открутив 3 винта.

Так выглядит ПГ с демонтированной металлической накладкой.

Далее нужно подготовить небольшую ёмкость в которую наливаем промывочную жидкость. Уровень жидкости в ёмкости не должен превышать 5 миллиметров, иначе есть риск попадания влаги на контактную площадку печатающей головки Epson.

Внимание!!! Не допускайте попадание влаги на электронные компоненты, а также контакты печатающей головки! Попадание жидкости на контактную площадку ПГ приводит к её поломке и невозможности восстановления.

В небольшую посуду кладём небольшой отрезок материи и заливаем промывочной жидкостью. Промывку желательно подогреть до 40 — 50 градусов по Цельсию.

Обратите внимание, промывка печатающей головки Epson требует аккуратности! Влага на контактной площадке приводит к замене ПГ.

Опускаем ПГ в неглубокую посуду с налитой промывочной жидкостью. Оставляем примерно на 1 час.

Не оставляйте ПГ в промывочной жидкости более 1 часа, это может привести к замене печатающей головки Epson! Пока печатающая головка отмачивается в промывочном растворе подготовим инструмент для дальнейшей работы по восстановлению ПГ.

Берём два 10 кубовых шприца, на концы которых надеваем трубки от капельницы. Примерная длина трубок около 10 сантиметров.

По истечению 1 часа, переходим непосредственно к промывке ПГ. Обычно я замачиваю печатающую головку в растворе минут на 20 — 30, этого вполне достаточно при небольших засорах.

Берём один подготовленный заранее шприц и набираем 8 кубов промывочной жидкости. Затем набираем примерно 1 кубик воздуха, это нужно во избежании гидроудара. Рекомендую перед забором промывки, прогреть её до 40 — 50 градусов по Цельсию.

Вставляем конец трубки в штуцер приёма чернил.

Промываем каждый канал слегка увеличивая давление на поршень шприца. Давить на поршень с силой нельзя, можно повредить стенки канальцев внутри ПГ. Проливаем каждый канал 2 — 3 раза, лить нужно 1,5 — 2 кубика на один цвет.

Когда промываете печатающую головку, смотрите на выход жидкости из сопел ПГ. Промывка должна выходить сплошной стенкой, без каких-либо пробелов. В идеале, без разрывов должен проливаться каждый цвет.

Итак, проливаем каждый цветовой канал 2 — 3 раза и если имеются разрывы выходящей промывочной жидкости, то отмачиваем ПГ ещё 1 час и повторяем процедуру. Если результат положительный и промывочная жидкость выходит стенкой без разрывов, то переходим к дальнейшим действиям.

Берём второй подготовленный ранее шприц, набираем в него воздух.

Теперь воздухом выгоняем остатки промывочной жидкости из печатающей головки. Продуваем шприцем каждый канал 8 — 10 раз.

После проделанных выше операций, убедившись в устранении засора, устанавливаем на место металлическую накладку и убираем печатающую головку на 2 часа в тёплое сухое место. Сразу устанавливать ПГ в устройство не рекомендую, так как на контактной площадке может оставаться конденсат.

Не забываем про металлическую накладку. Устанавливаем её на ПГ и крепим 3 винтами.

Перед установкой необходимо выдержать печатающую головку в сухом теплом месте минимум 2 часа.

Заключительным процессом будет монтаж ПГ обратно в печатающее устройство. Монтируем в обратном порядке:

1. Вставляем шлейфы в разъёмы ПГ;
2. Закрываем шлейфы защитной крышкой справа;
3. Устанавливаем уплотнительную планку с направляющими под чернильные картриджи;
4. Картриджи ставим на своё место;
5. Монтируем защитный кожух.

После сборки подключаем принтер к сети, включаем его и делаем 2 — 3 глубокие прочистки. Распечатываем тест дюз и смотрим помогла ли промывка печатающей головки Epson способом описанным выше. В 90% засоров данный метод эффективен.

Тест дюз после промывки печатающей головки Epson и установки её в принтер.
