Инструкции по заправке и установке перезаправляемых картриджей HP

Общая информация о перезаправляемых картриджах Hewlett-Packard

Заправить и установить перезаправляемые картриджи (ПЗК) на принтеры HP может любой пользователь без опыта. Все принтеры и многофункциональные устройства Hewlett-Packard используют чипованные картриджи. Установленные на перезаправляемых картриджах авточипы (ARC) похожи на чипы оригинальных картриджей, но позволяют делать обнуление уровня чернил для многоразового использования. Некоторые серии принтеров HP используют постоянные чипы (Permanent Chips), которые после расхода первого виртуального уровня чернил, позволяют продолжать печатать на нулевом уровне, периодически дозаправляя чернила.

ПЗК позволяют их владельцам осуществлять быструю и удобную заправку, экономя тем самым затраты на печати в 20 и более раз за счёт применения совместимых, более экономичных, чернил.

Все процедуры по заправке ПЗК мы рекомендуем делать на подготовленной поверхности, чтобы чернила не попадали на мебель.

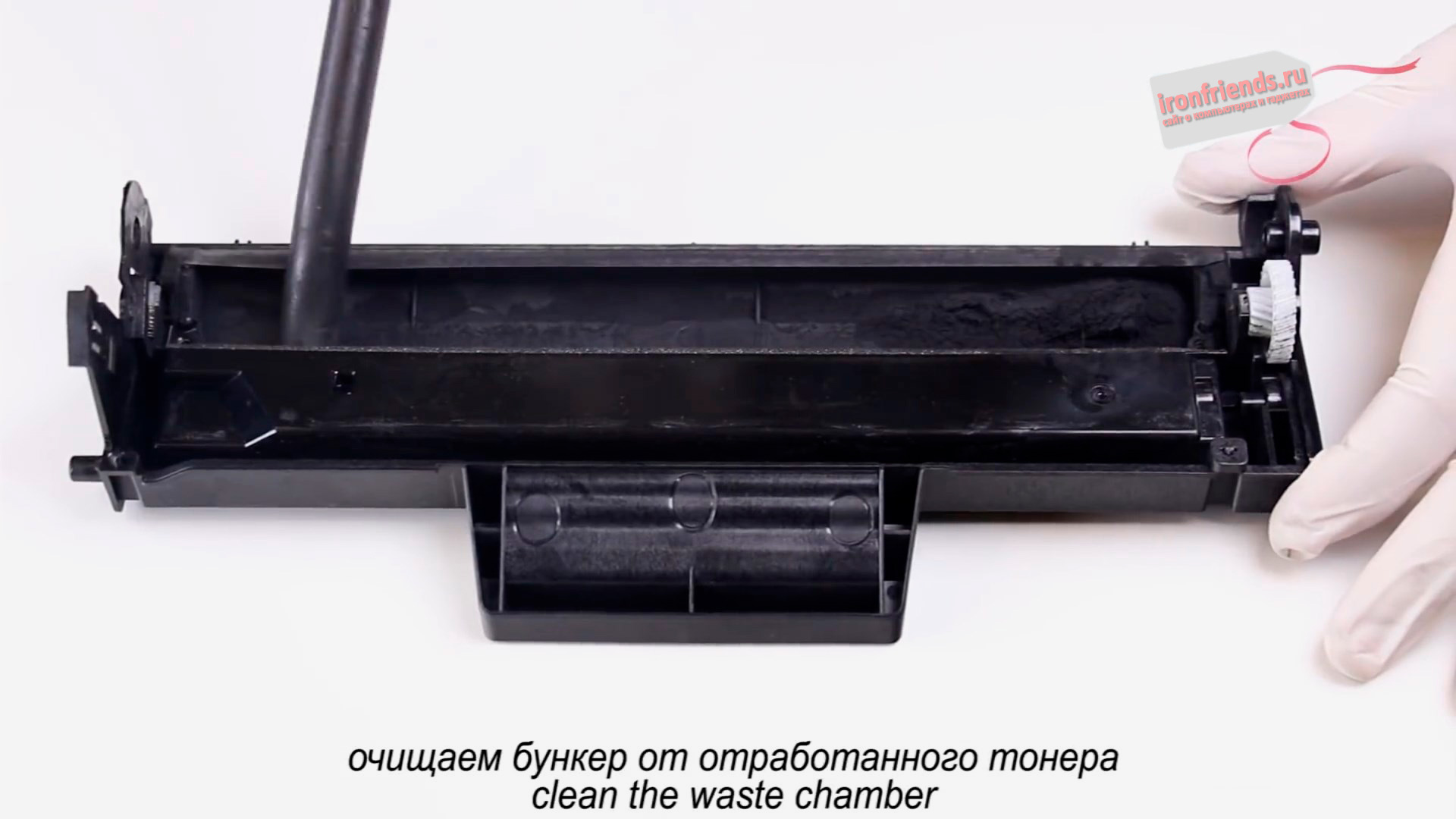

Очистка бункера с отработкой

В идеале отработка высасывается специальным пылесосом для тонера, которые есть в сервисных центрах.

Обычный пылесос использовать нельзя (он будет портится сам и выбрасывать в воздух опасные для легких мелкие частицы тонера). Вам придется очень аккуратно вытряхнуть тонер в мусорный пакет, очистить бункер с помощью мягкой малярной кисти и протереть весь пластик снаружи сухой мягкой салфеткой.

Старайтесь, чтобы пыль не поднималась в воздух, так как вдыхать ее нельзя (она не ядовитая, но очень плохо выводится из легких). Также перед очисткой желательно снять все пластиковые шестеренки, чтобы они не выпали и не запачкались тонером (если это произойдет, придется их отмывать зубной щеткой в теплой воде с моющим средством для посуды, сушить и смазывать густой силиконовой смазкой). Рекомендуем предварительно сделать фото их расположения на смартфон, чтобы потом вы могли их правильно установить.

Очищаем ракель – его можно протереть сухой салфеткой или ватными дисками. Использовать какие-либо растворители тут нельзя, так как к нему приклеена эластичная полоска из полимерного материала, которая может отклеится или испортиться.

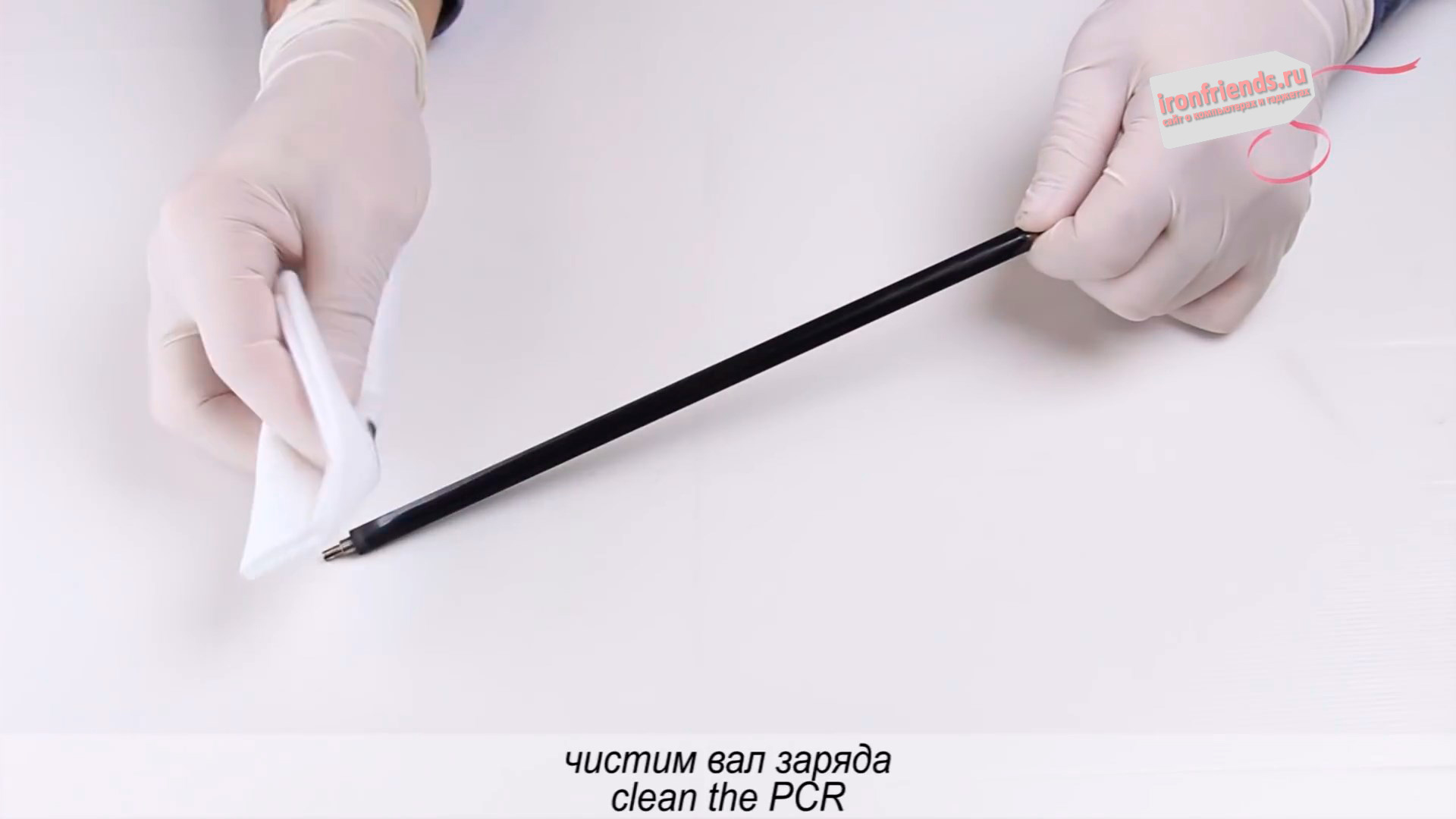

А вот резиновый вал заряда, после тщательной очистки от тонера, нужно протереть специальной жидкостью для чистки картриджей.

Многие опытные заправщики используют для этого чистый ацетон, также можно использовать изопропиловый (технический, продают в компьютерных магазинах) или обычный этиловый (медицинский) спирт. Этот вал сделан из очень устойчивой натуральной резины и не портится от растворителей, но злоупотреблять этим не обязательно. Самое главное делать это при первой заправке и при смене тонера на другой, чтобы разный тонер не смешивался друг с другом (он может иметь разный химический состав и вызывать нежелательные эффекты).

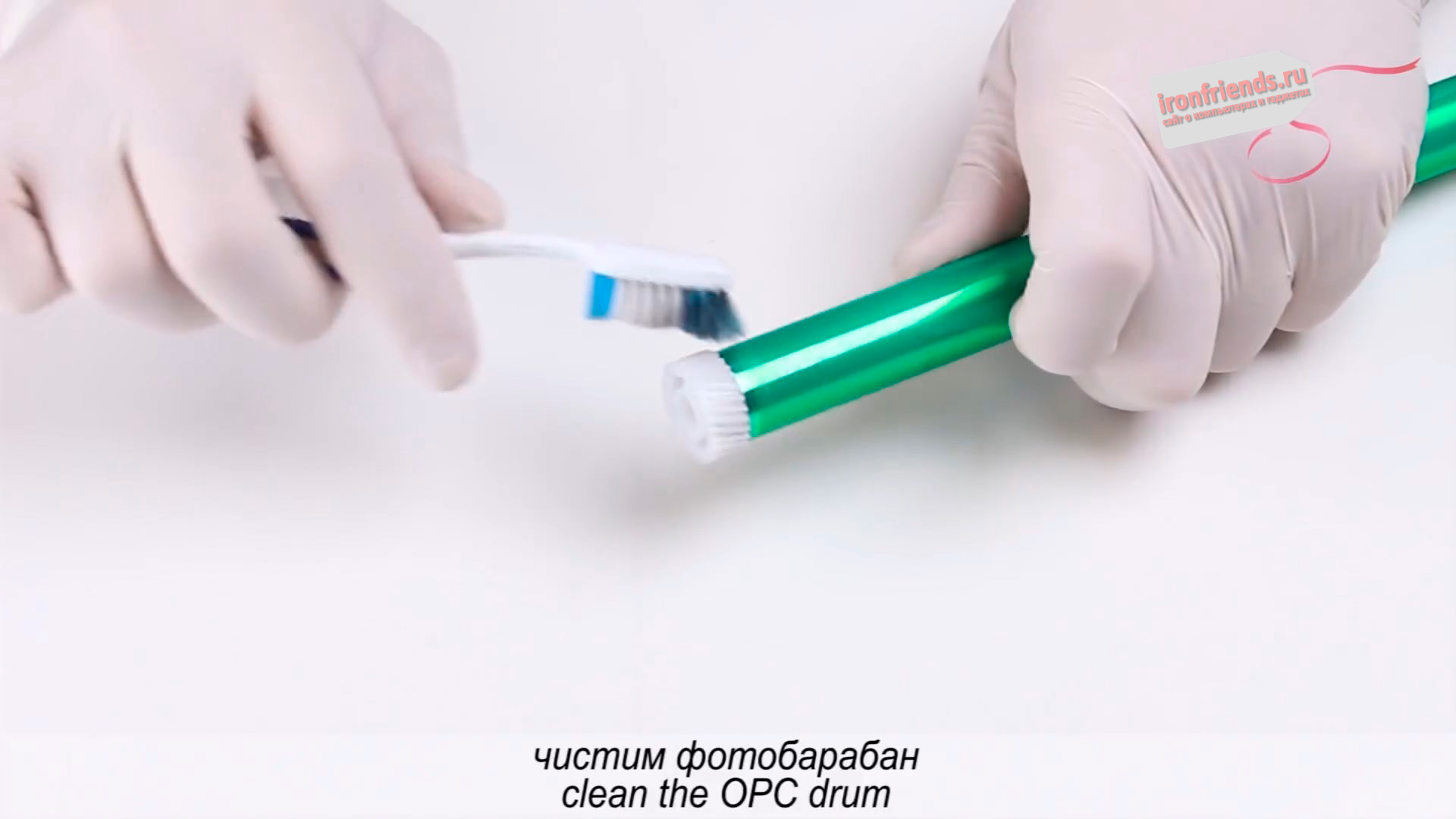

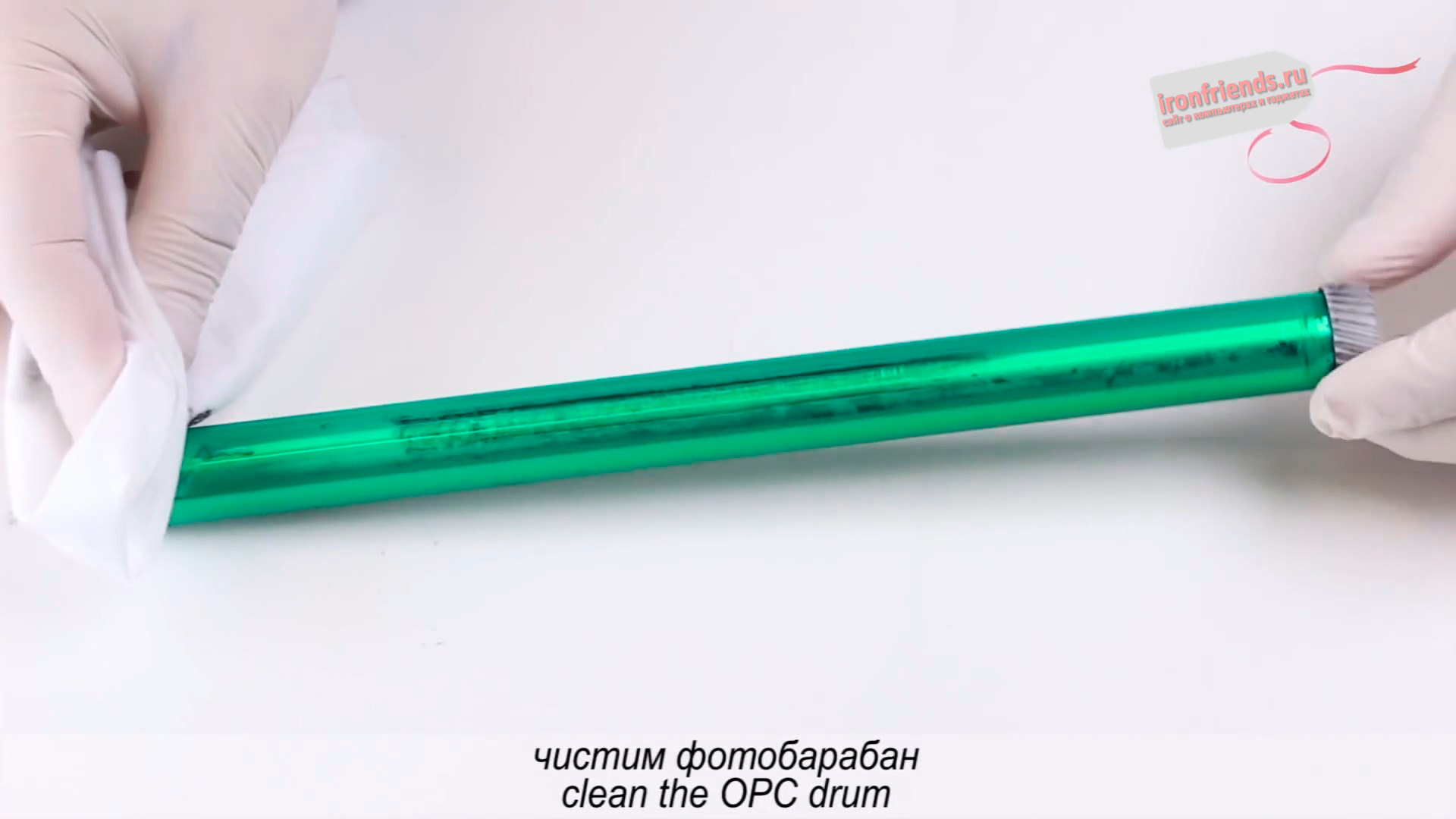

Фотобарабан нужно чистить крайне аккуратно, сухой мягкой не царапающей салфеткой, так как он покрыт чувствительным к механическим повреждениям и растворителям слоем.

Через некоторое время (3-5 заправок) он изнашивается и начинает печатать бледно, оставлять полосы или повторяющиеся пятна, в таком случае его нужно поменять на новый, стоит он дешево.

Загрязненные тонером шестеренки чистим сухой зубной щеткой.

В тяжелых случаях моем в теплой воде со средством для посуды и сушим, затем слегка смазываем густой силиконовой смазкой.

Как выбрать чернила

Краску для печатающего устройства изготовляют множество разных фирм, отзывы о которых самые разнообразные. По мнению специалистов сервисного центра, большинство проблем со струйными принтерами НР происходят из-за предпочтения их владельцами чернил, стоимость которых помогает существенно экономить.

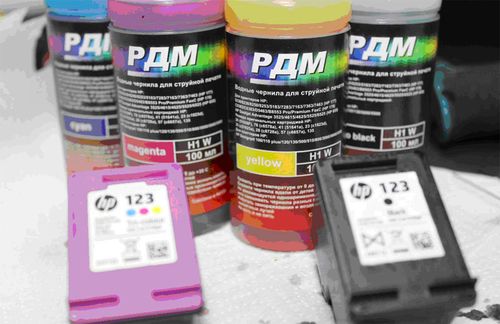

Чернила для картриджа

Для того, чтобы избежать преждевременного выхода из строя печатающей головки, необходимо заправлять принтер НР Deskjet тщательно подобранным красящим материалом. Следует принимать в расчет:

• способ печати, к примеру, термоструйный;
• репутацию фирмы-изготовителя;
• качество полученных изображений;
• соответствие техническим параметрам печатающего устройства.

Дополнительным бонусом станет повсеместность распространения и длительность хранения. Некачественные чернила характеризуются образованием осадка, из-за чего головка принтера (МФУ) НР 650 забивается. Пример на фото.

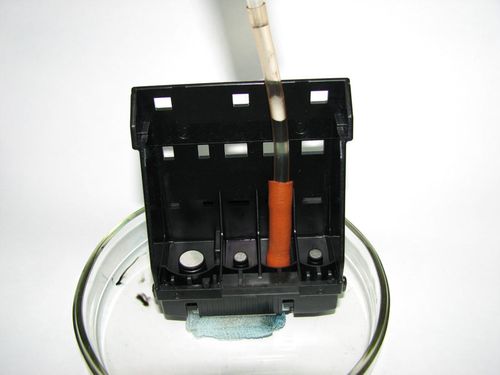

Забитая головка принтера

Их эксплуатация сопровождается кристаллизацией и повреждением дюз. Длительность использования также зависит от частоты употребления. Если принтер слишком долго стоит без дела, то он может сломаться несмотря на оригинальные расходные материалы.

Как самому заправить картридж лазерный HP?

Самый важный этап — это подбор качественных чернил. В инструкции пользователя и на упаковке принтера указываются модели встроенных картриджей. Именно под них вы обязаны покупать краску. К сожалению, не существует чернил от производителя принтеров, поэтому не скупитесь на хорошую краску, иначе получите плохую печать, засохшие сопла и неисправный принтер.

1. Переходим к заправке. Извлеките картриджи из каретки, потянув за специальный, пластиковый кончик или нажав кнопку-фиксатор. Изучите резервуар. На спинке вы увидите наклейку, которая закрывает заправочные отверстия, аккуратно снимите, но не выбрасывайте! Обычно в картриджах есть готовые дырочки для заправки, но если таких не обнаружили, то сделайте аккуратные проколы иголкой в соответствующих углублениях.
2. Наберите 2-3 мл краски в шприц, введите иглу на 2-3 сантиметра внутрь картриджа и медленно впрыскивайте жидкость. На 1 мл чернил уходит 15-20 секунд. Заправляя контейнер сильной струей, рискуете получить пузырьки воздуха, что категорически противопоказано. Об избыточном заполнении оповестят капельки чернил на донышке. Отберите немного краски с помощью шприца, а сопла промокните бумажной салфеткой и протрите спиртом. Верните наклейку обратно.
3. Заправка цветного картриджа требует внимательности, чтобы не попутать резервуары красок. Быстрым способом опознавания чернил будет непосредственное введение иглы в контейнер и выкачивание остатков краски в шприц. Для каждого отверстия используйте новую иглу и шприц, дабы избежать смешивания красок. Вводите чернила в каждый резервуар до наполнения и протрите печатающую систему спиртом после заполнения.

Какие расходники используются

• Чернила. Жидкий краситель для струйных принтеров. Имеет водную или пигментную основу. Пигментные более качественные, устойчивы к свету, не выцветают, не боятся воды, изображение получается более чётким.
• Тонер. Порошковый материал для лазерных принтеров. Изготавливается из отходов нефтяной породы. Расходуется меньше чернил, низкая себестоимость распечатки одной страницы монохромной (чёрно-белой) печати. Благодаря электростатике и роликам тонер переносится на бумагу и закрепляется на ней под действием высокой температуры. На заводе картридж заправляется оригинальным порошком. Пользователь для экономии денег может использовать при заправке менее дорогие совместимые красители.

Конструктивные особенности перезаправляемых картриджей HP

Перезаправляемые картриджи принтеров Hewlett-Packard представляют собой пластиковый сосуд-чернильницу с одной или двумя секциями. Двухсекционные картриджи разделены на дозирующую чернильную камеру и камеру с впитывающей губкой-абсорбером, которая впитывает и удерживает в себе чернила.

Почти во всех ПЗК для HP (за редким исключением) есть два вида отверстий:

• Заправочное отверстие: служит для наполнения картриджа чернилами. В рабочем положении закрыто резиновой пробкой.
• Воздушное отверстие: служит для обеспечения движения чернил в системе. Изначально закрыто пробкой или липкой лентой. В рабочем положении остаётся открытым.

Ниже представлены фото различных типов перезаправляемых картриджей для HP с указанием заправочных и воздушных отверстий.

ПЗК HP с совместимостью № 178, 364, 564, 655, 670, 685, 862, 902, 903, 904, 905, 920, 922, 934, 935 (двухсекционные)

ПЗК HP с совместимостью № 932/933

ПЗК HP с совместимостью № 950, 951, 952, 953, 954, 955, 711

ПЗК HP с совместимостью № 10, 11, 12, 88, 940

ПЗК HP с совместимостью № 177 (воздушных отверстий в картриджах нет)

Заправка и установка ПЗК HP. Последовательность действий

1. Извлеките пробки из заправочных отверстий. Если воздушное отверстие закрыто лентой жёлтого цвета – стикером, оторвите её. Убедитесь, что доступ к воздушному отверстию не закрыт остатками ленты. Если картридж имеет оранжевую заправочную заглушку снизу (см. первое фото выше), то она должна быть закрыта.
2. Наберите в шприц чернила нужного цвета, вставьте иглу шприца в заправочное отверстие и медленно надавливая на шток, залейте чернила в картридж. Если картридж разделён на две секции и в одной из камер содержит губку, то скорость подачи чернил должна быть такой, при которой чернила успевали бы впитываться в абсорбент, полностью заполнив камеру с ним.
3. Закройте заправочное отверстие. Если выпускной клапан картриджа закрыт оранжевой заглушкой, снимите её.
4. Если ваши картриджи укомплектованы силиконовыми уплотнителями – кольцами, то оденьте их на штуцеры в каретке печатающей головки (см. фото ниже).
5. Установите картридж в каретку печатающей головки принтера. Убедитесь, что воздушное отверстие открыто, т.е. не закрыто резиновой пробкой или жёлтым предохранительным стикером. Где находятся воздушные отверстия на разных типах картриджей показано на фото выше.
6. После установки всех картриджей выполните прочистку печатающей головки и распечатайте тестовую страницу (проверку сопел). Если на тесте видны пропуски, вероятнее всего в матрицу печатающей головки попал воздух. В таком случае нужно дать время на вытеснение воздуха чернилами (1-3 часа). После чего можно продолжить тестирование.
7. Если тест проверки сопел идеальный, т.е. без пропусков по цветам – на принтере можно печатать.
8. Контролируйте уровень чернил в картриджах и своевременно дозаправляйте их. Не выбрасывайте оранжевую герметизирующую заглушку, если ваш принтер использует двухсекционные картриджи. Она вам пригодится для последующих заправок.

Сборка картриджа

Вставляем на место все шестеренки, они должны быть чистыми и слегка покрыты смазкой.

Проверните вручную с помощью шестеренок вал проявки, чтобы он полностью покрылся тонером.

Соединяем две части картриджа обратно, следя чтобы пружины попали в свои пазы.

Устанавливаем обратно боковую крышку со стороны, где нет чипа, и фиксируем ее винтом.

Пришло время замены чипа, который в нашем случае находится на второй боковой крышке, но на другом картридже его расположение может отличаться.

Сборка бункера с тонером

Собираем все в обратном порядке, сначала устанавливаем и прикручиваем дозирующее лезвие.

Затем чистый вал проявки (он может быть серебристым или иметь черное покрытие, это нормально).

Не забываем вернуть на место колпачок.

Смазываем край вала изнутри графитной смазкой.

Ставим на место крепление втулки.

Фиксируем его винтом.

На этом сборка бункера с тонером завершена.

Заправка картриджей HP без печатающей головки

На примере картриджей HP 655 мы покажем вам, как заправляются картриджи. Обращаем ваше внимание, на всех картриджах стоят чипы. Чипы – не понимают сколько фактически находится в картриджах чернил, у них стоит счётчик, после заправки уровень чернил не изменится. Многие принтера могут не запечатать, а у многих будет недоступна часть функций, печать фотографий, сканирование и другие. Заправка таких картриджей — это временная мера, мы советуем приобретать вам аналоги, обычно они стоят недорого.

Есть 2 варианта заправки

Заправка через губку выходного отверстия

• Вы кладёте картридж губкой вверх;
• набираете чернил в шприц и начинаете капать чернилами на губку;
• Капать нужно до тех пор, пока губка не перестанет впитывать;
• Затем удалите чернила салфеткой и картридж готов к работе.

Второй вариант более экстремальный

• нужно снять наклейку с картриджа;
• вы увидите круглый пластмассовый подшипник, который нужно продавить шилом;
• наберите в шприц чернила и залейте в отверстие, заливайте медленно, пока чернила не станут вытекать снизу;
• заклейте отверстие и вставьте картридж в принтер.

Важно:если вы купили принтер и на картридже написано SETUP, после заправки в 95 % случаях возникают проблемы, лучше приобрести новые картриджи, а потом уже их заправлять.

Как заправить картридж HP 26 A ( CF 226 A )

Картридж состоит из двух частей, как и HP 85A, рассмотренный в первом примере данной статьи. Также имеет бункер отработанного тонера и отсек для тонера. Принцип заправки немного отличается от 85 – го, но в основном действия те же.

Разборка картриджа HP 26A

Первое, что нужно сделать, это снять защитную шторку. В принципе её можно и не снимать, но я проделаю данную процедуру. Далее необходимо вытащить железные штифты с правой и левой боковины картриджа HP CF226A. После удаления штифтов, картридж легко разделяется на две половины.

Шаг №1 — Снимаем защитную шторку

Шаг №2 — Вытаскиваем штифт с правой стороны картриджа

Шаг №3 — Вытаскиваем штифт с левой стороны картриджа

Шаг №4 — Разделяем картридж HP 226A на две половины

Чистка бункера отработки картриджа HP 26 A

Перед каждой заправкой необходимо в обязательном порядке обслужить бункер отработанного тонера. Чтобы это сделать, нужно демонтировать фотобарабан (фоторецептор) вытащив штифт фиксирующий его к корпусу. Затем нужно снять ролик заряда и ракель, который крепится двумя винтами с правой и левой стороны. После того как ракель снят, высыпаем весь отработанный тонер. Далее собираем всё в обратном порядке, не забыв тщательно протереть ролик заряда средством для мытья окон. При установке фоторецептора не забудьте установить пружинку на кардан фотобарабана.

Шаг №5 — Вынимаем железный штифт фотобарабана

Шаг №6 — Демонтируем фотобарабан

Шаг №7 — Снимаем ролик заряда

Шаг №8 — Демонтируем ракель

Шаг №9 — Тщательно вычищаем бункер отработанного тонера

Шаг №10 — Устанавливаем ракель на место

Шаг №11 — Крепим ракель двумя винтами

Шаг №12 — Стопорим пружинку прижимающую карданный вал фотобарабана

Шаг №13 — Устанавливаем ролик заряда и фотобарабан

Шаг №14 — Вставляем штифт фоторецептора

Шаг №15 — Освобождаем пружинку прижимающую карданный вал фотобарабана

Разбор и заполнение отсека тонера в картридже HP 26 A

Разбор отсека для тонера в картридже HP CF226A начинаем со снятия боковой крышки с левой стороны. К корпусу она крепится одним винтом под крестовую отвёртку. Потом нужно снять магнитный вал. Кстати магнитник очень похож на вал от картриджа HP 85A. Из чего следует, что и тонер будем засыпать такой же, а именно HP LJ P1005. Дозирующее лезвие снимаем аккуратно, так как под ним находится герметик.

После снятия магнитного вала и дозирующего лезвия, переходим к очистке самого отсека от старого тонера. Для удобства можно воспользоваться специальным пылесосом или компрессором. Забыл сказать, внутри отсека находится плёнка, выполняющая роль мешалки. Её нужно удалить, иначе неудобно чистить и заправлять отсек. Когда всё почищено приступаем к добавлению тонера.

В картридж HP CF226A сыпется тонер, как я уже писал ранее, HP LJ P1005. Дозировка:

• Для HP CF226A сыпем 100 грамм;
• Для HP CF226X засыпаем 280 грамм.

Шаг №16 — Снимаем боковую крышку с левой стороны картриджа

Шаг №17 — Вынимаем магнитный вал

Шаг №18 — Отвинчиваем винты крепления дозирующего лезвия

Шаг №19 — Аккуратно извлекаем дозирующее лезвие

Шаг №20 — Удаляем плёнку и тщательно всё чистим от старого тонера

Шаг №21 — Засыпаем новый тонер

Замена чипа

Большинство современных картриджей защищены от заправки специальным чипом. Если это ваш случай, то в комплекте с тонером придется приобретать еще и сменный чип. При его замене также рекомендуется смазать контакты на крышке токопроводящей смазкой.

После этого останется прикрутить вторую крышку с чипом обратно или закрепить ее термопистолетом, если для крепления использовались срезанные пластиковые заклепки.

Менять каждый раз чип не является оптимальным решением, так как это увеличивает стоимость заправки примерно в два раза. Лучшим решением будет один раз перепрошить принтер, сняв защиту от заправки. Это можно сделать самостоятельно, но мы крайне не рекомендуем это делать неопытным пользователям – есть большой риск полностью угробить принтер. Лучше отнесите его в фирму, занимающуюся заправкой картриджей и заплатите за прошивку.

Из чего состоят картриджи

Лазерных картриджей есть два вида. В одних есть специальное отверстие для засыпки порошка в бункер, в других нет. С такой моделью придется повозиться, для того чтобы добраться до отсека с тонером.

Картридж для печатающего устройства состоит из двух частей. Первая — это бункер для красителя. Вторая – контейнер для сбора мусора и остатков порошка.

Замену тонера в картридже проводят в два этапа: сначала очистка контейнера для мусора, потом заправка.

Как заправлять картриджи HP Deskjet чернилами в домашних условиях

Заправить картридж для принтера HP можно как в сервисном центре, так и на дому. Выбор осуществляется только собственником исходя из своих возможностей и навыков. Если он знаком с конструкцией МФУ или принтера, имеющегося в его распоряжении, и обладает всеми необходимыми навыками, то заправить картридж НР в домашних условиях для него не составит труда.

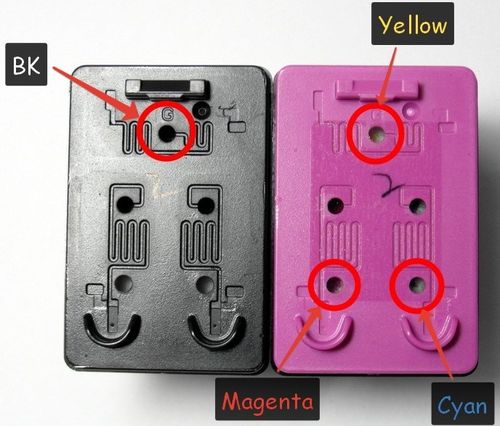

Расположение цветов в старом картридже HP 122

Введение краски происходит следующим образом:

1. Для начала извлекают черный и цветные картриджи. Перед этим сдвигают каретку, обеспечить это легко: стоит только потянуть за кончик или использовать специальный фиксатор.
2. Осматривают резервуар, находят на его обратной стороне наклейку и аккуратно ее снимают. Под ней находятся заправочные отверстия, которые после процедуры заклеиваются обратно. При их отсутствии в специальных углублениях проделывают проколы.
3. В заранее приготовленный шприц набирают до 3 мл чернил и впрыскивают их в печатающую головку. Чтобы заправить картридж требуется объем краски, равный аналогичному показателю резервуара. Все движения должны быть выверенными и спокойными. При появлении частиц чернил на дне следует прекратить ввод расходного материала, так как картридж принтера НР переполнен.
4. Лишние чернила можно откачать шприцом, рабочую поверхность обтереть, а наклейку приклеить на место.

Итак, можно ли заправлять картриджи НР 650 самому и без последствий? Ответ положительный только при соблюдении некоторых условий:

1. Каждый резервуар соответствует своему цвету. Заполнение отсека другим цветом может привести к негативному результату.
2. Перед тем, как самостоятельно заправлять черный картридж струйного принтера, следует провести промывку печатающей головки. Остатки старых чернил при смешении с новыми ведет к забиванию дюз печатающей головки. Поэтому для каждого вида чернил можно и нужно использовать новый шприц.

Самому заправить картридж НР лазерного принтера немного сложнее. Данный тип печатающего устройства отличается высокой производительностью, отличным качеством и долгим периодом использования. Лазерный принтеры стоят гораздо дороже, чем струйные, но разница довольно быстро окупается за счет результатов применения.

Заправка лазерного принтера

Вместо жидких чернил в данном случае используют порошок-тонер. Чтобы заправить устройство следует одеть перчатки и маску. Последнее необходимо для защиты дыхательных путей от микроскопических частиц. Меры принесут больший эффект при проведении заправки в проветриваемой комнате.

Чтобы заправить тонер в картридж лазерного принтера НР, необходимо найти на его поверхности пробку. Расходный материал засыпают через отверстие, которое она прикрывала. Сначала высыпают остатки красящего вещества, и только потом заправляем устройство новым. Последним шагом является сборка конструкции принтера НР в обратном порядке. Картридж устанавливают без резких движений, так как это может повредить его структуру, следовательно, печать в привычном режиме будет невозможна. При каких условиях можно заправить картридж самому, и как это делают профессионалы вы увидите на видео.

Как почистить картридж лазерного принтера

Теперь надо разобрать и вычистить от грязи контейнер для мусора. Для этого при помощи отвертки выкручиваем винтики, которые фиксируют боковые заглушки корпуса. Затем аккуратно вытаскиваем светочувствительный барабан. Важно не брать его пальцами за основную поверхность, а стараться держать по бокам или за шестерню, иначе барабан испортится и будет непригоден для последующего использования. После того как фотовал достали из корпуса, желательно положить его подальше от основного рабочего пространства, накрыв газетой или листом бумаги, чтобы не попадали свет и пыль.

Затем нужно извлечь заряжающий вал (прорезиненая деталь), который находится под светочувствительным барабаном. При этом помнить, что все детали необходимо брать за боковые части. Так как повреждение поверхности этих частей приведет к снижению качества печати.

Теперь выкручиваем чистящее лезвие, которое называется ракель. И осторожно, так чтобы не разлетались по сторонам остатки порошка и мусор, переворачиваем и вытряхиваем контейнер. Тщательно очищаем от остатков краски все детали и собираем их обратно. В заправочных мастерских используют специальный пылесос, при помощи которого очищают весь корпус печатающего устройства.

Соблюдайте меры предосторожности

Важно помнить, что тонер для заправки картриджей принтера довольно токсичен. В его составе есть такие вредные элементы как свинец и кадмий. Поэтому нельзя допускать попадания красящего вещества на кожу и тем более в дыхательные пути. Занимайтесь заправкой картриджа исключительно в резиновых перчатках и защитном халате!

Кроме того, все работы желательно проводить в хорошо проветриваемом помещении, где нет детей или домашних животных. Лучше всего на глаза надеть защитные очки, а нос и рот защитить респираторной маской. Будьте аккуратны и старайтесь не рассыпать тонер.

Зачастую в процессе работы с картриджем небольшое количество тонера попадает на руки. От этого никто не застрахован. Даже самый аккуратный мастер. В таком случае достаточно смыть тонер тёплой (но не горячей!) водой с мылом.

Меры безопасности

Все составляющие тонера для печатающих устройств очень токсичны. Чтобы избежать отравления перед тем, как заправить картридж лазерного принтера следует надеть резиновые перчатки, халат или другую одежду, которую не жалко.

Замена тонера должна проводится в хорошо проветриваемом помещении. Так как мелкие частицы тонерной пыли могут проходить даже через специальный противогаз. Можно вооружиться респиратором или марлевой повязкой. Но они вряд ли помогут, если даже противогаз пропускает частицы пыли.

Стол, на котором будет проводиться заправка картриджа лазерного принтера должен быть накрыт газетой или чем-то подобным.

Как заправить картридж HP 18 A ( CF 218 A )

Аналогичным способом, представленным ниже можно заправить картридж HP 30A. При заправке будьте внимательны, в конструктиве используются винты с левой резьбой. Один из них находится на дозирующем лезвии с правой стороны. Если сорвёте резьбу, то изделие можно будет выкинуть в мусорное ведро.

Разборка

С правой стороны картриджа HP 18A отверните винт и подденьте крышку плоской отвёрткой. Вставлять отвёртку нужно между монолитным корпусом отсека для тонера и крышкой, состоящей из двух частей. Крышка припаяна к корпусу, поэтому заломите отвёртку, чтобы сломать спайку и снять её. Демонтируйте магнитный вал. Прежде чем снимать дозирующее лезвие, острым предметом процарапайте метки под шляпками винтов. Это нужно для правильной установки дозирующего лезвия на место.

Внимание! Винт с правой стороны дозирки с левой резьбой. Итак, выкрутите оба винта и снимите дозирующее лезвие. Теперь нужно тщательно очистить отсек от старого тонера. Если этого не сделать, то картридж HP 218A при печати даст фон. Лучше всего, при чистке использовать специальный пылесос, или можно продуть компрессором.

Шаг №1 — С правой стороны откручиваем винт крепящий боковую крышку

Шаг №2 — снимаем боковую крышку

Вид картриджа HP 18A со снятой боковой крышкой

Шаг №3 — Снимаем магнитный вал

Шаг №4 — Острым предметом делаем метки на винтах крепящих дозирующее лезвие.

Шаг №5 — Откручиваем винты крепления дозирующего лезвия

Шаг №6 — Демонтируем дозирующее лезвие

Шаг №7 — Тщательно вычищаем корпус от старого тонера

Заправка

Заправлять картридж будем немагнитным тонером Samsung ML-1210. Как показала практика, он отлично подходит для заправки данного экземпляра. Печать получается чёткой и более контрастной. Обратите внимание, что при заправке тонером Samsung, нужно обязательно удалить магнитный стержень из оболочки магнитного вала. Сыпем примерно грамм 65 – 70.

Сборка

После добавления нового тонера в картридж HP 218A, собираем его в обратном порядке. Протираем дозирующее лезвие моющим средством для окон («Мистер Мускул», «Сияние», «Капля» и т.д.). Устанавливаем на место и крепим винтами. Закручиваем винты так, чтобы шляпки встали ровно по рискам, которые отмечали ранее. Не забудьте про винт с правой стороны, он с левой резьбой.

Далее берём магнитный вал и вынимаем внутренний стержень, как было сказано выше, он нам больше не нужен. Протираем сам вал тряпочкой, смоченной тем же средством, которым протирали дозирку. Устанавливаем магнитник на своё место. Окончательным действием будет установка правой крышки и креплением её винтом. Чтобы шестерня на крышке встала в паз магнитного вала, немного её прокрутите. На этом всё. Вопрос «Как правильно заправить картридж HP 218A» решён.

Шаг №8 — Засыпаем новый тонер

Шаг №9 — Монтируем дозирующее лезвие картриджа HP 18A, предворительно протерев моющим средством на своё место

Шаг №10 — Крепим дозирующее лезвие винтами, строго по меткам

Шаг №11 — Из магнитного вала обязательно вытаскиваем внутренний стержень

Шаг №12 — Устанавливаем магнитный вал без внутреннего стержня на место, предворительно протерев его моющим средством

Шаг №13 — Ставим боковую крышку картриджа на место

Шаг №14 — Вкручиваем крепёжный винт

Картридж HP 18A заправлен

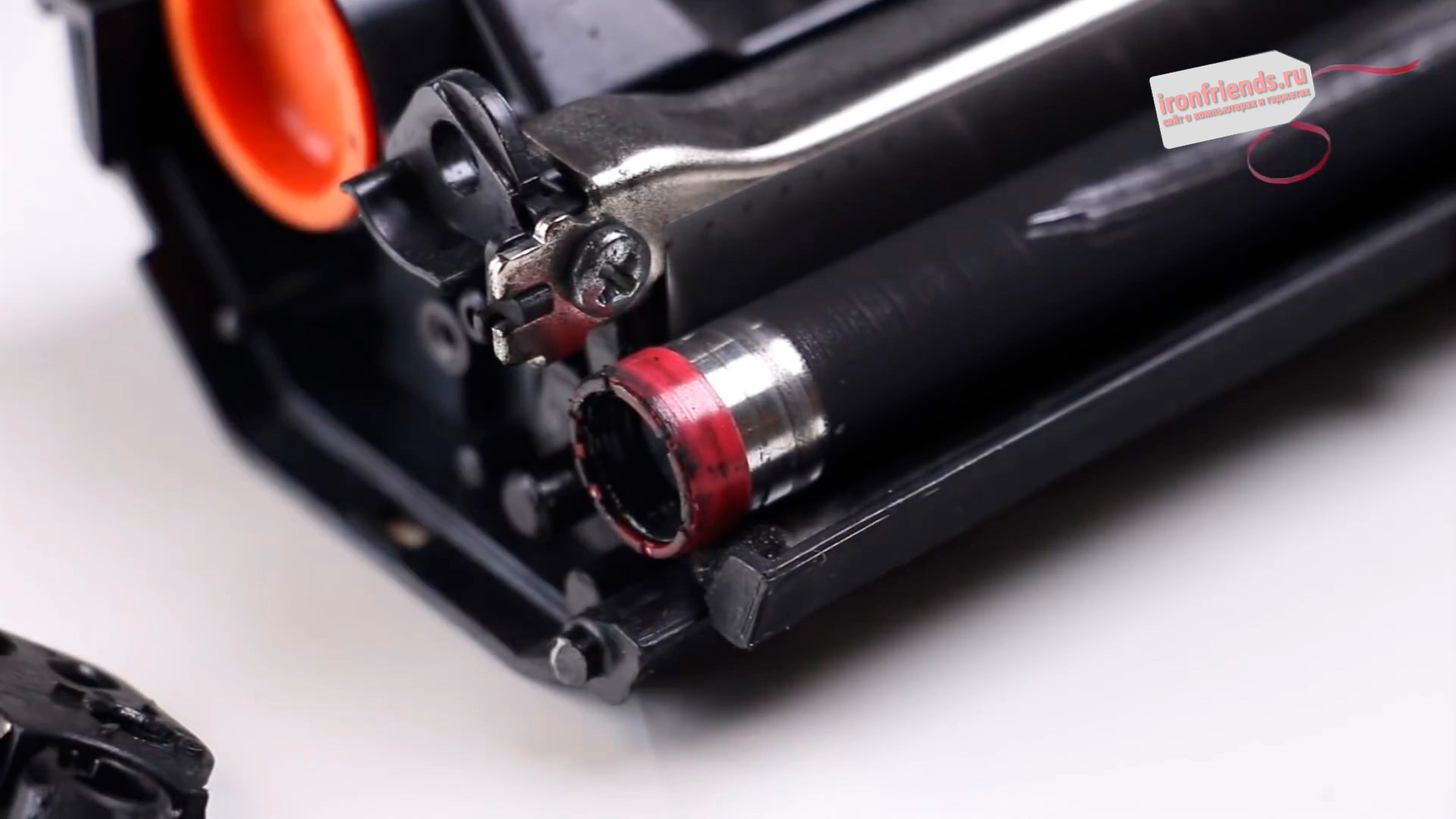

Разборка бункера с тонером

Откручиваем винт крепления контактной втулки.

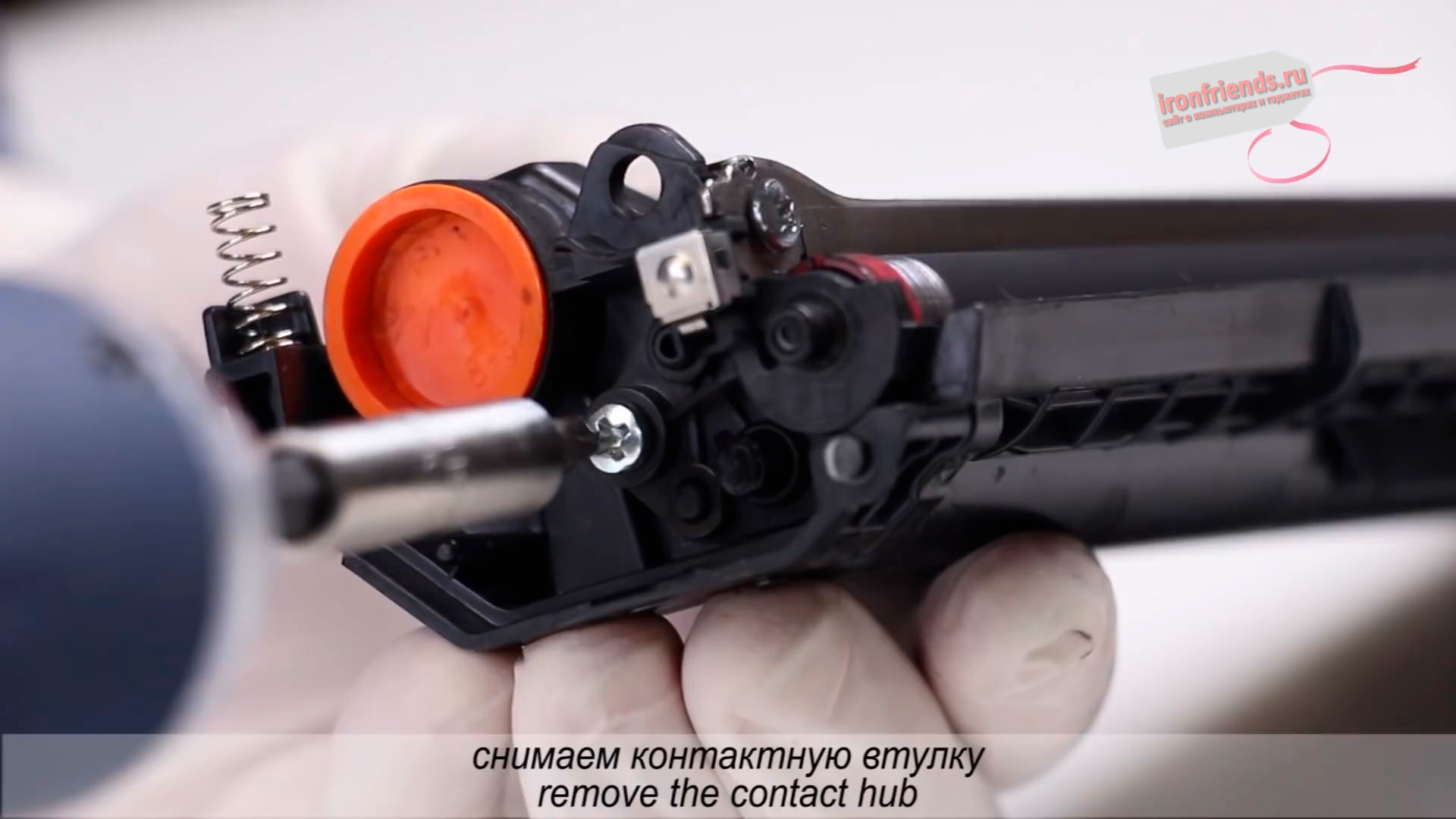

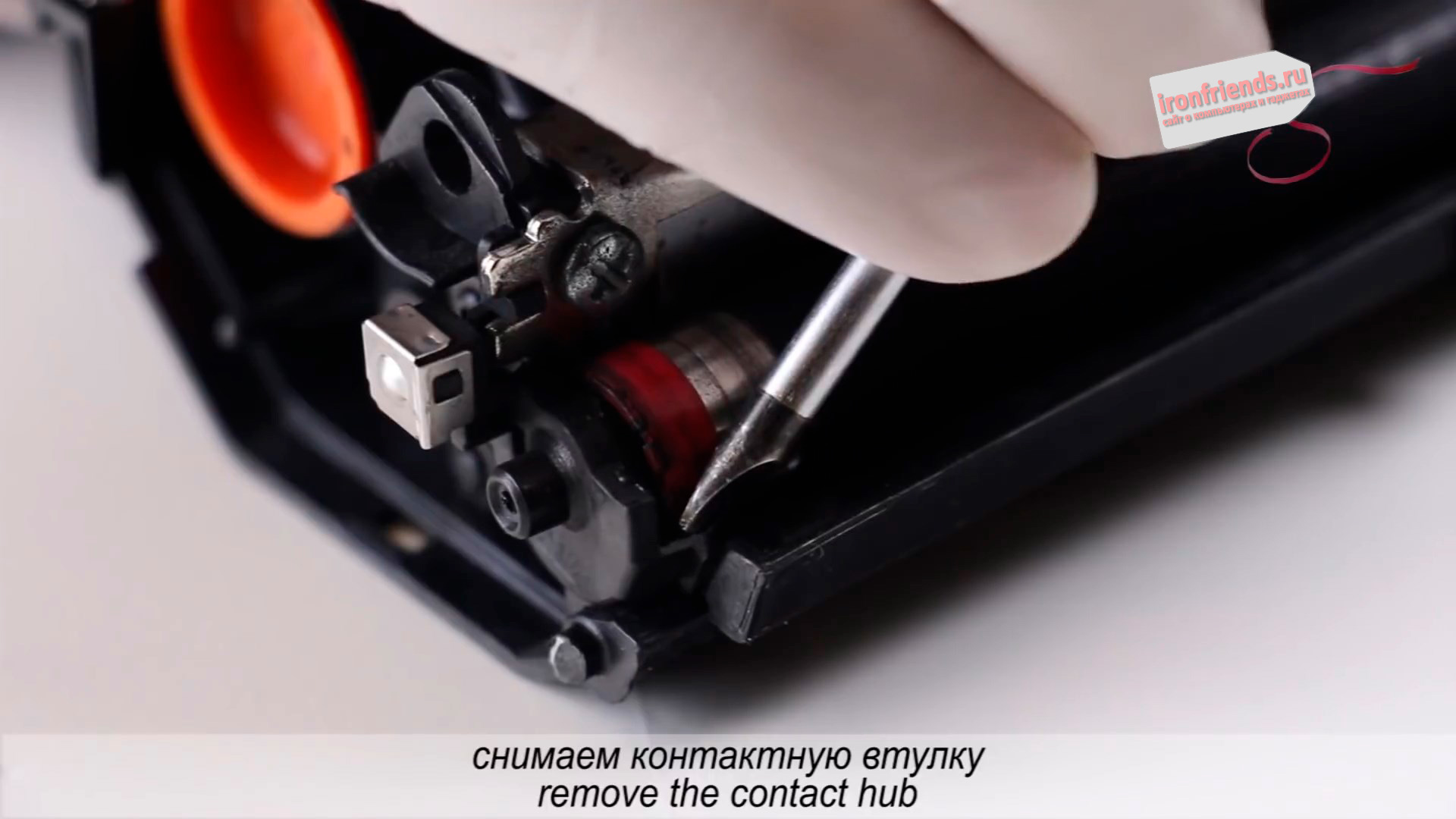

Снимаем контактную втулку, аккуратно надавливая плоской отверткой на пластиковое крепление вбок.

Вот так выглядит втулка после снятия крепления.

Таким же образом снимаем шестерню с другой стороны.

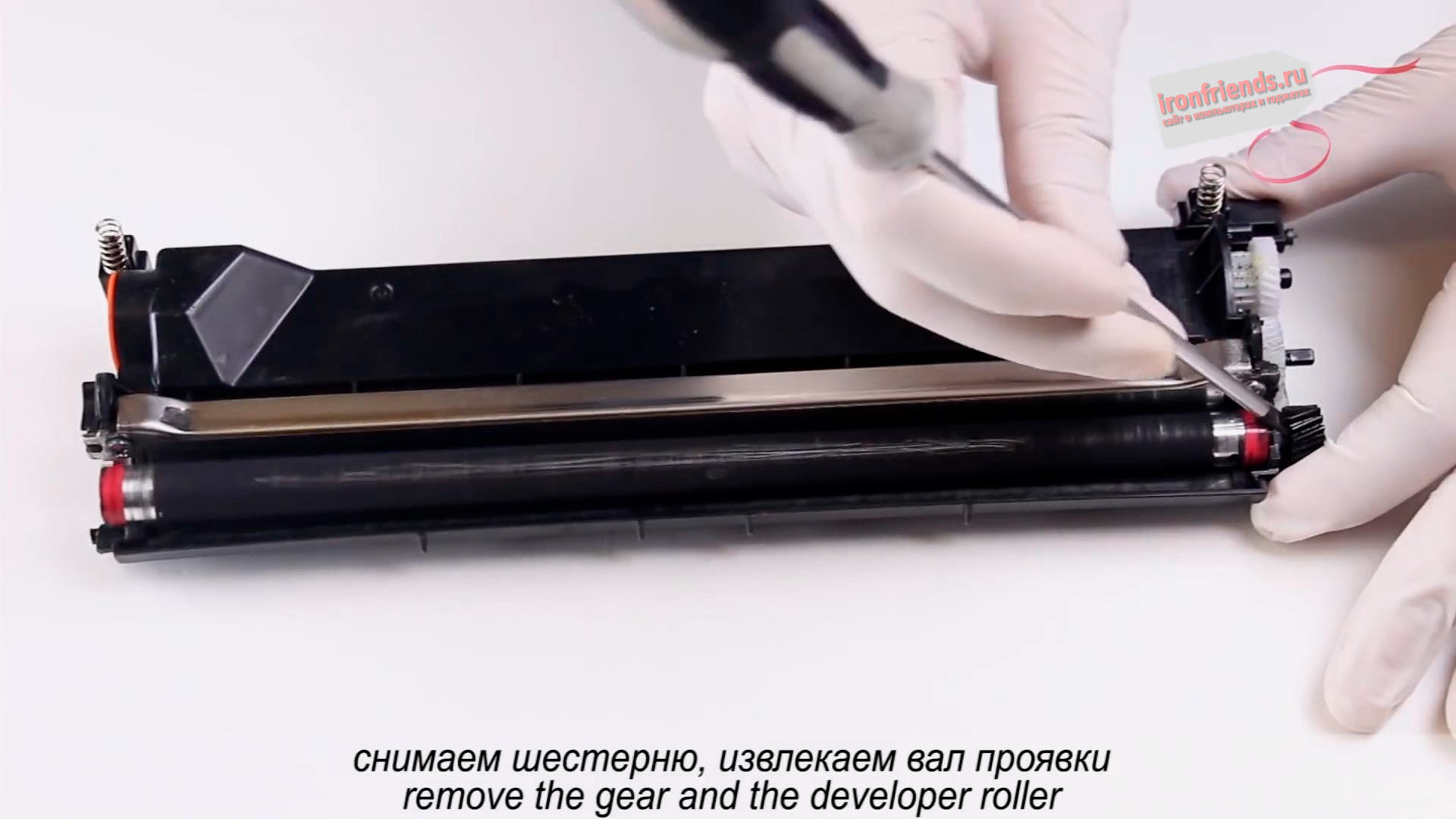

Извлекаем вал проявки уверенным движением в сторону.

Откручиваем два винта дозирующего лезвия.

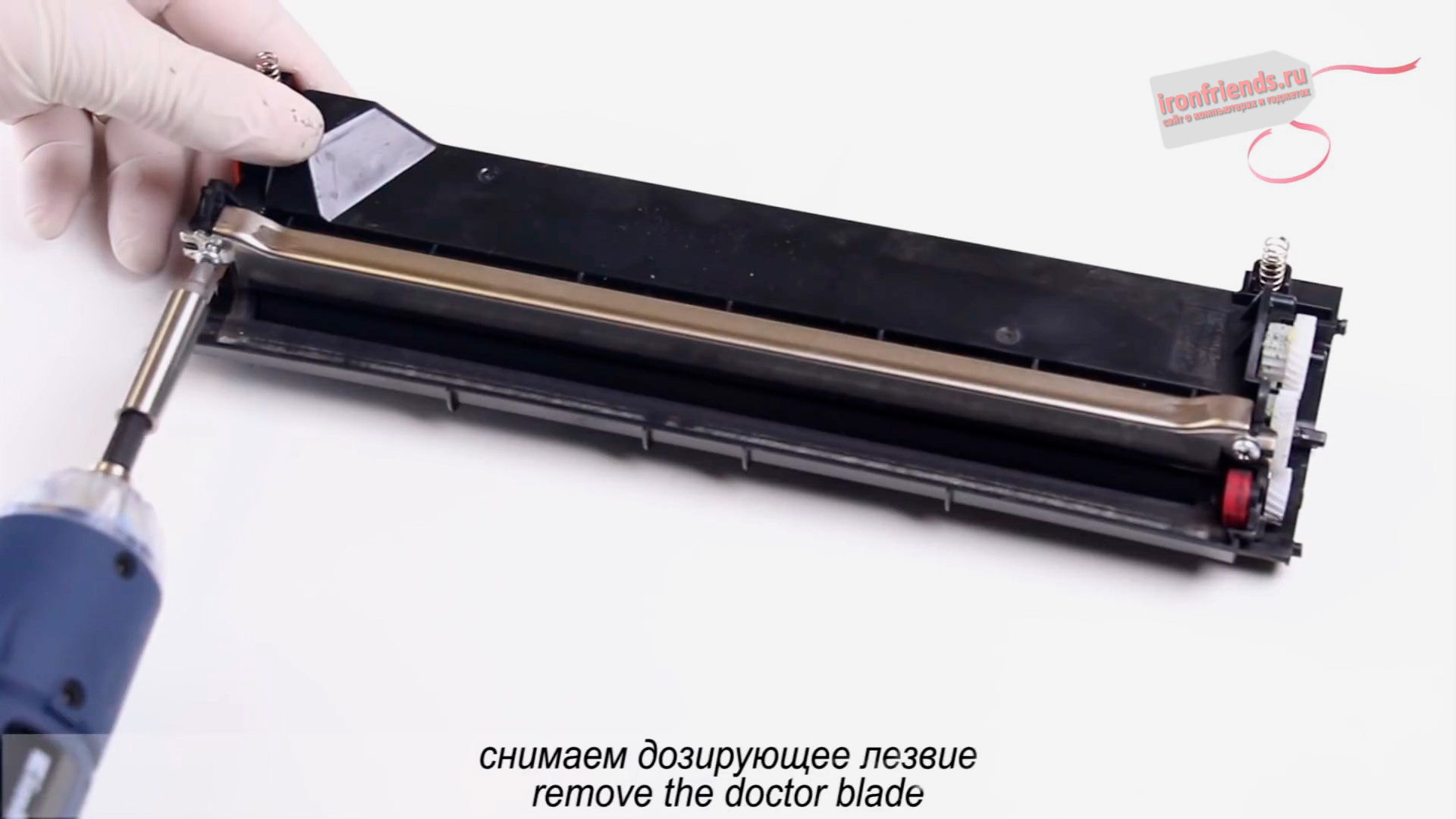

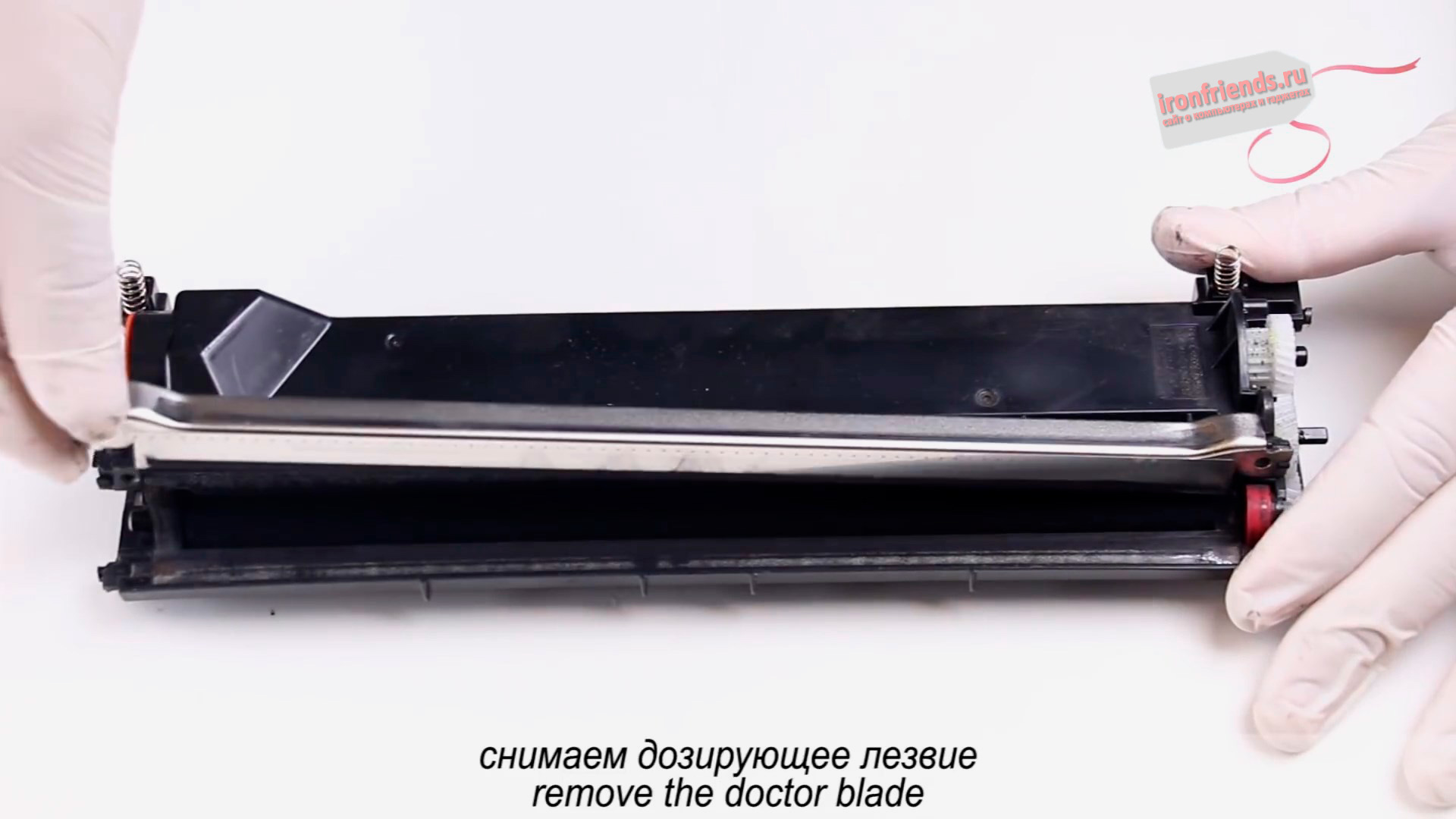

Снимаем лезвие, немного потянув на себя и затем вверх.

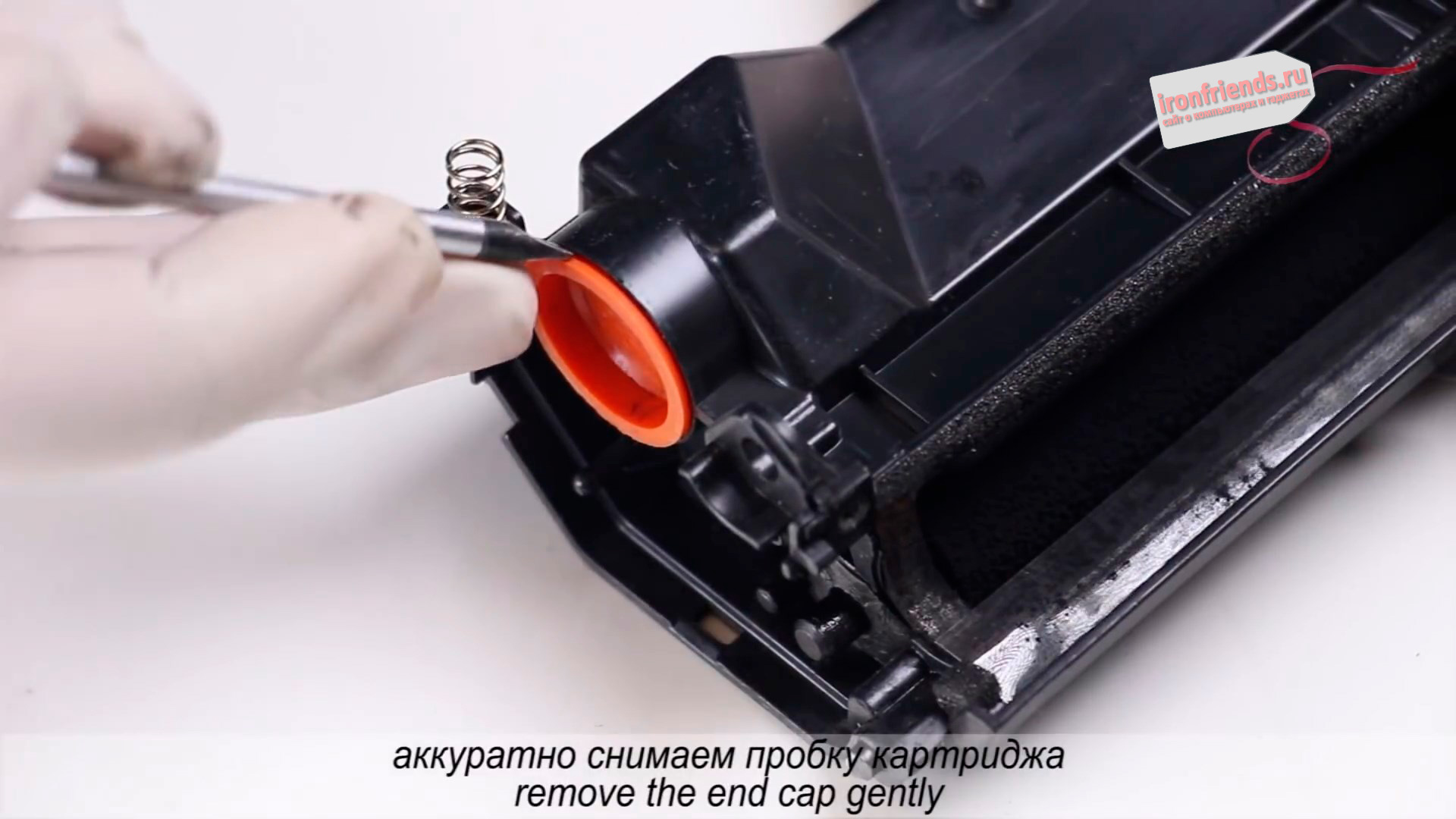

Снимаем пробку с заправочного отверстия для тонера.

Если его нет – сверлим дрелью или проковыриваем ножом.

Как заправить картридж струйного HP

1. Ознакомьтесь с инструкцией к принтеру. Бумажный вариант идёт в комплекте. А на сайте производителя можно скачать электронную версию. Изучите схему установки каретки для снятия картриджа перед самостоятельной заправкой.
2. Извлеките картридж и положите на застеленный стол.
3. Сначала нужно заправить чёрный картридж принтера HP, затем перейти к цветным.
4. Снимите с корпуса наклейку.

   В некоторых моделях под наклейкой есть круглый пластмассовый подшипник, его нужно продавить шилом.
5. Если отверстие, через которое делается заправка, слишком узкое, расширьте ножом, сверлом или другим инструментом.

6. Наберите краску в шприц.
7. Вставьте иглу внутрь под углом 45° на треть высоты корпуса.
8. Постепенно выдавливайте краситель внутрь со скоростью не более 1 мл/мин.

9. Если чернила начинают проступать сверху, обратно откачайте их в шприц.
10. Протрите корпус спонжиком.
11. Перед заправкой цветных картриджей наберите в отдельные шприцы по 2-3 мл чернил всех необходимых цветов.
12. Найдите схему расположения отверстий/цветов на корпусе чернильницы, чтобы не перепутать оттенок. Размещение можно найти в интернете, указав в поиске модель картриджа.
    Иногда в картридже аж пять отверстий, по два на желтый и синий цвета. Заправляются только одни из них.
13. Заправляете цветные картриджи аналогично монохромным.
14. В уже заправленных картриджах обратно заклеиваете отверстия наклейкой.
15. Устанавливаете ёмкость на место в каретку и проверяете качество печати.

Если после наклеивания этикетки чернила начинают выходить с нижней части, надо откачать краску.

Как заправить картридж HP 122 Как заправить картридж HP 123

Видео

Необходимые инструменты и материалы

• Средства защиты. Для защиты кожи на руках надеваются резиновые перчатки. Поверх одежды надевается защитный халат или просто старые вещи.
• Старые газеты или бумага. Ими застилается поверхность, на которой будет проводиться заправка.
• Заправочный материал. Для заправки лазерных картриджей покупается тонер, для струйных – чернила.
• Средства очистки. Убрать остатки чернил можно сухими салфетками или спонжиками, обмоченными в промывочную жидкость.
• Шприцы. Для заправки всех картриджей струйного принтера надо по одному шприцу на каждый цвет. Минимум нужно 4 шприца с тонкими иглами, объёмом не менее 5 мл. Заправка одним шприцем тоже возможна, но после заливки каждого цвета надо очень тщательно промыть полость шприца, поршень и иглу.
• Шило, отвёртка или сверло небольшого диаметра. При необходимости инструментами расширяются заводские отверстия в чернильнице для заливки красителя.

Пошаговые инструкции

Как правильно разобрать картридж:

1. После извлечения картриджа из лазерного принтера первым делом откройте винт боковой крышки, как показано ниже:

2. Теперь снимите боковую крышку картриджа для принтера:

3. После того, как вы сняли внешнюю крышку, следующий шаг – извлечь барабан. Возьмите его с белой части (шестеренки) и потяните в указанном направлении.

4. Вот как будет выглядеть лазерный картридж после изъятия фото барабана:

5. Теперь вам нужно отключить ролик, как показано ниже:

6. Слегка надавите на стержень с помощью какого-нибудь острого инструмента, а затем слегка сдвиньте вверх и выньте его влево.

7. Следующим шагом является разделение блока отходов и блока чернил, которые соединяются вместе с помощью штифтов. Таким образом, вы должны вынуть штифты, которые находятся на обеих сторонах.

8. После толкания штифта изнутри, пришло время вытащить его с внешней стороны, как вы можете видеть на рисунке ниже.

9. После удаления штифтов с обеих сторон необходимо снять пружину, как показано на рисунке:

10. Следующим шагом является разделение двух основных частей. Одна часть является мусорным, а другой называется чернильным контейнером. Держите тонер, как показано на рисунке, и раздвиньте обе части..

11. Вид части отработанных чернил и более близкий вид пружины, которая должна быть снята для открытия контейнера отработанных чернил.

12. Снимите пружину, а затем снимите пластиковую крышку, как показано на рисунке:

13. Теперь удалите винтыконтейнера отходов, чтобы отделить чистящее лезвие, а затем удалите чернила, которые были собраны в этой части.

14. Теперь, когда вам удалось открыть, вы должны почистить сборщик мусора и часть чистящего лезвия. Чистящее лезвие следует чистить мягкой тканью, а не щеткой, так как щетка может поцарапать лезвие.

15. Далее вам необходимо собрать часть мусорного контейнера. Сначала установите чистящее лезвие, а затем пластиковую крышку, как показано на рисунке:

16. Установите на место пластиковую крышку, чтобы она зафиксировалась в прорези / канавке, как показано на рисунке:

17. Теперь установите пружину обратно в ее положение, как показано на рисунке ниже.

18. Теперь, что вы сделали, так это то, что вы открыликонтейнер для отработанных чернил, очистили его и затем закрыли его. Теперь начинается основная часть, которая заключается в заправке картриджа лазерного принтера. Итак, теперь возьмите другую часть, где находятся чернила. Откройте его и заполните чернила, затем закройте и, наконец, соберите две части, которые были отделены ранее.

19. Сняв боковую крышку, вы можете увидеть белую пластиковую крышку, вы должны снять ее и залить туда тонер порошок для картриджа:

20. Зарядка картриджа. Снимите белую пластиковую крышку, теперь вы готовы заправить тонер, но перед этим не забудьте «встряхнуть чернильницу перед использованием». После снятия крышки с бутылки вы можете надеть пластиковую насадку, которую вы обычно получаете вместе с бутылкой, или вы можете попросить ее у продавца.

21. Теперь пришло время наполнить и закрыть крышку, как показано ниже:

22. Теперь вам нужно объединить два блока, то есть контейнер отходов и блок чернил, как показано ниже: убедитесь, что выровняли их, как показано в направлениях, указанных ниже:

23. Следующим шагом будет повторная вставка, которую вы подключили с обеих сторон.

24. Теперь, после того, как вы вставили булавки, пришло время вставить ролик, как показано ниже:

25. Пришло время установить барабан обратно в его положение, т.е. на удерживающий штифт барабана:

26. После переустановки барабана установите боковую крышку.

27. И, наконец, снова вставьте пружину. Заправка лазерного принтера завершена.
