Что такое струйный принтер: принцип печати, устройство

История возникновения

Прародителем струйных принтеров является устройство для записи принимаемых сообщений с телеграфов, которое было изобретено Уильямом Томсоном в 1867. Принцип работы основывался на управлении падающими каплями красителя на бумажный носитель электростатическими законами.

На основе этой технологии в середине прошлого века инженеры компании «SIEMENS» разработали прибор для фиксации информации на бумаге. У устройства был ряд недостатков, включая высокую цену, плохое качество воспроизведения изображения, пачкалась бумага. Но для сейсмографов, электрокардиографов, мультиметров такого качества было достаточно.

Со временем струйная печать стала использовать пьезоэлектрические законы и кристаллы, которые при проходе через них электричества могли менять форму и излучать электроны. Дальше компания Canon разработала другой метод вывода чернил на носитель. На них начали воздействовать температурой до 400 °C, из-за этого чернила из жидкого состояния переходили в парообразное и выпрыскивались на бумагу.

Первыми цветной аппарат изобрели специалисты компании HP. В печати использовали три красителя синего, жёлтого и пурпурного цветов, смешивая которые можно было получить любой оттенок.

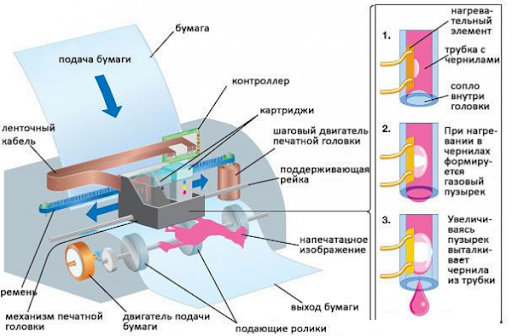

Устройство струйного принтера

Печатающая головка

Отдельная деталь, состоящая из множества мелких сопел. Устройство печатающей головки у разных принтеров практически не отличается. Может меняться только количество отверстий и их расположение. Так, в первых моделях их было всего 12, а сейчас может доходить до нескольких тысяч. Чернила через сопла выдавливаются по пьезоэлектрической или термической технологии.

Характеристики ПГ:

1. Количество цветов. Минимальное – 4, максимальное – 12. Чем больше красителей, тем качественнее печать и лучше цветопередача.
2. Размер капли. Чем меньше выдавливаемая капля чернил, тем чётче рисунок.
3. Разрешение печати. Чем больше точек помещается на одном дюйме площади листка, тем качественнее изображение.

В некоторых принтерах ПГ – не отдельный элемент, а часть картриджа.

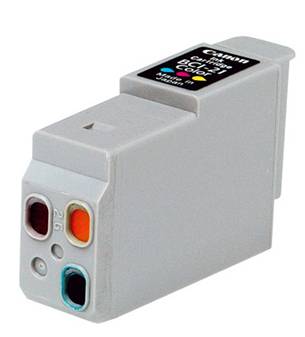

 картридж без встроенной головки

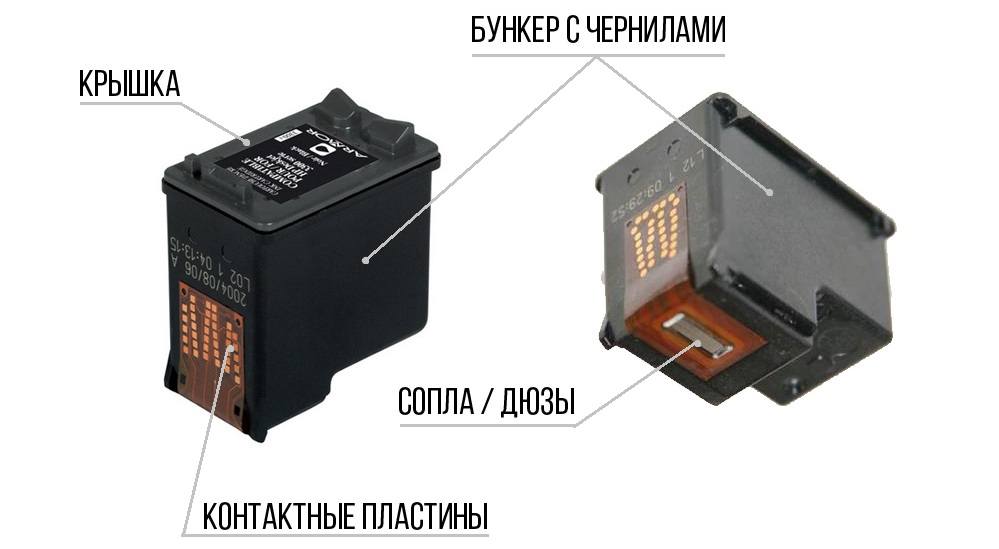

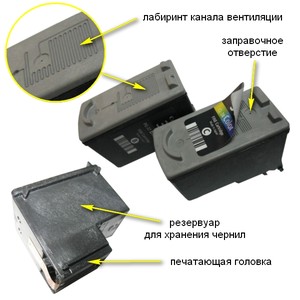

Картридж

Это небольшая пластиковая ёмкость длиной не более 10 см. Чёрный краситель хранится в отдельной ёмкости, а цветные могут находиться как в отдельных, так и в совмещённых картриджах. Совмещённая чернильница имеет вид пластиковой коробки, которая внутри разделена перегородками на три отсека.

Механизмы подачи бумаги

В него входит лоток для бумаги, моторчик, приводящий в движение ролики подачи. Лоток у разных моделей может находиться как сверху, так и снизу. Основной проблемой механизма является отказ от захвата страниц, но это бывает редко и легко устраняется самостоятельно.

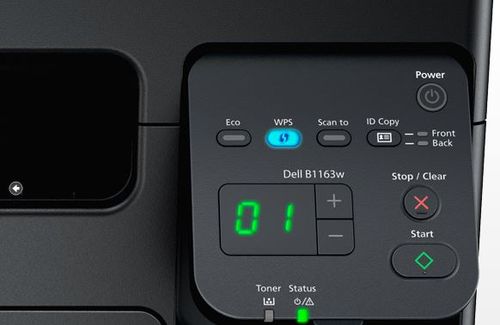

Панель управления

Может состоять всего из нескольких кнопок или иметь встроенный экран для управления настройками. Панель интуитивно проста в управлении, дополнительно может иметь поясняющие надписи. Располагается на передней части принтера.

Корпус

Это внешняя оболочка, изготовленная из пластика чёрного или белого цвета. Защищает рабочий механизм от попадания внутрь загрязнений, влаги и солнечных лучей. Корпус МФУ и обычного принтера может различаться.

Моторчики

Их всего четыре:

1. Отвечает за функционирование ролика, захватывающего страницу и втягивающего её внутрь принтера.
2. Приводит в действие автоподатчик.
3. Активирует механизм, двигающий печатающую головку.
4. Способствует доставке чернил из картриджа на бумагу.

Разъёмы подключения

На смену кабелям LTP пришли USB и Ethernet. Их проще использовать, и работают они быстрее. Если техника старая и имеет LTP-порт, подключение к компьютеру можно осуществить через переходник.

Датчики

Бывают оптическими и механическими.

Выполняют следующие функции:

• определяют, попала ли страница внутрь аппарата;
• следят за расположением головки по отношению к листу;
• отслеживают размер и характеристики бумаги;
• определяют наличие внутри принтера посторонних предметов.

Различие между картриджами и СНПЧ

Обычно струйные картриджи можно повторно перезаправлять медицинским шприцем и купленными заранее чернилами.

Если картридж чернил представляет собой пластиковую банку с двумя отверстиями на корпусе для доливания краски и создания внутреннего давления, такой картридж называется «дозаправляемым» или «перезаправляемым (ПЗК)».

У него есть ряд недостатков:

• Дозаправку нужно делать часто, что не всегда удобно в домашних условиях.
• Нужен дополнительный инструмент.
• Для определения количества чернил, картридж приходится каждый раз извлекать из принтера.
• Если картридж непрозрачный, узнать уровень оставшегося красителя можно только программным способом.
• Нельзя допускать снижения уровня чернил ниже рекомендованного производителем значения, чтобы не допустить перегрева сопел или образования воздушной пробки в головке.
• Из-за частого извлечения картридж быстро изнашивается.

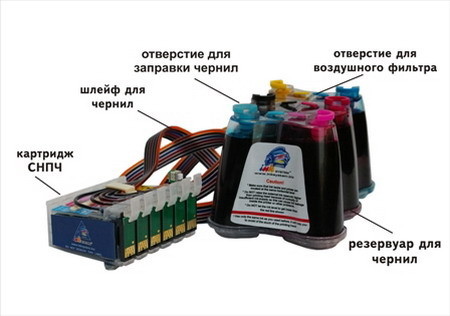

Перечисленные недостатки помогает устранить система непрерывной подачи чернил. Она состоит из четырёх и более прозрачных ёмкостей и набора тонких трубок (шлейфов). В них помещается от 80 до 100 мл чернил, что намного больше объёма обычных картриджей. Если работать в среднеинтенсивном режиме, то доливать краску в СНПЧ придётся редко. Процесс дозаправки простой. Стоит СНПЧ дороже обычных чернильниц, но использовать при интенсивной работе такую систему намного выгоднее.

Недостатки СНПЧ:

• Необходимо дополнительное пространство. Если СНПЧ не входит в заводскую комплектацию, возле принтера должно быть дополнительное место для системы.
• Слабая манёвренность. Перенос принтера с СНПЧ даже на очень короткие расстояния может привести к сбою настроек.
• Светобоязнь. Ёмкости с красителем надо защищать от прямых лучей солнца, воздействие которых негативно сказывается на цветопередаче.

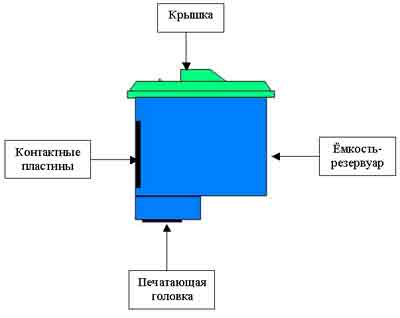

Зачем нужен картридж

Картридж – это емкость, где размещается жидкая краска. Струйные принтеры могут комплектоваться как комбинированными, так и раздельными картриджами. Комбинированные совмещают в себе красную, синюю и желтую краски. В раздельных же каждому цвету соответствует свой картридж. Для черного цвета в любом случае используется отдельный картридж. Замена комбинированного (трехцветного) картриджа необходима в случае, когда закончился только один из цветов. Это нужно сделать, даже если других цветов еще достаточно, что очень неэкономно.

Если устройство некоторое время стоит без работы, то внутри картриджа чернила могут засохнуть. Решить данную проблему можно с помощью нескольких вариантов. Во-первых, купить новые. Во-вторых, обратиться к специалистам, которые попробуют восстановить работоспособность. В-третьих, можно сделать те же действия, что и специалисты дома, прочитав статью о том  как размочить струйный картридж . Для этого понадобиться дистиллированная вода или специальная жидкость для промывания картриджей.

Картриджи для данных устройств имеют небольшие размеры, а значит количество краски в них совсем мало примерно 13 миллилитров. Этого объема хватит чтобы распечатать около 400 листов бумаги стандарта А4 при заполнении на 5%. Поэтому, когда устройство используется очень часто, например, в офисе, то и часто меняются картриджи. В таком случае целесообразно установить систему непрерывной подачи чернил (СНПЧ).

Данная конструкция помогает значительно сэкономить средства, поскольку, когда в емкости иссякают чернила, нужно просто их долить, а не заменять целую конструкцию. Это также уменьшит расход чернил в струйных принтерах. При каждой замене картриджа часть краски используется на его прочистку, а когда аппарат сигнализирует, что чернила закончились, то емкость еще остается заполнена на 10%. В настоящее время многие производители печатающих устройств стали выпускать принтеры со встроенной системой подачи чернил. Стоят такие аппараты несколько дороже принтеров со сменными картриджами, но в эксплуатации обходятся значительно дешевле и работают гораздо стабильнее принтеров с китайскими СНПЧ.

Как работает струйный принтер

1. Протяжные ролики затягивают бумагу внутрь аппарата.
2. На печатающую головку подаются чернила. Они смешиваются в определённой пропорции для получения необходимого оттенка, а затем выдавливаются через сопла на листок.
3. На головку передаются координаты изображения и код наносимого цвета. Мотор активирует приводной ремень, который передвигает головку по заданным координатам.
4. После смешивания краситель через мелкие сопла выводится на бумагу. Способ вывода будет зависеть от принципа печати (термоструйная или пьезоэлектрическая печать). Первый вариант подходит для водных чернил, второй – для пигментных.
5. Цветные чернила распыляются на бумагу со скоростью 20-25, чёрные – более 35 тыс. капель/с. Можно печатать 10 и более страниц на минуту.

Методы нанесения изображения

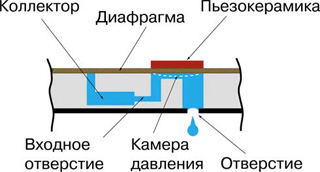

Пьезоэлектрический

Метод основан на способности плоских пьезокристаллов, связанных с диафрагмой, менять свою форму под действием проходящего через них электричества. Сжимаясь и разжимаясь, кристаллы заставляют чернила выходить из головки наружу и формировать на бумаге рисунок, состоящий из мелких точек. Метод используют компании Epson, Brother.

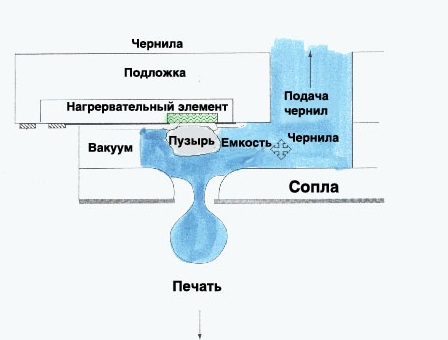

Метод газовых пузырей

Метод называется Bubblejet. Для печати дюзы (сопла) оборудуются специальными элементами, сильно нагревающимися под влиянием электричества. После нагрева жидкая краска превращается в газовые пузырьки, увеличиваясь в объёме и повышая давление, под которым излишки красителя выходят наружу. Технология активно применяется компанией Canon.

Принтеры, работающие по такой технологии, более надёжные, лучше прорисовывают линии, а вот области сплошного заполнения получаются расплывчатыми. Метод подходит для печати графиков и диаграмм, требующих высокой точности линий.

Метод drop-on-demand

В технике задействован отдельный механизм, работающий совместно с нагревателем. Он быстро и точно наносит краску в нужных местах листа, обеспечивая высокую контрастность и насыщенность цветов. Такой принтер можно использовать для печати полутоновых графических изображений.

Создание разных оттенков

Все оттенки создаются чернилами трёх цветов – голубого, пурпурного и жёлтого. Они смешиваются в нужных пропорциях для получения требуемого оттенка. Чёрная краска поступает из отдельной ёмкости. Для более качественных отпечатков в современных моделях используется более четырех цветов.

Механизм подачи бумаги

Бумага может загружаться в принтер вертикальным или горизонтальным способом. Вертикальная загрузка производится из открытых лотков, расположенных в верхней части принтера, при этом ориентация листа при загрузке может быть как книжной, так и альбомной. Горизонтальная загрузка производится из лотков, доступ к которым обеспечивается с передней панели устройства.

После получения задания принтер захватывает верхний лист бумаги и подаёт его в печатный тракт. Лист бумаги перемещается по печатному тракту благодаря специальному механизму, основу которого составляет валик с прорезиненной поверхности, приводимый в движение шаговым мотором. Бумага прижимается к валику дополнительными роликами с прорезиненной поверхностью.

В некоторых принтерах используются устройства дуплексной печати, которые позволяют печатать в автоматическом режиме сразу на двух сторонах листа.

Какие чернила используются

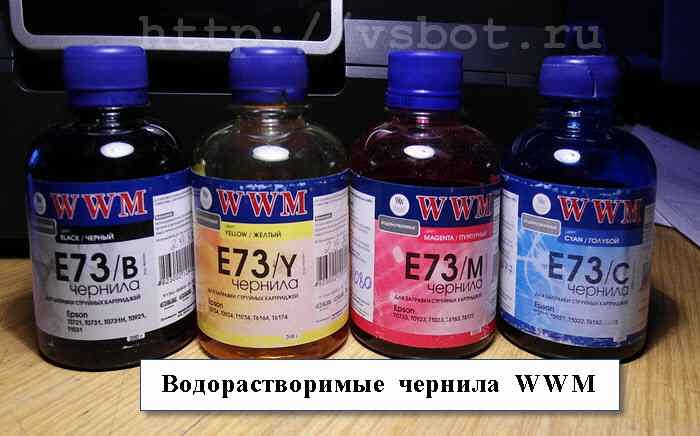

1. Водорастворимые (рис. 11). Ими печатают яркие картинки, изображения и фото. В них нет твёрдых компонентов. Имеют небольшой срок годности. Со временем изображение выцветает и теряет насыщенность, особенно под действием солнца. Краска боится воды и повышенной влажности воздуха.

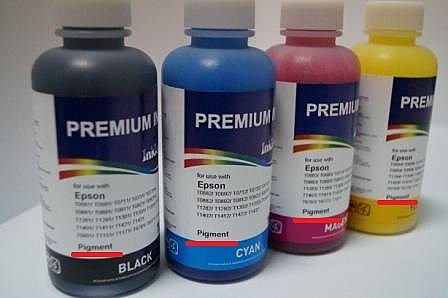

2. Пигментные (рис. 12). В составе есть твёрдые частицы. Они менее подвержены влиянию воды, влаги и солнца. Напечатанные изображения остаются качественными более 70 лет, но фото менее насыщены, плохо отображены реальные тона. Краску нельзя наносить на глянцевую бумагу.

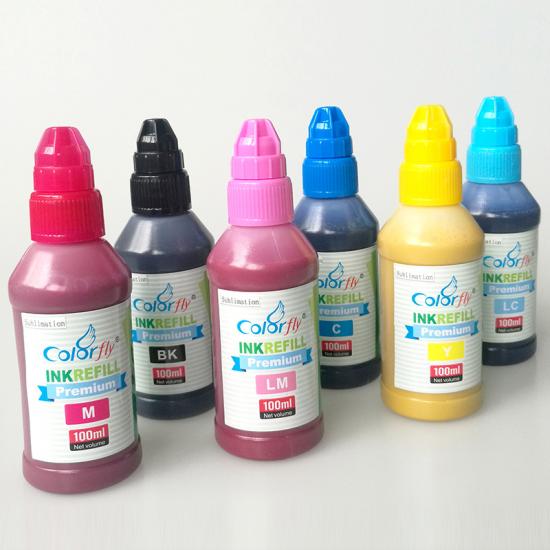

3. Сублимационные (рис. 13). Краситель имеет сходства с пигментными чернилами, но предназначен для печати не на бумаге, а на синтетических тканях. Кроме чернил, для печати нужна термотрансформенная бумага. Рисунок закрепляется под действием высокой температуры. Для экономии расходника лучше использовать СНПЧ.

Типы и виды бумаги для струйной печати

Может показаться, что на фоне таких технически сложных «участников» струйной печати, как печатающая головка, СНПЧ, микросхемы — бумага — второстепенный компонент. Но она тоже играет важную роль в качестве конечного результата.

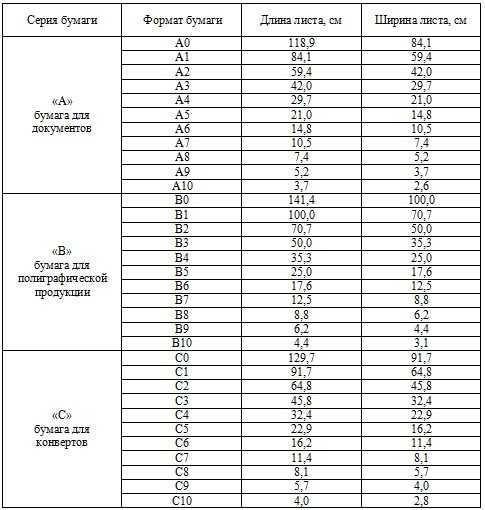

Выбирая бумагу для печати, нужно знать ее формат. По международной классификации Международная классификация выделяет 3 основные группы форматов:

• А — для документов;
• В — для полиграфической печати;
• С — для конвертов.

Список форматов бумаги, подходящих к струйному принтеру всегда указан в инструкции или паспорте аппарата.

Виды бумаги для струйных принтеров

Вид бумаги	Характеристики	Сферы применения
Матовая	Впитывает чернила, рассеивает свет, не имеет бликов.	Принтеры с пигментными, масляными, водными чернилами.
Глянцевая	Обеспечивает высокую цветопередачу.	Фотографии, рекламная продукция.
Текстурированная	Фактурная поверхность делает изображение более объемным.	Дизайнерская печать, художественные работы.
Термобумага	Рыхлая поверхность, дополнительно обработанная для глубокого проникновения краски.	Перенос изображения с бумаги на конечный носитель при сублимационной печати.
Самоклеящаяся	Имеется клеевая прослойка, защищенная специальной подложкой.	Изготовление ценников, наклеек, этикеток, стикеров и т. п.

В основе принципа действия струйных принтеров лежат:

• пьезоэлектрический метод;

метод газовых пузырей.

Для реализации пьезоэлектрического метода в каждое сопло установлен плоский пьезокристалл, связанный с диафрагмой. Под воздействием электрического тока происходит деформация пьезоэлемента. При печати, находящийся в трубке пьезоэлемент, сжимая и разжимая трубку, наполняет капиллярную систему чернилами. Чернила, которые отжимаются назад, перетекают обратно в резервуар, а чернила, которые выдавились наружу, образуют на бумаге точки. Струйные принтеры с использованием данной технологии выпускают фирмы Epson, Brother и др.

Метод газовых пузырей базируется на термической технологии. Каждое сопло оборудовано нагревательным элементом, который, при пропускании через него тока, за несколько микросекунд нагревается до температуры около 500 градусов. Возникающие при резком нагревании газовые пузыри стараются вытолкнуть через выходное отверстие сопла порцию (каплю) жидких чернил, которые переносятся на бумагу. При отключении тока нагревательный элемент остывает, паровой пузырь уменьшается, и через входное отверстие поступает новая порция чернил. Данная технология используется в изделиях фирм Hewlett-Pаckard и Canon.

Цветные струйные принтеры имеют более высокое качество печати по сравнению с игольчатыми цветными принтерами и невысокую стоимость по сравнению с лазерными. Цветное изображение получается за счет использования (наложения друг на друга) четырех основных цветов. Уровень шума струйных принтеров значительно ниже, чем у игольчатых, поскольку его источником является только двигатель, управляющий перемещением печатающей головки. При черновой печати скорость струйного принтера значительно выше, чем у игольчатого. При печати с качеством LQ скорость составляет 3-4 (до 10) страницы в минуту. Качество печати зависит от количества сопел в печатающей головке — чем их больше, тем выше качество. Большое значение имеет качество и толщина бумаги. Выпускается специальная бумага для струйных принтеров, но можно печатать на обычной бумаге плотностью от 60 до 135 г/кв.м. В некоторых моделях для быстрого высыхания чернил применяется подогрев бумаги. Разрешение струйных принтеров при печати графики составляет от 300*300 до 720*720 dpi.

Характеристики

1. Качество картинки. При выборе техники надо обратить внимание на количество сопел и поддерживаемое разрешение. Чем выше показатели, тем чётче и ярче будет печать.
2. Тип бумаги. Лучше, когда принтер может печатать на листах разной толщины, имеющих как матовое, так и глянцевое покрытие.
3. Скорость печати. На этом параметре не стоит зацикливаться, ведь при высокой скорости работы струйника теряется качество картинки. Для высокоскоростной печати лучше лазерный принтер.
4. Шумность. Современные бытовые модели издают не более 40 дб, промышленные принтеры могут издавать более громкий звук, но и они в сравнении с более старыми моделями менее шумные.

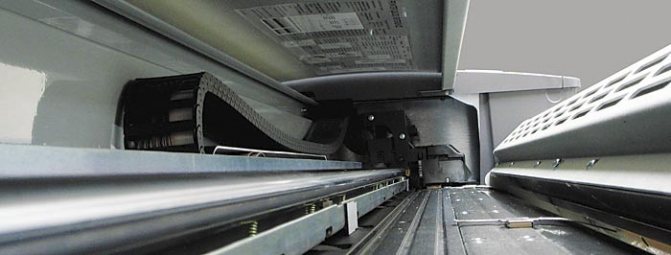

Струйные печатающие головки: основы технологий *

В борьбе за перспективы на рынке решающее значение приобретают исследования и разработки в сфере печатающих головок, чернил и специализированных составов.

Стремительно развиваясь, струйная печать осваивает новые сегменты и сферы применения. В борьбе за перспективы на рынке решающее значение приобретают исследования и разработки в сфере печатающих головок, чернил и специализированных составов. Большим плюсом при выборе струйного устройства печати станут базовые знания о производителях и технологиях печатающих головок.

Любая струйная головка работает по принципу контролируемого электроникой распыления капель жидкости на нужную поверхность. Два основных класса — головки с непрерывной подачей и пьезоэлектрической импульсной (капля по требованию, DOD), каждый делится на подклассы.

В непрерывной струйной печати капли распыляются без остановки, попадая либо на материал либо в ёмкость для рециркуляции и повторного использования. В оборудовании DOD выброс капель зависит от определённых условий, а формируются они при помощи импульса в камере подачи чернил. Разновидности струйных DOD-принтеров определяются особенностями генерации импульса. Три основных категории технологий, присутствующих на рынке: термальные, пьезо и с непрерывной подачей (электростатические).

Термальная струйная печать

Первым технологию термальной струйной печати предложил в 1977 г. инженер-конструктор Canon Ичиро Эндо. С момента выпуска первых настольных принтеров этого типа термальные печатающие головки прошли долгий путь эволюции.

Независимо от конструкционных особенностей, термальные печатающие головки объединяет концепция: малый размер капли при высокой скорости и плотности сопел.

В компактной камере с чернилами капли формируются за счёт быстрого нагрева резистивного элемента. Стремительно нагреваясь до нескольких сотен градусов, он заставляет испаряться молекулы чернил. В кипящей жидкости формируется пузырь (импульс давления), который вытесняет из камеры чернила. В результате на другом конце сопла появляется капля. После выталкивания вакуум в камере заполняют свежие чернила из резервуара, и процесс повторяется.

Недостаток технологии — ограниченный диапазон совместимых жидкостей: чернила для термальных струйных принтеров необходимо разрабатывать с расчётом на испарение и стойкость к высоким локальным температурам. Кроме того, на термальные печатающие головки негативно влияет процесс так называемой кавитации: на поверхности нагревательного элемента постоянно формируются и лопаются пузыри, от чего она изнашивается. Впрочем, современные материалы обеспечивают термальным струйным головкам достаточно длительный срок службы.

Чтобы уменьшить размер капли и увеличить скорость печати, нужны высокоточные технологии, позволяющие увеличить количество сопел на ширину поверхности. Печатающие головки Canon FINE предлагают впечатляющий объём в 2560 сопел на цвет (15 360 сопел на печатающую головку). Сопла различаются по диаметру, поскольку термальная технология не в состоянии обеспечить формирование капель разного размера. В каждой головке особым образом скомбинированы сопла на 1, 2 и 5 пл.

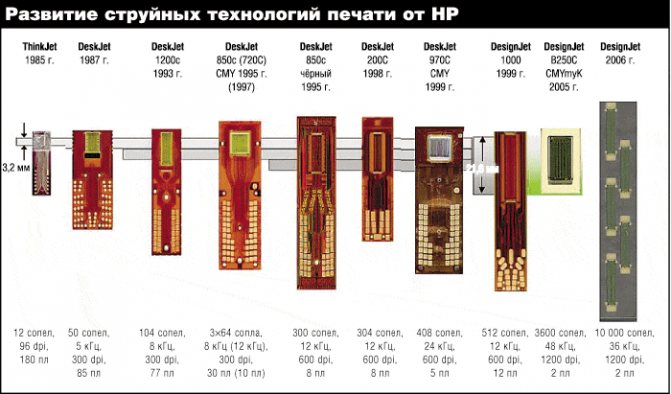

Hewlett Packard добилась впечатляющей плотности сопел в печатающей головке Edgeline. Конструкция с шириной печати 10,8 см состоит из пяти кремниевых чипов, расположенных в шахматном порядке.

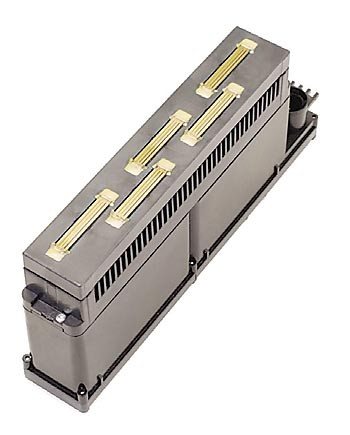

Печатающая головка HP Edgeline

Физическое разрешение достигает 1200 dpi при рабочей частоте 48 кГц. Двойной ряд сопел (по 10 560 на матрицу) позволяет Edgeline наносить два цвета. При печати в один цвет второй ряд остаётся в качестве резервного. В каждой головке, рассчитанной на работу с водными либо латексными чернилами, 5 матриц — в общей сложности 52 800 сопел.

Edgeline устанавливают в латексные принтеры и рулонные ЦПМ от HP. В комплектацию T300 с шириной печати 77 см входят по 70 печатающих головок для каждой стороны запечатываемого полотна. Таким образом, в режиме двухсторонней печати функционирует 7 392 000 сопел, и машина с высокой точностью ежесекундно наносит на запечатываемый материал 148 млрд капель. Все термальные печатающие головки относятся к расходным материалам, срок службы зависит от объёма проходящих через них чернил.

Термальные печатающие головки для настольных струйных принтеров выпускают также Kodak и Lexmark. Часть укомплектованных ими моделей уже снята с производства.

На рынке широкоформатной печати в сегменте струйных принтеров с водными чернилами идёт битва между Canon и HP, единственным пока поставщиком латексных принтеров с термальными печатающими головками. И никто кроме HP пока не предложил термальной печатающей головки в однопроходной конфигурации.

Струйные термальные технологии весьма уверенно чувствуют себя в своей нише, но большая часть рулонных и планшетных принтеров большого и сверхбольшого форматов сейчас представлена моделями с пьезоструйными печатающими головками.

Пьезотехнологии: капля по требованию

Пьезоэлектрические печатающие головки объединяет принцип распыления капель. Благодаря широкому выбору модификаций для разных материалов и сфер применения, они пользуются большой популярностью у производителей струйных принтеров.

Принцип технологии «капля по требованию» основан на изменении формы определённых кристаллов при подаче напряжения. В результате камера деформируется, генерируя импульс. На рынке представлены пьезоэлектрические струйные головки больше чем от десятка производителей.

У струйных технологий масса вариантов применения, полиграфия — лишь один из них. Струйные печатающие головки используют для маркировки и кодирования, нанесения почтовых индексов и адресов, обработки документации, печати и маркировки текстиля, гравирования, фотогальваники, осаждения материалов и высокоточного диспергирования жидкостей.

Струйные печатающие головки можно классифицировать по:

• совместимости с жидкостями (составы водные, масляные, сольвентные, УФ, кислотные);
• рабочей температуре;
• количеству сопел;
• физическому разрешению;
• ширине печати;
• материалу конструкции;
• фиксированной либо переменной капле;
• наименьшему размеру капли;
• экологичности.

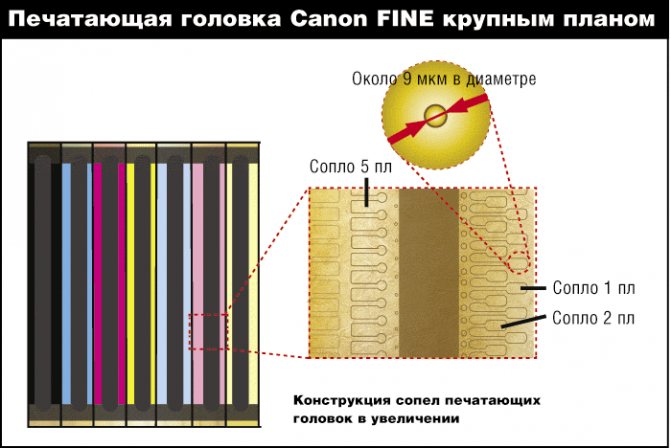

Главное различие струйных печатающих головок — в фиксированном либо переменном размере капли. Принтеры с фиксированной каплей называют бинарными. Важно понимать отличия технологий и принципы их работы.

Бинарные печатающие головки выдают капли стандартного объёма. Вариантов море — от 1 пл до 200 пл и более (пиколитр — одна триллионная часть литра). Основное преимущество технологии в том, что большие капли быстрее покрывают запечатываемый материал. Ещё одна особенность печатающих головок с фиксированным размером капли — пониженное разрешение. Поэтому они лучше подходят для крупноформатной печатной продукции, печати по текстилю и других сегментов, где разрешение не имеет первоочередного значения.

Самую маленькую каплю обеспечивают широкоформатные принтеры серии Durst Rho P10: печатающие головки Quadro Array с размером 10 пл предлагают разрешение до 1000 dpi. Струйные головки с размером капли 1 пл рассчитаны не на графику, а на осаждение жидкостей и печатную электронику.

Печатающие головки с фиксированной каплей выгодно отличаются частотой распыления, измеряемой в килогерцах (1000 циклов в секунду). Базирующиеся на этой технологии струйные принтеры бывают 4- и 6-красочной конфигураций. При работе с большими объёмами не стоит забывать, что скорость печати в 4 цвета выше, чем в 6 цветов, а если за один цвет отвечает несколько печатающих головок, принтер вообще будет «летать».

Сейчас идут активные дебаты на тему того, какая из технологий лучше и почему — с фиксированным или с переменным размером капли. Но учитывать в первую очередь нужно практические аспекты: выпускаемая продукция, стоимость принтера, экономически оправданная скорость.

Печатающие головки с переменным размером капли способны на ходу регулировать разрешение печати. Для увеличения капли система объединяет несколько капель базового размера.

Возьмём для примера принтер с базовой каплей в 6 пл. Чтобы получить каплю 12 пл, в камеру с чернилами система отсылает сразу два пульса: капли встречаются в воздухе и сливаются в одну. Доступные для конкретной печатающей головки размеры капли называют «уровнями».

8-уровневая головка формирует капли семи размеров. Пьезоэлектрическая головка с поддержкой 16?ти уровней даст 15 размеров капель. При базовом размере капли в 6 пл доступные варианты получаются простым умножением базовой капли: 6, 12, 18, 24, 30, 36, 42 пл.

Если проанализировать частоту распыления, окажется, что формирование переменных капель занимает больше времени, что вполне логично. Для 16-уровневой пьезоструйной головки скорость распыления базовой капли составит около 28 кГц. Если для неё же активировать 8 вариантов капель, скорость распыления упадёт до 6,2 кГц. Если задействованы все 16 вариантов, скорость составляет всего 2,8 кГц. Как видим, при переходе от базового уровня к максимально возможным 16-ти уровням количество формируемых капель меньше на порядок. Печатающие головки с переменным размером капли неизменно печатают медленее, чем аналогичные с фиксированной каплей. Зато повышают разрешение мелкого текста и качество печати в целом.

Чтобы увеличить производительность струйных головок с переменной каплей, создатели принтеров увеличивают количество каналов на цвет. Чернильный канал представляет собой ряд сопел, отведённых под конкретный цвет чернил, — типовой вариант для сканирующих и печатающих в один прогон систем.

Под сканирующей печатью здесь подразумевается метод струйной печати, при котором каретка с печатающей головкой перемещается взад и вперёд по поверхности запечатываемого материала, а он подаётся в старт-стопном режиме. В некоторых планшетных принтерах изображение формируется иначе: материал совершает возвратно-поступательные движения под группой печатающих головок, перекрывающих всю ширину печати.

Непрерывная струйная печать — высокие скорости

Непрерывная струйная технология представляет собой бесконтактный вариант высокоскоростной печати, который используется для нанесения переменной информации на движущийся материал. Изначально рассчитанные на добавление дат, текстов и штриховых кодов модули теперь предлагают многокрасочную печать на рулонных материалах. Сложно поверить, но первым эту идею запатентовал в 1867 г. лорд Кельвин.

Принцип технологии следующий: насос подаёт жидкие чернила из резервуара на множество мельчайших сопел, формируя непрерывной поток капель на очень высокой скорости. Скорость формирования и распыления капель контролирует вибрирующий пьезоэлектрический кристалл. Скорость его вибрации называют частотой, которая в данном случае варьируется от 50 до 175 кГц. Каждое сопло выдаёт от 50 000 до 175 000 капель в секунду. Они пролетают через электростатическое поле и уже заряженными попадают в отклоняющее поле, которое направляет их на материал либо в сборочный резервуар для повторного использования. Основной объём капель идёт на переработку, и лишь небольшая часть формирует изображение на отпечатке. Одно из главных преимуществ струйных печатающих головок данного типа — высокая скорость работы.

Kodak Stream — пример технологии непрерывной струйной гибридной печати. Периодические импульсы в нагревательных модулях возле каждого сопла печатающей головки формируют мельчайшие чернильные капли. Регулируя размер и форму импульса, система меняет размер точки и скорость распыления капель. Технология Stream генерирует капли на частоте 400 кГц, не уступая по скорости традиционным рулонным офсетным машинам. Более того, в Kodak уверены, что частоту импульсов реально повысить.

Ближайший конкурент ЦПМ Prosper — струйная рулонная ЦПМ от HP. Теоретическая максимальная частота для неё заявлена на уровне 100 кГц. А для пьезоэлектрических струйных принтеров стандартная частота составляет 25–40 кГц.

В основу технологии Stream легли микроэлектромеханические системы MEMS (они же использовались в печатающих головках HP Edgeline). Современная производственная технология MEMS по принципам напоминает методики изготовления интегральных микросхем, которые задействуют для создания сверхминиатюрных струйных структур на кремнии. Пластина с соплами представляет собой механические элементы, скомбинированные с электроникой на общей кремниевой основе.

Выбирай любую

Печатающие головки — лишь один из компонентов сложных печатных систем. Чтобы выбрать технологии, оптимальные для конкретной компании, обязательно принимайте во внимание технологические отличия. Учитывая широчайший выбор предложений на современном рынке, важно вооружиться как можно большим объёмом информации.

Как подаются чернила

Если с тем как работает струйный принтер все понятно, то как чернила производят свою работу остается загадкой. Сейчас разберемся, как создается рисунок. Струйная печать может быть термическая и пьезоэлектрическая.

В случаях, когда используется термическая струйная печать, чернила закипают под воздействием нагретого электрическим током элемента до 500 градусов Цельсия. В это время образуются пузыри с краской и увеличивается давление в чернильной камере, вследствие чего выделяется капля через дюзы. После этого в камере давление понижается и туда отправляется дополнительная порция. Этот способ называют BubbleJet. Поскольку температура работы высокая, то чернила обязательно должны быть на водной основе, чтобы не воспламенялись, не оставляли нагар.

Термическая технология печати выделяет еще один способ, который называется Drop-on-demand. Тогда элемент, с помощью которого разогревается краска, размещается напротив сопла, что позволяет пузырькам двигаться в одном направлении. Разогревание производится до отметки 650 градусов, что позволяет создавать не пузырек, а облако пара с краской. В этом случае картинка гораздо четче.

Печатающая головка при термической технологии очень быстро перестает работать из-за постоянного влияния высокой температуры. Для того чтобы она прослужила дольше, следует контролировать уровень краски, потому что она способна охлаждать печатающую головку.

С помощью этой технологии можно регулировать размер капель, которые будут выпускаться из дюзы, это очень удобно для фотопринтеров, где используется струйная печать, поскольку мелкие капли делают картинку четкой и яркой. Скорость пьезоэлектрической печати на порядок выше чем термической.

Вкратце о плюсах и минусах

Достоинства:

• стоит меньше лазерного или светодиодного принтера;
• печатает цветные изображения высокого качества;
• легко заправляется чернилами своими руками;
• есть возможность подключить СНПЧ.

Недостатки:

• низкая скорость в сравнении с лазерными;
• краситель может засыхать в головке и картридже, выводя их из строя;
• высокая цена красок.

Отличия между картриджами и СНПЧ

У картриджей имеется своя аббревиатура – ПЗК ( перезаправляемые картриджи) или ДЗК (дозаправляемые картриджи ) .Из чего состоит картридж ? Состоит из прозрачного корпуса , что позволяет наблюдать за количеством оставшейся краски . Оснащён двумя отверстиями . Первый необходим для заправки , крышка данного отверстия сделана из силикона . Заправка осуществляется обычным медицинским шприцом . Второе отверстие предназначено для выравнивания воздушного давления .

В случае с картриджами доступна многократная перезарядка . Это становится возможным благодаря перепрошитым чипам на ПЗК.

СНПЧ – это прозрачные ёмкости для чернил, находящиеся рядом с принтером и подсоединенные с перезаправляемыми тонкими гибкими трубками . Объём такой емкости около 80 мл , что практическими в 40 раз больше среднего значения картриджей . Отсюда и заправлять надо СНПЧ крайне редко. Стопроцентная герметизация в емкостях обеспечивает равномерное давление.

Очень важно оценить преимущества и недостатки тех или иных устройств, провести параллель.

Цена системы непрерывной подачи чернил со специализированной установкой примерно в два раза превышает стоимость покупки обычных картриджей .Однако можно попытаться самому установить и настроить все необходимые системы , что сделаем скидку в 300-500 рублей. Поговорим о том, на что ориентироваться во время покупки. Для начала выделим наиболее значимые минусы той и другой системы. Установка ПЗК в устройство печати проста, без лишних хлопот, не мешают на рабочем столе, так как весят не особо много.

Однако следует выделить существенные минусы, из которых:

• Частая заправка чернил вследствие небольшого объема чернильницы, что довольно муторно, тем более невозможной без обыкновенного аптечного шприца. Затрата большого объёма времени и сил на данную процедуру.
• Извлечение картриджа для определения уровня чернил.
• Существует достаточно большая вероятность не уследить за количеством краски, и упустить момент, когда ее не станет, что приведет к завоздушиванию ПГ. Если речь о термоструйных принтерах, велик риск выгорания отверстий,
• Для минимального снижения уровня чернил необходимо вынимать ПЗК из гнезда.
• Частое вынимание и возвращение на место чернильниц приводит к тому, что контактные пути на чипах повреждаются, частая поломка картриджей ПЗК.

Заправка СНПЧ крайне проста и удобна , достаточно поместить нужное количество краски в емкость. Резкое окончание краски практически невозможно, так как бутылочки постоянно находятся перед глазами. С чернилами также нет никаких проблем.

Несмотря на это существуют и недостатки СНПЧ:

• Рядом с принтером должно быть свободное место, дабы размещать там бутылочки
• Любые движения и перемещения принтера крайне проблематичны, и во избежание различного рода проблем, следует закрывать все отверстия.
• Если чернила в бутылочках подвергаются свету солнечных лучей , они могут испаряться, постепенно терять насыщенность цвета и ощущать другие неприятные последствия.

Основные минусы печатных аппаратов в том, что один ухудшает свою работу из-за крайне частого использования, в то время как другой, напротив, подвергается негативному воздействию впоследствии слишком незначительного количества распечатанных материалов.

Итак, для того, чтобы выбрать правильно и надолго, следует опередить, для чего принтер будет вам служить: если он нужен вам для домашнего использования: печать фотографий, школьных текстов или отчетов для работы, отличным выбором станут перезаправляемые картриджи. Если же аппарат необходим вам в профессиональном деле, для работы или учебы на постоянной основе, более подходящим вариантом будет система непрерывной подачи чернил.

Преимущества и недостатки

Основные как положительные, так и отрицательные качества струйников описывались выше по каждой характеристике, но самые главные из них есть смысл выделить дополнительно.

Плюсы

Минусы

При достойном качестве печати аппараты имеют выгодную цену (в 3 раза дешевле лазерных аналогов). Также им характерна приемлемая шумность и неплохая скорость печати (относительно матричных моделей). Аппараты неприхотливы в уходе. Некоторые модели допускают изменение объёма капли, что позволит сэкономить приличное количество красящего вещества. Также снизить затраты на обслуживание можно перезаправкой картриджа или установкой СНПЧ. Еще в качестве плюсов можно отметить компактность приборов и лёгкость в использовании. Струйники в своем большинстве допускают цветную печать и могут работать со многими форматами бумаги (офисной, фото, писчей и т.д.). Такие аппараты могут совмещать несколько функций: дополнительно сканера и ксерокса (МФУ).

Первый недостаток – это необходимость замены ПГ при засыхании краски (от длительного простоя техники) и быстром износе (в термоструйных моделях), а обойдётся головка в половину стоимости принтера или даже больше. Также часто ресурс картриджей завышается, из-за чего они выходят из строя раньше, а новые стоят недешево (особенно оригинальные) Кроме того, на некачественной бумаге (излишне плотной или тонкой) может либо поломаться устройство, либо печать на обратной стороне станет невозможной. Также аппаратам свойственно достаточно неэкономное распределение красящего вещества при обычном режиме. Еще минус — долгое засыхание чернил на бумаге. Кроме того, изображения при попадании воды расплываются и приходят в негодность.

В целом, сравнивая плюсы и минусы струйников, можно сделать вывод, что принтер больше подойдёт для дома и цветной печати, нежели для офиса. На видео можно увидеть, по какому принципу работает аппарат, своими глазами.
