Что такое СНПЧ в принтере и МФУ, для чего преднаначена

Устройство

Система снижает затраты на расходные материалы, сохраняя высокое качество печати. СНПЧ бывают встроенными, то есть установленными заводом-производителем, и внешними. Второй тип ставится на печатающую технику вместо традиционных сменяемых картриджей.

Элементы конструкции:

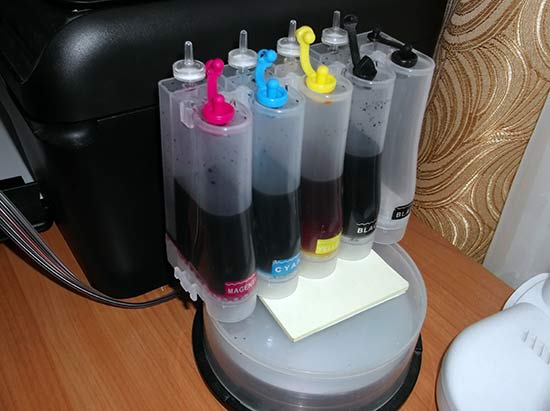

• внешние резервуары для чернил объёмом от 50 мл и больше (могут быть полностью прозрачными или с окошками для контроля уровня расходников);
• соединительные шлейфы с трубками и крепежом для подачи краски;
• чипы для хранения информации об уровне чернил, состоянии печати;
• картриджи (для некоторых моделей без отдельных головок используются специальные картриджи или капсулы с чиповыми планками);
• стартовый набор расходников, в дальнейшем его надо покупать отдельно;
• инструкция по установке и эксплуатации.

Некоторые производители предоставляют дополнительные аксессуары. Для плоттеров Epson имеются шприцы для прокачки, защитные перчатки, демпферные клапаны, воронки для краски.

Достоинства

• Заправка проводится реже, чем для стандартных картриджей. Объёма ёмкостей достаточно для длительной работы без дозаправки.
• Экономия на регулярной покупке оригинальных, быстроизнашивающихся картриджей.
• Простая заправка, не требующая частой профилактики, сложного обслуживания и размачивания, промывки резервуаров.
• Подходит для интенсивной эксплуатации, печати текстовых документов, графиков, фото в большом объёме.
• Уровень красителя контролируется визуально, пополнение не занимает много времени.
• Меньший износ печатающей головки.

Выбираем качественную СНПЧ

На первом этапе выбора качественной СНПЧ определитесь с производителем. Ознакомьтесь с модельным рядом устройств компании и убедитесь, что у них есть СНПЧ для вашего типа принтера. Компания INKSYSTEM специализируется на производстве качественных СНПЧ для следующих моделей принтеров:

• Epson;
• HP (доступны системы непрерывной подачи чернил для принтеров или плоттеров);
• Brother;
• Canon.

Чернила

Обратите особое внимание на этот параметр при покупке СНПЧ . Чернила – это показатель качества печати. Они должны обеспечивать максимальный уровень цветопередачи. Рекомендуем использовать чернила сделанные в Южной Корее. Они проверены годами.

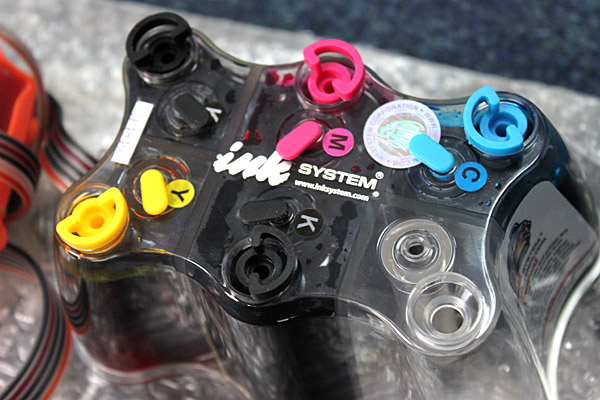

В СНПЧ от INKSYSTEM используются различные типы чернил:

• Пигментные;
• Краска для сублимационной печати (на чашках, футболках и так далее);
• Специальные чернила для печати фото;
• Ультрахромные;
• Невидимые;
• Экосольвентные.

Старайтесь сделать так, чтобы все цвета в СНПЧ были от одного производителя краски. Это обеспечит хорошее качество печати и реалистичную передачу палитры оттенков.

Количество цветов в СНПЧ

Количество цветов – это параметр, который следует подбирать в соответствии с характеристиками вашего принтера. Цветов может быть от 1 до 10.

Картриджи

В хорошем СНПЧ резервуары можно дозаправлять неограниченное количество раз. Обратите внимание на наличие обнуляющихся чипов. Они своевременно оповещают пользователя о необходимости пополнения количества чернил.

Итоговая конструкция СНПЧ должна быть установлена на той же поверхности, что и принтер. Силиконовая трубка для подачи красящего вещества расположена прямо, с минимальными неровностями.

Недостатки

• Установка для некоторых моделей МФУ и плоттеров сложная. Нужны дополнительные расходы на квалифицированную помощь.
• Текст и фото распечатываются только посредством имеющейся системы. Быстро переключить на стандартные или перезаправляемые картриджи нельзя.

Виды СНПЧ

1. Бесконтактные СНПЧ (БСНПЧ) с прямой подачей красителя в отсеки хранения. Чернила не контактируют с внешней средой, что увеличивает сроки эксплуатации, облегчает обслуживание и и повышает качество распечатывания.
2. Встроенные СНПЧ устанавливаются в заводских условиях производителем. Система простая в обслуживании, не вызывает проблем при заправке или эксплуатации. Не надо дополнительно тратиться на установку.
3. Автономная СНПЧ может быть отдельно подключена к цветным струйникам. Это внешние резервуары с краской, располагающиеся рядом с техникой и соединяемые с картриджами шлейфом.

Запуск СНПЧ и тест печати

И так, контрольный запуск и тест печати.
Включаем и ждем пока принтер перейдет в режим готовности. Сначала принтер чистит головку, сопла и прокачивает чернила. Зеленый светодиод перестает мигать после завершения самодиагностики.

Запускаем сервисный режим для проверки дюз печатающей головки, также их называют еще соплами. Нажимаем и удерживаем красную кнопку (Отмена) после первого мигания отпускаем. Принтер проводит самотестирование, прокачку, прочистку и печатает тест лист.

Распечатав тест дюз сразу видно — какие цвета идут на печать, какие сопла печатают с пробелами и в правильном-ли порядке чернила подаются в печатающую головку.

Теперь распечатываем тестовую картинку в цвете, за одно проверим сканер — клавиша на панели управления Color.

Наличие градиентной заливки на образце позволит нам предельно объективно оценить качество передачи оттенков на струйном принтере.

Укладка шлейфа подачи чернил в МФУ

И теперь самое сложное — укладка шлейфа.
Надо отвести немного влево каретку, зацепить шлейф за крепление и проверить как будет двигаться и парковаться головка в принтере, не будут ли при этом мешать трубки.

Осталось закрепить линию подачи чернил снаружи и можно тестировать на печать. Родной скотч на креплении не годится, поэтому мы избавляемся от него и приклеиваем крепление к корпусу суперклеем.

Подсоединяем шлейфа, сначала малый, затем большой. И возвращаем на место декоративную панель блока управления. Также возвращаем на место панель лотка. И последний штрих — не забудьте воткнуть в вентиляционные отверстия воздушные фильтры.

Сборка окончена.

Принцип работы

При печати уровень краски в картриджах снижается. Под воздействием избыточного давления чернила из резервуаров по шлейфу подаются в картриджи, создавая эффект непрерывной подачи. При подключении надо точно соблюдать балансировку, чтобы чернила при простое не подавались в картриджи самотёком или не переливались назад в ёмкости.

Второй вариант – подача сразу на головки за счёт сбалансированной системы. Обязательное условие чёткой работы – герметичность СНПЧ.

Что выгоднее, СНПЧ или обычный картридж?

При повседневном использовании затраты на краску могут быть неощутимыми, но те пользователи, которые за месяц распечатывают хоты бы 300-500 листов согласятся с тем, как быстро заканчиваются обычные чернила, а на листе появляются нечеткие полосы.

к содержанию ↑

Установка на принтер

1. Краска из набора наливается в донорные ёмкости по цветам. Система прокачивается для полного заполнения чернилами банок и трубок шлейфа. Не должно оставаться воздушных пробок или протечек. Проверяется целостность элемента фильтрации воздуха для стабилизации давления во внешних ёмкостях.
2. Картриджи ставятся в каретку, защёлкиваются.
3. Шлейф от ёмкостей прокладывается к установленным картриджам или печатающей головке. При установке гибких трубок применяются фиксаторы, входящие в набор.
4. Работа системы проверяется, если надо, выполняется корректировка.

При монтаже системы надо в точности соблюдать рекомендации производителя. Это исключит поломки и выход устройства из строя, сложности с эксплуатацией.

Преимущества использования СНПЧ

Применение на практике системы непрерывной подачи чернил дает ряд существенных преимуществ пользователям:

1. Прежде всего, следует отметить возможность ощутимой экономии материальных средств. Для примера: при использовании недорогих, пользующихся массовым спросом моделей цветных струйных принтеров Canon СНПЧ позволяет снизить расходы в 50 раз даже при покупке самых качественных чернил.
2. Отсутствие необходимости частой смены картриджа сводит к минимуму риск поломки головки из-за попадания в нее воздуха.
3. Можно использовать чернила любого цвета, подходящего для конкретного случая.
4. Исключаются достаточно трудоемкие операции по замене и особенно дозаправке картриджей.
5. Значительно упрощается операция пополнения запасов чернил в емкостях.
6. Появляется возможность печатать без остановки большие объемы документов или изображений.
7. Не загрязняется окружающая среда отработанными картриджами.

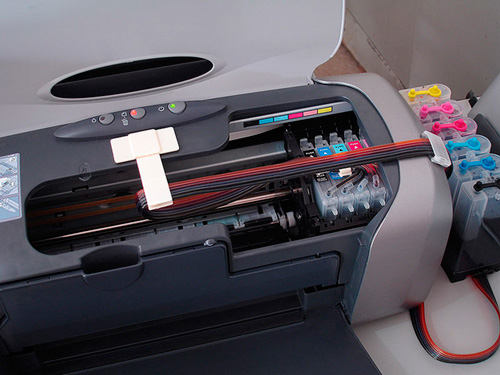

Использование на практике картриджной СНПЧ

В чем преимущества МФУ с СНПЧ?

Некоторые преимущества очевидны всем, другие становятся понятны только в процессе эксплуатации. Разберем, что же позволяет получить СНПЧ.

1. Экономия

Когда вы переходите с оригинальных картриджей на СНПЧ, экономия составляет от 20 до 60%. Себестоимость печати значительно снижается, пользоваться техникой становится выгодно.

2. Удобство

Если производительность высокая, техника с СНПЧ позволит забыть о частой замене картриджей, чистке печатающей головки, когда происходит засыхание краски. Можно получить большую партию документов, снимков без риска, что чернила закончатся в процессе.

3. Безопасность

Система непрерывной подачи устроена так, что риск попадания воздуха в нее стремится к нулю. Это защищает печатающую головку от поломки. Зато при обычной замене картриджа нередки случаи завоздушивания.

4. Своевременность

Пополнить флаконы с чернилами можно в любой момент. Если вы видите, что индикатор говорит об уменьшении краски в резервуаре, можно просто долить необходимый цвет. Не нужно целиком менять весь картридж. Не придется каждый раз выбрасывать старый картридж, покупать новый, что тоже экономически выгодно.

5. Надежность

Защита от попадания воздуха позволяет увеличить срок эксплуатации принтера. Самообнуляющиеся чипы способны восстанавливать уровень чернил автоматически.

6. Гарантия сохраняется

Гарантия предприятия обычно сохраняется, поскольку установка разработки не несет с собой механических повреждений. Допускается применение красок сторонних компаний.

Однако есть и минусы. Например, не все производители поддерживают гарантийное обслуживание, если на их технику устанавливается СНПЧ. Поэтому имеет смысл приобретать оригинальные модели со встроенными системами. А если на это недостаточно средств, можно приобрести универсальную разработку. Ее установка быстро окупится. При установке нужно обеспечить изоляцию от воздуха. Дома создать такие условия проблематично, поэтому придется обратиться к профессионалам.

Как заправлять

Для заправки можно использовать чернила любых брендов, надо только аккуратно открыть заглушки резервуаров сверху и вылить в ёмкости краску нужных цветов. Частота заправки зависит от объёмов печати и общего расхода чернил.

Прокачка картриджей чернилами

Следующий важный этап — прокачать картриджи и заполнить трубочки и сами картриджи чернилами. Поскольку в самих картриджах очень мало чернил и предназначены они исключительно для проверки работоспособности принтера или МФУ. В процессе прокачки они полностью заполняются чернилами, на каждый цвет уходит 2-3 кубика и примерно кубиков 10 на черный картридж.

Отстегиваем биндер и открываем вентиляционные отверстия. В комплекте должны быть специальные приспособления в виде подушечек. Более широкая для черного картриджа, короткая для цветного. Снимаем защитную пленку, плотно прижимаем площадку и шприцом удаляем воздух из картриджа. При этом из трубок также уйдет воздух, они должны наполниться чернилами.

Теперь картриджи можно устанавливать в наш принтер. Каретку выдвигаем в позицию для замены, выравниваем шлейф и вставляем картриджи в каретку до щелчка, Проверяем чтобы ничего не цепляло во время перемещения головки.

Следующий этап — установить крепление на крышку сканера и зафиксировать линию трубок в верхней точке. Для этого в комплекте имеются фиксаторы. Крепим держатель шлейфа на обратной стороне крышки сканера примерно в этом месте:

Далее устанавливаем крышку сканера на место, зацепы в передней части крышки должны попасть в специальные пазы. Для этого надо приподнять заднюю часть крышки и сдвинуть ее вперед. Фиксируем крышку — закручиваем два винта в корпус.

Рекомендации по применению

Рекомендуется покупать принтеры или МФУ, предназначенные для установки СНПЧ и имеющие отдельную головку.

Такая техника есть у многих производителей – HP, струйные принтеры Epson, Canon (МФУ и принтеры серии Pixma), Lexmark и другие. Предлагаемый выбор включает разные модели печатающих устройств, в которых прямой контакт головки с краской.

Мифы об СНПЧ

В сети можно встретить несколько мифов о работе СНПЧ. В действительности, все они легко опровергаются:

• «СНПЧ делает печать менее качественной»;

Нет, система непрерывной подачи чернил является только реализацией функций стандартного картриджа. За чёткость и качество напечатанного документа отвечают чернила, бумага и аппаратные характеристики используемого принтера.

• «Из-за СНПЧ принтер ломается»;

 Система не является прямым катализатором поломки принтера, так как не влияет на механизм печати. Поломку принтера могут спровоцировать любые действия пользователя, ошибки программной оболочки. Часто именно физический износ деталей становится причиной поломки. Подача чернил из сторонних резервуаров никак не может быть причиной быстрого износа гаджета.

• «СНПЧ – это неудачна попытка сэкономить. Лучше печатать на профессиональных машинах без системы непрерывной подачи чернил».

 На самом деле, различные фотографические машины «для профессионалов» печатают гораздо хуже обычных струйных принтеров для работы с фото. Этот миф был распущен, дабы окупить затраты на покупку дорогостоящих машин для печати.

Производителям принтеров не выгодно, чтобы пользователи работали с системами непрерывной подачи чернил. Раньше за работу с СНПЧ владельца печатного устройства лишали гарантийного обслуживания и пугали неминуемой порчей деталей принтера. Сегодня производители более лояльно относятся к СНПЧ и сохраняют гарантию при использовании посторонних устройств для печати.

Проблемы при эксплуатации

1. Перелив краски. Возникает при установке принтера на неровной поверхности или неправильной установке системы НПЧ. Для устранения проблемы надо проверить состояние шлейфа, устранить сильное натяжение или перегибы. Принтер ставится на ровный стол, проверяется отсутствие наклона.
2. Качество работы и печати снизилось. Попадание воздуха в шлейфы вызывает появление белых пропусков, пропадание одного или нескольких цветов во время печати. У термоструйных принтеров пробки в соплах становятся причиной перегорания головки, что влечёт необходимость замены. Исключить проблему можно, регулярно обслуживая устройство, проверяя отсутствие пробок.

Установка СНПЧ WWM

Рассмотрим установку на примере МФУ Canon pixma mg2540s
и комплекта СНПЧ WWM с Чернилами по 100г. Данный принтер придется разобрать. В более старых моделях СНПЧ можно было устанавливать без разбора корпуса, но как я уже упоминал ранее — производители прилагают все усилия чтобы усложнить нам установку.

Сначала надо отстегнуть верхнюю панель от лотка подачи бумаги и снять крышку панели управления. Для этого надо аккуратно подцепить крышку острым предметом, чтобы не сломать защелки.

После необходимо выкрутить два винтика из корпуса принтера, расположенные за лотком подачи бумаги и снять сканер вместе с верхней крышкой. Для этого предварительно надо отсоединить два шлейфа — кабель сканера и кабель панели управления.

Дальше надо подготовить отверстия, для того чтобы пропустить шлейф СНПЧ в наше устройство печати. Емкости донора будут находиться сбоку, а шлейф пройдет через отверстия, закрепится на верхней крышке и войдет в картриджы.

Для сверления можно использовать сверло из комплекта. Отверстия размечаем на глубине 2,5 см от края корпуса, и располагаем напротив линии движения печатающей головки, на уровне каретки. Сверлим и придаем отверстию эстетический вид.

Теперь надо продеть шлейф внутрь корпуса. На конце шлейфа установлены L-коннекторы. Коннекторы можно извлечь или аккуратно завести каждую трубку с коннекторами в отверстие по очереди. После вытягиваем шлейф внизу, чтобы далее удобно было подключать картриджи.

Теперь надо подключить картриджи — черный и цветной. Достаем оригинальные картриджи из вакуумной упаковки. Надо быть предельно осторожным чтоб не испортить сопла, они очень чувствительны к механическим повреждениям. По этому защитные наклейки снимайте в последнюю очередь.

Верхние наклейки с картриджей аккуратно снимаем и переносим на корпус, чтобы в будущем не вспоминать что за картриджи и какую краску в них надо заправить.

Пришло время просверлить отверстия в картриджах, сверло имеется в комплекте СНПЧ, также к нему есть ограничитель в виде трубки.

Начнем с цветного картриджа.
Здесь есть некоторые нюансы. Первый вариант просверлить верхнее отверстие прямо в технологически размеченном месте, при этом L-коннектор будет упираться в самой каретке в защелку и ее придется подрезать. Второй вариант — сверлить отверстие в картридже чуть ниже, что мы и сделаем. Воздухозаборное отверстие которое осталось выше придется заклеить.

Под нижние коннекторы сверлим как размечено на картридже — то есть по воздухозаборным отверстиям.

Далее сверлим черный картридж — пятая ниша сверху, левый ряд. Теперь надо в картриджы повставлять уплотнительные резинки, они также должны быть в вашем комплекте СНПЧ. Если резинка не заходит — снимите аккуратно фаску в отверстии.

Далее вставляем коннектор вместе с уплотнительной трубкой в черный картридж. После в цветной.

Линии подачи чернил:

• Черный — самый короткий
• Красный — самый длинный
• Синий — чуть короче красного
• и Желтый — еще короче синего

Следующий этап — заполнение чернилами емкостей донора.
Сначала закрываем вентиляционные отверстия — те которые маленького диаметра. Это надо для того чтоб уровень чернил не сравнялся в большем отделении и в меньшем отделении. Каждая емкость донора это сообщающиеся сосуды, связанные внизу. Если пробку вытащить, то при заливке сосуды будут наполняться одинаково, а этого допускать нельзя, надо чтоб в меньшей части всегда было меньше чернил. Это необходимо для компенсации атмосферного давления.

Чернила заливаем до уровня примерно 1,5 см от верха и делаем это аккуратно, чтоб жидкость не пенилась. Пена это растворенный воздух, который создает ненужные полосы на печати. После заправки закрываем заправочное отверстие.

В процессе заправки жидкость может начать уходить в картриджы, например если какой то из коннекторов сидит не герметично. В этом случае можно использовать биндер, в виде обычного канцелярского зажима.

В теории все уплотнительные резинки должны хорошо держать, но если необходимо устранить негерметичность, то можно воспользоваться ватой и суперклеем. Вначале уплотняем ватой в отверстие на черном картридже, а после наносим клей.

На цветном картридже надо заклеить воздухозаборное отверстие которое осталось выше нашего коннектора. Для этого подойдет обычная зубочистка и суперклей-секунда.

Принцип действия системы непрерывной подачи чернил

Системой непрерывной подачи чернил называют комплект, состоящий из пластиковых емкостей и картриджей, которые между собой соединены специальными полыми трубками. Основная задача конструкции – обеспечение постоянного потока краски из доноров на печатающую головку. Такой подход гарантирует, что чернила не будут заливать печатающую головку принтера и не закончатся непосредственно во время печати.

В основе работы системы заложен принцип сифо́на Мариотта (Edme Mariotte — французский физик XVII века), а само изобретение сосуда датируется еще 17 веком. И это устройство, позволяет добиться равномерного вытекания струи жидкости за счёт постоянного давления.

В каждой емкости СНПЧ имеется по два отверстия. Одно из них предназначено для отвода чернил, второе – для доступа воздуха. Для нормальной работы системы критически важно, чтобы давление в сосудах и шлейфе было стабильным.

Производители

Покупать рекомендуется только у проверенных брендов.

Дешёвые китайские СНПЧ или заменители неизвестных брендов быстро ломаются, могут вызвать проблемы с работой принтера. Установить сложно, часто они вообще несовместимы с разными моделями принтеров или МФУ.

Оптимальной будет покупка техники с уже вмонтированной СНПЧ. Ведущими производителями на рынке выступают Epson, Canon, Lexmark и ряд других.

Для экономии можно поставить системы от INKTEC или INKSYSTEM. Но при покупке надо учитывать совместимость с принтерами. Использование таких СНПЧ является причиной потери гарантии на принтер.
