Что такое лазерный принтер: принцип работы, устройство, представители

История создания

Метод переноса сухого красителя на бумагу был запатентован в 1938 г. изобретателем и физиком из США Честером Карлсоном. Способ базировался на применении статической электрической энергии. Технологию через 10 лет взяла на вооружение компания Xerox. Ещё 10 лет ушло на доработку метода электрографического переноса и на изобретение аппарата, который бы мог в автоматическом режиме выводить информацию на бумажный носитель. Сначала машина была громоздкой, и некоторые операции приходилось выполнять вручную. Только в 50-х гг. был создан полностью автоматизированный механизм, являющийся прообразом современной лазерной техники для печати.

Лазерный луч был добавлен в конструкцию принтера компанией Xerox в 1969 г., а в продажу первый принтер поступил в 1977 г. Это была модель Xerox 9700. Купить инновационное устройство могли только крупные компании и офисы, поскольку цена превышала 300 тыс. у.е. Скорость первой печатающей техники была 120 страниц в минуту, она могла делать двустороннюю печать. Для обычных частных пользователей принтеры стали доступными спустя 5 лет. Их начала выпускать компания Canon. Дальше количество производителей и новых моделей печатающей аппаратуры с каждым годом стремительно увеличивалось.

Экспонирование

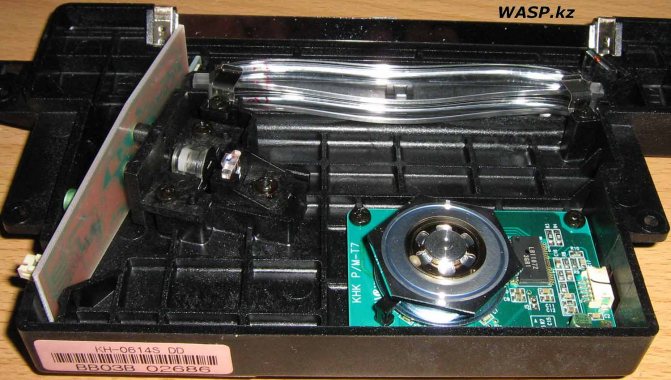

Лазерный блок Samsung ML1430

Если какую-то часть фоточувствительного полупроводника, покрывающего OPC, осветить, он становится токопроводящим, а полученный от ролика заряд уйдет через металлическое основание барабана. Экспонированный участок становится незаряженным или слабо заряженным. Цель этого этапа – сформировать на фоточувствительной пленке невидимое изображение из точек без статического заряда.

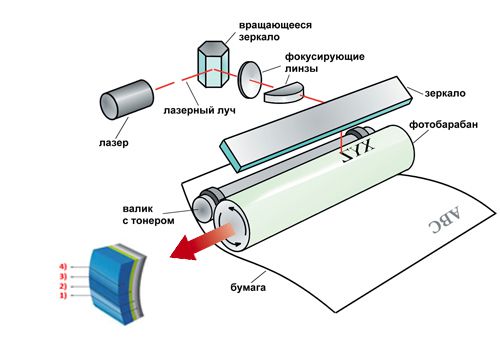

Очень тонкий лазерный луч светит на вращающееся зеркало шестигранной (иногда четырехгранной) формы, отражаясь, попадает на распределяющую линзу, которая отправляет его в нужное место на поверхности фотобарабана. Система зеркал и линз перемещает луч вдоль OPC, формируя строку. Поскольку печать производится точками, лазер постоянно включается – выключается и снимает заряд тоже точечно. Как только строка закончена, фотобарабан поворачивается пошаговым двигателем и экспонирование продолжается.

Виды тонера

Этот расходный материал представляет собой мелкозернистый порошок с магнитным слоем и дополнительном красящем веществе(цветной тонер), гранулы которого могут иметь:

1. Положительный заряд.
2. В принтерах, использующих этот вид тонера, лазерный луч попадает на те участки фотобарабана, к которым в последствии будут притягиваться гранулы красящего порошка. Метод позволяет печатать изображения с высоким разрешением(детализацией).
3. Отрицательный заряд.
4. В этом случае лазерный луч попадает на те участки фотобарабана, которые не притягивают тонер. Метод позволяет добиться равномерной заливки изображения.

 Обратите внимание:

• Каждый тип тонера характеризуется своими показателями дисперсности, магнитными и прочими свойствами, подходящими для устройств определенного производителя и даже линейки моделей.
• Самостоятельная заправка картриджа некачественным или неподходящим красящим порошком может привести к выходу из строя всего узла.

Схема и принцип действия

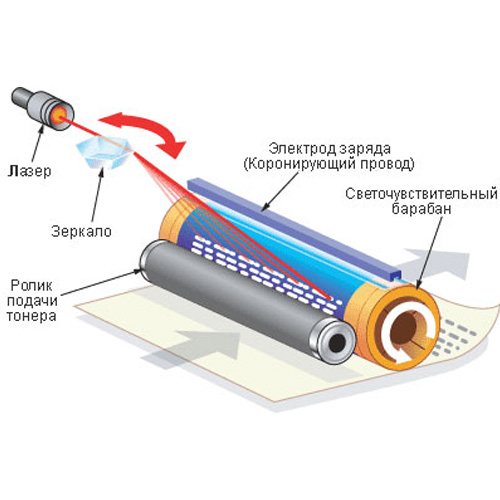

Заряд фотобарабана

Фотоцилиндр лазерного картриджа покрыт специальным чувствительным слоем зеленого или синего цвета. Реже, но бывают и другие оттенки. В зависимости от производителя лазерного принтера, заряд, переданный на вал, может быть положительного и отрицательного заряда. Сам же процесс может быть осуществлен двумя способами.

1. Используется специальная вольфрамовая нить (коротрон) с покрытием углеродными, а также золотыми или платиновыми частицами. Для заряда фотобарабана создается магнитное поле за счет высокого напряжения, подаваемого на нить. Основным минусом этого элемента является постоянное загрязнение, что приводит к ухудшению отображения рисунка или текста уже на бумаге.
2. Ролик заряда более качественно (не оставляет загрязнения на бумаге со временем) выполняет работу чем коротрон. Он выполняет ту же функцию. Визуально выглядит как металлический вал, покрытый проводящим электричество веществом. В основном это специальная резина или поролон. Передача заряда происходит во время прикасания с фотовалом. Ресурс ролика гораздо меньше, чем у коротрона.

Создание изображения

На этом этапе на поверхности фотовала формируется невидимое изображение, которое соответствует тому, что Вы видите на экране монитора своего компьютера или ноутбука. Этот процесс называется экспонированием. Рисунок занимает поверхность с отрицательным или положительным зарядом. Работу по смене заряда производит лазерный луч, который сначала попадает на зеркало, а потом на линзу.

Одна строчка рисунка формируется включением или выключением лазера. Потом барабан проворачивается и наносится новая часть картинки. Все происходит за считаные доли секунды. Лишний тонер собирается ракелем и попадает в бункер отходов.

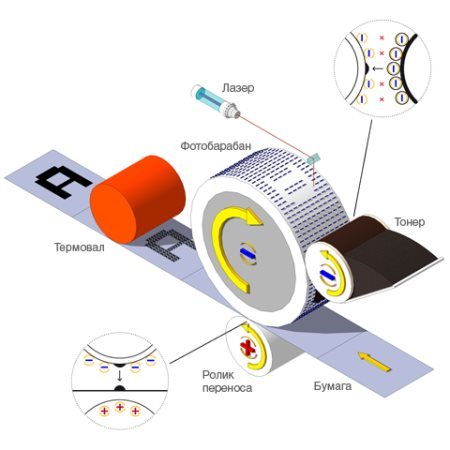

Проявка

Основной частью этого процесса является магнитный вал в виде металлической трубки с магнитным сердечником внутри. Деталь плотно прилегает к фотоцилиндру и бункеру с тонером. Во время работы он крутится, а за счет наличия магнита внутри, притягивает на свою поверхность краситель. Одновременно наносит тонер на поверхность фотоэлемента. В местах, где заряд тонера отличается от такой же характеристики вала, чернила «прилипают».

Перенос на бумагу

В этой части процесса применяется ролик переноса. Металлическая основа позволяет изменять его заряд, а тем самым передавать его листам бумаги. Аналогично как с магнитным валом, происходит «передача» порошка с фотовала уже на бумагу. Статическое напряжение позволяет удерживать порошок на поверхности, но вне принтера он попросту будет рассыпаться по листу.

Закрепление

Чтобы тонер на поверхности был надежно закреплен, его, в прямом смысле слова, запекают в бумагу. Этому способствует свойство тонера расплавляться под воздействием высокой температуры, которая создается печкой внутри лазерного принтера. А также в процессе участвуют два вала. На верхнем расположен нагревательный элемент, а нижний производит вдавливанием бумаги для надежной фиксации. Термопленка, которая участвует в процессе, нагревается до температуры около 200 градусов. Схематически все выглядит так.

Пленка используется в моделях бюджетных серий. В более дорогих применяется тефлон и лампы. Это увеличивает срок службы механизма закрепления.

Закрепление изображения

После того, как рисунок или текст будут перенесены на бумагу, их надо закрепить, иначе изображение осыплется, как только лист бумаги попадет в руки. Тонер закрепляют на бумаге при помощи печки. Печка нагревает частички чернил, они плавятся, становятся жидкими, проникают вглубь бумаги и мгновенно затвердевают. Образуется нестираемое и невыгораемое изображение высокой четкости.

ВАЖНО! Частички чернил (тонера) начинают плавиться при температуре 180-200 градусов, независимо плавились они до этого или нет. Поэтому на лазерном принтере нет двусторонней печати (программно), так как печать с обратной стороны приводит к ухудшению качества на лицевой. К тому же в воздух выделяются едкие ядовитые вещества, которые входят в состав тонера и бумаги.

Особенности оборудования

В качестве тонера используют положительно заряженные порошковые красители. Тогда как лазер проецирует картинку отрицательными частицами. То есть, по законам физики тонер будет притягиваться к фотопроводнику – цилиндру.

Подобный принцип взяли на вооружение бренды «Ксерокс», «Кэнон» и НР. Такой подход позволяет организовать высокую степень детализации изображения. Но в этом случае расход тонера немногим увеличен.

Производители лазерной техники «Эпсон», Kyocera и Brother используют свою технологию печати. Частицы тонера здесь имеют отрицательный заряд, а лазер меняет полярность не участков, где окажется порошок, а пустующих зон. То есть проецирование происходит методом исключения. Подобное решение позволяет более равномерно разместить краситель по бумаге и при этом сэкономить порошок.

Техника премиального уровня оснащена более продвинутыми технологиями. К примеру, помимо работы с лазером и цилиндром идёт уменьшение статического заряда бумаги, что препятствует слипанию листов. Такой функционал придётся как нельзя кстати, если речь идёт о больших объёмах печати. Тонер в отличие от красок для струйных принтеров надёжно удерживается на оттиске: не истирается, не пачкается, и сохраняется заметно дольше.

Устройство лазерного принтера

Лазерный принтер — это печатающее устройство, наносящее тонер на носитель методом фотоэлектрической ксерографии.

Разные модели могут иметь мелкие отличия, но основные рабочие элементы у них будут одинаковыми.

1. Механизм сканирования. Он состоит из вращающихся линз и зеркал. Путём их правильной расстановки формируется необходимое изображение на поверхности фотобарабана, которое наносится лазером. Поскольку картинка наносится не красителем, а просто изменяется заряд частиц на поверхности вала, увидеть её нельзя. За работу сканера отвечает контроллер с растровым процессором.
2. Блок переноса изображения на носитель. В него входит картридж и ролик переноса заряда. Картридж состоит из фотовала, зарядного и магнитного вала. Именно на поверхности фотовала картриджа меняется заряд под действием лазера. Ролик переноса, используя нейтрализатор, убирает статический заряд с попадающей внутрь принтера бумаги. Это необходимо для предотвращения прилипания листа к фотобарабану.
3. Узел финальной фиксации изображения на носителе. После переноса тонера на лист он проходит через печку, где под действием высокой температуры «запекается». Входящие в состав тонера частицы легко расплавляются и надёжно фиксируют отпечаток на бумаге, поэтому нанесённый рисунок не стирается и хорошо сохраняется в течение долгого времени.
4. Интерфейсный блок. Отвечает за обмен информацией и взаимодействие между разными узлами в принтере.

• В принтерах брендов Xerox, Canon, HP используется положительно заряженный тонер. Поэтому прорисовка изображения лазером происходит отрицательным зарядом, который и притягивает порошок к поверхности барабана. Такая технология позволяет максимально прорисовывать изображение на носителе.

• Иной принцип работы лазерных принтеров от компаний Brother, Kyocera, Epson, поскольку их тонер имеет отрицательный заряд. Лазер меняет заряд не тех участков, на которые должно наноситься изображение, а наоборот, пробелов между прорисованными элементами. Такой метод равномерно распределяет тонер по поверхности листа.

Первый этап: образование заряда фотобарабана (фотовала)

Чтобы ответить на вопрос о том, как устроен лазерный принтер и как он работает, следует сказать, что одним из основных его устройств является печатающий барабан, покрытый специальным полупроводником, который имеет высокую фоточувствительность. Именно на нем на первом этапе и формируется изображение, предназначенное для дальнейшей печати. Для этого данная деталь снабжается зарядом со знаком плюс или минус. Делается это, как правило, с помощью коротрона (коронатора) или заряжающего вала (ролика заряда). Первый является блоком, состоящим из проволоки, вокруг которой имеется металлический каркас, вторым – вал из металла, покрытый поролоном или токопроводящей резиной.

Первый способ придания фотовалу определенного заряда с использованием коронатора заключается в том, что под действием напряжения между каркасом и проволокой (вольфрамовая нить с покрытием из платины/золота/углерода) образуется разряд. После этого формируется электрическое поле, которое, в свою очередь, передает фотобарабану заряд статического типа.

Использование коронатора обладает целым рядом минусов, которые заключаются том, что скопление на его нити частичек краски/пыли или ее изгиб могут привести к резкому снижению качества печати, усилению поля электрического типа в определенном месте и даже повреждению поверхности фотобарабана.

Что касается второго способа, то ролик заряда при соприкосновении с барабаном снабжает его поверхность, отличающуюся высокой фоточувствительностью определенным зарядом. Напряжение на ролике при этом на порядок ниже, что, в свою очередь, решает проблему с появлением озона. Но чтобы осуществить передачу заряда обязательно нужно соприкосновение. Следовательно, детали принтера в таком случае изнашиваются быстрее.

Кратко о работе

Начнем с краткого описания. Как пользоваться принтером? Чтобы справиться с поставленной задачей, юзер должен:

1. Выбрать модель устройства. Она должна быть совместимой с ОС и «железом» ПК.
2. Приобрести устройство печати.
3. Подключить принтер к компьютеру.
4. Установить драйверы.

Вот и все. После перечисленных действий можно без проблем производить распечатку документов. Ничего непонятного или трудного в этом нет. Хотя перечисленные шаги иногда вызывают вопросы.

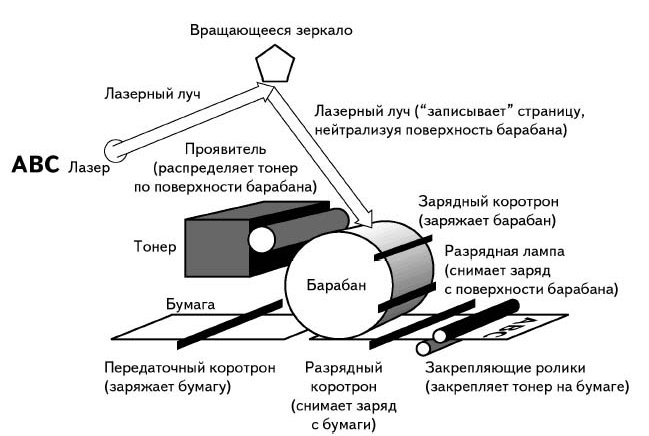

Перенос

Перенос на бумагу производится под действием все того же статического электричества. При этом бумага даже не касается поверхности фотобарабана! Бумагу, перед тем как пропустить под фотовалом, наэлектрилизовывают с помощью резиновых валиков. Когда она проходит мимо барабана, то отрицательные частички с него перелетают на поверхность бумаги, которая имеет положительный заряд. На бумаге образуется изображение, а ее поверхность становиться нейтрально-заряженной.

Процесс формирования оттиска на бумаге

При включении аппарат переводится в состояние готовности к процессу печати. Внутренние элементы принтера приходят в движение, разогревается термоузел, что сопровождается характерным для печати звуком, но в этот момент лазерный луч не включается. Далее аппарат затихает, а индикатор на его корпусе загорается, сигнализируя о готовности к работе. Когда на устройство поступает команда печати документа, инициируется многошаговый процесс формирования печатного листа.

На заметку! Лазерное печатное оборудование для контроля процесса вывода изображения на бумагу снабжается встроенным процессором. Также многие скоростные офисные модели оснащаются встроенной памятью.

Заряд фотобарабана

Когда готовый к работе аппарат получает команду на печать, в движение приводятся все  механизмы, отвечающие за этот процесс: печатная плата, картридж, подача бумаги. Также происходит предпечатная подготовка картриджа, в ходе которой осуществляется фотозарядка — на фоточувствительные элементы барабана передается электрический заряд при соприкосновении вращающегося ролика PCR. Последний получает подзарядку при включении принтера.

В зависимости от производителя печатного оборудования и используемого им тонера передаваемый заряд может быть отрицательным или положительным. У цифровых моделей  НР, Xerox, Canon, Ricoh, Samsung комбинация зарядов тонера и фотоцилиндра — оба отрицательные. Соответственно Epson, Kyocera, Brother — оба положительные.

Экспонирование лазерным лучом

На втором этапе формирования изображения включается лазерный луч, посредством которого происходит экспонирование. Сфокусированный лазерный луч отражается от зеркала и попадает на направляющую систему линз, а далее отправляется в необходимое место на поворачивающемся фотоцилиндре.

Важно! Символьная строка на фоточувствительном слое формируется из засвеченных отдельных точек, которые создаются последовательно перенаправляемым лазерным лучом. Под его воздействием фото-точки теряют заряд. Таким образом, из нейтрально заряженных точек и формируется скрытое изображение страницы.

Проявление изображения

Следующий этап — нанесение тонера, состоящего из красителя со специальными заряженными добавками. В результате этой процедуры на фоточувствительном слое проявляется изображение. Происходит процесс следующим образом.

1. Магнитный вал, часть которого находится в заправочном отсеке, притягивает частички порошка, и те через «Доктор» дозированными порциями направляются к фоточувствительному барабану.
2. От заряженных участков (не обработанных лазерным лучом) частички отталкиваются и прилипают к потерявшим заряд точкам. Таким образом скрытое изображение становится видимым.

Печать на бумагу и закрепление изображения

При соприкосновении фотобарабана с бумагой, которая подается роликом переноса с противоположным электрическим зарядом, краситель притягивается к листу, формируя оттиск. Удерживаются частички краски за счет статического электричества. Оставшиеся в барабане крупинки тонера счищаются ракелем в бункер для отходов.

Фиксируется изображение при помощи нагревания. Лист с нанесенным тонером протягивается между прижимным и нагревательным элементами. Под воздействием печки красящие частицы вплавляются в структуру бумаги. После выхода наружу краситель быстро застывает, и отпечатанное изображение становится устойчивым.

По завершению процесса формирования изображения на бумажном листе, фотозаряд барабана восстанавливается посредством зарядного ролика, а потом по цикличной схеме продолжается работа над печатью следующих страниц

Роль чипа в лазерном картридже

Чип — маленькая по размеру, но не по важности деталь. Это своеобразный хранитель базы данных картриджа. Он обменивается данными с принтером и содержит всю собранную и запрограммированную производителем информацию:

• серийный номер;
• тип картриджа;
• дату установки и активации;
• модель совместимого принтера;
• количество напечатанных страниц.

Классификация чипов картриджей

Признаки классификации	Виды чипов
По способу подключения	контактные; бесконтактные
По виду протокола обмена данными	1-Wire; 12C
По возможности блокировки	блокирующиеся; не блокирующиеся

Для чего чипуются принтеры?

Производители объясняют наличие чипа удобством для пользователя. Микросхема ускоряет обмен данными между компьютером и принтером, контролирует расход тонера и совершенствует процесс печати. На самом деле, основная задача чипа — вести обратный отсчет количества напечатанных страниц. Когда эта цифра приближается к критическому порогу, чип подает на ПК сигнал о том, что картридж пуст. После этого работа печатающего устройства либо останавливается, либо продолжается, но с частыми уведомлениями о необходимости заменить картридж. Это зависит от того, какой чип вмонтирован в устройство: блокирующийся или нет. Первый тип популярен у Xerox, Samsung. Не блокирующийся чип устанавливают в свои принтеры Canon, HP.

Что делать, когда чип блокирует работу принтера?

Так как расходы на оригинальные картриджи часто сильно бьют по карману, многие пользователи прибегают к помощи народных «умельцев». Те перепрошивают чип или меняют его с каждой новой заправкой. Такие уловки часто сопряжены с рисками. Например, при перепрограммировании чипа, принтер может не распознать картридж или выдавать сообщение о несовместимости тонера с картриджем. И, конечно, подобные манипуляции с чипом лишают заводской гарантии на печатающее устройство. Использование оригинальных картриджей — лучшая профилактика таких неприятностей. Кроме того, фирменные расходники всегда найдут своего потребителя. Компания Rustoner.ru поможет выгодно продать картриджи hp, Canon Xerox и других известных производителей. За дополнительной информацией обращайтесь к нашим менеджерам.

Заряд

Напомним, что тонер является мелкодисперсной субстанцией (5-30 микрон), и его частицы очень легко принимают любой электрический заряд.

В картридже ролик заряда обеспечивает равномерную передачу отрицательного заряда фотобарабану. Это происходит когда ролик заряда прижимается к фотобарабану, и вращаясь в одном направлении (при этом равномерно сообщая отрицательный статический заряд фотобарабану), заставляет его вращаться в другом.

Таким образом, поверхность фотобарабана имеет равномерно расположенный по площади отрицательный заряд.

Типы чернил

Для струйной печати используются водорастворимые и пигментные чернила. Последние отлично подходят для получения картинки высокого качества, поэтому устройства с такими красками устанавливаются в фотосалонах или на производстве фотообоев. Чернила на водной основе, кроме красителя, в своем составе имеют компоненты, которые помогают чернилам легко пропитывать бумагу, закрепляться в ней, окрашивая волокна и очень быстро высыхать.

Струйный принтер способен напечатать цветную картинку, устойчивую к механическим повреждениям, хорошего качества. Единственное чего боится такая распечатка — это вода. При намокании картинка или текст полностью испортится.
Для получения всей палитры оттенков используются такие цвета, как:
• желтый;
• синий;
• пурпурный (красный);
• черный.
Этого спектра достаточно для распечатки неплохих картинок в домашних условиях и даже фотографий. Но для создания более ярких, качественных изображений принтер для печати фотографий комплектуют палитрой с большим числом чернил. Например, добавляют светло-синий, светло-пурпурный и другие оттенки.

Казалось бы, из трех предложенных цветов можно сделать черный. На практике таким способом получить насыщенный черный цвет не получается. Это может быть связано с неудовлетворительным качеством красителей для создания чернил, или воздействием других веществ, которые добавляют в чернильный раствор, чтобы он был более устойчивым и быстросохнущим. Поэтому каждый струйный принтер имеет отдельный картридж с черной краской.

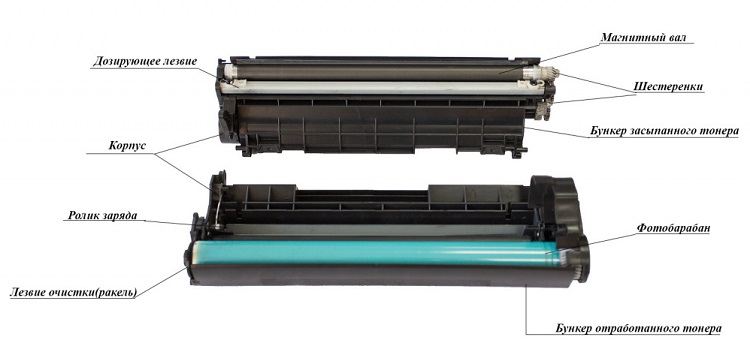

Устройство картриджа

Простой картридж состоит из отсека для красителя, отсека для отработанных отходов и фотовала. Драм-картридж включает фотоэлемент и тонер.

Тонер – мелкий порошок чёрного цвета. В цветном аппарате применяется фиолетовый, жёлтый и синий краситель. Порошок состоит из частичек полимеров, покрытых красителем, содержащим магненит и регулятор заряда. У разных производителей порошок отличается по размеру зерна, намагниченности и дисперсности, поэтому нужно заправлять картридж только тем тонером, который предназначен для конкретной модели.

Внешний вид картриджа в разных моделях может быть разным, но все они состоят из следующих элементов:

1. Отсек для тонера, в котором он хранится.
2. Магнитный вал. По нему порошок подаётся из бункера на фотоэлемент.
3. Дозирующее лезвие. Отвечает за толщину слоя тонера, который попадает на поверхность фотовала.
4. Ракель. После переноса краски с фотовала на бумагу ракель очищает поверхность вала от остатков порошка.
5. Ролик заряда. Заряжает поверхность фотобарабана.
6. Отсек для отработки. В него попадает отработанный тонер.

В некоторых картриджах есть встроенный микрочип, собирающий информацию о количестве распечатанных страниц. При необходимости его можно заменить.

Также при эксплуатации могут изнашиваться и другие детали картриджа, которые принято считать расходниками. Сами картриджи можно заправлять много раз и использовать до полного стирания шестерёнок или частей корпуса.

Как работает лазерный принтер: принцип печати

Заряд фотобарабана

На поверхности фотовала нанесён чувствительный слой зелёного или синего цвета. В ряде моделей заряд, передаваемый на фотобарабан, будет положительным, у других – отрицательным.

Заряд происходит двумя методами.

1. На специальную нить из вольфрама с углеродистым покрытием и золотыми/платиновыми частичками подаётся высокое напряжение, под действием которого создаётся магнитное поле. В процессе лазерной печати нить часто загрязняется, из-за чего снижается качество печатаемого изображения.
2. Вместо вольфрамовой нити применяется ролик заряда. Внешне он выглядит как металлический цилиндр, покрытый токопроводящим веществом (специальная резина, поролон). Когда фотобарабан прикасается к ролику, передаётся заряд. Ролик не так быстро загрязняется как нить, но его срок эксплуатации значительно меньше.

Создание изображения (экспонирование)

Во время экспонирования на фотобарабане образуется невидимая картинка, которая является точной копией изображения, отправленного пользователем на печать. В зависимости от модели принтера рисунок будет формироваться на участках с отрицательным или положительным зарядом. Замена заряда выполняется лучом лазера, попадающим сначала на зеркало, а затем на линзу.

Первая строка формируется при включении/выключении лазера. Затем барабан проворачивается и наносится новая часть изображения. На это уходит доли секунды. Остатки тонера срезаются ракелем и сбрасываются в отсек с отходами.

Проявка

В этом этапе рабочей схемы принтера основной элемент – магнитный вал. Он имеет вид металлического полого цилиндра, внутри которого магнитный сердечник. Магнитный вал плотно прилегает к фотовалу и отсеку с тонером. Когда вал вращается, магнитный сердечник, расположенный внутри притягивает тонер на поверхность вала и одновременно наносится и на фотоэлемент. В местах, где заряды красителя и поверхности не совпадают, происходит «прилипание» частиц тонера.

Перенос на бумагу

На этапе задействован ролик переноса. Основание из металла может изменять заряд и передавать его бумажным листам. Принцип передачи тонера с фотобарабана на бумагу такой же, как с магнитного вала. Краситель удерживается на поверхности за счёт статического напряжения, без него он бы рассыпался по странице.

Закрепление изображения

В тонере есть компоненты, которые под действием большой температуры расплавляются. Чтобы зафиксировать рисунок на бумаге, лист проходит через печку внутри аппарата. Она представляет собой два вала, верхний из которых содержит нагревательный элемент, а нижний выполняет функцию пресса, продавливающего бумагу для более надёжной фиксации.

Термоэлемент печки нагревается до 200 °C и запекает краситель.

В дешёвых принтерах используется термопленка, в более дорогих – тефлон и лампы. Преимущество таких моделей в увеличенном сроке службы фиксирующего тонер механизма.

Конструктивные элементы лазерного принтера

Вне зависимости от модели любой лазерный печатный аппарат имеет модульную конструкцию из следующих частей:

• модуль лазерного сканирования (печатная плата);
• блок формирования изображения (картридж);
• блок подачи бумаги;
• термоузел.

Печатная плата представляет собой защищенный крышкой модуль, состоящий из следующих элементов: полупроводникового лазера с линзой, фокусирующей луч, вращающегося при помощи мотора зеркала, группы направляющих лазерный луч линз, а также зеркала.

Важно! Генерируемый печатной платой лазерный луч направляется в формирующий изображение модуль — картридж.

Особенность конструкции картриджа

Конструкция картриджа для лазерного принтера представляет собой отдельный сменный корпус с  находящимися внутри элементами, предназначение которых «для чайников» не слишком понятно. В их числе:

• фоточувствительный барабан;
• зарядный ролик;
• ракель для очистки фотослоя от остатков красящих частиц;
• резервуар с тонером;
• магнитный вал с сердечником;
• дозировщик красящего порошка, так называемый «Доктор»;
• пломба (снимается при установке в принтер).

В отличие от матричных и струйных моделей принтеров, у которых символы, передаваемые процессором на печатную головку, воспроизводятся на бумаге посредством красящей ленты или капель краски, процесс печати в лазерном аппарате многошаговый. Так, сначала происходит предварительный заряд фотобарабана, затем зкспонирование скрытого изображения лазером, далее перенос оттиска на бумагу с последующей его тепловой обработкой.

Основные расходные материалы

Основным расходным материалом лазерного печатного оборудования является картридж. После того, как важный узел выработал свой ресурс, у пользователя есть три варианта обслуживания.

1. Купить новый оригинальный экземпляр на замену, что довольно дорого.
2. Приобрести совместимый печатный узел от стороннего производителя. Это приемлемый эконом — вариант.
3. Воспользоваться услугами сервисной фирмы, специализирующейся на ремонте и обслуживании оргтехники, в перечне услуг которой есть восстановление/дозаправка картриджей. Это супер-эконом вариант. Но после 3-4 заправок изнашивается фотобарабан, и придется пользоваться 1 или 2 вариантом.

Как работает цветной принтер

В цветных аппаратах размещены 4 картриджа с чёрным, синим, фиолетовым и жёлтым тонером. В дорогих устройствах количество ёмкостей может быть больше.

Принцип печати цветного принтера не имеет существенных отличий от работы монохромного. Разница состоит лишь в том, что нанесение красителя для получения цветного изображения делается отдельно каждым картриджем. По количеству проходов есть одно- и многопроходные аппараты.

В многопроходном предусмотрен специальный вал или лента. За один оборот фотобарабана наносится один цвет. Количество оборотов равняется количеству используемых цветов, за счёт этого увеличивается общее время нанесения изображения на бумагу. В однопроходном устройстве изображение прорисовывается сразу всеми цветами. Для этого каждый картридж дополнен собственной лазерной системой и переносным роликом. Такой принтер печатает быстрее многопроходного, но стоит дороже.

Цветной лазерный принтер имеет свои достоинства и недостатки. В сравнении со струйником он печатает быстрее, но качество полученного изображения будет несколько ниже из-за того, что сухой краситель хуже передаёт тона. Для печати графиков и диаграмм достаточно и такой цветопередачи, поэтому цветные принтеры покупают в основном для офисов. Для дома покупается реже из-за высокой стоимости как самого аппарата, так и обслуживания.

Процесс рождения оттиска

Появление изображения или текста на бумаге будет состоять из таких последовательных этапов:

• заряд барабана;
• экспонирование;
• проявка;
• перенос;
• закрепление.

Заряд барабана

Как работает фотозаряд? Он формируется на фотобарабане (где, как уже понятно, зарождается и само будущее изображение). Для начала происходит снабжение зарядом, который может быть как отрицательным, так и положительным. Происходит это одним из следующих способов.

1. Используется коронатор, то есть вольфрамовая нить с покрытием из углеродных, золотых и платиновых включений. Когда в дело вступает высокое напряжение, между этой нитью каркасом проносится разряд, который, соответственно, создаст электрическое поле, передающее заряд на фотобарабан.
2. Однако использование нити приводило со временем к проблемам с загрязнением и ухудшением качества распечатанного материала. Гораздо лучше действует ролик заряда с аналогичными функциями. Сам он похож на металлический вал, который покрыт токопроводящей резиной или поролоном. Идет соприкосновение с фотоцилиндром – в этот момент ролик и передает заряд. Напряжение здесь значительно ниже, но и детали изнашиваются гораздо быстрее.

Экспонирование

Это и есть работа освещения, в результате чего часть фотоцилиндра становится токопроводящей и пропускает заряд через металлическое основание в барабане. А участок, подвергшийся экспонированию, становится незаряженным (или приобретает слабый заряд).  На этом этапе формируется еще невидимое изображение.

Технически это осуществляется так.

1. Лазерный луч падает на поверхность зеркала и отражается на линзу, которая распределит его в необходимое место на барабане.
2. Так система линз и зеркал формирует строчку вдоль фотоцилиндра – лазер то включается, то выключается, заряд то остается нетронутым, то снимается.
3. Строка закончилась? Фотобарабан повернется, и экспонирование продолжится снова.

Проявка

В этом процессе большое значение имеет магнитный вал из картриджа, похожий на трубку из металла, внутри которой находится магнитный сердечник. Часть поверхности вала помещена в заправочный тонер бункера. Магнит притягивает к валу порошок, и он выносится наружу.

Важно регулировать равномерность распределения слоя порошка – для этого существует специальное дозирующее лезвие. Оно пропускает лишь тонкий слой тонера, отбрасывая остальное назад. Если лезвие установлено неправильно, на бумаге могут появиться черные полосы.

После этого тонер продвигается на участок между магнитным валом и фотоцилиндром – здесь он притянется к проэкспонированным участкам, а от заряженных оттолкнется. Так изображение становится уже более видимым.

Перенос

Чтобы изображение появилось уже на бумаге, в дело вступает ролик переноса, в металлическую сердцевину которого притягивается положительный заряд – он переносится на бумагу благодаря специальному прорезиненному покрытию.

Итак, частички отрываются от барабана и начинают перемещаться на страницу. Но удерживаются они здесь пока только из-за статического напряжения. Образно говоря, тонер просто насыпается там, где нужно.

Вместе с тонером могут попасть пыль и ворсинки бумаги, но они снимаются вайпером (специальной пластиной) и отправляются прямиком в отсек отходов на бункере. После полного круга барабана процесс повторяется.

Закрепление изображения

Для этого используется свойство тонера расплавляться при высоких температурах.  Конструктивно это в этом оказывают помощь два следующих вала:

• в верхнем расположен нагревательный элемент;
• в нижнем в бумагу вдавливается расплавленный тонер.

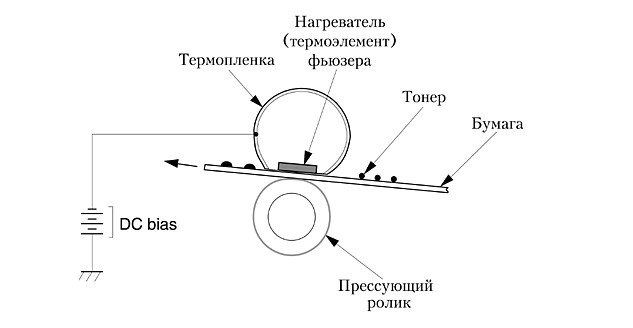

Иногда подобная «печка» представляет собой термопленку – специальный гибкий и термостойкий материал с нагревательной составляющей и прижимным роликом. Её нагрев контролируется датчиком. Как раз в момент прохода между пленкой и прижимной частью бумага и разогревается до 200 градусов, что позволяет ей легко впитать в себя ставшим жидким тонер.

Дальнейшее остывание идет естественным образом – в лазерных принтерах обычно не требуется установка дополнительной охлаждающей системы. Однако здесь еще раз проходит специальный очиститель – обычно его роль исполняет фетровый вал.

Фетр обычно пропитывают специальным составом, что помогает смазать покрытие. Поэтому другое название такого вала – масляной.

Основные компоненты лазерных устройств

Несмотря на многообразие производителей и моделей лазерных принтеров, их устройство в целом остается идентичным.

В состав практически каждого устройства входят следующие узлы:

• Узел создания электростатического изображения, состоящий из полупроводникового лазера, а также зеркал и линз, отвечающих за фокусировку луча.

• Узел, отвечающий за создание и перенос физического изображения. К нему относится съемный картридж, содержащий контейнер для красящего порошка, фотобарабан , магнитный вал, ролик первичного заряда и прочие компоненты.

• Узел, выполняющий закрепление изображения на листе. Состоит из нагревательного элемента и термопленки, вступающей в непосредственный контакт с листом бумаги, на который уже перенесено изображение с фотобарабана. Под температурным воздействием красящий порошок вплавляется в лист бумаги, благодаря чему предотвращается его осыпание.

Достоинства и недостатки лазерной печати

Лазерная оргтехника очень популярна, высокотехнологична и производительна. Многие пользователи отдают ей предпочтение за такие достоинства:

• высокую производительность;
• большие ресурсные возможности;
• низкую себестоимость печати;
• неприхотливость в обслуживании;
• быстрое высыхание оттиска;
• стойкость опечатанного изображения к внешним воздействиям (влаге, теплу);
• низкий уровень шума при работе;
• длительное хранение тонера, исключающее высыхание краски;
• высокую скорость печати и т.д.

Это главные преимущества представителей всех ценовых сегментов, благодаря которым лазерная техника лидирует по востребованности.

Однако технические характеристики лазерных устройств вывода не подходят для печати сложной 3d графики, фотографий, файлов в формате gif. Еще одним недостатком можно назвать стоимость устройств – самые доступные по цене аппараты в 2-3 раза дороже струйников.

Кратко резюмируя вышеприведенную информацию, следует отметить, что лазерные модели  оргтехники пользуются спросом, когда необходимо много и быстро печатать. Однако это не касается фотографических оттисков, так как к ним предъявляются повышенные требования к цветопередаче, которую обеспечить лазерные аппараты не смогут.

Проявка

На поверхности барабана образуется зеркальное изображение. Частички тонера переносятся с магнитного роллера на поверхность барабана и прилипают к нему за счет разности заряда. Проявка монохромного и цветного принтера отличаются, так как устроен цветной принтер сложнее. При цветной печати изображение сначала формируется на ленте переноса изображения, а потом только переносится на барабан и бумагу.

Интересно! Если прервать печать и вытащить картридж из принтера, то на барабане можно увидеть изображение, но только при условии, что до его поверхности не касались пальцами.
