Что такое фотобарабан в принтере?

Элементы, обеспечивающие работу фотобарабана

Помимо многослойной трубки с покрытием из фотопроводящих слоев, фотобарабан включает такие элементы, как:

• вал первичного заряда, изготовленный из металла с поролоновой или резиновой основой. Он обладает токопроводящими свойствами и обеспечивает равномерный отрицательный заряд;
• ракель, который устраняет остатки тонера на барабане;
• лезвие очистки, обеспечивающее пространство между барабаном и бункером для отработанного тонера;
• магнитный вал, который притягивает тонер и передает ему отрицательный заряд перед его подачей на барабан;
• лезвие дозировки тонера, представляющее собой металлический элемент с гибкой пластиной и обеспечивающий равномерное тонкое нанесение тонера на магнитный вал.

Также существуют блоки, называемые драм-картридж, в которые помимо фотобарабана входит только система очистки и емкость для сбора отработанного тонера.

Сколько служит фотобарабан

Ресурс элемента определяется количеством листов бумаги, напечатанных от начала его эксплуатации до появления признаков отказа — потери качества передаваемых на бумагу изображений. Существует общепринятая система определения ресурса работы, согласно которой рассчитывается количество распечатанных листов формата А4, заполненных данными не более 5%.

Если барабан установлен в картридже пресса до точки, где его нужно заменить, он может передавать изображения на 2 000–20 000 листов.

Факторы, влияющие на степень износа узла:

• Качество заправляемого тонера. Часто картриджи заправлены механическим тонером низкого качества, который может повредить поверхность барабана. Подобрать качественную красящую пудру и произвести ее правильное пополнение смогут только специалисты.

• Листы бумаги. Повторное использование листов с изображениями на противоположной стороне изображения отрицательно скажется на состоянии барабана. Когда бумага проходит через печатающее устройство, часть старой пыли падает на поверхность более дорогого устройства, повреждая его.

• Состояние других компонентов принтера. Ресурс фотопроводника напрямую связан с техническим состоянием таких элементов, как ракельный нож, ролик первичного заряда и другие. Они выходят из строя из-за неаккуратной эксплуатации печатной машины, попадания внутрь посторонних предметов. Неисправный ракель повреждает поверхность барабана, неисправный магнитный ролик приводит к увеличению подачи тонера.

• Прямой свет. Специалисты не советуют вынимать фотоальбом из принтера в хорошо освещенном помещении. В противном случае чувствительный слой барабана будет поврежден из-за воздействия солнечных лучей. Поскольку качество печати значительно упадет, необходимо будет заменить узел.

Можно ли протирать спиртом фотобарабан?

Не используйте чистящие средства, содержащие спирт, аммиак или растворители. Это повредит поверхность, и поэтому барабан необходимо будет заменить. Вам необходимо приобрести специальный набор для чистки картриджей.

Принцип работы фотобарабана

В начале печатного процесса на фотобарабане создается невидимое изображение для чего отрицательно заряженная поверхность обрабатывается лазерным лучом в тех местах, где в дальнейшем будет отпечатана картинка. Далее на обработанные места подается тонер и невидимое изображение превращается в различимую картинку, которая затем переносится на бумагу. При непрерывной печати в фотобарабане проходят такие процессы:

• Кондиционирование – вал первичной зарядки с помощью сигнала постоянного тока подает на фотобарабан отрицательный заряд.
• Формирование картинки – поверхность барабана обрабатывается лазером, образуя латентное электростатическое изображение.
• Передача тонера — магнитный ролик подает на барабан отрицательно заряженный тонер.
• Закрепление изображения при помощи термического узла.
• Очистка барабана от тонера с помощью ракеля.
• Очистка от оставшегося заряда, которую выполняет первичный вал, подавая сигнал переменного тока на барабан. После этого фотобарабан снова готов к повтору цикла.

В зависимости от модели лазерного принтера фотобарабан может быть частью картриджа или частью принтера. От его местоположения напрямую зависит его ресурс, то есть количество страниц, которые он может напечатать без дефектов. Отсчет идет от установки и до ухудшения качества печати.

Если барабан идет отдельно от тонер-картриджа элемент, то его ресурс больше и, как правило составляет 10000-30000 страниц. Менять картридж при этом придется 10-15 раз или заправлять примерно каждые 2000-3000 копий. В случае, когда барабан встроен в картридж, то ресурс в несколько раз меньше, обычно 2000-1000 листов.

Появление темных полос по краям отпечатанного листа говорит о том, что барабан износился. Если его не заменить, то темные участки будут увеличиваться и со временем может сломаться не только фотобарабан, но и другие детали принтера, например, термоузел. Это связано с тем, что при поврежденном ОРС потребление тонера увеличено и часть порошка попадает в тракт принтера, в том числе в термоузел. Под воздействием нагрева краска плавится, а потом остывает и образуются «наросты».

Выбросить или сдать использованные картриджи?

Самый популярный вариант решения проблемы – это легкое движение руки по направлению к мусорному баку. Однако задумайтесь, сколько расходных материалов попадает на свалку каждый год? Вы даже не представляете, насколько вредное воздействие оказывают присутствующие в картриджах тяжелые металлы на нашу планету в течение всего срока разложения.

Несколько действительно строгих наказов

До того как мы начнем разбирать картридж, важно, чтобы каждый знал следующее:

1. Ни в коем случае нельзя касаться руками рабочих поверхностей валов и фотобарабана; не спорю, это требование слишком строгое и не всегда оправданное при работе со всеми моделями, но в ряде случаев несоблюдение его может привести к катастрофическим результатам для последующих копий в виде пятен и полос, так что лучше перестраховаться.
2. Осторожно обращайтесь с корпусом картриджа, поскольку он состоит из многих хрупких и тонких пластмассовых частей, которые могут быть легко повреждены неаккуратными действиями, что приведет к выходу картриджа из строя.
3. Не применяйте грубую физическую силу, а если вы считаете, что без нее вам точно не обойтись, значит, скорее всего, вы делаете что-то неправильно.
4. Будьте готовы к неожиданному рассыпанию тонера — это скорее правило, чем исключение.

Если у вас до сих пор не пропало желание работать, то продолжим.

ТОНЕРНЫЙ ОТСЕК

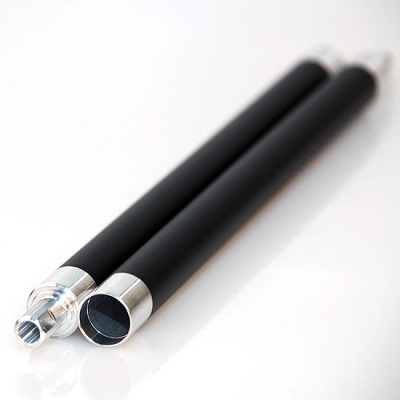

Магнитный вал – это конструктивный элемент лазерного картриджа, который заряжает микрогранулы тонера отрицательным зарядом и переносит их на поверхность фотобарабана.

Магнитный вал выполнен в форме полой трубки, производители используют для его изготовления различные материалы. Магнитные валы Samsung вырабатываются из высококачественной резины, магнитные валы Canon и HP – из металла, покрытого прорезиненным слоем. Материалы, используемые при производстве магнитных валов Samsung, более долговечны по сравнению с материалами, используемыми при производстве магнитных валов Canon и HP, а потому меньше подвержены износу и служат дольше.

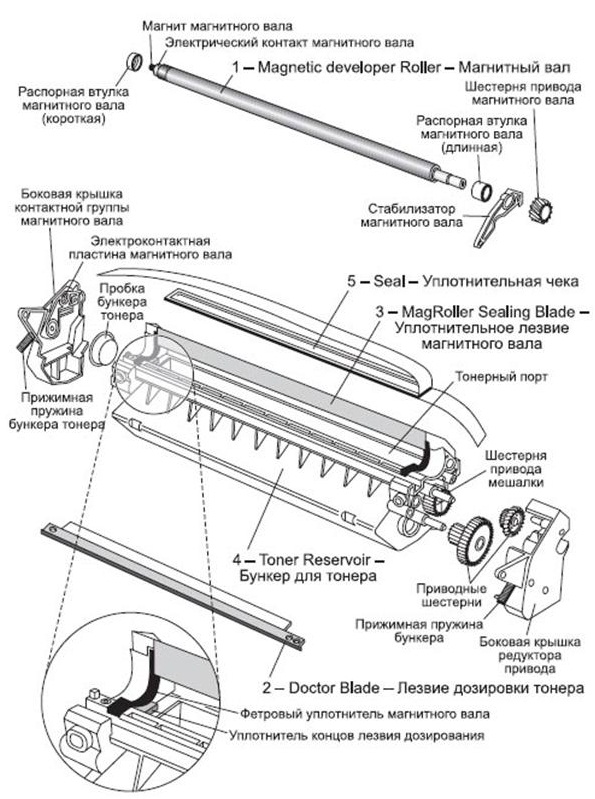

Детали тонерного отсека лазерного картриджа

Лезвие дозировки тонера представляет собой металлический каркас с гибкой пластиной на конце, предназначенный для равномерного распределения тонера по поверхности магнитного вала.

Металлические лезвия дозировки тонера чаще всего встречаются в лазерных принтерах Samsung и Brother, а вот HP и Canon в изготавливают их из полиуретановых материалов.

Чтобы выполнять свои функции, лезвие дозировки тонера должно иметь высококачественную и ровную поверхность без дефектов, зазубрин и выступов. Искривление лезвия дозирования тонера ухудшает качество печати, появлению светлых или тёмных продольных полос на документе.

Дозирующие лезвия HP и Canon более практичны, чем лезвия Samsung и Brother, а потому менее подвержены износу. Их поломки, как правило, происходят из-за использования низкокачественного тонера.

На лезвие дозировки тонера налипают частицы тонера, поэтому его периодически нужно чистить, тем самым продлевая его работоспособность.

Уплотнительное лезвие магнитного вала – это тонкая пластина, аналогичная по функциям уплотнительному лезвию фотобарабана. Лезвие закрывает просвет между магнитным валом и отсеком подачи тонера. Оно пропускает тонер, оставшийся на поверхности магнитного вала, внутрь отсека, и предотвращает его высыпание наружу.

Бункер для тонера предназначен для хранения не использованного тонера. Бункер оснащён специальной проволочной рамкой (Toner Agitator Bar), которая перемешивает тонер, поддерживая его в рабочем состоянии, предохраняя от комкования и высыхания.

Уплотнительная чека – это пломба, которая перекрывает тонерный бункер, предохраняя тонер от просыпания при транспортировке картриджа. Уплотнительная чека удаляется перед началом использования картриджа.

Работа лазерных печатающих устройств: факсов, принтеров и МФУ базируется на переносе красящего порошка (тонера или девелопера) электрографическим способом на поверхность фотобарабана, который формирует изображение на бумаге. Следовательно, фотобарабан – главная деталь копировального устройства (здесь лазер заменяют специальные светодиоды) или лазерного принтера.

Восстановление барабана

Замена фотобарабана и очистка – это кропотливые процедуры, требующие специфических знаний и наличие специальных приспособлений. Поэтому рекомендуем обратиться за данной услугой в сервисный центр. Стоимость услуг по замене напрямую будет зависеть от выбора оригинальной или совместимой детали.

Сброс фотобарабана

У Вас есть лазерный принтер/МФУ Brother и появилась ошибка «замените фотобарабан» или «ошибка фотобарабана»? Сейчас мы расскажем, как легко и быстро решить данную проблему.

Подобные информационные сообщения появляются, когда ресурс фотобарабана подходит к концу. Если качество печати ухудшилось, то фотобарабан действительно надо заменить, если же с печатью все нормально, то можно просто сделать сброс и продолжать пользоваться техникой.

Иногда замена фотобарабана не решает проблему, и ошибка остается.

Если в Вашей модели принтера раздельные фотобарабан и тонер-картридж, то следуйте инструкции (на примере Brother DCP-7057R):

•        выключите принтер;

•        откройте переднюю крышку;

•        найдите в меню клавиши «Очистить» или «Очистить/назад».

Независимо от модели печатающего устройства такие кнопки всегда находятся справа от дисплея;

•        в зависимости от типа принтера, нажмите «1» или «стрелку вверх» для сброса счетчика»

•        после этого на экране должна появиться надпись «Принято».

ОТДЕЛЕНИЕ ДЛЯ ОТРАБОТАННОГО ТОНЕРА

Детали отделения для отработанного тонера лазерного картриджа

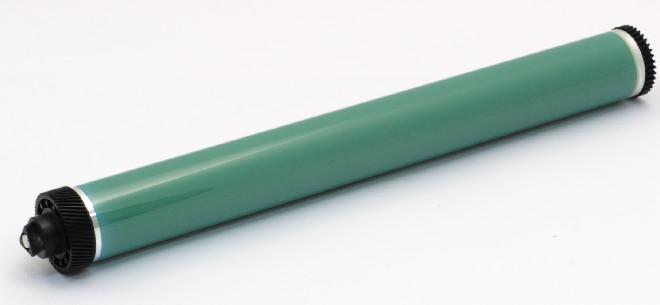

Фотобарабан – это светочувствительное «сердце» лазерного картриджа, состоящее из полого алюминиевого цилиндра, покрытого слоем диэлектрика.

Фотобарабан может находиться как в картридже (drum), так и непосредственно в принтере или копире (drum unit). В первом случае фотобарабан обслуживается совместно с картриджем, во втором случае – автономно от остальных узлов принтера или копира.

Функции фотобарабана заключаются в следующем. После отправки документа на печать вал первичного заряда, прижимаясь к фотобарабану, передаёт ему отрицательный заряд и способность отталкивать микрочастицы тонера.

Лазерный луч переносит на поверхность фотобарабана невидимый для глаза отпечаток документа. Участки фотобарабана, помеченные лучом лазера, меняют заряд на положительный, и притягивают к себе тонер. Благодаря притянутых частиц тонера на фотобарабане формируется видимый отпечаток документа, отправленного на печать.

Фотобарабан, прокатываясь по листу бумаги, переносит отпечаток документа на его поверхность. После этого бумажный носитель попадает в печку принтера, в которой происходит его разогрев. Под действием высокой температуры тонер вплавляется в бумагу и закрепляется на ней.

Фотобарабан – это самая дорогостоящая и при этом самая капризная деталь лазерного принтера. Он боится любых механических повреждений, от прямых солнечных лучей может засветиться и выдавать чёрные отпечатки, до него нельзя дотрагиваться голыми руками, так как к потожировым следам, оставшимся на его глянцевой поверхности, налипает тонер, что приводит к дефектам печати.

Со временем глянцевый слой фотобарабана стирается, что приводит к снижению качества печати. Первым признаком окончания ресурса фотобарабана являются чёрные полосы по краям отпечатанного документа. При появлении таких полос необходимо провести диагностику фотобарабана, а затем либо очистить его поверхность специальным раствором, либо заменить фотобарабан на новый.

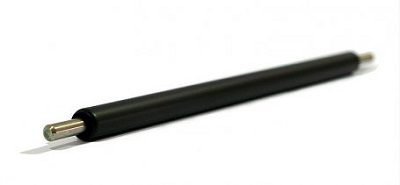

Вал первичного заряда – это деталь лазерного картриджа, которая, равномерно прижимаясь к поверхности фотобарабана, передаёт ему однородный отрицательный заряд. После прохождения бумажного носителя через фотобарабан, вал первичного заряда нейтрализует на фотобарабане остаточные явления предыдущей зарядки.

Вал первичного заряда состоит из металлического вала, на который нанесён слой токопроводящего поролона или резины. Эта деталь лазерного картриджа достаточно сильно загрязняется бумажной пылью, поэтому её нужно регулярно и тщательно чистить.

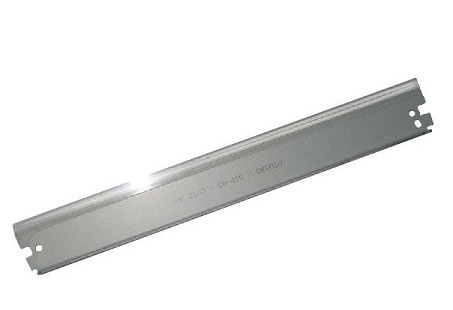

Лезвие очистки – это плоский металлический скребок с полиуретановым наконечником, предназначенный для очистки фотобарабана лазерного принтера от налипших на него микрочастиц тонера и бумаги. В России лезвие очистки более известно под названием «ракель» (от нем. Rakel – скребок). В цветной лазерной печати ракель удаляет цветной тонер, прилипший к ремням переноса.

Следует отметить, что ракелем оснащены не все лазерные принтеры. В некоторых моделях лазерных принтеров Xerox и Samsung излишки тонера, прилипшего к фотобарабану, удаляются с его поверхности валом первичного заряда, а оттуда стряхивается специальной щёткой в бункер для отработанного тонера.

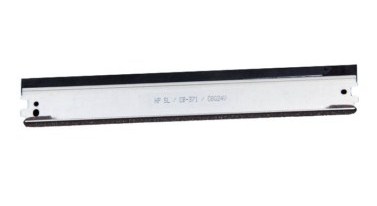

Уплотнительное лезвие барабана закрывает промежуток между фотобарабаном и бункером для отработанного тонера. Уплотнительное лезвие, не препятствуя попаданию отработанного тонера в бункер, не позволяет высыпаться ему обратно на бумагу.

Основные стадии очистки фотобарабана

Большинство моделей можно очистить вручную, достаточно просто соблюсти определенный алгоритм действий, выполняя их аккуратно и тщательно. В первую очередь, аппарат отключается от электросети, после чего открывается крышка и вынимается картридж. Далее следует отодвинуть защитную шторку, обеспечивающую защиту от повреждений. Преимущество заключается в том, что основной компонент вытаскивать из картриджа вовсе не обязательно, все манипуляции с легкостью проводятся на месте – именно так действуют многие мастера. Главное – своевременно проворачивать барабан по мере очистки и не совершать резких движений.

Как правильно выбрать новый фотобарабан

Высокая стоимость расходных материалов заставляет покупать более дешевые лицензионные узлы и детали или перепрошивать аппараты и пользоваться аналогами других производителей.

Еще одним выходом может быть восстановление барабана. Здесь два этапа. На первом самостоятельно увеличить ресурс можно путем очистки поверхности барабана от остатков порошка. На втором, при выработке фотослоя, его можно восстановить на специальном оборудовании. Делать такую операцию самостоятельно очень дорого – она будет дороже нескольких фотобарабанов. В специализированных мастерских восстановление обойдется в приемлемую сумму.

Грамотная эксплуатация и своевременное обслуживание принтера и его узлов позволит увеличить срок службы фотобарабана.

Главной деталью любого лазерного картриджа, является фотобарабан, который представляет собой блестящий вал, имеющий светло-синий или светло-зелёный цвет, но встречаются и другие цвета – это зависит от производителя фотовала. Его поверхность покрыта специальным фотослоем.

Эксплуатационный срок данной детали является достаточно большим, но он находится в непосредственной зависимости от таких факторов, как качество используемой для печати бумаги, тип тонера, а также показатели температуры и влажности помещения. Следовательно, фотовал может выйти из строя раньше времени.

Нельзя исключать и человеческий фактор – ведь вместе с бумагой в принтер могут попасть различные посторонние предметы и вещества, которые, в свою очередь, могут повредить или загрязнить фоторецептор. Иногда, при использовании некачественного тонера он может оставаться на фотобарабане, в результате чего качество печати начинает сильно хромать. Поэтому бывают ситуации, когда понадобиться почистить барабан лазерного принтера.

В целом почистить барабан лазерного принтера при грамотном и основательном подходе не так уж сложно. Приступать к решению данной задачи необходимо тогда, когда после печати документов на листах остаются всевозможные дефекты в виде серого фона, чёрных полос и точек. В некоторых случаях тонер оказывается несовместимым с фотовалом. По этой причине, чтобы добиться печати действительно хорошего качества, необходимо использовать фотовал и тонер одного производителя. В противном случае со временем может понадобиться даже ремонт фотобарабана (но чаще это просто его замена), выполнить самостоятельно который вряд ли получится.

Лазерный картридж состоит из отделения отработанного тонера и тонерного отсека. В состав отделения для отработанного тонера входят фотобарабан, вал первичного заряда, лезвие очистки и уплотнительное лезвие барабана. Тонерный отсек включает магнитный вал, лезвие дозировки тонера, уплотнительное лезвие магнитного вала, бункер для тонера и уплотнительную чеку.

Так как в России нет единых федеральных стандартов, которые бы закрепили названия расходных материалов для принтеров и копиров, эти названия не однозначны и имеют множество синонимов.

Названия рабочих отсеков и деталей механизма лазерного картриджа

Название детали Распространённые синонимы

I. Отделение для отработанного тонера
Фотобарабан	Organic Photo Conductor, OPC, Drum, Drum unit, Photoreceptor, барабан, фоторецепторный барабан, светочувствительный барабан
Вал первичного заряда	Primary Charge Roller, PCR, заряжающий вал, зарядный валик, ролик первичной зарядки
Лезвие очистки	Wiper Blade, Cleaning Blade, ракель, вайпер, чистящее лезвие
	Recovery Blade, уплотнительное лезвие ОРС, уплотнительное лезвие фотобарабана
II. Тонерный отсек
Магнитный вал	Magnetic developer Roller, Mag Roller, Developer Roller, вал проявки, вал переноса изображения, девелопер вал
Лезвие дозировки тонера	Doctor Blade, Metering Blade
	Mag Roller Sealing Blade, майларка
Бункер для тонера	Toner Reservoir, тонерный бункер
Уплотнительная чека	Seal, пломба
