Устройство лазерного картриджа

Конструктивные элементы картриджа

В целом сменный блок представляет собой герметичную воронку с отсеком с цветовым составом — черным, красным, желтым или синим и электромеханическими частями для создания впечатления. Существует два типа сменных блоков для лазерных принтеров, со встроенным фотобарабаном или без него. Во втором случае светочувствительный вал устанавливается в корпус принтера и значительно увеличивается продолжительность работы барабана.

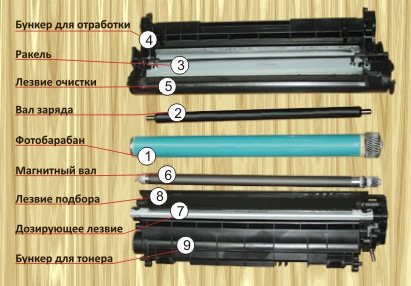

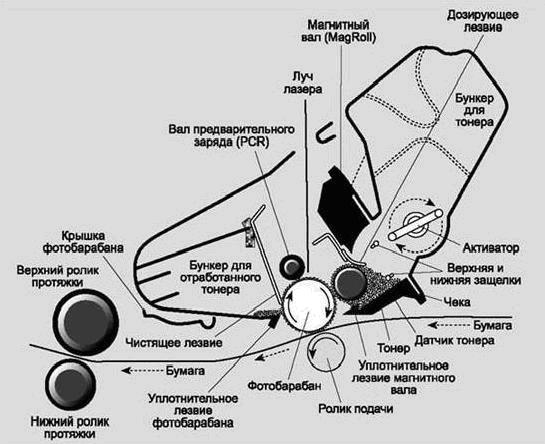

Рис. 1 Основные части лазерного картриджа

Схема и принцип действия

Чтобы понять, какой принцип печати используется в современных лазерных принтерах, давайте подробнее рассмотрим этапы работы.

Заряд фотобарабана

Для получения предварительного изображения на поверхность фотовала необходимо передать электрический заряд. На разных моделях он может быть со знаком «+» или «–». Процесс переноса затрат осуществляется двумя способами:

  1. Высокое напряжение, подаваемое на специальную вольфрамовую нить (коротрон), создает магнитное поле, которое передается на барабан.
  2. Через зарядный валик, представляющий собой металлический цилиндр, покрытый слоем проводника.

Создание изображения

После отправки файла на печать на фотовале с помощью луча, меняющего заряд, формируется изображение. В зависимости от модели устройства рисунок занимает отрицательно или положительно заряженную поверхность.

Каждая линия на изображении формируется за долю секунды путем включения и выключения лазера. Затем барабан делает оборот, и надевается новая леска. Излишки тонера удаляются ракелем и высыпаются в отсек для отходов.

Проявка

Частицы порошка переносятся с фотовала на магнитный вал благодаря разности зарядов. Принцип работы магнитного валика в лазерных принтерах достаточно прост: в местах, где заряд не совпадает, тонер притягивается к его вращающейся поверхности и формирует изображение. В цветных единицах процесс разработки немного сложнее. Сначала изображение формируется на трансферной ленте, и только после этого переносится на вал и бумагу.

Перенос на бумагу

Бумага получает статический заряд от ролика переноса. Проходя под фотоцилиндром, он притягивает тонер аналогично процессу переноса порошка на магнитный валик. Частицы порошка удерживаются на бумаге за счет статического натяжения.

Закрепление тонера

Фиксация красителя на листе происходит за счет нагревательного элемента. «Печь» принтера состоит из двух цилиндров, через которые проходит краситель. Жидкий тонер остывает и хорошо прилипает к поверхности бумаги.

Температура нагревательного элемента может достигать 200 °C. Производители недорогих устройств используют термопленку, которая подвержена быстрому износу. В современных моделях за нагрев тонера отвечает более надежная и прочная тефлоновая конструкция.

Вкратце, принцип печати на лазерном принтере заключается в том, чтобы получить тонерный отпечаток на фотовал и затем перенести его на бумагу.

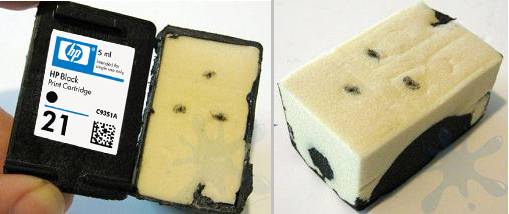

Абсорбционная губка

Губка внутри контейнера картриджа представляет собой абсорбирующий материал, функция которого заключается в удержании чернил. Обычно в качестве материала такого типа используют губку с микропористой структурой.

Таким образом, устройство чернильного картриджа не отличается особой сложностью, а количество элементов, из которых он состоит, сведено к минимуму. В свою очередь, это позволит производителям как оригинальных, так и совместимых расходных материалов оптимизировать расходы и сделать печать более доступной. Несмотря на это, заправка картриджа в несколько раз выгоднее, чем покупка новой детали.

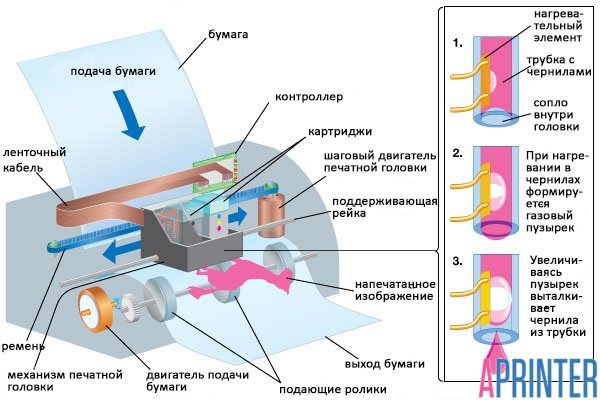

Работа в струйном принтере

Текст или изображение, созданное на таком принтере, наносится точками. Колер делает точки микрокаплями, которые выходят через сопла на печатающей головке.

  • Важнейшим участником процесса использования изображения является печатающая головка. Он может быть отдельным элементом или находиться на патронах.
  • В любом случае чернила попадают на бумагу через сопла. В сопле установлены специальные нагреватели, которые в определенный момент нагревают чернила. Когда чернила нагреваются, их объем увеличивается, и они выбрасываются на бумагу.
  • Картриджи устанавливаются только четырех цветов: черный, желтый, розовый, синий. Поэтому для достижения определенного цвета или оттенка краски смешивают. Смешивание происходит, когда цвета ложатся на бумагу, а затем сверху ложатся другие тона.

Мы рассмотрели принцип работы картриджа для принтера с печатающей головкой и можем сделать вывод, что качество печатаемых изображений или фотографий будет лучше на струйном принтере. Лазер выигрывает в скорости печати.

Как выбрать хороший лазерный принтер для офиса и дома

Чтобы сориентироваться в большом количестве моделей и выбрать наиболее подходящий вариант, необходимо определиться с основными параметрами лазерного принтера:

Спектакль. Модели лазерных принтеров для домашнего использования оснащены специальными датчиками, защищающими устройство от перегрева и задающими общий предел производительности. В профессиональном оборудовании используются материалы, благодаря которым нагревательные элементы работают практически непрерывно. Это означает, что производительность таких лазерных принтеров намного выше, что значительно экономит время.

Ресурс. Обратите внимание на емкость картриджа: чем больше листов может напечатать устройство, тем ниже стоимость одного отпечатка. Перед покупкой узнайте примерные цены на тонер, стоимость ремонта основных узлов и обслуживания оборудования. Некоторые модели лазерных принтеров требуют заправки тонером, другие требуют покупки нового картриджа.

Цвет или монохром. Учитывая дороговизну первой группы, покупка оправдана только при печати большого объема цветных документов. Кроме того, заправка и обслуживание не одного, а сразу четырех картриджей — довольно ощутимая часть расходов. Выбирая цветной лазерный принтер, покупатели часто задаются вопросом, нужно ли его регистрировать в полиции. Фактически с 2009 года регистрация такого оборудования не требуется.

Купите цветной лазерный принтер

Технические и программные. Наличие порта Ethernet и wi-fi позволяет удаленно управлять полиграфическим оборудованием с компьютера и подключать его к внутренней сети. Они значительно облегчают процесс печати, особенно когда с одним принтером работают несколько сотрудников. Также стоит учитывать операционную систему, с которой будет работать оборудование. Например, для операционных систем семейства Linux необходимо проверить наличие драйверов для настройки и подключения печатающего устройства.

Нажмите с обеих сторон. Лазерные принтеры, которые печатают на обеих сторонах одновременно, экономят и тонер, и бумагу. Функция двусторонней печати является преимуществом при работе с большим количеством документов.

На сколько хватает?

Обычно несоответствие ресурса картриджа заявленным значениям связано с тем, что производитель при расчете этого показателя использует универсальную формулу. Он также известен как «формула 5%».

По ее словам, на одну сторону листа формата А4 требуется столько тонера, чтобы покрыть 5% объема поверхности. Такой расчет свидетельствует о том, что если общая площадь листа, покрытого тонером, превышает указанный процент, картридж будет израсходован быстрее, поэтому долго хранить его нельзя.

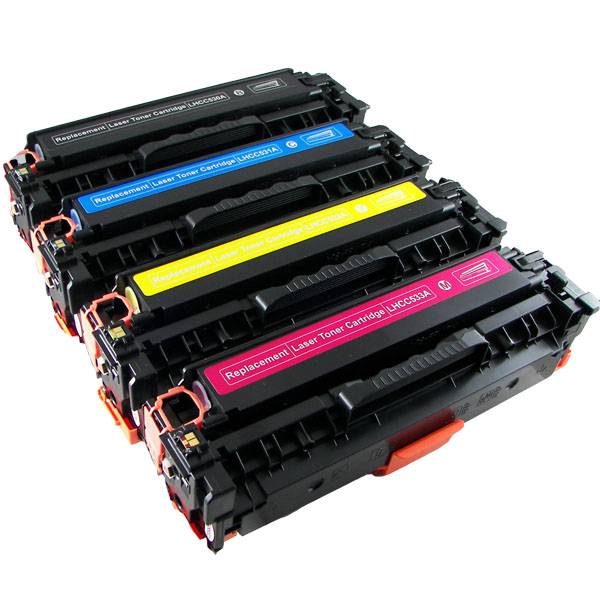

Для агрегатов, использующих для нанесения цветную краску, выпущена собственная формула. При этом учитываются следующие цвета:

  • красный;
  • желтый;
  • синий;
  • черный.

Благодаря нехитрым расчетам несложно догадаться, что для цветных принтеров обновленное правило называется «правилом 20%», так как считается 4 цвета, каждый из которых использует по 5%. Таким образом, при желании можно определить срок годности купленного агрегата.

Детали и конструкции тонерного бункера

В этом помещении, помимо самого порошка, есть элементы для нанесения краски на поверхность фотоцилиндра. Это:

  • магнитный ролик;
  • нож для дозирования красящего состава;
  • лопатка, уплотняющая закрытие магнитного вала и корпуса;
  • активатор для смешивания тонера и поддержания рекомендуемой густоты.

MagRoller (магнитный ролик). Изготавливается либо из алюминиевой трубки с защитным покрытием и магнитным стержнем внутри, либо из плотной резины с магнитными свойствами. Вал крепится к стенам дома втулками, которые позволяют ему свободно вращаться.

Магнитное поле, притягивая металлические частицы чернил, придает тонеру отрицательный заряд. Гладкая поверхность на валу, залог качественной печати.

Doctor Blade (дозатор тонера). Металлический каркас прямоугольной формы, длина которого соответствует размерам намагничивающего ролика, снабжен гибкой пластиной. Материал пластины может быть металл или полиуретан.

Назначение дозирующего ножа — оставить на магнитном валике ровно столько тонера, сколько необходимо для печати на данном этапе. Износ лезвия влияет на качество отпечатков, гибкая металлическая пластина может поцарапаться или сколоться, полиуретан служит дольше, но со временем становится тоньше и дозируется хуже. Регулярная чистка измерительной пластины или своевременная замена в случае сильного износа восстановит качество печати.

Mag Roller Sealing Blade (запечатывающее лезвие). Он изготовлен из гибких материалов, не повреждающих поверхность магнитного вала. Чаще всего это полиуретан.

После переноса тонера на фоторецептор та его часть, которая оказалась невостребованной, остается для проявления рисунка на поверхности магнитного валика. Запечатывающее лезвие удаляет остатки чернил и оставляет их в отсеке для тонера для повторного использования.

Стержень мешалки тонера (рамка активатора). Вращающийся металлический каркас. Предотвращает прилипание и комкование цветного порошка. Тонер оптимальной плотности легко и равномерно притягивается к магнитному валику.

Тонер (тонер). Мелкий порошок полимеров или воска. Цвет придается подходящими пигментами и обрабатывается оксидами металлов для придания магнитных свойств.

Принцип печати и устройство лазерного картриджа

Любое современное печатающее устройство состоит из трех основных узлов: печатающего механизма (слово «механизм», используемое для лазерного принтера, вообще не совсем уместно, на самом деле это очень точное и сложное электронно-оптико-механическое устройство, в многие элементы, особенно тонер, реализованы последние достижения химической технологии), контроллер, содержащий растровый процессор, преобразующий данные, поступающие с компьютера, в графические изображения печатных страниц (в некоторых случаях эта задача может быть возложена и на центральный процессор ПК) процессор), интерфейсное устройство, обеспечивающее двусторонний обмен данными с компьютером. Изображение, получаемое с помощью современных лазерных принтеров (а также матричных и струйных принтеров), состоит из точек (точек). Чем меньше этих точек и чем чаще они расположены, тем выше качество изображения. Максимальное количество точек, которое принтер может напечатать отдельно на отрезке в 1 дюйм (25,4 мм), называется разрешением и характеризуется в точках на дюйм (dpi — dots per inch). Принтер считается хорошим, если разрешение составляет 300 dpi (иногда используется термин 300 x 300 dpi, что означает 300 dpi по горизонтали и 300 dpi по вертикали).

Лазерные принтеры менее требовательны к бумаге, чем, например, струйные, а стоимость печати одной страницы текстового документа ниже в несколько раз. При этом недорогие модели лазерных и светодиодных монохромных принтеров уже сейчас способны конкурировать по цене с качественными цветными струйными принтерами.

Большинство лазерных принтеров на рынке предназначены для черно-белой печати; цветные лазерные принтеры довольно дороги и предназначены для бизнес-пользователей.

Лазерные принтеры печатают на бумаге любой плотности (от 60 г/м3) со скоростью от 3 до… (это число постоянно растет) листов в минуту (ppm — страница в минуту), при этом разрешение может быть 1200 dpi или более. Качество текста, распечатанного на лазерном принтере с разрешением 300 dpi, примерно такое же, как у типографского. Однако, если страница содержит графику, содержащую оттенки серого, для получения качественного графического изображения требуется разрешение не менее 600 dpi. При разрешении принтера 1200 dpi качество печати почти фотографическое. Если вам необходимо распечатать большое количество документов (например, более 40 листов в день), лазерный принтер представляется единственным разумным выбором, поскольку стандартными являются разрешение 600 dpi и скорость печати от 8 до 12 страниц в минуту параметры для современных персональных лазерных принтеров.

Принцип работы лазерного принтера

Компания Hewlett Packard представила первый лазерный принтер. Для создания изображений использовался электрографический принцип — такой же, как и в копировальных аппаратах. Отличие заключалось в способе экспонирования: в копировальных аппаратах это происходит с помощью лампы, а в лазерных принтерах свет от лампы заменяется лучом лазера, который через карту управления формирует на фотоцилиндре виртуальное изображение, созданное нами, например, в Word.

Сердцем лазерного принтера является фотопроводящий цилиндр (Organic Photo Conductor), который часто называют печатным барабаном или просто барабаном (барабаном). Физически этот блок находится либо в картридже (кассете), либо в фотобарабане (drum unit), в зависимости от марки принтера и производителя блока. Используется для переноса изображения на бумагу. Фотопроводник представляет собой металлический цилиндр, покрытый тонкой пленкой светочувствительного полупроводника. Поверхность такого цилиндра может быть снабжена положительным или отрицательным зарядом, который сохраняется до тех пор, пока барабан не освещается. Если какая-либо часть барабана подвергается воздействию, покрытие становится проводящим, и заряд перетекает из освещенной области в незаряженную зону. Это ключевой момент в понимании того, как работает лазерный принтер.

Другой важной частью принтера является лазер и оптико-механическая система зеркал и линз, которые перемещают лазерный луч по поверхности барабана. Небольшой лазер генерирует очень тонкий пучок света. Отражаясь от вращающихся зеркал (обычно четырехгранной или шестиугольной формы), этот луч освещает поверхность фотопроводника и снимает заряд в точке экспонирования.

Для получения точечного изображения лазер включается и выключается с помощью управляющего микроконтроллера. Вращающееся зеркало разворачивает луч в виде линии скрытого изображения на поверхности фотопроводника.

После формирования линии специальный шаговый двигатель поворачивает барабан для формирования следующей. Это смещение соответствует вертикальному разрешению принтера и обычно составляет 1/600 или 1/1200 дюйма. Процесс формирования скрытого изображения на барабане аналогичен формированию растра на экране телевизионного экрана.

Применяются два основных способа предварительной (первичной) зарядки поверхности фотоцилиндра:

  • с помощью тонкой проволоки или сетки, называемой «коронный провод». Высокое напряжение, подаваемое на проволоку, создает вокруг нее светящуюся ионизированную область, называемую короной, и придает барабану необходимый статический заряд;
  • с помощью предварительно заряженного резинового валика (PCR)

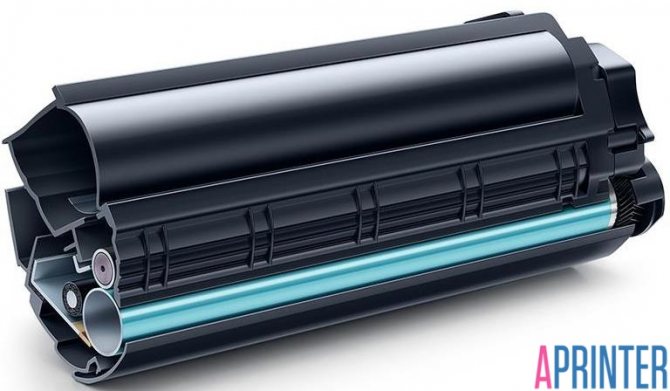

Картридж для лазерного принтера

Рассмотрим устройство картриджа для принтера Hewlett Packard Laser Jet 1100. В этой типичной кассете есть два основных отделения:

  • помещение для отходов тонера;
  • коробка с тонером.

Наиболее важные конструктивные элементы отсека для отработанного тонера:

Представляет собой алюминиевый цилиндр, покрытый органическим светочувствительным и светопроводящим материалом (обычно оксидом цинка), способным сохранять изображение, наносимое лазерным лучом. Сопротивление светочувствительного слоя в темноте очень велико, но при освещении значительно снижается. Именно он с помощью тонера делает ее видимой и переносит на бумагу (или другой носитель) сформированное на ней лазерным лучом невидимое изображение, представляющее собой «карту» электрических зарядов.

Ни в коем случае нельзя долго держать эту деталь на свету, категорически запрещается касаться поверхности фотобарабана руками, протирать тряпкой, а тем более царапать твердыми предметами! Любые оставленные «следы» будут воспроизведены на отпечатках.

Обратите внимание, что длина самого барабана равна максимальной ширине печатаемой страницы, а длина окружности намного меньше максимальной длины страницы, поэтому страница печатается за несколько оборотов OPC (обычно три)

Дает даже отрицательный заряд барабана. Изготавливается из токопроводящей резиновой или пенопластовой основы, нанесенной на металлический стержень.

Очищает барабан от остатков тонера, не перенесшихся на бумагу. Конструктивно выполнен в виде металлического каркаса (штамповки) с полиуретановой пластиной (лопастью) на конце.

Закрывает пространство между барабаном и контейнером для отработанного тонера. Лезвие возврата выбрасывает тонер, оставшийся на барабане, в контейнер и предотвращает его рассыпание в обратном направлении (из контейнера на бумагу).

  • Барабан с органическим фотопроводником (OPC
  • Ролик первичного заряда (PCR)).
  • «Гадюка», ракель, чистящее лезвие (Wiper blade, Чистящее лезвие).
  • Запечатывающий клинок (Recovery Blade).

Основные конструктивные элементы тонер-отсека:

Представляет собой металлическую трубку с закрепленным внутри магнитным сердечником. Тонер притягивается к магнитному валику, который перед подачей на барабан приобретает отрицательный заряд под действием постоянного или переменного напряжения.

Обеспечивает равномерное распределение тонкого слоя тонера на магнитном валике. Конструктивно выполнен в виде металлического каркаса (штамповки) с гибкой пластиной (лопастью) на конце.

Тонкая пластина, похожая по функциям на Recovery Blade. Закрывает область между магнитным валиком и контейнером с тонером. Запечатывающее лезвие Mag Roller позволяет тонеру, оставшемуся на магнитном валике, попадать в пространство, предотвращая утечку тонера в противоположном направлении.

Внутри него находится «рабочий» тонер, который будет перенесен на бумагу в процессе печати. Кроме того, в контейнер встроен активатор тонера (Toner Agitator Bar) — проволочный каркас, предназначенный для перемешивания тонера.

В новом (или регенерированном) картридже контейнер с тонером запечатан специальным уплотнением, предотвращающим рассыпание тонера при транспортировке картриджа. Это уплотнение удаляется перед использованием.

  • Магнитный вал (магнитный проявочный валик, магнитный валик, проявочный валик).
  • «Доктор» (Doctor Blade, Metering Blade).
  • Запечатывающее лезвие для магнитного вала (Mag Roller Sealing Blade).
  • Бункер для тонера (Toner Reservoir).
  • Печать, проверка (печать).

Какие виды бывают и как выглядят

По конструкции

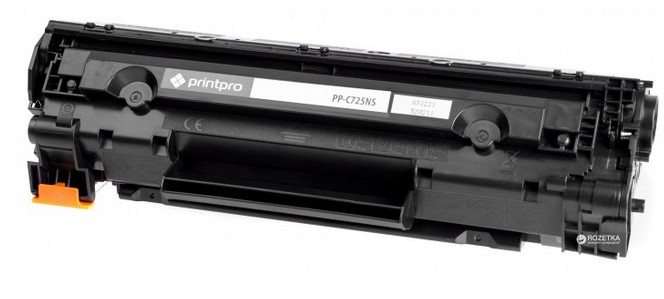

Принт-картридж

По сути, это обычный патрон, который нельзя разделить на отдельные элементы. Он сочетает в себе трубку с красителем и фотоэлемент для переноса изображения на бумагу. Этот вариант часто используется в обычных бюджетных офисных или домашних моделях лазерных устройств.

В более дорогих и профессиональных моделях, часто в МФУ, используется еще один вариант — отдельный картридж.

Драм

Это та часть, которая включает в себя фотокондуктор и средства для его автоматического «обслуживания» непосредственно в принтере. К ним относятся лезвия для распределения и очистки тонера, магнитный валик и контейнер для отходов. Все зависит от конкретной модели принтера.

Тонер-туба

Это черный пластиковый контейнер, в большинстве случаев с красителем внутри (специальным тонером). Трубка также может быть оснащена дополнительной отдельной емкостью для сбора неиспользованного порошка во время печати.

Все три этих варианта используются в лазерных принтерах или многофункциональных устройствах. Для письма чернилами требуются совершенно другие картриджи.

Барабан и тонер-картриджи Более подробная информация в отдельном материале.

Струйные со встроенной печатающей головкой

Чернильный картридж намного меньше, чем лазерный принтер. Он имеет форму небольшой прямоугольной коробки. Чаще всего цвет пластика черный или прозрачный. На лицевой стороне наклейка с маркировкой и указанием типа и номера изделия. Он также служит защитой для заполнения отверстий. С другой стороны печатающая головка. Пользователь увидит только форсунки и форсунки, окрашенные краской.

Без ПГ

Безголовый струйный резервуар для чернил почти идентичен. Единственное отличие — отсутствие насадок непосредственно на корпусе и немного другая форма корпуса. В таких моделях принтеров картридж используется только для хранения чернил. Процесс нанесения краски на бумажные листы осуществляется отдельно установленным ПГ.

По функциональности

Оригинальные

Как правило, такие картриджи уже идут в комплекте с принтером при его покупке. А также их использование требуется компаниям, производящим полиграфическое оборудование. Цены на этот вид «расходников» высокие, но качество печати гарантировано на высоком уровне. Часто цена картриджа может составлять четверть, половину или даже полную стоимость принтера.

Совместимые

Аналогичен по всем характеристикам оригиналу, но произведен сторонним производителем. Из-за этого цена ниже. В большинстве случаев разницы в качестве нет, а также его можно пополнять неограниченное количество раз. Кроме того, возможен ремонт в виде замены важнейших расходных деталей (лопастей, валов).

Если такие картриджи будут использоваться на струйном принтере в течение гарантийного срока, это вполне может привести к убыткам.

Стартовые

Их еще называют «демонстрационными кассетами». Этот вариант расходников дополняет новое оборудование. Картридж заполнен наполовину или даже меньше и предназначен только для проверки работы устройства и демонстрации качества печати. Хватит на непродолжительное использование. После этого следует заправить новую часть красителя или купить другой картридж. Не все тест-кейсы можно перезаполнить.

Восстановленные и заправленные

Эта версия картриджей намного дешевле оригинальных. В большинстве случаев так и есть, но в восстановленном (заменены некоторые детали, например, рисунок или резиновый вал, чистящее лезвие) и засыпан порошок. Заправку можно произвести в любом сервисном центре по ремонту и обслуживанию оргтехники или даже самостоятельно по нашей инструкции. Это сэкономит вам деньги на печати.

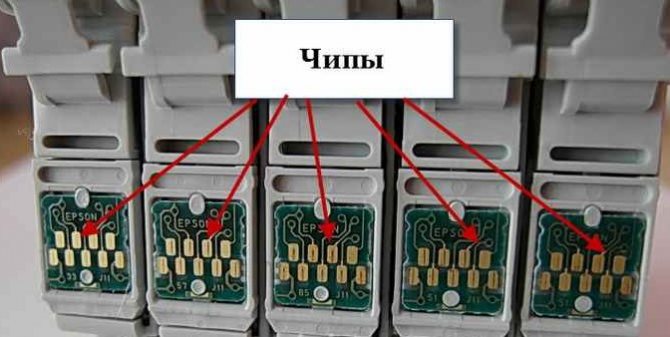

Чипованные

Некоторые модели картриджей определенных производителей специально снабжены чипами, которые блокируют печать даже при пополнении запаса чернил в нем. Его работа устроена таким образом, что заправка становится более проблематичной или даже невозможной. Выходом из ситуации будет замена микросхемы или сброс показателей в ноль специальными программами.

Подделки

Очень дешевая альтернатива, которая является копией желаемого картриджа низкого качества. От их использования стоит воздержаться, так как они могут даже повредить или вывести из строя печатающее устройство. Это влечет за собой ремонт, если это возможно. Поддельные чернильницы и тонеры чаще маскируются под совместимые картриджи.

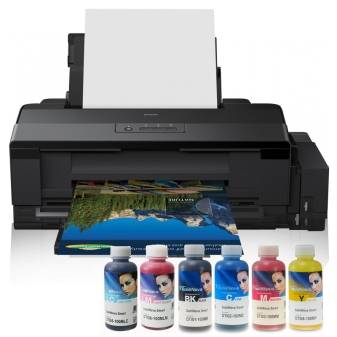

Подробнее о чернилах

Краситель также является неотъемлемой частью любой модели чернильного картриджа. Они могут быть пигментными, твердыми, водорастворимыми, сольвентными и т д. Выбор того или иного вида чернил зависит от такого параметра, как используемая технология печати. Однако у каждого производителя такой продукции есть свой уникальный состав, который он адаптирует под те модели оргтехники, для которых она предназначена. Чтобы ключевые цвета чернил при печати давали эффектные оттенки, необходимо, чтобы чернила не меняли свой первоначальный цвет при высыхании. Кроме того, хорошие чернила обладают рядом качеств, к которым относятся экологичность, нетоксичность и устойчивость к выцветанию.

В состав чернил может входить 6-14 компонентов, каждый из которых имеет свое функциональное назначение. Качество этого продукта зависит от ряда физических свойств, таких как вязкость, поверхностное натяжение, электропроводность, цветопоглощение, видимый цвет, а также чистота. Последнее свойство особенно важно, поскольку любые примеси в чернилах могут забить сопла и привести к повреждению всего принтера.

Особенности заправки картриджей разных производителей

Производители печатных машин запрещают заправку картриджей, они считают эту манипуляцию поводом для отказа в гарантийном обслуживании. Не всегда бюджет позволяет купить оригинальный расходник взамен б/у. Пользователи предпочитают устанавливать менее дорогие совместимые картриджи и заправлять механизм.

Процедура заправки осуществляется в несколько этапов: разборка и очистка, смазка контактов токопроводящей смазкой, заправка тонером, сборка и пробная печать. Для устройств разных марок самые важные отличительные нюансы связаны с разборкой/сборкой и чисткой картриджа.

Brother

Не все картриджи марки Brother имеют специальную крышку для заправки тонером. При отсутствии таковой засыпка наполнителя в бункер требует демонтажа путем откручивания боковых болтов. Ролик переноса осторожно снимается для обработки токопроводящей смазкой, а контейнер заполняется тонером через лоток для бумаги.

брат покровитель

Kyocera

В большинстве моделей этой марки емкость с чернильным элементом выполнена в литом формате, чтобы не было возможности пополнения запаса тонера. Имея навыки работы с паяльником или дрелью, можно сделать на корпусе бака отверстие, через которое с помощью воронки засыпать тонер. Также следует обеспечить возможность тщательного заклеивания отверстия, чтобы цветной элемент не вытек.

Samsung и Xerox

Картриджи этих марок для заправки требуют аккуратной разборки. Боковая крышка может быть закреплена с помощью болтов или замков. Вал, барабан и другие контакты можно очистить салфеткой, также рекомендуется продуть пылесосом малой мощности. Емкость аккуратно наполняется тонером и закрывается крышкой.самсунг лазерный картридж

Отделение отработанного тонера

В этом отделе происходит экспозиция и развитие образа. Основные элементы:

  • фотокондуктор;
  • коронация;
  • лезвие для очистки барабана;
  • лезвие захвата тонера.

Органический фотопроводник (OPC) Драм Основной элемент в рендеринге изображения. Он выполнен в виде полого цилиндра, покрытого органической светочувствительной пленкой или оксидом цинка, обладающим фотопроводящим эффектом.

Отрицательно заряженный фоторецептор облучают лазерным лучом. Изображение экспонируется программатором, на участках, воспроизводящих рисунок, лазер нейтрализует отрицательный заряд. В результате экспонирования на эти участки стягивается тонер с магнитного валика.

Срок службы светочувствительной пленки невелик, поэтому эту часть необходимо часто менять. Барабаны с металлическим покрытием более долговечны, но при неаккуратном использовании они также склонны к выгоранию или деформации.

Ролик первичного заряда (первичный зарядный вал). Он выполнен в виде вала с эластичным покрытием, внутри находится проводник, пропускающий коронный разряд.

Задача коронатора — равномерно зарядить поверхность фотоцилиндра отрицательным зарядом. До работы фотопроводник не имеет полярности, то есть поверхность является диэлектриком. Прохождение разряда создает вокруг оси первичного заряда электрическое поле, которое, воздействуя на светочувствительную поверхность фотопроводника, придает ему отрицательный заряд.

Именно работа короны сопровождается выбросом озона. После переноса изображения на бумагу и очистки фотобарабана от остатков тонера снова включается коротрон для удаления запрограммированного изображения с фотобарабана.

WiperBlade (нож стеклоочистителя, скребок). Нож выполнен в виде пластины из легкого металла с вклеенным лезвием из резины или полиуретана.

Не весь тонер попадает на лист бумаги, часть его остается на фотобарабане. Гадюка убирает остатки цветного состава в майнинг-комнате.

RecoveryBlade (подбирающее лезвие). Изготовлен из полиуретана. Предназначен для предотвращения попадания тонера, удаляемого ракелем, на бумагу.
Стол. Ресурсы на эксплуатацию кассетных узлов (в циклах)

Картридж Первичный загрузочный вал Фото лидер Рэйчел Магнитный вал Распылитель
HP 6 2 7 3 2
БХ 10 четыре 6 5 5
БЫВШИЙ 10 3 7 5 5
LX 5 6 3 четыре четыре
ТОПОР 10 5 7 3 5

Как выбрать?

Разобравшись с конструкцией и характеристиками струйного принтера, можно смело отправляться в специализированный магазин за покупкой аналогичной модели. Главное, руководствоваться некоторыми критериями при выборе устройства.

  1. Цель приобретения. Проще говоря, устройство приобретается для дома или офиса.
  2. Необходимые характеристики. Вам предстоит сделать выбор в пользу скорости печати, высокого разрешения, наличия функции вывода фото и объема встроенной памяти.
  3. Последующая служба. Необходимо сразу уточнять стоимость расходных материалов, чтобы цена не оказалась выше стоимости самого устройства.

Прежде чем забрать принтер из магазина, проверьте качество печати. Таким образом получится проверить работоспособность устройства и его возможности.

Давайте подробнее рассмотрим этапы формирования изображения:

Этап первый:

На этом этапе поверхность барабана заряжается отрицательным зарядом.


Этап второй

На этом этапе часть поверхности барабана, на которую необходимо перенести изображение, подсвечивается линейкой светодиодов.
Это необходимо для удаления частей фотокондуктора для последующего переноса тонера.


Этап третий

Тонер наносится из контейнера на выбранные участки барабана с помощью валика. Чернила не оседают на остальной поверхности барабана. В результате поверхность барабана содержит видимый рисунок, нанесенный тонером, полностью повторяющий копируемое или распечатываемое изображение.


Этап четвертый

В этот момент подготовленное изображение переносится с барабана на бумагу. При этом используется заряженная нить, которая создает сильный положительный заряд под бумагой, так что тонер вытягивается на бумагу. Процесс передачи цветного изображения немного отличается от передачи черно-белого изображения.


Этап пятый

Предпоследний этап, когда тонер прилипает к бумаге. Процесс отверждения происходит в печи, в условиях высоких температур, при таких условиях тонер прочно прикрепляется к поверхности бумаги.


Экспонирование

Лазер расположен спереди лазерного принтера или сбоку. Лазерный луч попадает на фотовал и меняет заряд на поверхности с отрицательного на нейтральный (не путать с положительным!). Воздействие (освещение) высокочастотным линейным лазерным сканированием. В старых моделях сложная фокусировка производилась с помощью зеркал и линз. Схема принтера была очень сложной, а само устройство занимало большую площадь. Современные модели принтеров проще, но качество печати выше. Они занимают мало места и могут печатать на высокой скорости — до 27 страниц в минуту.

Важно! Барабан очень чувствителен к царапинам. В местах сорванного светочувствительного покрытия заряд всегда нейтрален. Это влияет на качество распечатки. В этих местах появляются черные или белые полосы.

Принципы взаимодействия элементов картриджа при печати

Картридж первым начинает работать при подаче сигнала «печать». Происходят следующие действия.

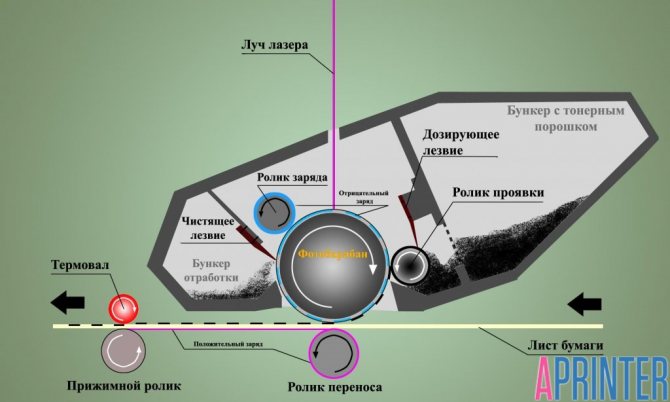

Рис. 2 Как работает картридж в лазерном принтере

  1. Обработка барабана коронатором (ПЦР) для придания поверхности цилиндра отрицательной полярности.
  2. Включите лазерный блок, расположенный в корпусе принтера. Лазер, управляемый программатором, снимает часть заряда с тех точек на фотореактивной поверхности цилиндра, где запрограммировано изображение. Этот процесс называется экспонированием. В результате получается комплекс точечных зарядов с разным уровнем полярности. Более сильные отрицательно заряженные точки на поверхности будут отталкивать аналогично заряженный тонер. Следовательно, открытые участки поверхности будут притягивать краску и возникнет заданное изображение.
  3. Параллельно с работой лазера включается магнитный вал. Он вытягивает тонер из контейнера и придает ему отрицательную полярность. Взаимодействие полей магнитного вала и фотобарабана способствует переносу цветного порошка на светочувствительную поверхность. Если в этот рабочий момент выключить прибор, то можно считать нанесенный на фотоцилиндр рисунок. Этот метод используется для диагностики износа поверхности фотопроводника.
  4. С фотокондуктора изображение переносится на подаваемый лист бумаги. Предварительно лист протягивался через ролики, придавая ему положительную полярность. Изображение, сформированное отрицательно заряженным тонером на поверхности барабана, осаждается на бумаге. Для закрепления текста и графики бумажный лист протягивается через нагретые валики, расплавляющие тонер.
  5. Следующим шагом будет очистка фотоцилиндра от остатков краски. Процедуру проводят чистящим ножом.
  6. Затем коронатор захватывает ранее экспонированное изображение и подготавливает фотокондуктор к следующему шагу печати.

После восстановления исходных данных процесс повторяется. Печать одного листа формата А4 может включать в себя несколько последовательных процессов переноса текста.

Меры предосторожности

Любой тонер является химически опасным токсичным веществом. Его необходимо использовать с особой осторожностью. Важно принимать специальные меры.

  1. Перед началом работы наденьте рабочий халат или другую одежду, которую не жалко испачкать. На руки необходимо надевать резиновые перчатки. Рекомендуется использовать специальную дыхательную маску или марлю – это снизит риск отравления.
  2. Помещение, где вы будете заправляться, должно хорошо проветриваться. Отдельные частицы порошка тонера способны проникать даже через противогаз.
  3. Стол, на котором будет происходить действие, покрыт защитным покрытием. В качестве бюджетного варианта подойдет и простая газета.

Инструмент для заправки картриджей

Обзор лучших брендов

На сегодняшний день удалось составить рейтинг лучших струйных принтеров, среди которых модели для комфортного использования дома, в офисе и в производственных масштабах.

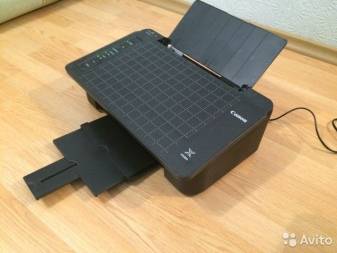

Canon PIXMA TS304

Идеальный струйный принтер для домашнего использования. Отличный вариант для семей со школьниками и студентами. Оригинальный дизайн сооружения выделяется на общем фоне своих собратьев. Края крышки принтера нависают над корпусом, но основная ее роль заключается в размещении копируемого материала. Это не ошибка, это устройство умеет делать копии, но только с помощью мобильного телефона и специального приложения.

Качество печати не плохое. В принтере используются пигментные чернила для черно-белой печати и водорастворимые чернила для цветных изображений. Эта модель принтера может печатать даже фотографии, но только в стандартном размере 10х15 см.

К достоинствам модели можно отнести следующие показатели:

  • печать документов по беспроводной связи;
  • поддержка облачных сервисов;
  • наличие картриджа XL;
  • небольшой размер конструкции.

К недостаткам можно отнести медленную скорость печати и одноцветный дизайн картриджа.

Epson L1800

Представленная модель в топе лучших принтеров идеальна для офисного использования. Это устройство является ярким представителем «печатной фабрики». Эта машина выделяется своими компактными размерами, простотой управления и 6-этапной печатью.

К основным преимуществам данной модели можно отнести множество особенностей:

  • высокоскоростная печать;
  • высокое качество печати;
  • длительный ресурс цветного картриджа;
  • встроенная СНПЧ.

К недостаткам можно отнести лишь заметный шум при работе принтера.

Canon PIXMA PRO-100S

Идеальное решение для профессионалов. Отличительной особенностью данной модели является наличие теплоструйного принципа действия. Проще говоря, проходимость в форсунках зависит от температуры краски. Этот метод гарантирует, что блок печати устойчив к засорению. Важной особенностью представленной модели является наличие отдельных чернильниц черного, серого и светло-серого цветов.

К преимуществам данной модели можно отнести следующие особенности:

  • качественная цветная печать;
  • отличное изучение сплошных цветов;
  • доступ к облачному сервису;
  • поддержка всех форматов.

К недостаткам можно отнести высокую стоимость расходных материалов и отсутствие информативного дисплея.



Источники

  • https://HuangChao.ru/cifro-tehnika/ustrojstvo-kartridzha-lazernogo-printera.html
  • https://www.officemag.ru/info/guide/index.php?ID=13169692
  • https://tv-st.ru/cifro-tehnika/ustrojstvo-kartridzha-printera.html
  • https://stroy-podskazka.ru/printer/osobennosti-i-vybor-kartridzha-dlya-lazernogo/
  • https://ZarabOnline.ru/cifrovaya-tehnika/ustrojstvo-kartridzha-lazernogo-printera-2.html
  • https://GeshTV.ru/cifro-teh/ustrojstvo-kartridzha-lazernogo-printera-2.html
  • https://tehnika.expert/cifrovaya/printer/kak-zapravit-lazernyi.html
  • https://www.dvenashka.ru/2021/10/ustrojstvo-lazernogo-kartridzha.html
  • https://tehnofaq.ru/ustroystvo-i-printsip-raboty-lazernogo-printera/

[свернуть]
