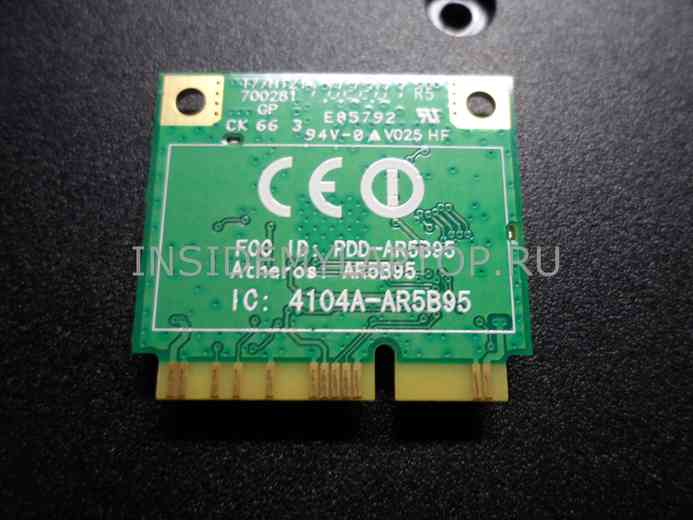

В ноутбуке установлен укороченный вариант платы, с интерфейсом miniPC-E. На самом модуле имеются следующие обозначения:

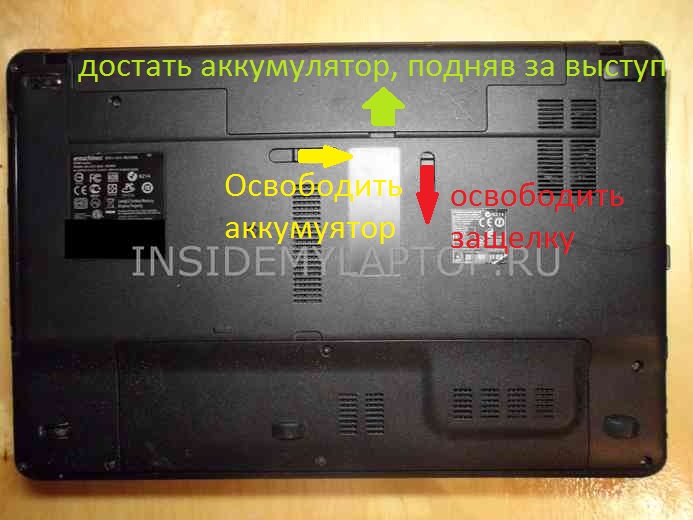

Шаг 1: Отключаем блок питания и снимаем аккумулятор:
Шаг 2: На дне ноутбука находим сервисный отсек. Крышку на нем удерживает два винта. Выкручиваем их и подцепив тонкой отверткой за ушко, снимаем крышку.
Шаг 3: Находим наш модуль. Его скрывает черная наклейка. Просто отрываем ее.
Шаг 4: К модулю подходит два провода от антенн беспроводной связи. Отключаем их и отгибаем в сторону, чтобы не мешали.
Шаг 5: Теперь наш модуль удерживает только один винт. Выкручиваем его. После выкручивания, он приподнимется примерно на угол 30 град к материнской плате — извлекаем его из разъема.
Заменяем модуль на новый и собираем все в обратном порядке.
