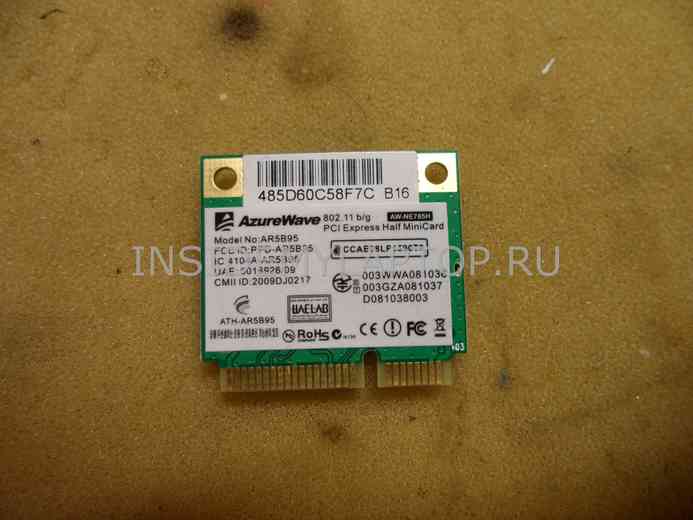

Сегодняшняя тема: замена модуля Wi-Fi в ноутбуке Asus N53SV. В материале приведено пошаговое описание процедуры замены адаптера беспроводной сети. Ниже, вы можете увидеть фотографию самого модуля, здесь это AzureWave.
Разборку, как и всегда, начинаем со снятия аккумулятора и отключения БП.
Прежде чем начать это делать, подумайте очень хорошо, т.к. для ее замены ноутбук придется разобрать на 90%!!!
В устройстве установлен укороченный вариант платы с интерфейсом miniPCI-E:
Шаг 1: Отключаем блок питания и снимаем аккумулятор:
Шаг 2: Выполняем Шаг2-Шаг7 из статьи разборка и чистка системы охлаждения ноутбука Asus N53SV.
Шаг 3: Находим наш модуль. К нему подходит два провода от антенн беспроводной связи. Отключаем их, потянув за провод перпендикулярно плате. Выкручиваем два винта, удерживающие плату. После удаления винтов, модуль приподнимется примерно на угол 30 град к материнской плате, после этого вынимаем его из разъема в направлении желтой стрелки.
Заменяем модуль на новый и собираем в обратном порядке.
На нашем сайте Вы можете найти и другие материалы о том, как разобрать ноутбук Asus, по указанной ссылке Вам будет доступен перечень всех записей, касающихся обслуживания ноутбуков данного производителя.
По следующим ссылкам можно перейти на соответствующие записи, касающиеся обслуживания Asus N53SV:
- Замена клавиатуры
- Замена жесткого диска
- Ремонт разъема питания
- Как разобрать ноутбук Asus N53SV
- Замена DVD привода
- Замена оперативной памяти
