Замена оперативной памяти в ноутбуке Samsung R540-JT01RU

Рассмотрим, как заменить оперативную память в ноутбуке Samsung NP-R540-JT01RU.

В ноутбуке установлена память стандарта DDRIII. В наличии два модуля, суммарным объемом 3Gb. Максимальный объем поддерживаемой памяти равняется 16Gb:

Замена оперативной памяти в ноутбуке Samsung R540

Шаг 1: Отключаем блок питания и снимаем аккумулятор:

Отключаем БП

Шаг 2: Оба слота оперативной памяти располагаются в сервисном отсеке. Крышку на этом отсеке удерживает два винта. Выкручиваем винты и снимаем крышку:

Выкручиваем винты

Шаг 3: В отсеке располагаются слоты памяти и модуль Wi-Fi. Для изъятия памяти, нужно просто освободить ее из пружинного зажима. Для этого тонкой отверткой разводим зажимы в направлении красных стрелок:

Разводим зажимы

Шаг 4: Когда модуль освободится, он приподнимется примерно на 30 град. к материнской плате. После этого он будет готов для извлечения — просто вынимаем его в направлении желтой стрелки:

Вынимаем модуль

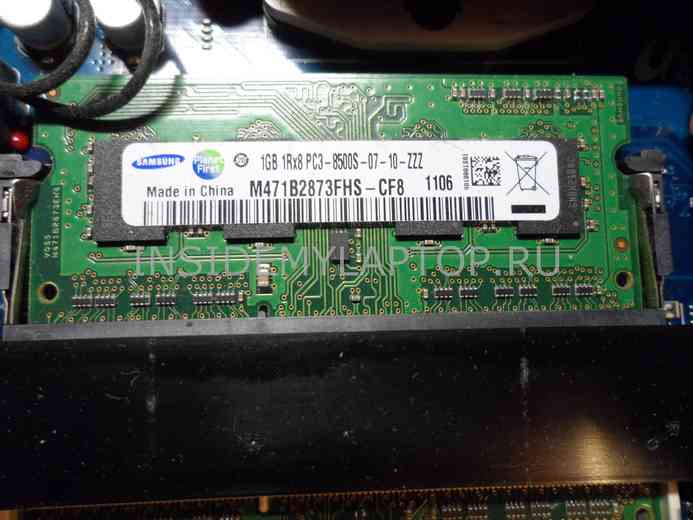

В моем случае, модули располагают следующими опознавательными знаками:

Обозначения

Заменяем модули на новые и собираем все в обратном порядке.
