Как разобрать ноутбук Samsung R540-JT01

Сегодня мы рассмотрим, как разобрать ноутбук Samsung R540-JT01RU

Разбирать мы его будем с одной единственной целью — почистить его систему охлаждения. Samsung NP-R540 имеет не самую удачную компоновку, пробраться к системе охлаждения довольно сложно. В связи с тем, что устройство забирает воздух для охлаждения, через прорези в дне ноутбука, чистка охлаждения необходима как минимум раз в год, а чтобы избежать перегревов, то лучше проделывать это раз в 6 месяцев.

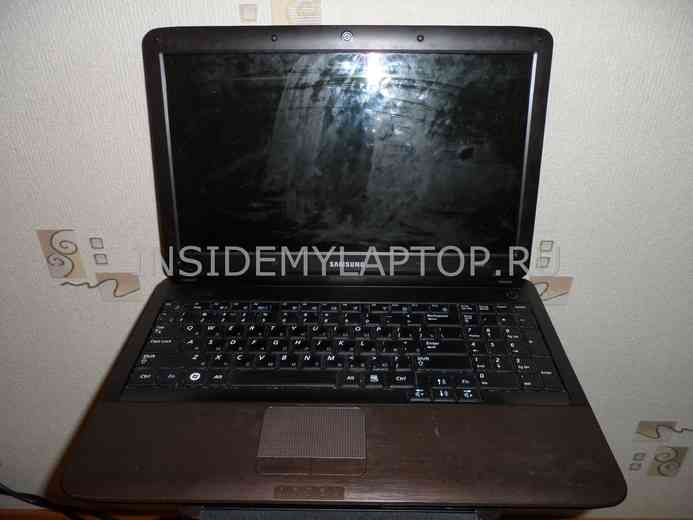

Как разобрать ноутбук Samsung R540-JT01

Шаг 1: Отключаем блок питания и снимаем аккумулятор:

Отключаем блок питания

Шаг 2: Снимаем привод DVD, жесткий диск и плату Wi-Fi.

Шаг 3: Выкручиваем винты, удерживающие корпус ноутбука и его клавиатуру (20шт):

Выкручиваем винты

Шаг 4: Снимаем клавиатуру.

Шаг 5: Отключаем разъемы от материнской платы (2шт). Раскрываем корпус:

Отключаем разъемы
Отключаем разъемы

Шаг 6: Перед нами материнская плата. Для ее извлечения, необходимо отключить все разъемы от нее (3шт) и выкрутить, удерживающие винты (2шт):

Отключаем разъемы

Шаг 7: На оборотной стороне материнской платы мы находим систему охлаждения. Для ее снятия, необходимо отключить разъем вентилятора от платы и выкрутить винты, удерживающие охлаждение (6шт):

Находим систему охлаждения

Шаг 8: Разбираем вентилятор. Очищаем его и смазываем. Вентилятор прикручен к системе охлаждения на 4 самореза:

Разбираем вентилятор
Разбираем вентилятор
Разбираем вентилятор
Разбираем вентилятор

Шаг 9: Отмываем старую термопасту с радиатора и процессоров — центрального и видео. Наносим свежую термопасту:

Удаляем старую термопасту

Сборку производим в обратном порядке.
