Как разобрать ноутбук Samsung NP300E4A

В сегодняшнем материале мы мы рассмотрим, как разобрать ноутбук Samsung NP300E4A-A01RU. Компоновка ноутбука такова, что для замены модуля Wi-Fi и и чистки системы охлаждения — устройство надо полностью разобрать, итак, приступим.

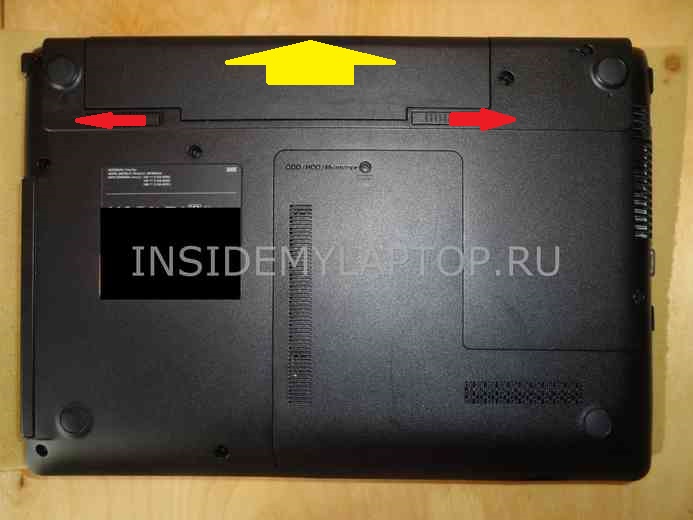

Шаг 1: Чтобы не навредить устройству, любые манипуляции с ноутбуком, необходимо начинать с отключения зарядного устройства и снятия аккумулятора. На данном ноутбуке аккумулятор удерживает два замка — сдвигаем их в направлении красных стрелок и снимаем батарею в направлении желтой:

Как разобрать ноутбук Samsung NP300E4A

Шаг 2: Снимаем крышку с сервисного отсека. Для ее снятия, надо выкрутить винт, удерживающий ее. После выкручивания просто сдвигаем крышку в направлении стрелки и убираем ее в сторону:

Снимаем крышку с сервисного отсека
Сдвигаем крышку в сторону

Шаг 3: Снимаем жесткий диск HDD и накопитель DVD

Шаг 4: Отклеиваем следующие резиновые ножки.

Шаг 5: Выкручиваем винты (16шт.).

Шаг 6: Снимаем крышку и убираем ее в сторону.

Шаг 7: Снимаем модуль Wi-FI. Он находится в верхней левой части материнской платы.

Шаг 8: К плате подходит два провода от антенн. Отключаем их, потянув за проводки, перпендикулярно материнской вверх.

Шаг 9: Теперь плату удерживает только винт. Выкручиваем его.

Шаг 10: После выкручивания винта, плата приподнимется на угол примерно 30 град к материнской плате и будет готова к извлечению. Вынимаем плату в направлении стрелки.

Шаг 11: Отключаем разъемы (6шт.) от материнской платы и выкручиваем винты, удерживающие плут внутри (7шт.).

Шаг 12: Теперь плата может быть свободно извлечена и заменена на новую. Заменяем и собираем все в обратной последовательности.
