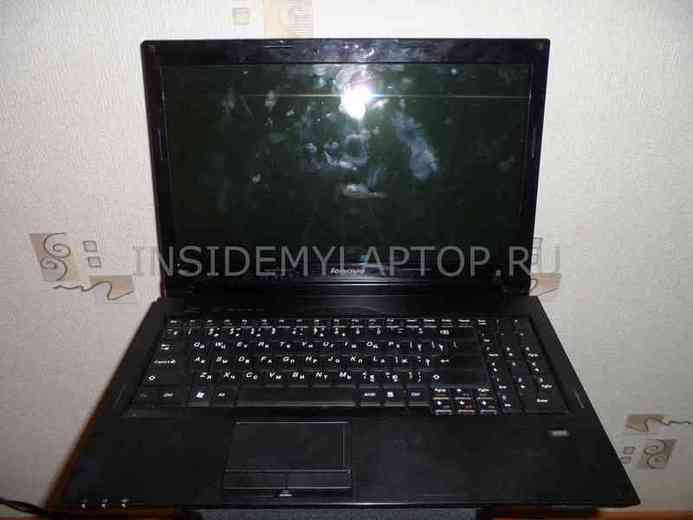

Как разобрать ноутбук Lenovo B560 и почистить его систему охлаждения

Сегодня нам нужно почистить систему охлаждения в ноутбуке Lenovo B560. Устройство ноутбука таково, что проделать эту процедуру не разобрав ноутбук полностью, не представляется возможным.

Итак, приступим, рассмотрим, как разобрать ноутбук Lenovo B560

Ниже приведена пошаговая инструкция по разборке ноутбука.

Как разобрать ноутбук Lenovo B560

Шаг 1: Первым делом, отключаем блок питания и снимаем аккумулятор:

Отключаем блок питания и снимаем аккумулятор

Шаг 2: Снимаем оперативную память, жесткий диск, плату модуля Wi-Fi, привод DVD.

Шаг 3: Выкручиваем винты, удерживающие корпус (19шт):

Выкручиваем винты, удерживающие корпус

Шаг 4: Переворачиваем ноутбук и снимаем клавиатуру.

Шаг 5: Отключаем разъемы от материнской платы (4шт) и выкручиваем винты, удерживающие корпус (2шт):

Отключаем разъемы

Шаг 6: Раскладываем корпус ноутбука пополам:

Раскладываем корпус ноутбука

Шаг 7: Перед нами материнская плата. Что бы ее достать, нам понадобится отключить оставшиеся разъем от платы (6шт) и выкрутить винты, удерживающие ее в корпусе (4шт):

Отключаем разъемы

Шаг 8: Теперь у нас появился доступ к системе охлаждения. Для ее снятия необходимо отключить вентилятор от материнской платы и выкрутить винты, удерживающие нашу систему охлаждения (5шт):

Выкручиваем винты, удерживающие систему охлаждения

Шаг 9: Очищаем радиатор, вентилятор от грязи. Отчищаем старую термопасту с процессора и радиатора, наносим новую:

Очищаем старую термопасту с процессора и радиатора, наносим новую
Отчищаем старую термопасту с процессора и радиатора, наносим новую
Наносим новую термопасту

Собираем все в обратном порядке.
