Как разобрать ноутбук HP 620

Тема сегодняшнего материала: как разобрать ноутбук HP 620.

Разбирать его мы будем для того, чтобы почистить систему охлаждения. Также в конце статьи упомянем, как снять крышку с матрицей ноутбука.

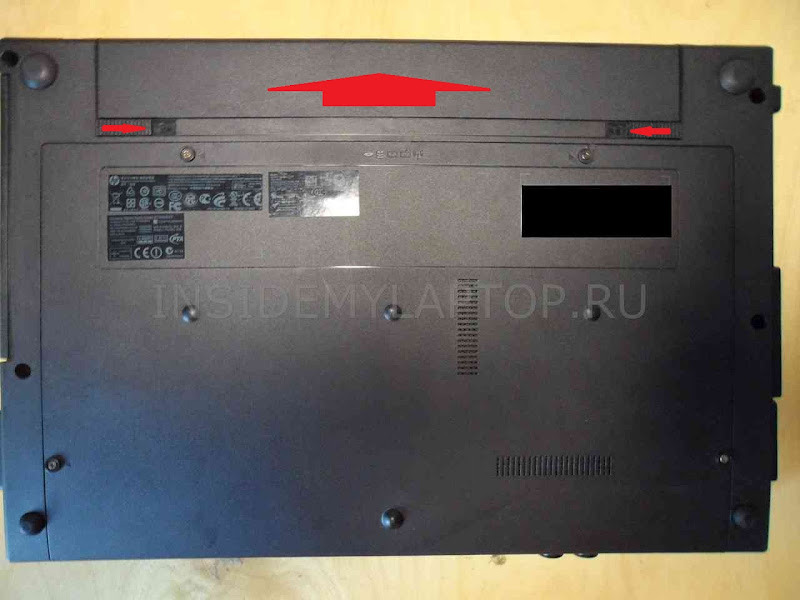

Шаг 1: Отключаем блок питания и снимаем батарею:

Как разобрать ноутбук HP 620

Шаг 2: Откручиваем винты, удерживающие крышку сервисного отсека (4шт). Сдвигаем крышку в направлении стрелки.

Шаг 3: Снимаем жесткий диск HDD, оперативную память, привод дисков DVD, модуль Wi-Fi, систему охлаждения, клавиатуру.

Шаг 4: Снимаем плату переходника жесткого диска:

Снимаем плату переходника

Шаг 5: Скручиваем винты на тыльной стороне ноутбука (16шт).

Шаг 6: Переворачиваем ноутбук. Снимаем панельку с TouchPad`ом, сдвигая ее вправо.

Шаг 7: Отключаем шлейф TouchPad`а от материнской платы.

Шаг 8: Отключаем шлейф кнопки «ВКЛ». Откручиваем винты (7шт).

Шаг 9: Разбираем корпус ноутбука и видим перед собой материнскую плату. Отключаем от нее все разъемы.

Шаг 10: Отключаем платку переходника для привода оптических дисков.

На этом этапе можно сделать небольшое отступление. Если вдруг вам надо просто снять крышку матрицы то откручиваем винты (7шт), удерживающие шарниры нашей матрицы.

Шаг 11: Теперь нашу материнскую плату в корпусе удерживает только 3 винта и один разъем, который отключается после снятия самой платы (он идет от разъема блока питания и находится снизу материнской платы).
