Ремонт разъема питания в ноутбуке Asus K53E

Жертва неаккуратного обращения с техникой у нас сегодня — ноутбук Asus K53E. Ноутбук попал к нам с диагнозом «не видит зарядного устройства». Забегая вперед, скажу, что это самое плачевное состояние, обычно все заканчивается выломанным разъемом. Собственно,

Ремонт разъема питания и станет нашей сегодняшней задачей. Приступим:

Проделываем все пункты из поста про разборку ноутбука Asus K53E и достаем материнскую плату.

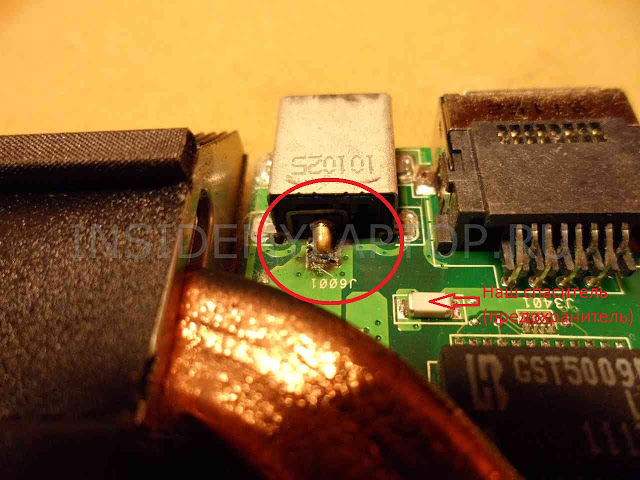

На первый взгляд не все так плохо, как оно на самом деле. На картинке вид разъема с повреждением:

Ремонт разъема питания в ноутбуке Asus K53E

Очистив нагар вокруг центральной жилы — подпаял и начал тестировать. Тут-то стало ясно что не все так просто. Выяснилось что сгорел предохранитель и как это не прискорбно, но на разъеме тестер показал КЗ (короткое замыкание). Т.е. получилось, что из-за сломанной жилы был неуверенный контакт, что приводило к нагреву центральной жилы. В результате получили — нагрев был настолько сильный, что монтаж вокруг «+» прогорел и замкнулся на «-«, что привело к сгоранию родного зарядного устройства. Ремонтировать родной БП (Блок Питание) владелец отказался, т.к. успел купить новый от FSP. К счастью в БП от FSP была защита от КЗ.
В попытках убрать КЗ было решено резать материнскую плату. Результат смотрим ниже (прорез составил где-то 3х3мм). К счастью жизненно важные органы не пострадали, спас предохранитель(см. картинку выше). Точно такого же предохранителя не оказалось, потому делал из того что было. Ток родного БП был равен 3,5А, потому нашел у себя предохранитель на 3,3А и впаял его, а наш контак «+» пришлось уже на проводе подпаивать в ближайшее удобное место. В общем результат труда на картинке. Жертва выздоровела, хозяин доволен исцелением.

Наш контакт

Сборка производится в обратном порядке, опять же, согласно инструкции по разборке Asus K53E.
