Как разобрать ноутбук Asus K53E

В материале мы детально рассмотрим, как разобрать ноутбук Asus K53E. Разбирать мы его будем для того, чтобы почистить в нем систему охлаждения, для этой цели пациента необходимо полностью разобрать. Итак, приступим:

Шаг 1: Отключаем блок питания и снимаем батарею.

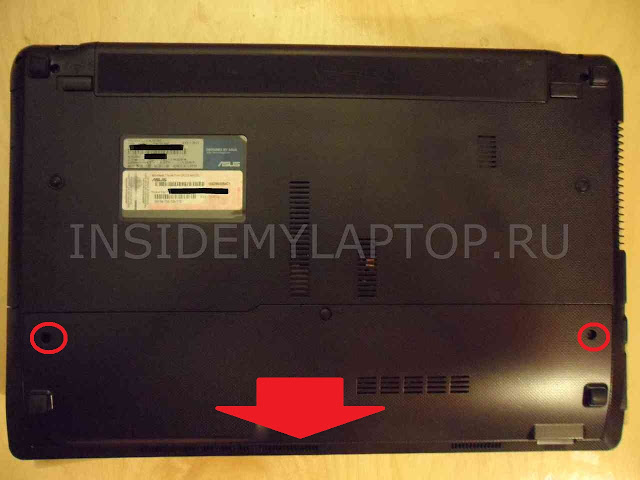

Шаг 2: Снимаем крышку с сервисного отсека:

Снимаем крышку с сервисного отсека

Шаг 3: Снимаем оперативную память, плату Wi-Fi и жесткий диск.

Шаг 4: Снимаем клавиатуру и привод DVD.

Шаг 5: Скручиваем винтики на нижней части ноутбука (14шт + 3 винта в отсеке DVD):

Скручиваем винтики на нижней части ноутбука (14шт + 3 винта в отсеке DVD)

Шаг 6: Переворачиваем ноутбук и выкручиваем винты из верхней части (6шт):

Переворачиваем ноутбук и выкручиваем винты из верхней части (6шт)

Шаг 7: Отрываем скотч и отключаем все разъемы от материнской платы (3шт):

Отрываем скотч и отключаем все разъемы от материнской платы

Шаг 8: Аккуратно отщелкиваем корпус по-периметру.

Шаг 9: Отключаем еще два разъема и выкручиваем винтики (5шт), удерживающие материнскую плату:

Отключаем еще два разъема и выкручиваем винтики

Шаг 10: Снимаем систему охлаждения — откручиваем 4 винта и отключаем вентилятор от материнской платы (потянуть на себя):

Снимаем систему охлаждения

Шаг 11: А вот и виновник торжества. Очищаем радиатор от всего этого добра:

 Очищаем радиатор от всего этого добра

Шаг 12: Чистим и смазываем наш вентилятор:

Чистим и смазываем вентилятор
Чистим и смазываем наш вентилятор

Шаг 13: Собираем наш вентилятор. Меняем термопасту на процессоре:

Меняем термопасту на процессоре

Собираем все в обратном порядке.
