Замена видеокарты в ноутбуке Acer Aspire 7520G

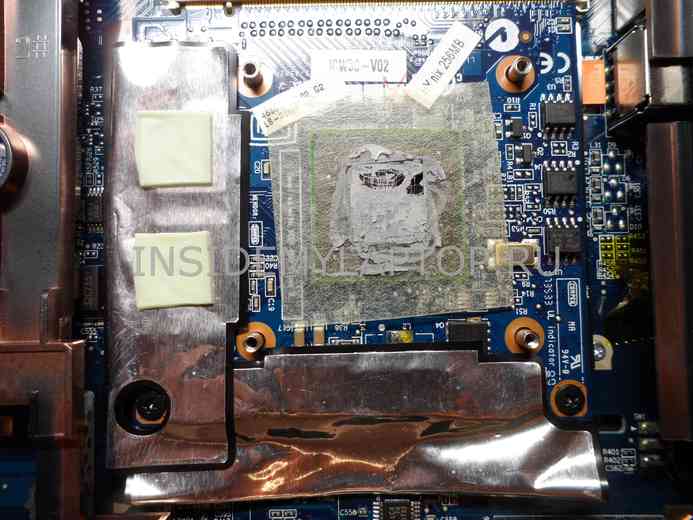

Рассмотрим, как заменить видеокарту в ноутбуке Acer Aspire 7520G. В ноутбуке имеется дискретное видео и выполнено оно в виде съемной платы, имеющей интерфейс MXM-II:

Замена видеокарты в ноутбуке Acer Aspire 7520G - Дискретное видео

Шаг 1: Отключаем блок питания и снимаем аккумулятор:

Отключаем блок питания

Шаг 2: Выкручиваем винты, удерживающие крышку сервисного отсека (4шт) и подцепив отверткой за ушко, снимаем ее:

Выкручиваем винты

Шаг 3: Для изъятия видеокарты, необходимо сначала снять систему охлаждения. Для начала, отключаем вентилятор, выкручиваем, удерживающие его винты (3шт) и убираем его в сторону:

Снимаем систему охлаждения

Система состоит из двух частей — теплоотвод с радиатором от процессора и чипсета, а также теплоотвода от процессора видеокарты. Выкручиваем все винты (8шт), удерживающие теплоотводы и убираем их:

Снимаем систему охлаждения

Шаг 4: Теперь плату удерживает только 2 винта. Выкручиваем их. После того, как плата будет свободна — она приподнимется на угол примерно в 30 град к материнской плате и будет готова к извлечению. Вынимаем плату из разъема в направлении желтой стрелки:

Выкручиваем винты, удерживающие плату
Вынимаем плату

Заменяем плату на новую и собираем все в обратном порядке.
