Как разобрать ноутбук Acer Aspire 7520G

Рассмотрим, как разобрать ноутбук Acer Aspire 7520G.

Конструкция ноутбука предусматривает доступ ко всем компонентам, нуждающимся в периодическом внимании. Единственный компонент, к которому можно получить доступ только полностью разобрав ноутбук — материнская плата. Хоть и редко, но доступ к ней может понадобиться, но как правило, любая нужда будет требовать наличия специальных инструментов. Приступим:

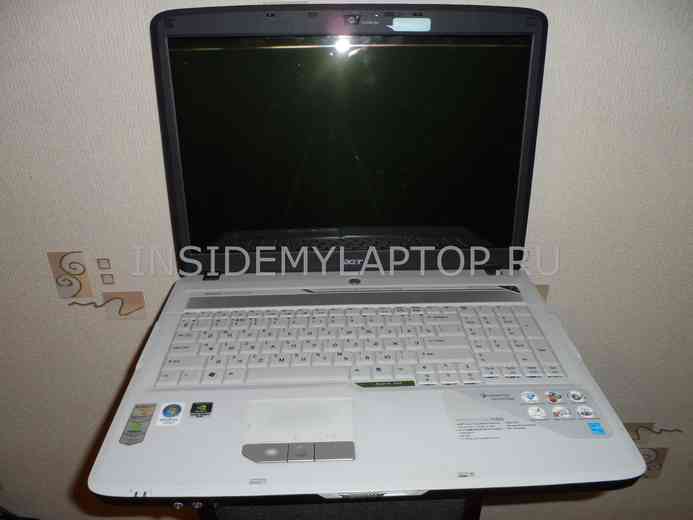

Как разобрать ноутбук Acer Aspire 7520G

Шаг 1: Отключаем блок питания и снимаем аккумулятор:

Отключаем блок питания

Шаг 2: Снимаем оперативную память, модуль WiFi, жесткий диск, систему охлаждения, видеокарту, привод DVD.

Шаг 3: Выкручиваем винты, удерживающие корпус (11шт):

Выкручиваем винты

Шаг 4: Переворачиваем устройство. Снимаем клавиатуру.

Шаг 5: Снимаем крышку ноутбука. Отключаем шлейфы идущие на нее и выкручиваем 4 винта. Выкрутив винты, вынимаем шарниры из пазов, потянув за крышку вертикально вверх:

Снимаем крышку
Снимаем крышку

Шаг 6: Отключаем провода от материнской платы (6 разъемов) и выкручиваем винты, удерживающие корпус (8шт.):

Отключаем провода от материнской платы
Отключаем провода

Шаг 7: Разбираем корпус:

Разбираем корпус

Шаг 8: Перед нами материнская плата. Для ее изъятия, отключаем оставшиеся провода (3шт) и выкручиваем винты (6шт), удерживающие плату в корпусе:

Отключаем оставшиеся провода

Теперь, для изъятия платы, осталось отключить только один провод на дне ноутбука, который не дает вынуть плату:

Отключаем последний оставшийся провод

На плате присутствуют следующие обозначения:

Обозначения на плате

Сборку проводить в обратном порядке.
