Как разобрать ноутбук Acer Aspire 5552G

Итак, сегодня мы рассмотрим, как разобрать ноутбук Acer Aspire 5552G, в указанном ноутбуке нам нужно почистить систему охлаждения.

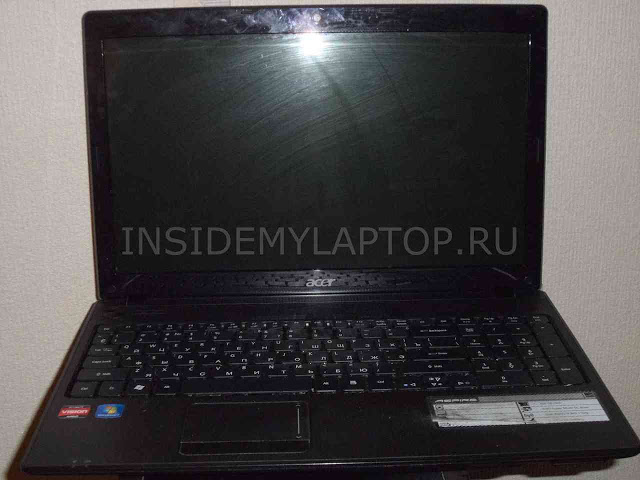

Общий вид ноутбука:

Как разобрать ноутбук Acer Aspire 5552G

Почистить систему охлаждения в данном ноутбуке, возможно только методом полной разборки устройства. Начнем.

Шаг 1: Отключаем блок питания и снимаем аккумулятор:

Отключаем блок питания

Шаг 2: Выкручиваем винты с крышки сервисного отсека (2шт):

Выкручиваем винты

Шаг 3: Снимаем жесткий диск, модуль WiFi, оперативную память и привод оптических дисков DVD.

Шаг 4: Выкручиваем винты с нижней части ноутбука (16шт):

Выкручиваем винты с нижней части ноутбука

Шаг 5: Переворачиваем ноутбук и снимаем клавиатуру.

Шаг 6: Отключаем разъемы от материнской платы (4шт). Выкручиваем винты с верхней части ноутбука (7шт):

Отключаем разъемы от материнской платы

Шаг 7: Разбираем корпус устройства:

Разбираем корпус устройства

Шаг 8: Перед нами материнская плата. Отключаем от нее оставшиеся разъемы (3шт) и выкручиваем винты (2шт), удерживающие ее.

Шаг 9: Аккуратно достаем плату из корпуса, переворачиваем ее и отключаем последний разъем:

Достаем плату из корпуса

Шаг 10: Откручиваем винты (6шт), удерживающие радиатор охлаждения:

Откручиваем винты, удерживающие радиатор

Шаг 11: Откручиваем 2 винта, крепящих вентилятор к радиатору:

Откручиваем2 винта, крепящих вентилятор к радиатору

Шаг 12: Чистим и смазываем вентилятор, для разборки которого, выкручиваем 2 винтика и освобождаем защелку:

Смазываем вентилятор
Смазываем вентилятор

Очищаем старую термопасту наносим новую. Собираем все в обратном порядке.
