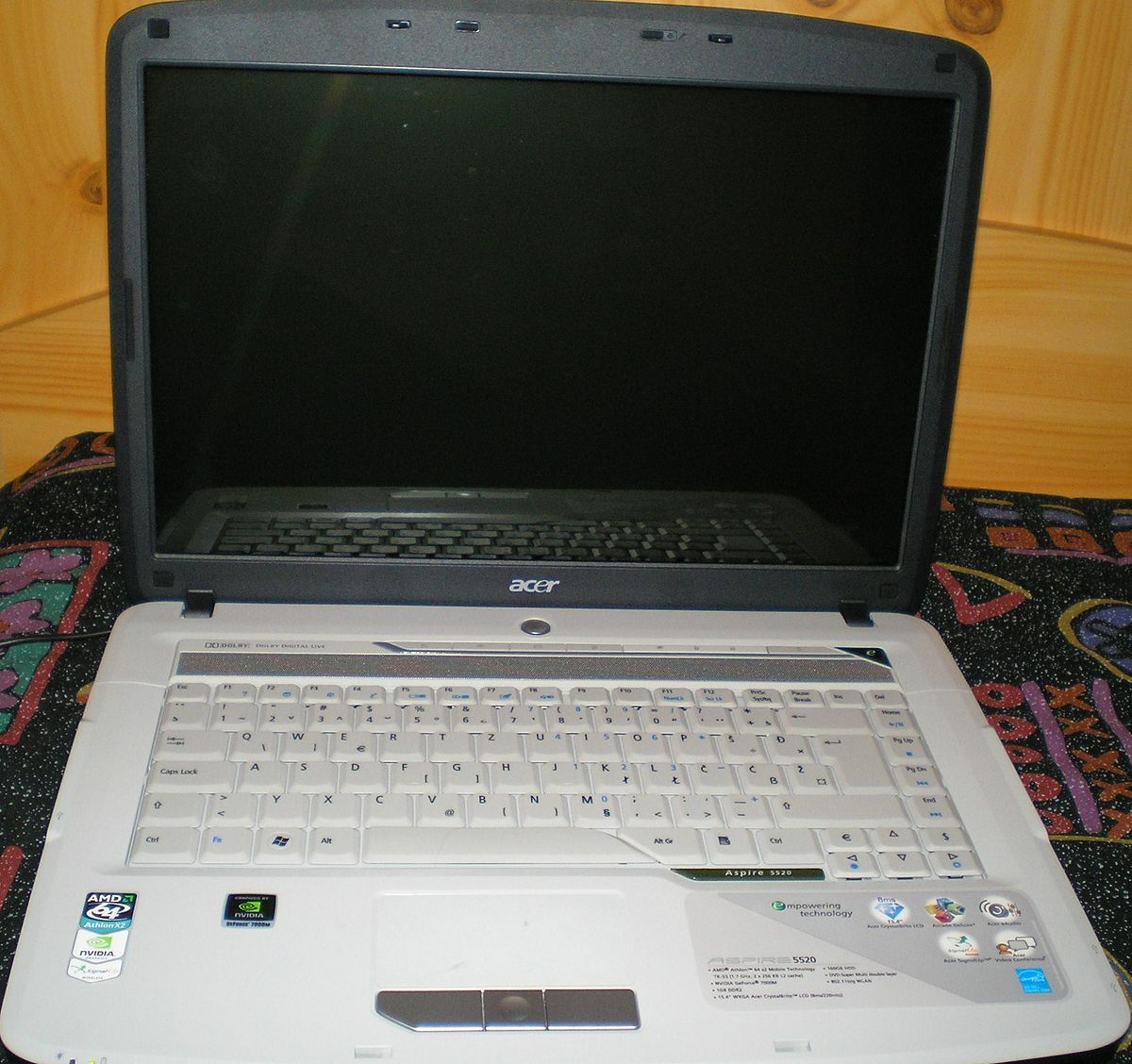

Как разобрать ноутбук Acer Aspire 5520

Рассмотрим, как разобрать ноутбук Acer Aspire 5520:

Шаг 1: Отключить блок питания и снять аккумулятор.

Шаг 2: Снимаем привод DVD, жесткий диск, оперативную память RAM и модуль Wi-Fi.

Шаг 3: Снимаем систему охлаждения и видеокарту.

Шаг 4: Выкручиваем винты (8шт).

Шаг 5: Снимаем клавиатуру.

Шаг 6: Отключаем от материнской платы все разъемы.

Шаг 7: Снимаем крышку ноутбука. Откручиваем по 2 винта с каждого шарнира (Они разной длинны , запомните откуда какой).

Шаг 8: Выкручиваем винты с верхней части ноутбука (8шт).

Шаг 8: Разбираем корпус пополам.

Шаг 9: Отключаем от материнской платы оставшиеся разъемы. Откручиваем винты, удерживающие плату (2шт).

Шаг 10: Снимаем все лишние элементы с платы.

Далее на ней делалась термоусадка чипсета. Ну а всем остальным сборка производится в обратном порядке.

На материнской плате есть следующие опознавательные знаки.
